BALT DN20

Van Shinyi BALT DN20 là lựa chọn phổ biến trong dòng van bi đồng Shinyi. Với nhiều năm làm việc trong lĩnh vực van công nghiệp, chúng tôi nhận thấy đây là dòng van có tỷ lệ sử dụng thực tế cao bởi sự cân bằng tốt giữa kích thước, áp lực và chi phí.

1. Đôi nét về van Shinyi BALT DN20

Trước khi quyết định chọn van Shinyi BALT DN20 cho hệ thống, người dùng cần hiểu rõ bản chất của thiết bị mình đang dùng.

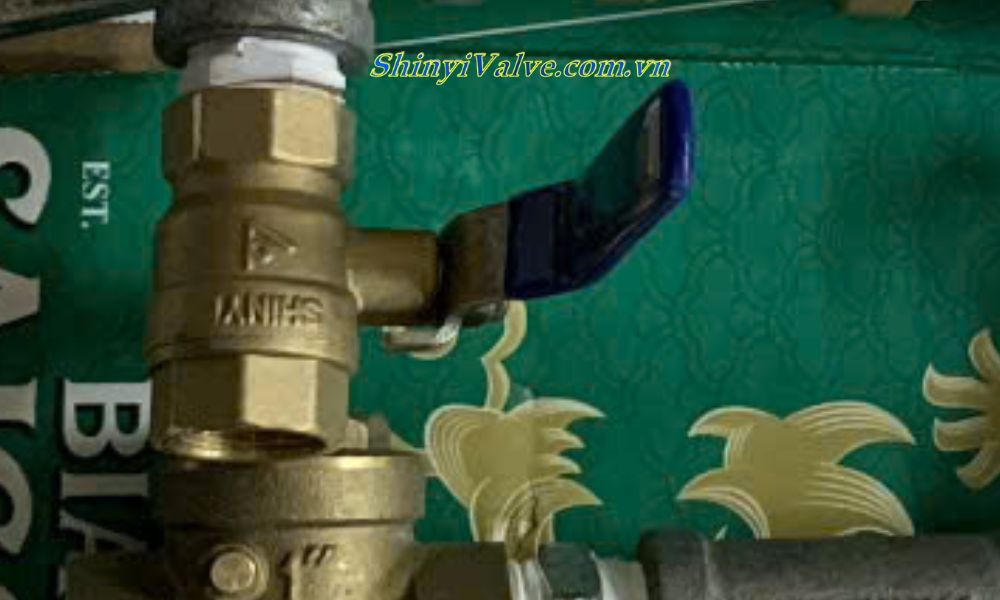

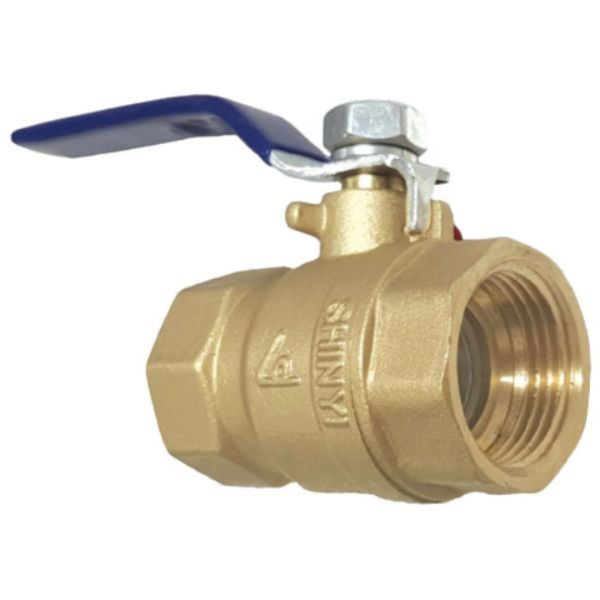

• Van Shinyi BALT DN20 là van bi đồng tay gạt có kích cỡ DN20, được sản xuất bởi Công ty Cổ phần Van Shin Yi
• Thân van, nắp, bi và trục đều được gia công từ đồng thau (brass) chất lượng cao
• Gioăng kín sử dụng PTFE – loại nhựa kỹ thuật chịu hóa chất và nhiệt độ tốt, đảm bảo độ kín tốt khi van đóng.
• Tay van bằng thép không gỉ SUS 201, đai ốc inox SUS 304, vỏ tay nhựa PVC – tổ hợp vật liệu này giúp tay gạt van hoạt động ổn định trong môi trường ẩm mà không lo oxy hóa

2. Van đồng Shinyi BALT DN20 có ký hiệu gì

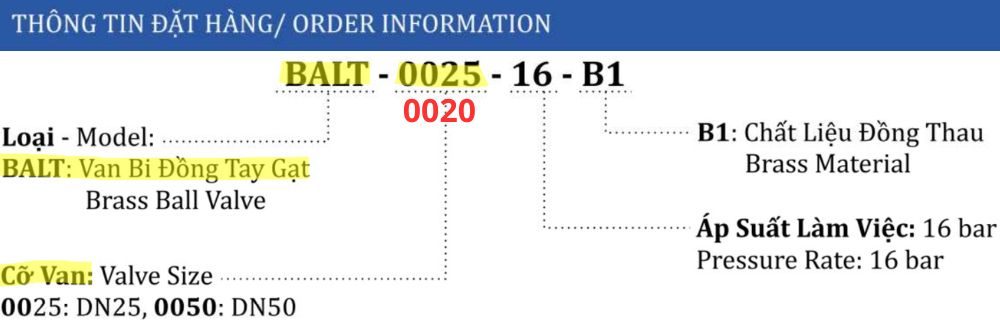

Nhiều kỹ sư và người mua hàng nhầm lẫn khi đặt hàng vì không đọc đúng ký hiệu sản phẩm. Chúng tôi khuyến nghị người tiêu dùng ghi nhớ cấu trúc mã sản phẩm trước khi đặt hàng, với cấu trúc mã van Shinyi BALT-0020-16-B1

• BALT: Van bi đồng tay gạt (Brass ball valve)
• 0020: Cỡ van DN20 (tương đương 3/4 inch)
• 16: Áp suất làm việc PN, ứng với 16 bar (PN16)
• B1: Chất liệu đồng thau (Brass Material)

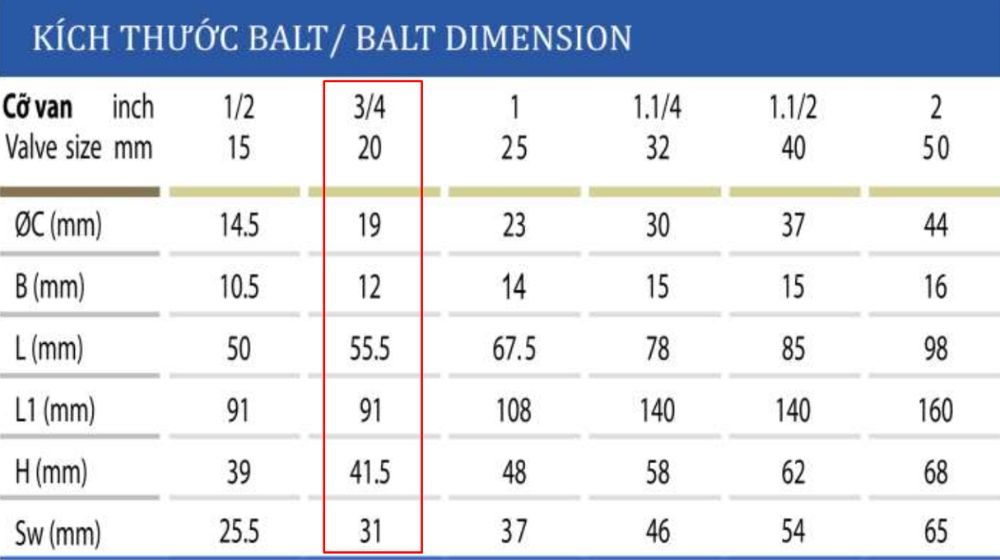

3. Kích thước van Shinyi BALT-0020

Trong thi công đường ống, sai kích thước lắp đặt là lỗi phổ biến nhất và tốn chi phí sửa chữa nhất. Vì vậy, người thi công nên lưu ý các thông số sau về van Shinyi BALT DN20 để lắp đặt chính xác

• Đường kính lỗ thoát dòng chảy ØC là 19mm
• Chiều dài đầu nối B là 12mm
• Độ dài van L là 55,5mm
• Chiều dài tay gạt L1 là 91mm
• Chiều cao van (H) là 41,5mm

4. Ứng dụng thực tế

Van Shinyi BALT DN20 không chỉ là van nước thông thường, thực tế triển khai cho thấy dòng van này được sử dụng rộng rãi trong các hệ thống đòi hỏi độ tin cậy cao.

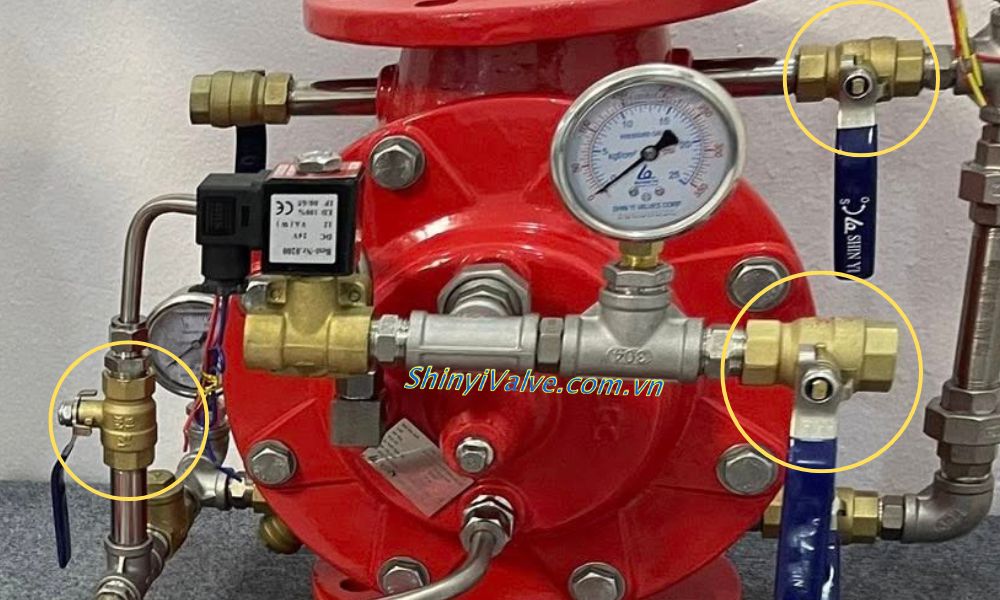

• Dùng làm vật tư chế tạo các thiết bị khác (ví dụ như van báo động Shinyi), đảm nhận vai trò van kiểm soát nhánh, van xả kiểm tra và van cô lập áp lực trên cụm van chính.
• Lắp đặt với hệ thống cấp nước sạch dân dụng quy mô nhỏ
• Dùng cho đường ống nhánh trong mạng lưới đường ống công nghiệp nhẹ, hệ thống điều hòa trung tâm
