DGVX DN150

Van Shinyi DGVX DN150 chính là trung tâm điều khiển trong hệ thống chữa cháy phun tràn lưu lượng lớn, phạm vi bảo vệ rộng và yêu cầu kích hoạt đồng thời toàn khu vực. Việc lựa chọn đúng loại van nước này và lắp đặt đúng thông số là ưu tiên hàng đầu để công trình hoạt động ổn định khi vận hành

1. Tổng quan về van Shinyi DGVX DN150

Khi làm việc với hệ thống PCCC DN150, người dùng đang xử lý dòng chảy cỡ lớn và áp lực cao. Vì vậy bạn đọc cần hiểu rõ bản chất của van Shinyi DGVX DN150 trước khi đưa vào thiết kế hoặc lắp đặt.

• Đây là dòng van xả tràn Shinyi điều khiển bằng các cụm van nhỏ hơn (như van điện từ, van bi,…)
• Thân gang cầu, kết nối mặt bích tiêu chuẩn PN10 hoặc PN16.
• Khi hệ thống nhận tín hiệu kích hoạt từ cảm biến, van mở hoàn toàn và cho phép nước phun đồng loạt qua hệ thống đầu phun hở.
• Với kích thước DN150, van Shinyi DGVX DN150 đáp ứng yêu cầu lưu lượng lớn tại nhà máy hóa chất, kho xăng dầu, trạm biến áp và khu vực sản xuất có nguy cơ cháy lan nhanh.

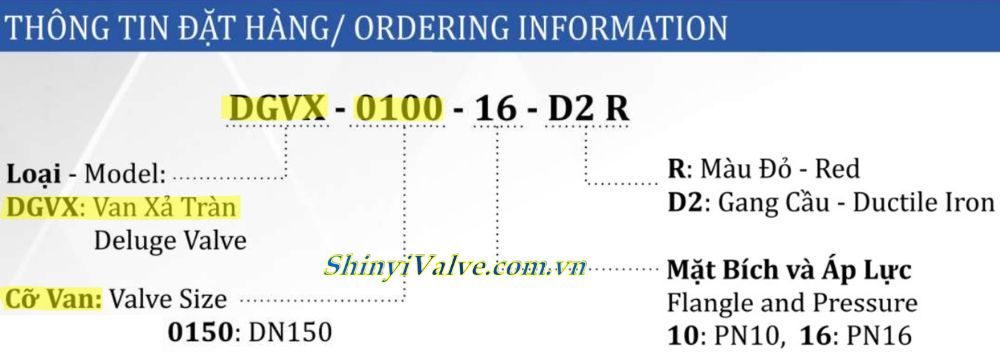

2. Ký hiệu Shinyi DGVX-0150 có ý nghĩa gì

Người tiêu dùng cần đọc chính xác từng thành phần trong ký hiệu van Shinyi DGVX DN150 trước khi ký đơn đặt hàng, để tránh đặt hàng sai, làm chậm tiến độ và phát sinh chi phí thay thế.

Cấu trúc mã tiêu chuẩn là Shinyi DGVX-0150-16-D2-R, trong đó:

• DGVX là dòng van xả tràn (Deluge Valve)
• 0150 là ký hiệu chỉ kích cỡ DN150
• Ký hiệu PN:
  • 16: Chỉ cấp áp lực PN16
  • 10: Đối với van chịu áp suất tối đa là PN10
• D2: Thân gang cầu (Ductile Iron)
• R: Sơn đỏ tiêu chuẩn PCCC

Khi làm việc với tư vấn thiết kế, người dùng hãy yêu cầu ghi rõ cấp áp lực, tiêu chuẩn mặt bích và cấu hình điều khiển trong hồ sơ kỹ thuật.

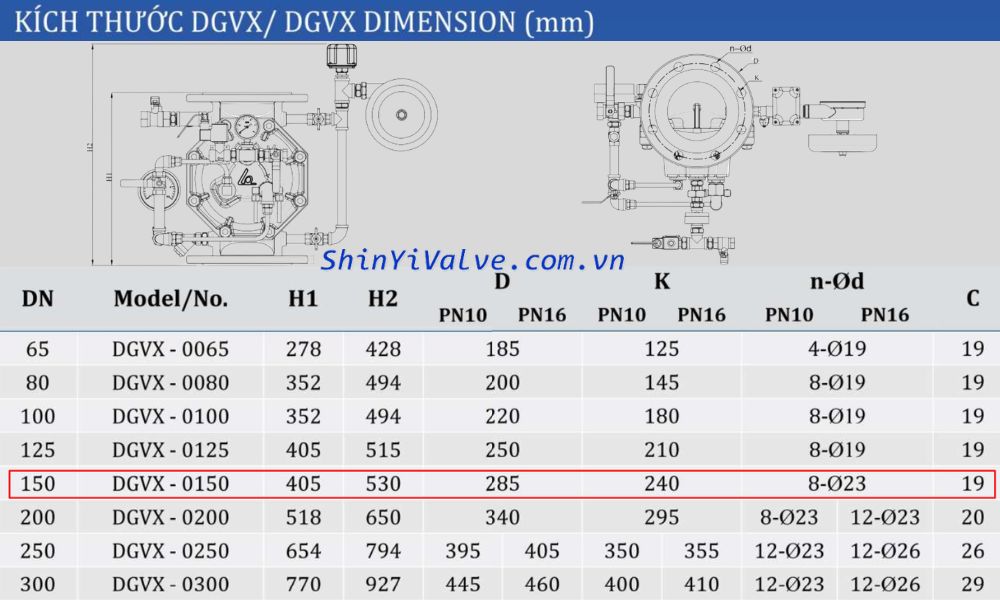

3. Chi tiết về kích thước van Shinyi DGVX DN150

Ở kích thước DN150, việc bố trí không gian lắp đặt trở nên quan trọng hơn nhiều, bởi nếu không kiểm tra không gian trước khi thi công, thợ lắp đặt sẽ phải mất thời gian cắt chỉnh lại hệ ống tại công trường. Sau đây là một vài thông số chính của van Shinyi DGVX DN150

• Chiều cao van H1 là 405mm
• Chiều cao tổng thể H2 là 530mm
• Đường kính mặt bích D là 285mm
• Khoảng cách tối đa giữa 2 lỗ bulong là 240mm
• Số lỗ – đường kính lỗ bulong: 8 – Ø23
• Độ dày mặt bích C là 19 mm

Người thi công cần chú ý chiều cao H2 của van Shinyi DGVX DN150 khi bố trí trong phòng bơm hoặc trên trục đứng. Ngoài ra, khoảng không gian phía trước van phải đủ rộng để thuận tiện khi tháo van kiểm tra

4. Kho van xả tràn Shinyi DN150

Khách hàng khi có nhu cầu sở hữu van Shinyi DGVX DN150 có thể liên hệ với đại lý van Shinyi chúng tôi

• Với kho hàng ở phía Bắc và phía Nam có tồn kho số lượng lớn van gang Shinyi DGVX-0150
• Đầy đủ các cấu hình PN10 và PN16, sơn đỏ epoxy tiêu chuẩn PCCC.
• Được lắp ráp thêm đầy đủ van phụ, đồng hồ áp và công tắc áp suất theo cấu hình tiêu chuẩn.
• Được kiểm tra chất lượng, đảm bảo van hoạt động tốt khi đến tay người mua hàng
