DGVX DN200

Việc lựa chọn thiết bị như van Shinyi DGVX DN200 không chỉ là mua một dòng van trong các loại van nước, mà là đầu tư vào sự an toàn cho hệ thống phòng cháy chữa cháy quy mô lớn. Dòng DGVX-0200 này hội tụ đầy đủ các tiêu chuẩn khắt khe nhất, đảm bảo kích hoạt tức thì khi có sự cố xảy ra.

1. Van Shinyi DGVX DN200 là gì

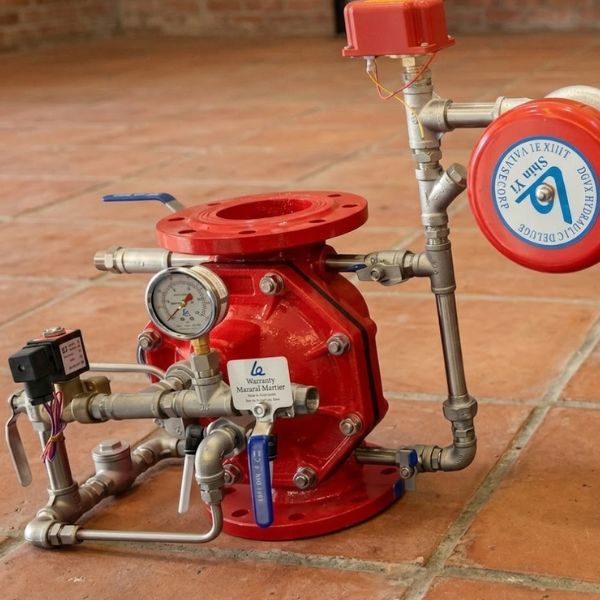

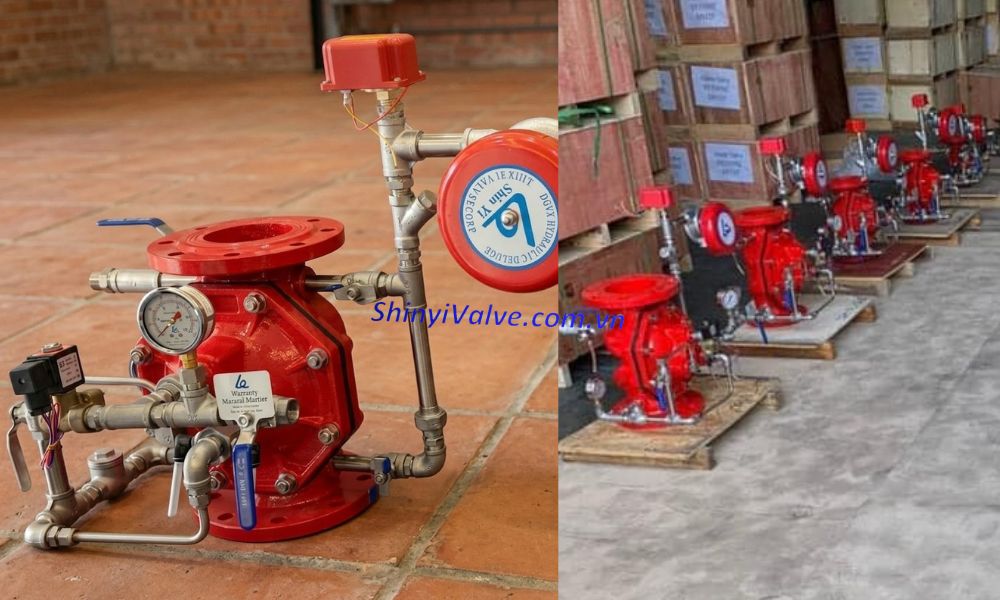

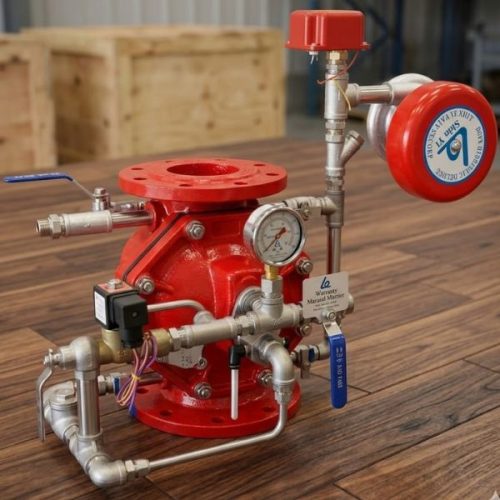

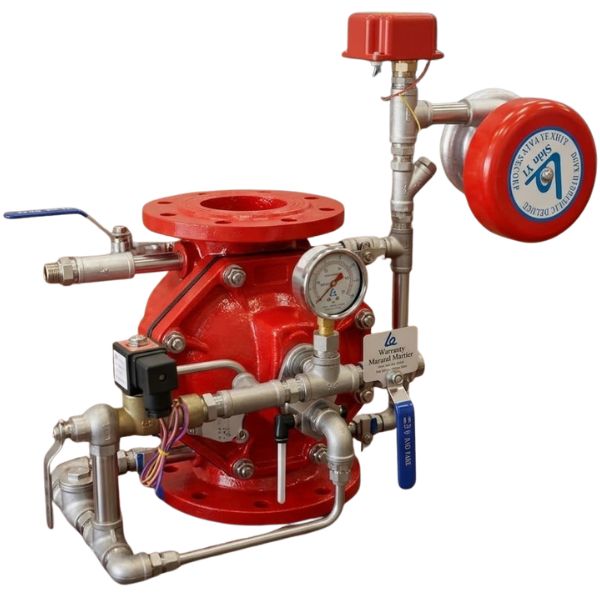

Van Shinyi DGVX DN200 là dòng van xả tràn Shinyi vận hành theo cơ chế hoạt động của các cụm van nhỏ hơn, được thiết kế chuyên dụng cho các hệ thống chữa cháy tự động cỡ lớn

• Với kích thước định danh DN200, loại van này đóng vai trò kiểm soát lưu lượng nước cực lớn, sẵn sàng xả nước đồng loạt ra các đầu phun khi nhận tín hiệu từ hệ thống báo cháy.
• Van hoạt động dựa trên cơ cấu cảm biến và chênh lệch áp suất ở cụm van.
  • Khi có cháy, cảm biến gửi tín hiệu đến van điện từ
  • Khi van điện từ mở, chênh lệch áp suất khiến van chính mở, cho phép nước tràn vào hệ thống đường ống chữa cháy ngay lập tức

2. Đặc điểm kỹ thuật của van DGVX-0200

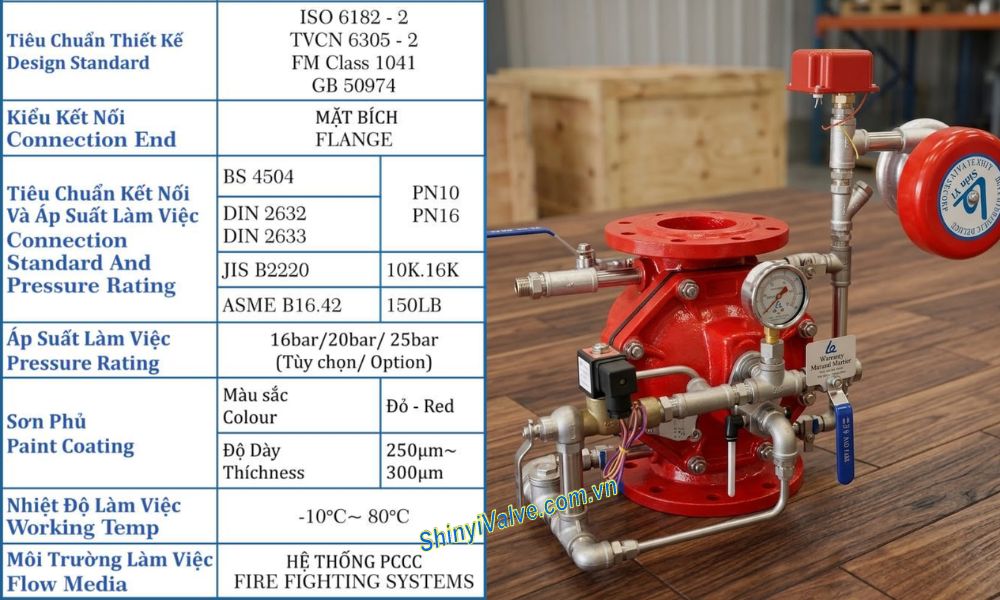

Bảng thông số kỹ thuật của van Shinyi DGVX DN200 là minh chứng rõ ràng nhất cho chất lượng van từ nhà sản xuất Shin Yi.

• Tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về thiết kế van như ISO 6182-2, TCVN 6305-2 và FM Class 1041
• Đáp ứng nhiều tiêu chuẩn kết nối như BS 4504, DIN 2632, JIS B2220 hay ASME B16.42
• Cho phép lựa chọn linh hoạt về áp suất làm việc với 16 bar, 20 bar hoặc 25 bar
• Độ bền của Shinyi DGVX DN200 còn đến từ lớp sơn phủ Epoxy cao cấp với độ dày từ 250µm đến 300µm.
• Nhiệt độ làm việc từ -10°C đến 80°C cho thấy sự bền bỉ của van trong nhiều điều kiện thời tiết

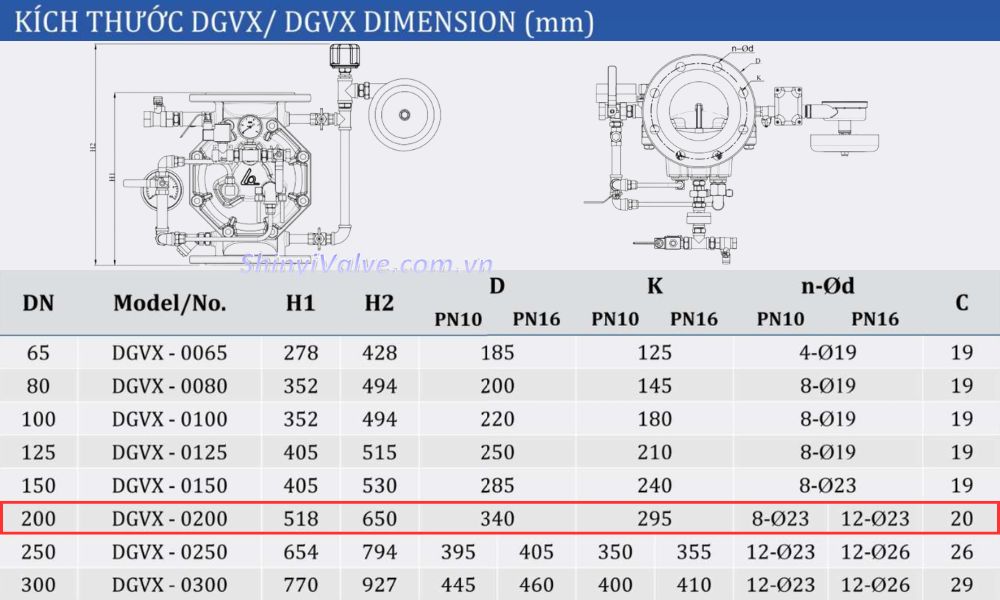

3. Thông số kích thước van Shinyi DGVX DN200

Việc nắm vững thông số hình học về kích thước van Shinyi DGVX DN200 là yếu tố then chốt để thi công chính xác và tiết kiệm không gian kỹ thuật. Đối với model DGVX-0200, các thông số cụ thể như sau

• Chiều cao van H1 đạt 518mm
• Chiều cao tổng thể H2 là 650mm
• Đường kính mặt bích D đạt 340mm
• Khoảng cách tối đa 2 lỗ bulong K là 295mm
• Số lượng và kích thước lỗ bulông (n-Ød)
  • Với tiêu chuẩn PN10, van Shinyi DGVX DN200 sử dụng 8 lỗ Ø23
  • Với PN16, số lỗ tăng lên 12 lỗ Ø23.

Hãy đảm bảo mặt bích chờ trên đường ống đồng nhất với tiêu chuẩn áp suất mà khách hàng đã đặt hàng cho chiếc van Shinyi DGVX DN200. Khoảng cách lắp đặt cũng cần đủ rộng để kỹ sư có thể thao tác bảo trì cụm van xung quanh thân van chính.

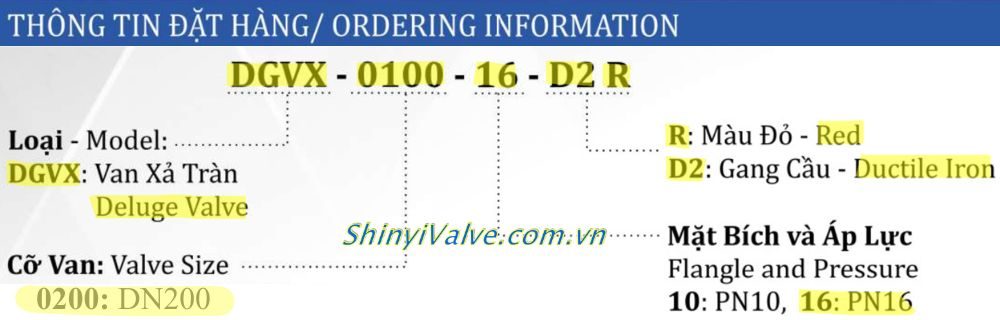

4. Giải mã ký hiệu van xả tràn DGVX-0200

Ký hiệu van Shinyi DGVX DN200 mang tính logic cao, giúp người dùng nhận diện chính xác cấu hình thiết bị chỉ qua một dòng mã.

• DGVX là chủng loại van xả tràn (deluge valve)
• 0200 là cỡ van, tương ứng với kích cỡ DN200, đồng bộ với một số dòng van khác như van cổng DN200, van bướm tay gạt DN200,…
• 10/16 là ký hiệu PN chỉ cấp áp suất PN10/ PN16 ← Tìm hiểu thêm về ký hiệu PN là gì
• D2 xác nhận thân van là gang cầu – có độ bền tốt hơn gang xám (tham khảo gang là kim loại gì)
• R đại diện cho màu đỏ đặc trưng của ngành PCCC.
