DGVX DN80

Van Shinyi DGVX DN80 được thiết kế để giải quyết vấn đề của các dòng van xả tràn kém chất lượng khác như kích hoạt chậm, rò rỉ áp lực hoặc mất ổn định toàn hệ thống. Dòng van xả tràn Shinyi này mang lại độ tin cậy cao cho hệ thống PCCC DN80 tại nhà xưởng, kho bãi và công trình công nghiệp.

1. Van Shinyi DGVX DN80 là gì

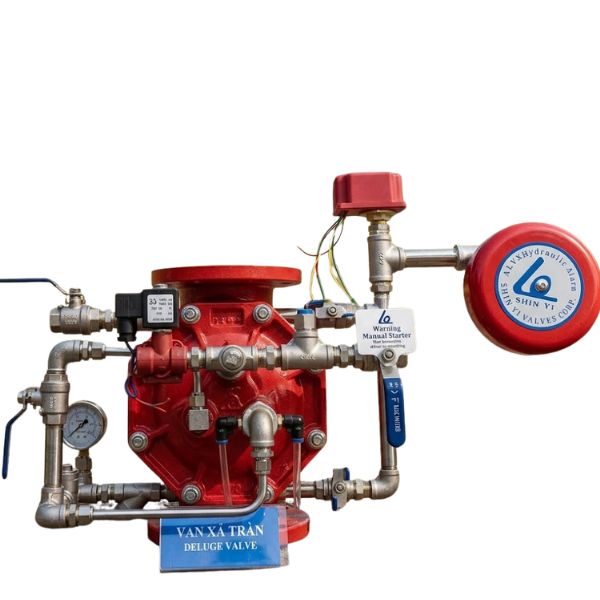

Van Shinyi DGVX DN80 là dòng van nước điều khiển bằng cảm biến và các dòng van nhỏ hơn đi kèm, chuyên dùng trong hệ thống chữa cháy phun tràn.

• Van thuộc model Shinyi DGVX-0080, là dòng van xả tràn thân gang cầu, kết nối mặt bích
• Khi hệ thống nhận tín hiệu kích hoạt, van điện từ mở ra, giảm áp suất van khóa trung tâm, kích hoạt van chính mở và nước phun đồng loạt qua hệ thống
• Với DN80, van phù hợp cho các nhánh hệ thống vừa và nhỏ, phòng kỹ thuật, kho chứa hóa chất hoặc khu vực nguy cơ cháy cao cần phun đồng thời.

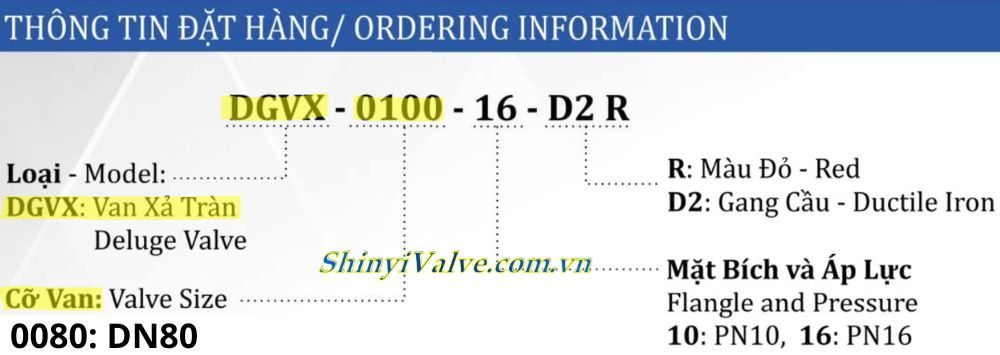

2. Ký hiệu đặt hàng van Shinyi DGVX DN80

Khi đặt sai mã van Shinyi DGVX DN80, khách hàng sẽ nhận sai áp lực mặt bích, sai vật liệu hoặc sai cấu hình điều khiển. Vì vậy, người mua hàng cần nắm rõ cấu trúc mã đặt hàng của dòng này, Với ký hiệu chuẩn là Shinyi DGVX-0080-16-D2-R, trong đó

• DGVX: Model van xả tràn (Deluge Valve)
• 0080: Kích thước DN80
• 16: Là ký hiệu PN chỉ cấp áp lực PN16 (ngoài ra có PN10 với ký hiệu 10)
• D2: Thân gang cầu (Ductile Iron) ← Bạn đọc có thể tham khảo gang là kim loại gì để hiểu rõ hơn về vật liệu này
• R: Sơn màu đỏ (Red) tiêu chuẩn PCCC

Khi người mua làm việc với đơn vị thiết kế hoặc chủ đầu tư, hãy xác nhận rõ cấp áp lực PN10 hay PN16 theo áp lực làm việc của hệ thống nhằm tránh gây quá tải mặt bích và giảm tuổi thọ thiết bị.

3. Van Shinyi DGVX DN80 có kích thước thế nào

Thiết kế sai kích thước dẫn đến lệch cao độ ống, sai tâm mặt bích và phát sinh chi phí điều chỉnh tại công trường. Vậy nên người thi công nên kiểm tra thông số kích thước van Shinyi DGVX DN80 trước khi tiến hành lắp đặt

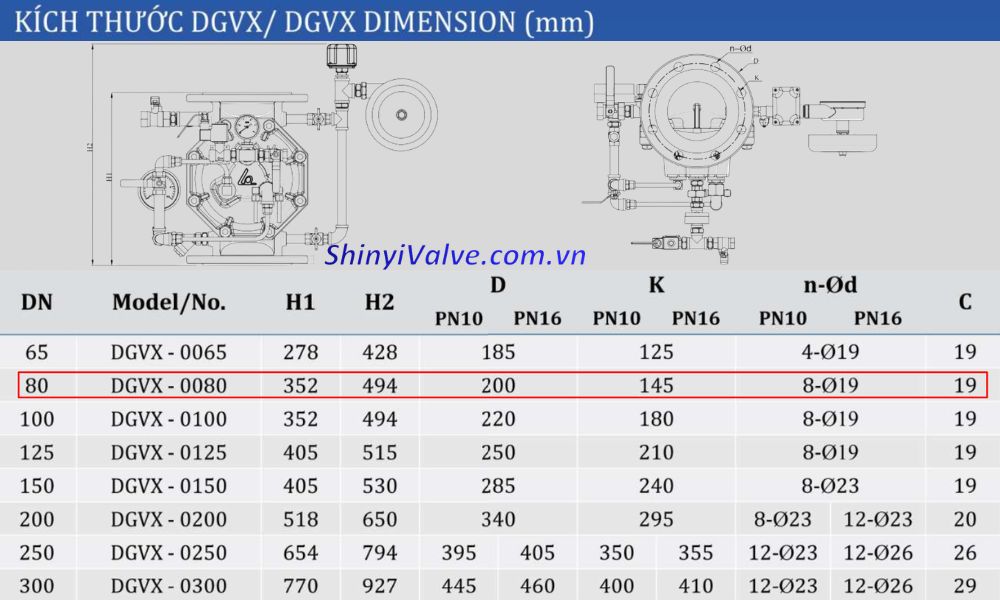

Theo bảng kích thước tiêu chuẩn của Shinyi DGVX-0080, các thông số chính gồm

• Chiều cao van H1 = 352mm
• Chiều cao tổng thể H2 = 494mm
• Đường kính mặt bích D = 200mm
• Đường kính vòng bulong K = 145mm
• Số lỗ bulong n = 8
• Đường kính lỗ bulong Ød = 19mm
• Độ dày mặt bích C = 19mm

Người dùng cần lưu ý chiều cao H2 khi bố trí van Shinyi DGVX DN80 trong phòng bơm hoặc trục kỹ thuật.

• Không gian lắp đặt phải đủ rộng để thao tác bảo trì.
• Đừng ép van vào không gian chật hẹp. Điều đó khiến kỹ thuật viên không thể kiểm tra hoạt động của van, dẫn đến hệ thống mất độ tin cậy.

4. Ứng dụng của van xả tràn Shinyi DN80

Van Shinyi DGVX DN80 được sử dụng trong các hệ thống PCCC quy mô vừa và nhỏ cần yêu cầu phun đồng thời toàn bộ đầu phun hở. Một số công trình áp dụng loại van này như

• Hệ thống xả tràn tại nhà máy hóa chất, khu công nghiệp
• Kho chứa nhiên liệu, sơn, dung môi
• Trạm biến áp, phòng turbin
• Nhà xưởng có nguy cơ cháy lan nhanh
• Công trình dân dụng tầm cỡ trung bình như nhà dân, cửa hàng, siêu thị,….
