DN80 là phi bao nhiêu
“DN80 là phi bao nhiêu” là thắc mắc của nhiều người thi công khi cần làm rõ về một kích cỡ ống phổ biến nhưng cũng dễ bị nhầm lẫn (DN80). Bài viết này sẽ giúp bạn đọc hiểu về kích thước của ống DN80, nhằm tránh đặt hàng nhầm kích thước ống, dẫn đến không lắp vừa thiết bị với ống

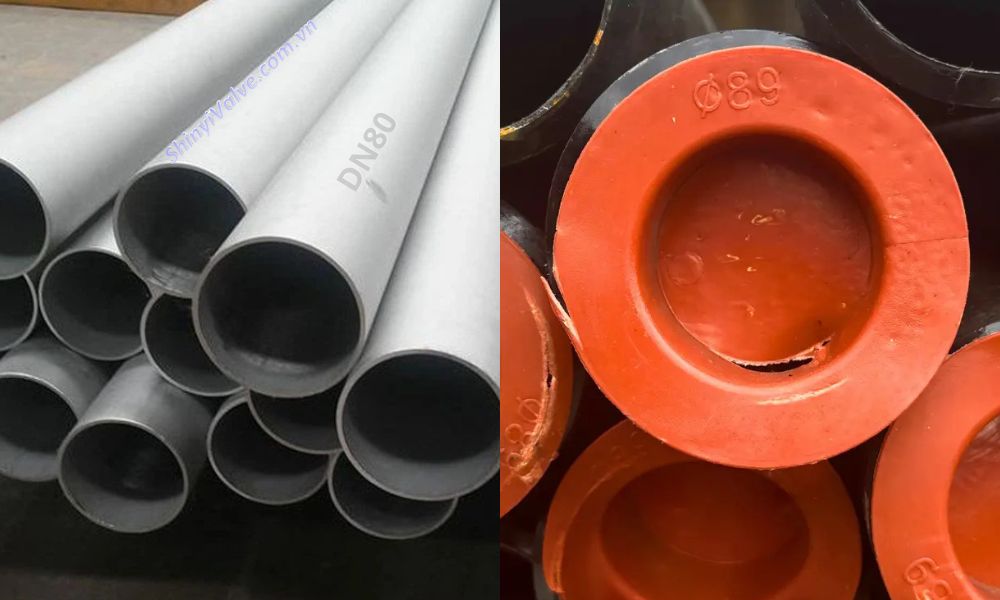

1. DN80 là phi bao nhiêu
Theo kinh nghiệm thực tế tại các công trình sử dụng ống kim loại của chúng tôi (đội ngũ tư vấn đại lý van Shinyi), khi nhắc đến DN80 phi bao nhiêu, thông số chuẩn xác nhất bạn cần nhớ là phi 88,9.
- Đường kính ngoài phi 88,9 là kích thước tiêu chuẩn quốc tế cho dòng ống có kích thước danh định là 3 inch.
- Trong bảng tiêu chuẩn ống thép, con số này thường được viết gọn là phi 89 để dễ gọi và dễ trao đổi khi mua hàng tại các đại lý.

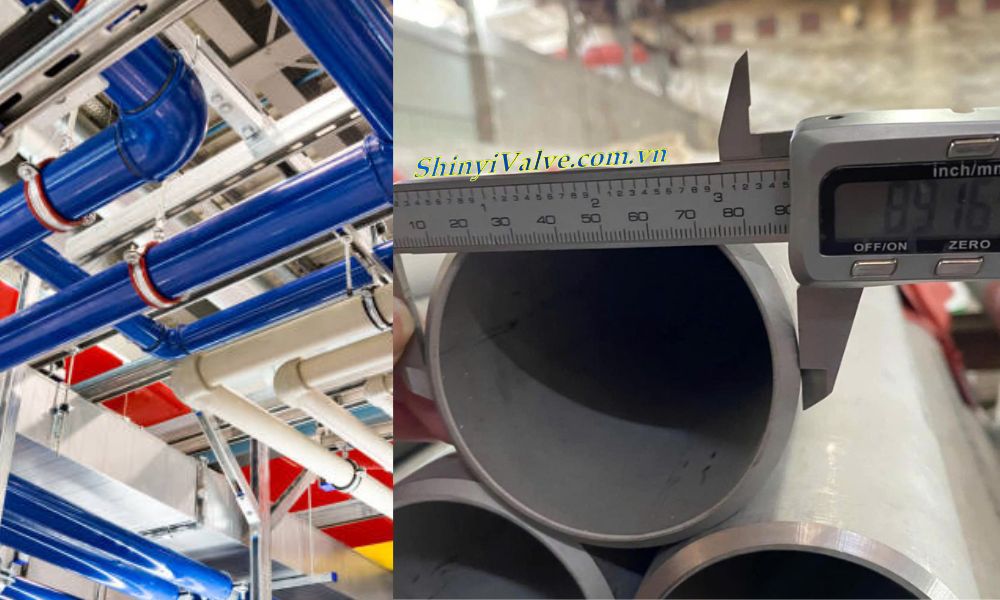

2. Tại sao phi ống DN80 làm tròn lên phi 90
Trên thực tế, người thi công thấy nhiều thợ kỹ thuật ghi trên bản vẽ thiết kế là ống phi 90 thay vì 89 đối với ống DN80, bởi một số lý do sau
- Con số 90 dễ nhớ, dễ viết và dễ truyền đạt trong tư vấn thiết kế hơn là con số lẻ phi 89
- Sai số khoảng 1mm là rất nhỏ so với tổng kích thước ống. Trong trường hợp cần đặt riêng hoặc gia công, việc kết nối giữa ống phi 89 và phi 90 cùng vật liệu vẫn đảm bảo độ kín khít và kỹ thuật.
- Đa số các cửa hàng vật tư xây dựng và thợ kỹ thuật tại nước ta đã quen với cách gọi “phi 90” để chỉ chung cho các loại ống có kích thước xấp xỉ 90mm.
Vậy nên khi được hỏi: “DN80 là phi bao nhiêu”, bạn đọc có thể trả lời là phi 90 nếu không yêu cầu con số chính xác
3. Ống phi 90 có tương đương với ống DN80 không
Khi tìm hiểu “DN80 là phi bao nhiêu” và ra kết quả là phi 90, nhiều người thường kết luận thành “ống phi 90 ứng với DN80”. Song điều này còn tùy thuộc vào vật liệu đang sử dụng cho dự án thi công
- Với ống kim loại: Ống phi 90 (thực tế là 88.9mm) đúng là ống DN80
- Với ống nhựa (uPVC, PPR, HDPE,…): Ống phi 90 không phải là DN80 trong hầu hết trường hợp:
- Đối với ống uPVC hệ mét hoặc ống chịu nhiệt (PPR, HDPE), phi 90 tương ứng với kích cỡ DN90.
- Với ống uPVC hệ inch (chuẩn JIS), phi 90 thực tế lại ứng với kích cỡ DN75.

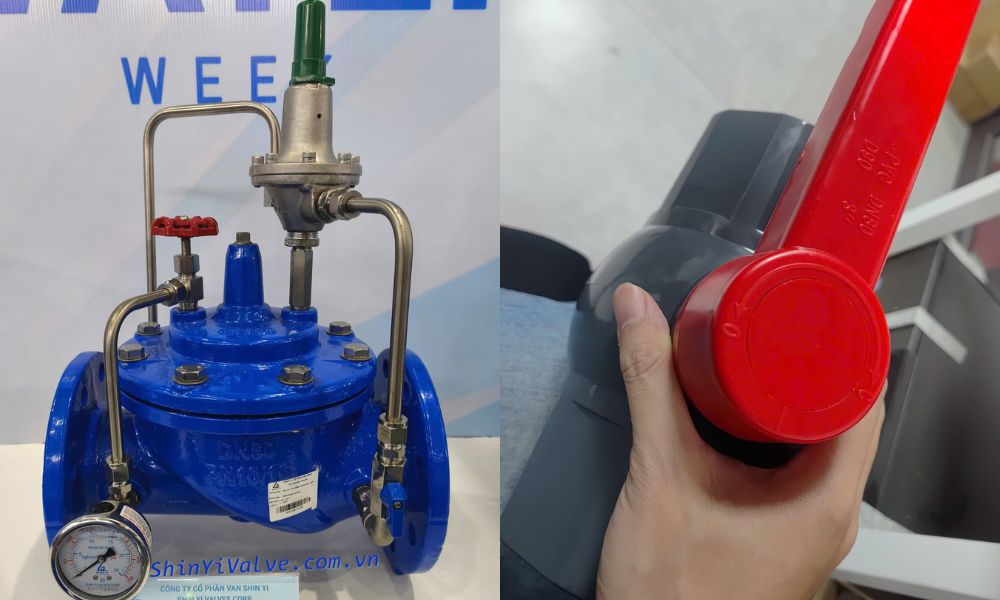

4. Dòng van DN80 nào nối được với ống phi 90
Việc chọn van cỡ DN80 để kết nối chính xác với ống phi 90 phụ thuộc vào tiêu chuẩn sản xuất của thương hiệu đó. Qua nhiều năm lắp đặt, chúng tôi tổng kết có 2 dòng chính tương thích tốt:
- Van kim loại: Các dòng van làm bằng gang, thép, inox hoặc đồng cỡ DN80 tiêu chuẩn quốc tế đều kết nối vừa vặn với ống phi 90 qua mặt bích hoặc mối nối ren.
- Van nhựa hệ inch: Một số dòng van nhựa DN80 được thiết kế riêng theo hệ inch cho phép kết nối trực tiếp với ống nhựa phi 90 mà không cần bộ chuyển đổi.
5. Thông số trên thân thiết bị cỡ DN80
Để mua đúng thiết bị có kích cỡ DN80 sau khi biết được “DN80 là phi bao nhiêu”, khách hàng cần biết cách đọc thông số ghi trực tiếp trên thân ống, van hoặc phụ kiện như sau.

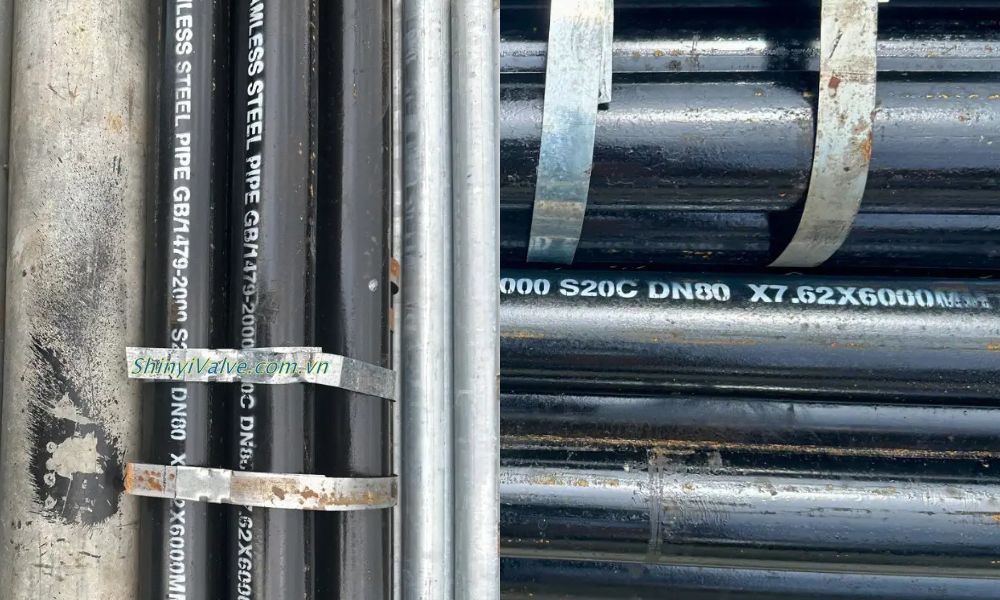

5.1 Thân ống DN80
Trên các cây ống thép đúc hoặc ống thép hàn chuẩn, nhà sản xuất thường in phun hoặc dập các thông tin sau
- Kích cỡ: Thường ghi rõ “DN80”
- Thông số bổ sung: Độ dày thành ống, chiều dài, tiêu chuẩn thiết kế (như ASTM, GB), vật liệu và cấp áp lực.

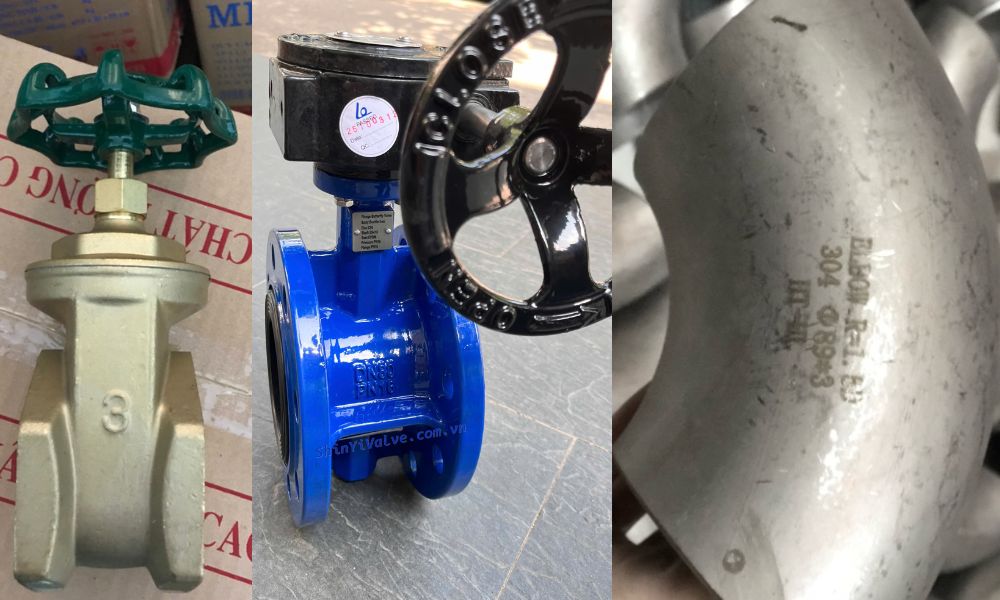

5.2 Van và phụ kiện DN80
Đối với van và các loại phụ kiện, thông số thường được đúc nổi hoặc in trên thân
- Kích cỡ: Có thể ghi theo nhiều cách như “DN80”, “3” (tương đương 3 inch), “Ø89” hoặc “D90”
- Thông số khác: Cấp áp lực (PN10, PN16,…) và ký hiệu vật liệu (như CF8 cho inox 304, hoặc WCB cho thép).
Tác giả SYV của ShinYiValve là nhóm tác giả gồm những kỹ sư chuyên ngành valve (van), am hiểu về vật liệu - tiêu chuẩn valve và ống - đồng thời là những người từng thiết kế và thi công các hệ thống đường ống, đặc biệt là hệ thống cấp thoát nước
