FBGS DN125

Van Shinyi FBGS DN125 đại diện cho tiêu chuẩn về độ bền và tính chính xác, mang lại sự vận hành trơn tru dành cho công trình đường ống DN125 cần điều tiết lưu lượng dòng chảy với khả năng chịu lực lớn. Dưới đây là bài viết về dòng van bướm Shinyi này, cung cấp những kinh nghiệm thực chiến để giúp các kỹ sư và nhà thầu tối ưu hóa hệ thống cho dự án

1. Khái quát về van Shinyi FBGS DN125

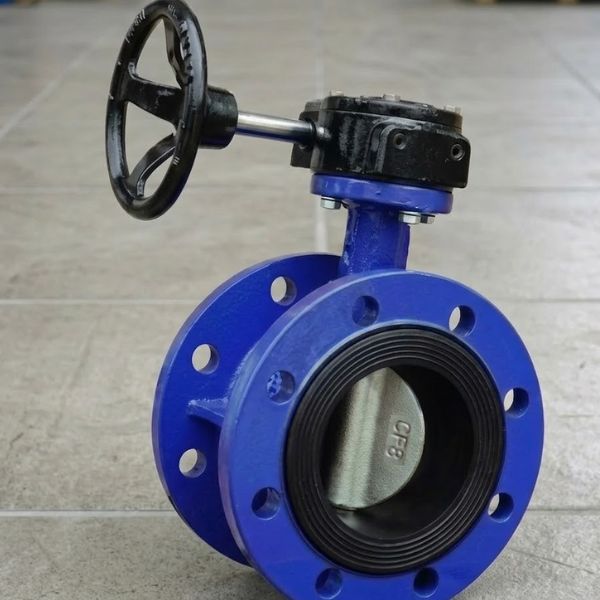

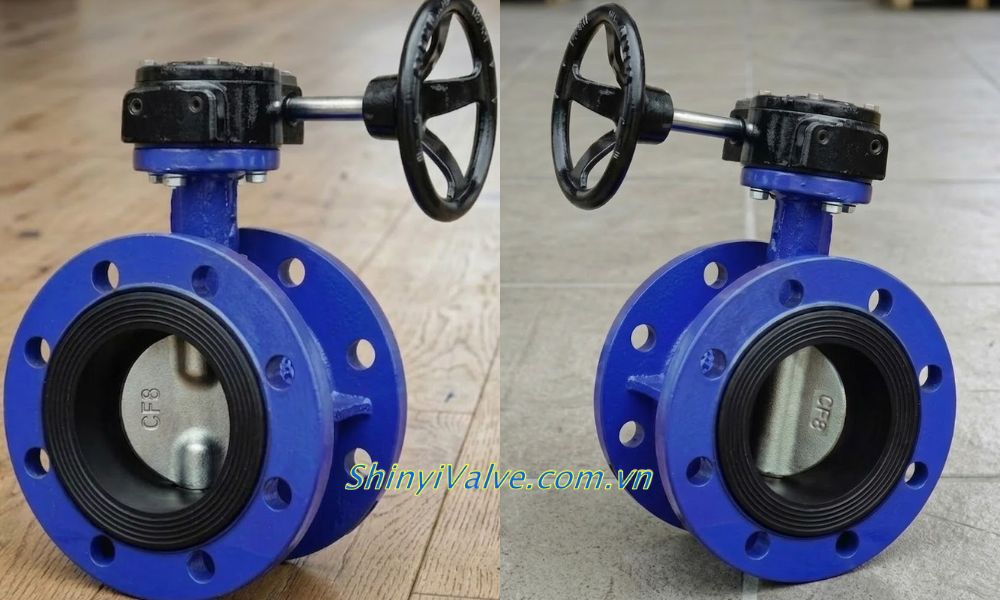

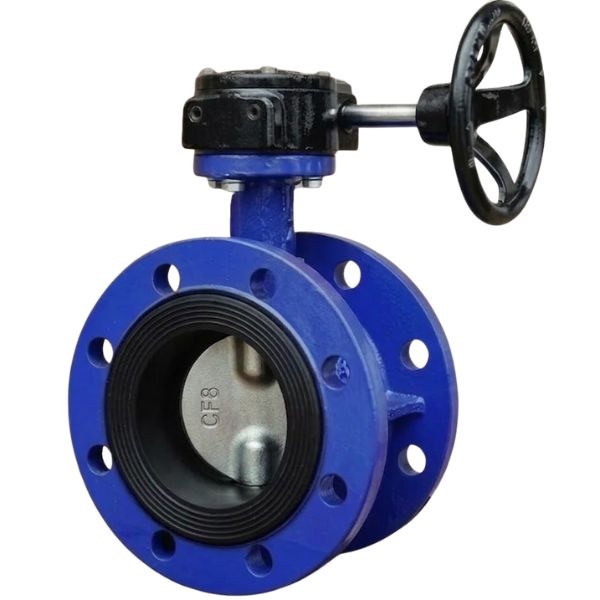

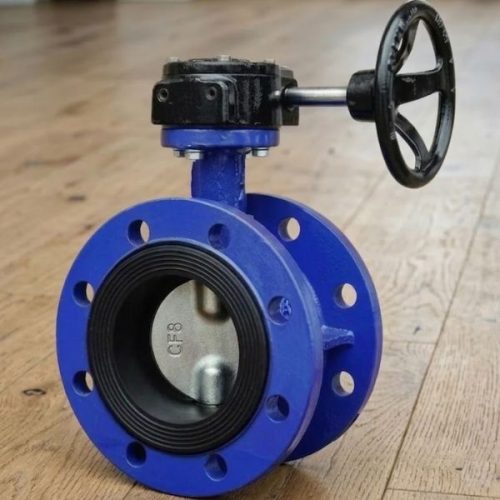

Van Shinyi FBGS DN125 là một trong các loại van nước của hãng Shinyi, kết nối ống với hai mặt bích, vận hành bằng hộp số tay quay, thiết kế chuyên biệt cho các đường ống có kích thước định danh DN125.

• Với cấu tạo thân gang cầu dày dặn kết hợp lớp sơn epoxy đặc trưng, loại van này khẳng định vị thế dẫn đầu trong các hệ thống cấp thoát nước và PCCC tại Việt Nam.
• Kiểu nối hai mặt bích của van Shinyi FBGS DN125 phù hợp cho hệ thống vận hành với áp lực cao, đẩm bảo chống rò rỉ tốt cho tuyến ống

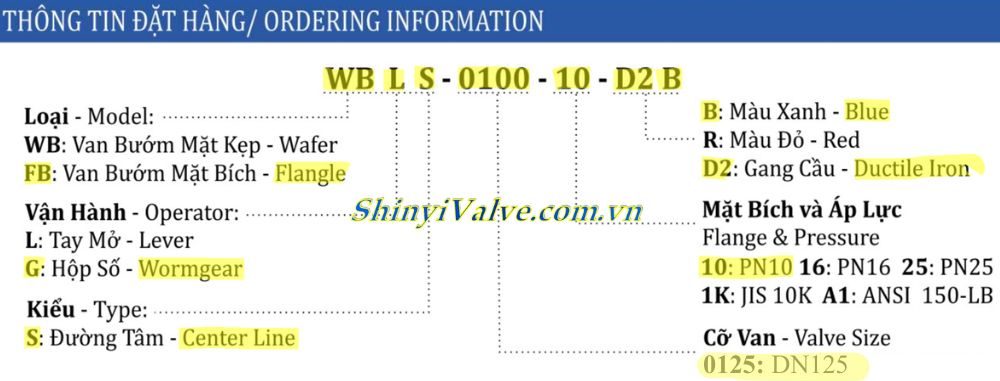

2. Ký hiệu FBGS-0125 có ý nghĩa gì

Mã van FBGS-0125 là “ngôn ngữ kỹ thuật” giúp người dùng xác định chính xác cấu hình thiết bị mà không gây ra bất kỳ nhầm lẫn nào trong khâu đặt hàng. Việc hiểu rõ từng ký tự van Shinyi FBGS DN125 giúp người mua hàng và kỹ sư thiết kế khớp nối chính xác các thông số kỹ thuật, loại bỏ hoàn toàn các sai sót gây lãng phí thời gian và ngân sách dự án.

• FB: Định nghĩa đây là dòng van bướm mặt bích Shinyi
• G: Xác định cơ cấu vận hành bằng hộp số tay quay, giúp giảm lực đóng mở cho người vận hành.
• S: Kiểu thiết kế van Shinyi FBGS DN125 đường tâm đối xứng, đảm bảo độ kín khít đồng đều
• 0125: Biểu thị kích cỡ danh định của van bướm DN125 (phù hợp cho ống có đường kính ngoài 141mm)
• 10/16/25: Chỉ cấp áp lực PN10, PN16 hoặc PN25 ← Tìm hiểu thêm về ký hiệu PN là gì
  • Ngoài ra còn có ký hiệu 1K với van có áp suất tuân theo tiêu chuẩn mặt bích JIS 10K
  • Đối với van theo chuẩn ANSI 150LB, có ký hiệu A1
• D2: Ký hiệu thân van gang cầu ← Khám phá gang là kim loại gì để biết thêm về ưu điểm của loại vật liệu này
• B hoặc R: Màu sơn xanh hoặc đỏ, ứng với lĩnh vực cấp nước hoặc PCCC

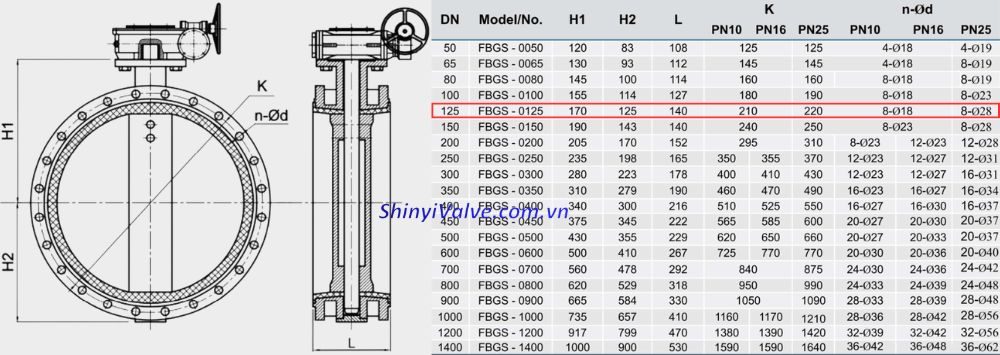

3. Chi tiết kích thước van Shinyi FBGS DN125

Nắm vững các thông số kích thước hình học của van Shinyi FBGS DN125 là yêu cầu bắt buộc để đảm bảo việc lắp đặt diễn ra chính xác ngay từ lần đầu tiên. Van Shinyi FBGS DN125 tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt về khoảng cách giữa hai mặt bích và sơ đồ tâm lỗ bu lông, tạo điều kiện thuận lợi cho việc thi công tại hiện trường.

• Chiều dày thân van (L): 140 mm.
• Chiều cao tổng thể (H1 + H2): 170 + 125 = 295 mm.
• Khoảng cách tối đa giữa các lỗ bulong (K): Từ 210mm ~ 220mm
• Số lỗ bulong (n): 8 lỗ
• Đường kính bulong (Ød): 18mm ~ 28mm

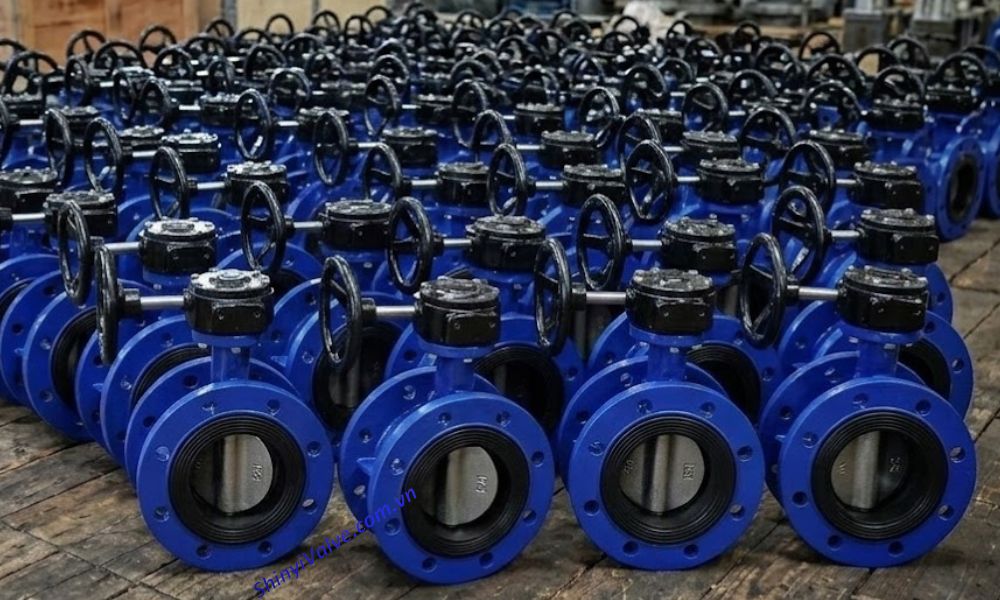

4. Đại lý phân phối van FBGS-0125

Việc lựa chọn đơn vị phân phối van Shinyi FBGS DN125 uy tín quyết định trực tiếp đến chất lượng vật tư lắp đặt cho dự án thi công. Khách hàng có thể liên hệ trực tiếp với đại lý van Shinyi chúng tôi:

• Với kho hàng đặt tại phía Bắc và phía Nam, số lượng van Shinyi FBGS DN125 luôn được duy trì ở mức lớn để đáp ứng tiến độ gấp của các công trình.
• Cung cấp đầy đủ chứng chỉ CO/CQ và giấy bảo hành chính hãng.
• Mang đến giải pháp tư vấn kỹ thuật chuyên sâu và chế độ bảo hành dài hạn trực tiếp từ nhà sản xuất Shin Yi.
