FHBA-0050

Van Shinyi FHBA DN50 – model FHBA-0050 – là dòng van nước thân đồng chuyên dụng cho hệ thống PCCC lắp đặt trong nhà, thiết kế chuẩn DN50, PN16. Kỹ sư thiết kế, nhà thầu thi công hoặc người mua vật tư PCCC cần hiểu rõ cấu tạo, ký hiệu và thông số thực tế của dòng van PCCC Shinyi này trước khi đưa vào hồ sơ và lắp đặt.

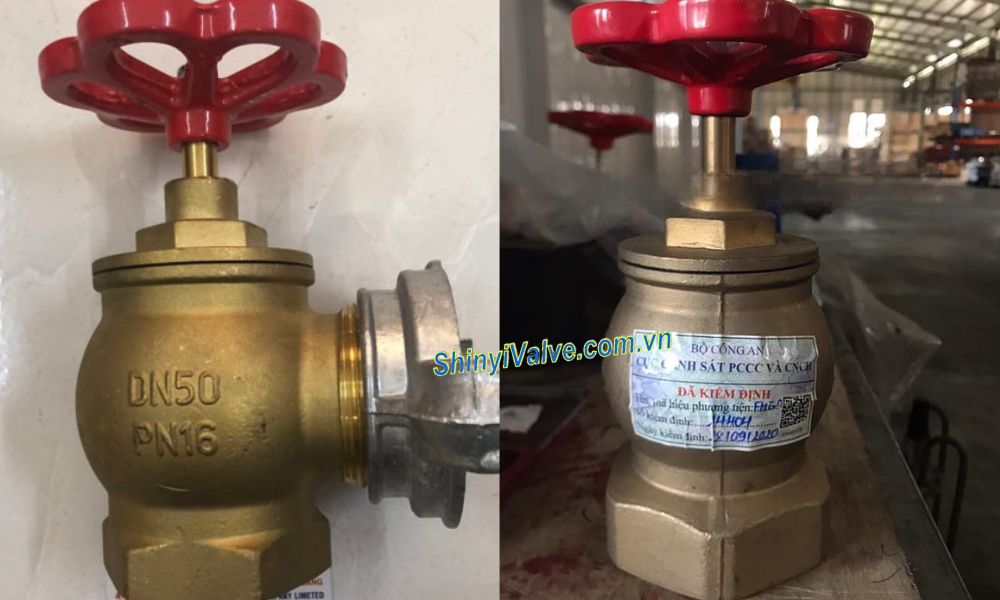

1. Đôi nét về van Shinyi FHBA DN50

Khi lựa chọn van Shinyi FHBA DN50, vật liệu thân van quyết định trực tiếp độ bền, khả năng chống ăn mòn và tuổi thọ vận hành.

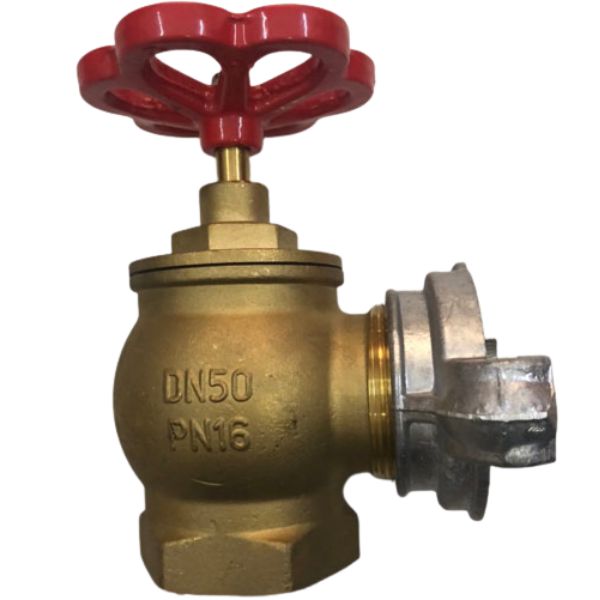

• Van Shinyi FHBA DN50 là dòng van góc đồng PCCC Shinyi với thiết kế góc 90 độ, chuyên dùng lắp trong tủ chữa cháy nối với đoạn ống DN50.
• Thân van được chế tạo từ đồng chất lượng cao, gia công chính xác, bề mặt hoàn thiện sắc nét.
• Tay quay sơn đỏ tiêu chuẩn PCCC, trục vận hành bằng đồng giúp đóng mở nhẹ và ổn định.

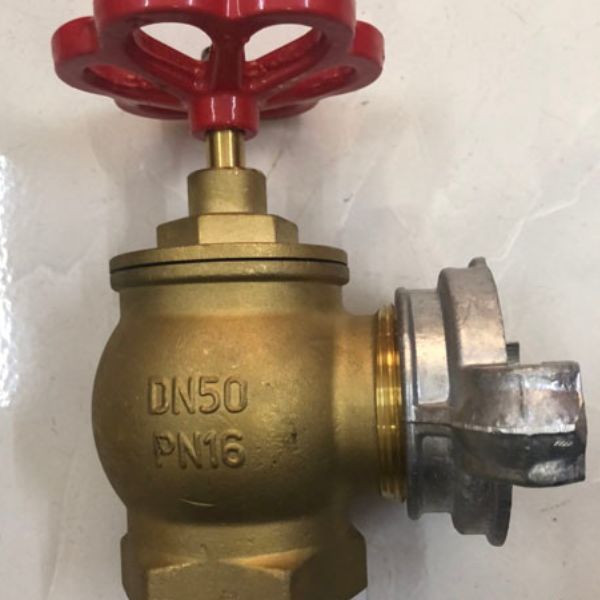

• Trên thân đúc nổi rõ DN50 – PN16, giúp người mua kiểm tra thông số trực tiếp tại công trình.
• Phù hợp cho môi trường trong nhà, nơi yêu cầu tính thẩm mỹ cao, chịu nhiệt tốt và hạn chế rỉ sét bề mặt.

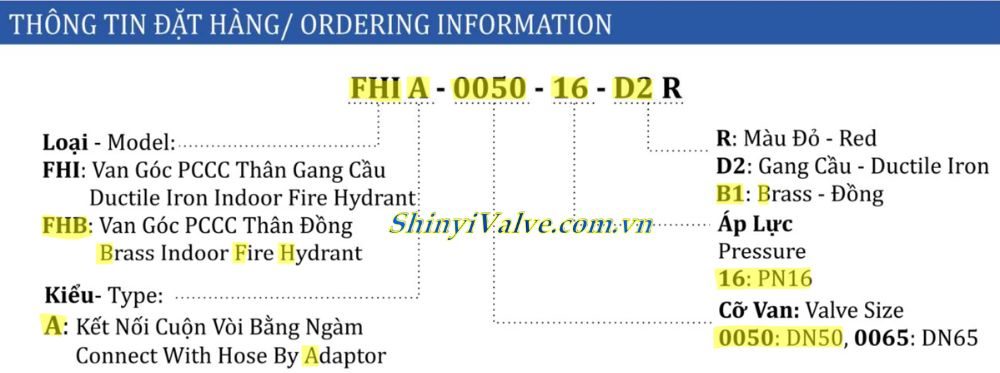

2. Ký hiệu FHBA-0050 có ý nghĩa gì

Người mua không nên đặt hàng khi chưa hiểu rõ cấu trúc mã ký hiệu van Shinyi FHBA DN50. Một sai sót trong ký hiệu dẫn đến giao nhầm vật liệu, sai áp lực hoặc sai kích thước, gây gián đoạn thi công và ảnh hưởng nghiệm thu. Ký hiệu FHBA-0050-16-B1 được hiểu như sau

• FHB: Brass Indoor Fire Hydrant – Van góc PCCC thân đồng
• A: Kiểu kết nối ngàm adaptor nối cuộn vòi
• 0050: Kích thước danh định DN50
• 16: Là ký hiệu PN, tương ứng với áp lực PN16
• B1: Vật liệu đồng (Brass)

Chúng tôi thường yêu cầu đội kỹ thuật ghi rõ model trong hồ sơ vật tư. Việc ghi chung “van góc DN50” dẫn đến nhà cung cấp giao nhầm van gang thay vì van đồng, ảnh hưởng trực tiếp đến sự đồng bộ vật liệu của toàn hệ thống.

3. Kích thước van Shinyi FHBA DN50

Khi lắp đặt van Shinyi FHBA DN50 trong tủ chữa cháy, kích thước thực tế quyết định khả năng bố trí cuộn vòi, lăng phun và thao tác tay quay. Nếu chỉ quan tâm đến DN danh nghĩa mà bỏ qua chiều cao tổng thể, người dùng sẽ gặp khó khăn khi thi công. Dưới đây là thông số kích thước chính của van Shinyi FHBA DN50

• Kích cỡ ren trong đầu vào A = 2 inch
• Kích thước đầu ra nối ngàm
  • d1 = 43mm
  • d2 = 77mm
  • d3 = 84mm
• Khoảng cách từ tâm đầu nối ren đến cửa xả L = 92mm
• Độ dài từ đáy van đến tâm đầu xả h = 56mm
• Chiều cao van H = 168mm
• Đường kính tay quay D = 100mm

Chiều cao tổng thể 168 mm yêu cầu tủ PCCC phải đủ khoảng hở phía trên để xoay tay van Shinyi FHBA DN50 thuận tiện. Người tiêu dùng cần kiểm tra kích thước tủ trước khi chốt vật tư, tránh lắp van sát mặt trên tủ, khiến thao tác đóng mở bị hạn chế.

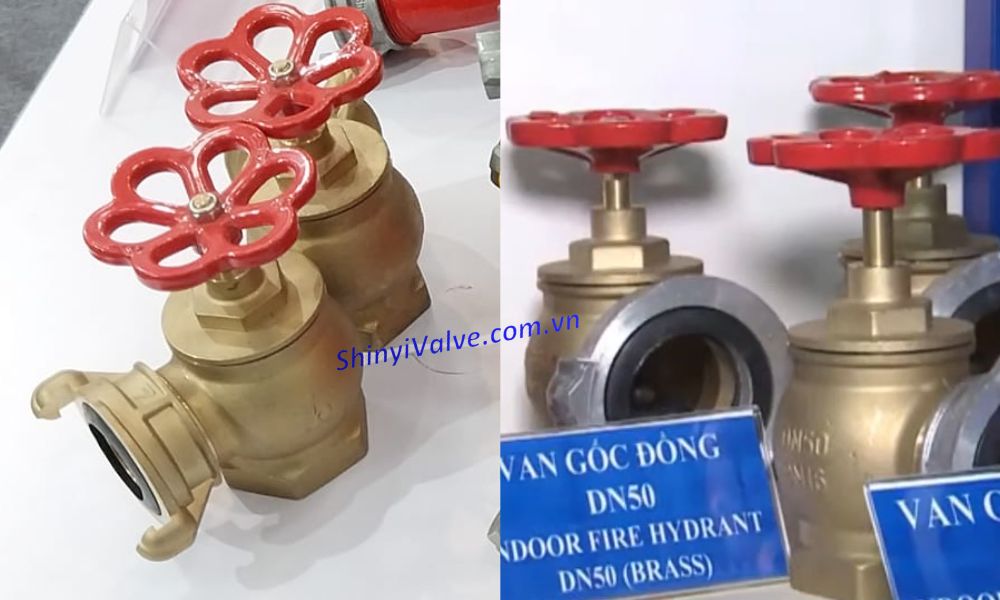

4. Địa chỉ mua van đồng Shinyi FHBA-0050

Khách hàng nên làm việc trực tiếp với nhà phân phối chính thức của Shin Yi để đảm bảo nguồn gốc rõ ràng. Một trong số đó là đại lý van Shinyi chúng tôi

• Sẵn kho van Shinyi FHBA DN50 với số lượng lớn tại kho hàng ở Hà Nội và thành phố Hồ Chí Minh
• Đảm bảo van chính hãng, đầy đủ chứng nhận chất lượng CO, CQ
• Kích thước hai đầu van đúng tiêu chuẩn, ký hiệu đúc nổi trên thân rõ ràng
