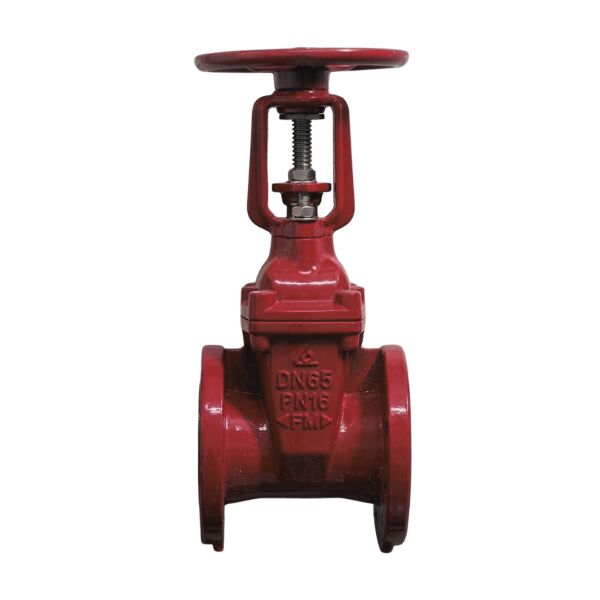

FRHX-0065-10(16)

Shinyi FRHX-0065-10(16) là một trong những model van cổng được nhiều nhà thầu và chủ đầu tư đánh giá cao trong các hệ thống PCCC. Nhờ thiết kế ty nổi thuận tiện quan sát, chất lượng sản phẩm ổn định và lợi thế hàng sản xuất trong nước, thiết bị mang lại hiệu quả sử dụng và chi phí đầu tư hợp lý.

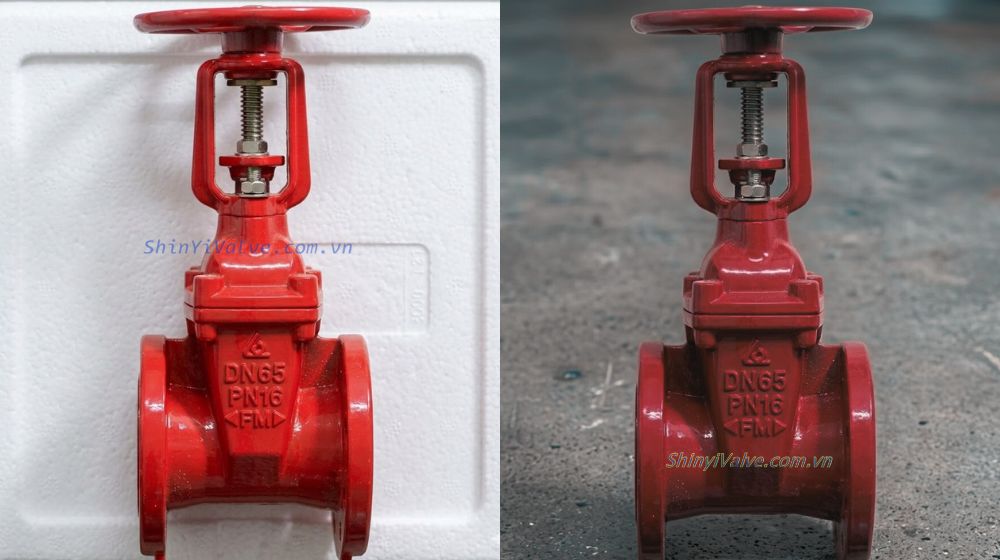

1. Giới thiệu về Shinyi FRHX-0065-10(16)

Trong các hệ thống PCCC, Shinyi FRHX-0065-10(16) là thiết bị van cổng ty nổi UL FM Shinyi được lựa chọn nhờ khả năng vận hành ổn định. Van có kích thước danh nghĩa tương đồng với van cổng DN65, sử dụng kiểu kết nối mặt bích để lắp đặt trực tiếp với đường ống DN65. Phần ký hiệu 10(16) thể hiện cấp áp lực PN10 / PN16, do đó thiết bị cũng thường được gọi là FRHX-0065 PN10 16 trong khi trao đổi và mua bán hàng hóa

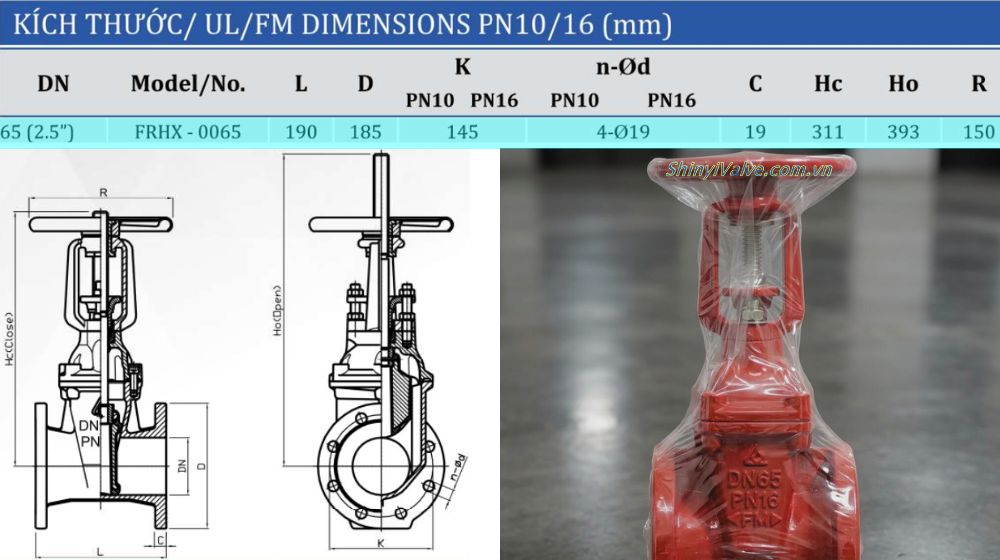

2. Kích thước của FRHX-0065 PN10 16

Kích thước của Shinyi FRHX-0065-10(16) được nhà sản xuất van Shinyi công bố chi tiết trong catalogue kỹ thuật nhằm hỗ trợ quá trình lựa chọn và lắp đặt trong hệ thống đường ống. Các thông số kích thước lắp đặt của FRHX-0065 PN10 16 được thể hiện cụ thể như sau:

• Kích thước danh nghĩa: DN65 (>Tìm hiểu thêm DN65 là phi bao nhiêu)
• Chiều dài của van (L): 190mm
• Chiều cao khi đóng (Hc): 311mm
• Chiều cao khi mở (Ho): 393mm
• Đường kính ngoài bích (D): 185mm
• Khoảng cách tâm lỗ bulong (K): 145mm
• Số lỗ bulong & đường kính lỗ (n-Ød): 4-Ø19
• Chiều dày mặt bích (C): 19mm
• Bán kính tay quay (R): 150mm

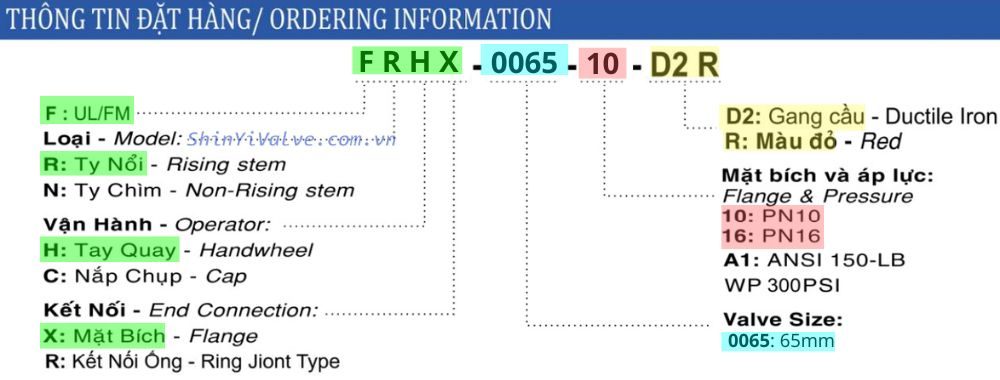

3. Thông số đặt hàng Shinyi FRHX-0065-10(16)

Shinyi FRHX-0065-10(16) là model van cổng ty nổi được sử dụng trong các hệ thống phòng cháy chữa cháy, với cấu trúc ký hiệu model thể hiện rõ các thông số về tiêu chuẩn, kích thước và vật liệu. Thông qua mã FRHX-0065 PN10 16, người dùng có thể dễ dàng nhận biết các đặc điểm kỹ thuật cơ bản của loại van cổng Shinyi này như sau:

• F: Đại diện cho UL/FM Valve
• R: Ty nổi (Rising gate valve)
• H: Vận hành bằng tay quay (Handwheel)
• X: Kết nối mặt bích (Flange end connection)
• 0065: Kích thước van DN65 (65mm)
• 10 / 16: Cấp áp lực PN10 / PN16
• D2: Vật liệu thân van gang cầu (>Hiểu sâu hơn qua bài viết gang cầu là gì)
• R: Màu đỏ (Red)

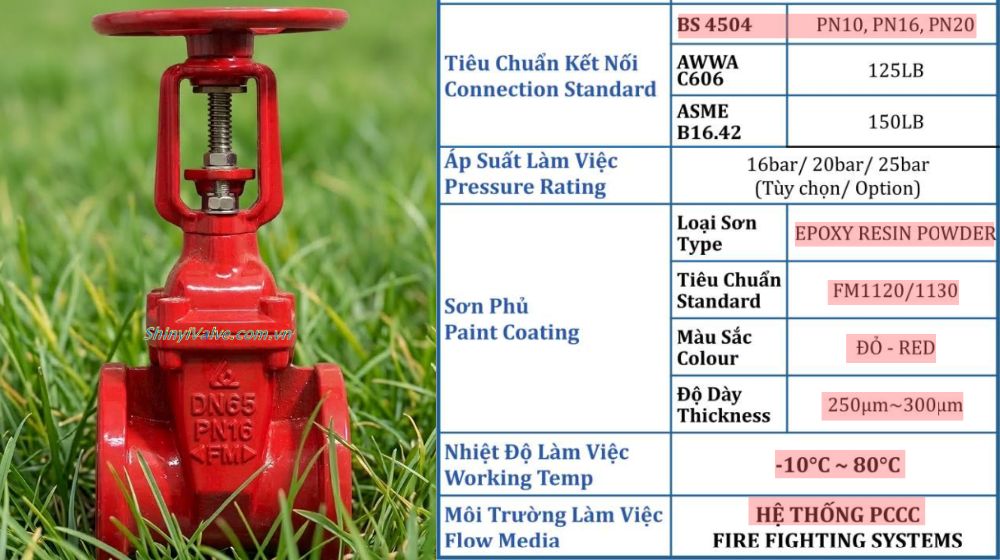

4. Đặc tính kỹ thuật của FRHX-0065 PN10 16

Shinyi FRHX-0065-10(16) được thiết kế với các tiêu chuẩn kỹ thuật phù hợp cho hệ thống phòng cháy chữa cháy, đảm bảo khả năng vận hành ổn định và độ bền cao trong quá trình sử dụng. Các đặc tính kỹ thuật của FRHX-0065 PN10 16 được thể hiện qua những thông số cơ bản sau:

• Tiêu chuẩn kết nối: BS 4504
• Áp suất: PN10 (PN10 là gì) / PN16 (PN16 là gì) / PN20
• Loại sơn phủ: Epoxy Resin Powder
• Tiêu chuẩn sơn: FM1120 / FM1130
• Màu sắc: Đỏ (Red)
• Độ dày lớp sơn: 250µm – 300µm
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống phòng cháy chữa cháy

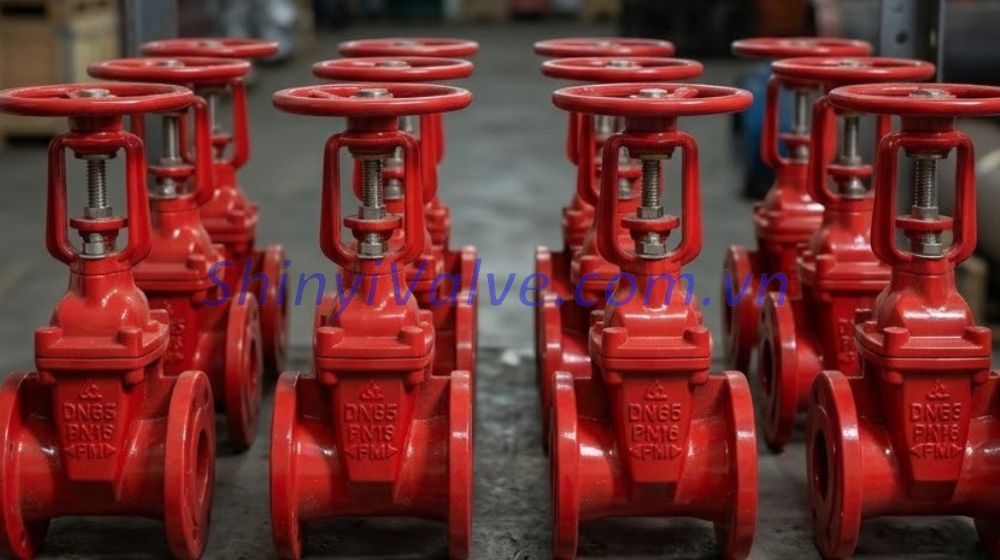

5. Đại lý Shinyi FRHX-0065-10(16)

Đại lý van Shinyi chúng tôi hiện đang cung cấp Shinyi FRHX-0065-10(16) chính hãng, đảm bảo nguồn gốc rõ ràng và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật dành cho hệ thống phòng cháy chữa cháy. Với model FRHX-0065 PN10 16, người mua có thể dễ dàng tiếp cận sản phẩm thông qua hệ thống kho hàng được bố trí tại hai khu vực chính, giúp việc giao hàng nhanh chóng và thuận tiện:
