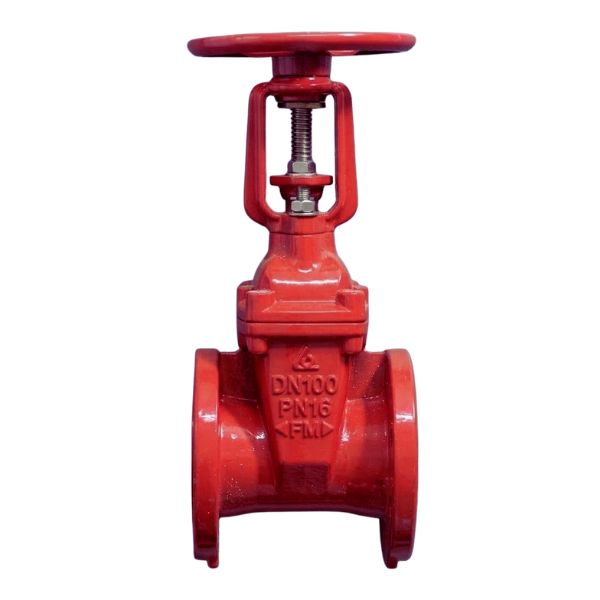

FRHX-0100-10(16)

Với thiết kế ty nổi dễ quan sát trạng thái đóng mở, Shinyi FRHX-0100-10(16) mang lại sự thuận tiện trong quá trình vận hành và kiểm tra hệ thống. Bên cạnh đó, van còn được đánh giá cao nhờ giá thành hợp lý do sản xuất trong nước và khả năng đáp ứng các cấp áp lực phổ biến trong hệ thống PCCC.

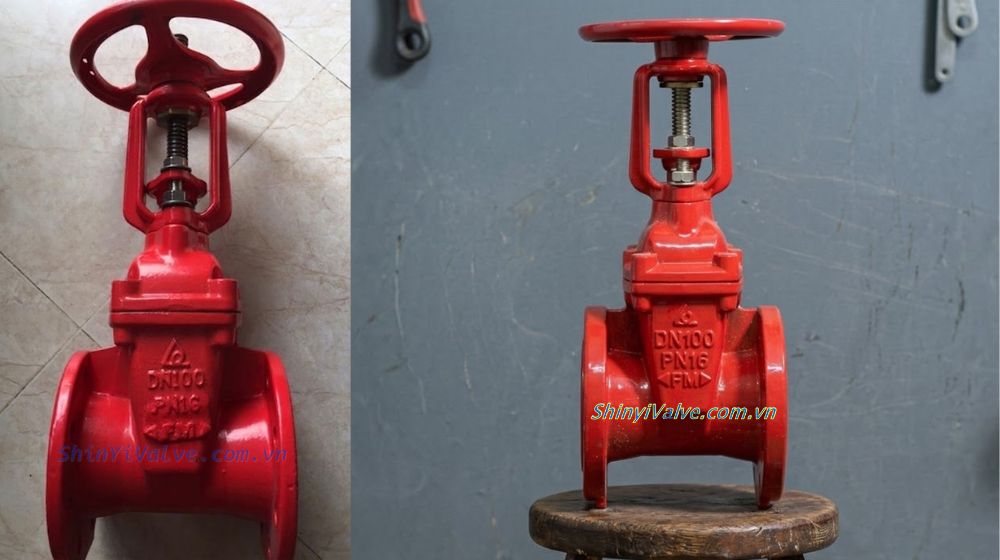

1. Shinyi FRHX-0100-10(16) là gì

Shinyi FRHX-0100-10(16) là model van cổng ty nổi UL FM Shinyi được thiết kế cho các hệ thống phòng cháy chữa cháy hiện nay. Thiết bị có kích thước danh nghĩa DN100, đồng thời ký hiệu 10(16) trên model cho biết van hoạt động ở cấp áp lực PN10 / PN16, vì vậy thiết bị còn được gọi là FRHX-0100 PN10 16 trong các tài liệu kỹ thuật và trao đổi mua bán vật tư.

Bên cạnh đó, loại van cổng DN100 này cũng được đánh giá cao trong nhóm UL FM Valve khi đáp ứng đầy đủ các tiêu chuẩn kỹ thuật áp dụng cho hệ thống PCCC hiện nay tại Việt Nam

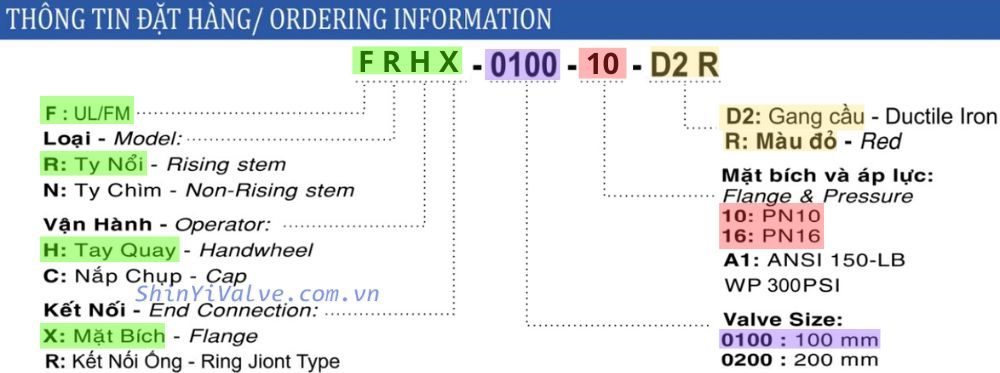

2. Thông số đặt hàng FRHX-0100 PN10 16

Trong catalogue của nhà sản xuất van Shinyi, model Shinyi FRHX-0100-10(16) được thể hiện bằng hệ thống ký hiệu giúp người dùng dễ dàng nhận biết tiêu chuẩn, kích thước và vật liệu chế tạo. Cụ thể, mã FRHX-0100 PN10 16 mang ý nghĩa của các ký hiệu sau:

• F: Đại diện cho tiêu chuẩn UL FM
• R: Loại van cửa ty nổi (Rising gate valve)
• H: Vận hành bằng tay quay (Handwheel)
• X: Kết nối mặt bích (Flange )
• 0100: Kích thước van DN100 (>Tìm hiểu thêm DN100 là phi bao nhiêu)
• 10 / 16: Cấp áp lực PN10 / PN16
• D2: Vật liệu thân là gang cầu (>Hiểu sâu hơn về gang cầu là gì)
• R: Màu đỏ (Red)

3. Kích thước của Shinyi FRHX-0100-10(16)

Đối với các hệ thống sử dụng đường ống DN100, việc nắm rõ kích thước lắp đặt của FRHX-0100 PN10 16 là yếu tố quan trọng trong quá trình thiết kế và thi công. Các thông số kích thước cơ bản của Shinyi FRHX-0100-10(16) được thể hiện như sau:

• Kích thước danh nghĩa: DN100
• Kích thước theo hệ inch: 4″
• Chiều dài của van (L): 229mm
• Chiều cao khi đóng (Hc): 445mm
• Chiều cao khi mở (Ho): 546mm
• Đường kính ngoài bích (D): 220mm
• Khoảng cách tâm lỗ bulong (K): 180mm
• Số lỗ bulong & đường kính lỗ (n-Ød): 8-Ø19
• Chiều dày mặt bích (C): 19mm
• Bán kính tay quay (R): 250mm

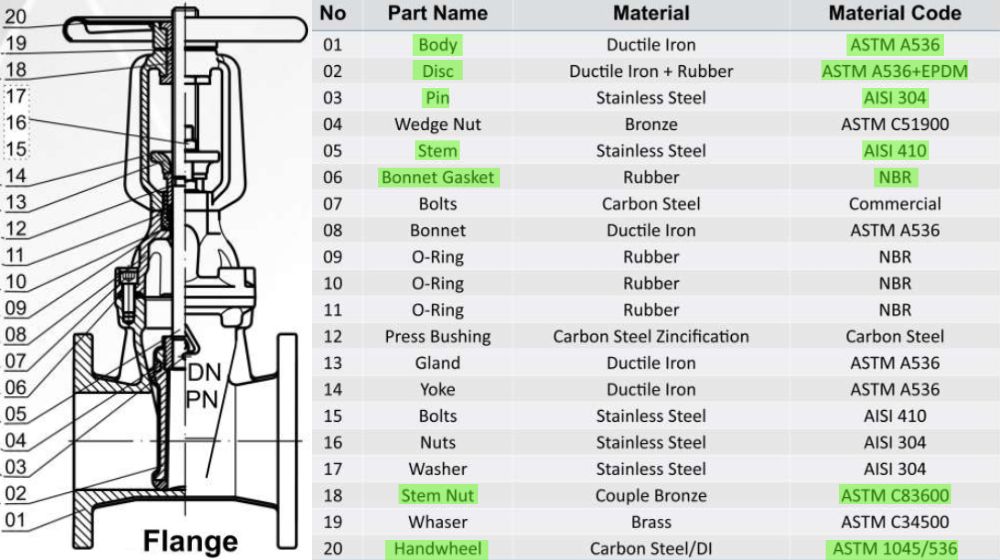

4. Cấu tạo của FRHX-0100 PN10 16

Về mặt kết cấu, FRHX-0100 PN10 16 là dòng van cổng Shinyi được hình thành từ nhiều bộ phận cơ khí khác nhau nhằm đảm bảo độ kín và độ bền khi làm việc. Dưới đây là các bộ phận chính của Shinyi FRHX-0100-10(16).

• Thân van: Được chế tạo từ gang cầu tiêu chuẩn ASTM A536
• Đĩa van: Làm từ gang bọc cao su EPDM
• Ty van: Chế tạo từ thép không gỉ 410 (AISI 410 là gì)
• Chốt liên kết: Làm từ inox (AISI 304 là gì)
• Gioăng: Sử dụng cao su NBR
• Bạc lót: Được làm từ thép cacbon mạ kẽm
• Đai ốc ty: Chế tạo từ đồng hợp kim tiêu chuẩn ASTM C83600
• Tay quay: Làm từ thép cacbon hoặc gang >Tìm hiểu chi tiết: Gang là kim loại gì

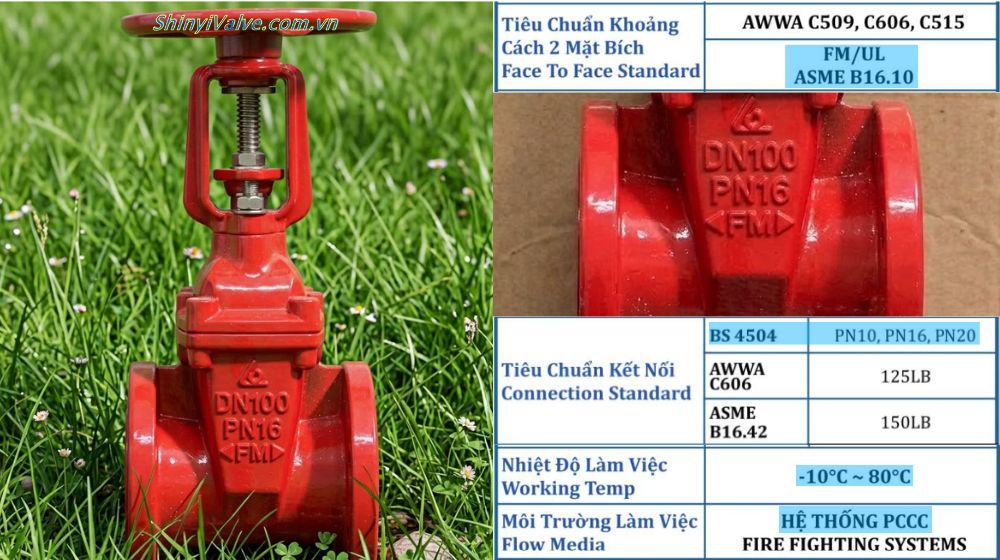

5. Đặc điểm kỹ thuật của Shinyi FRHX-0100-10(16)

FRHX-0100 PN10 16 được thiết kế theo các tiêu chuẩn kỹ thuật dành cho hệ thống phòng cháy chữa cháy, đảm bảo khả năng vận hành ổn định và độ bền cao trong quá trình sử dụng. Các đặc điểm kỹ thuật chính của Shinyi FRHX-0100-10(16) bao gồm:

• Tiêu chuẩn khoảng cách hai mặt bích: AWWA C509, AWWA C606, AWWA C515
• Tiêu chuẩn chiều dài lắp đặt: ASME B16.10 (UL/FM)
• Tiêu chuẩn kết nối: BS 4504
• Cấp áp lực làm việc: PN10 (PN10 là gì) / PN16 (PN16 là gì) / PN20
• Nhiệt độ làm việc: -10°C đến 80°C
• Môi trường làm việc: Hệ thống phòng cháy chữa cháy
