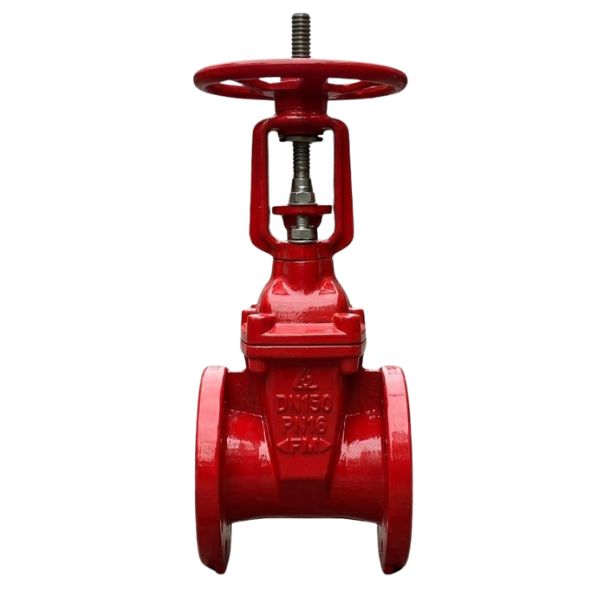

FRHX-0150-10(16)

Trên thị trường thiết bị PCCC hiện nay, Shinyi FRHX-0150-10(16) là một trong những model van Shinyi được quan tâm nhiều trong nhóm van cổng ty nổi. Van được thiết kế nhằm đáp ứng các yêu cầu kỹ thuật và độ bền khi làm việc trong hệ thống phòng cháy chữa cháy.

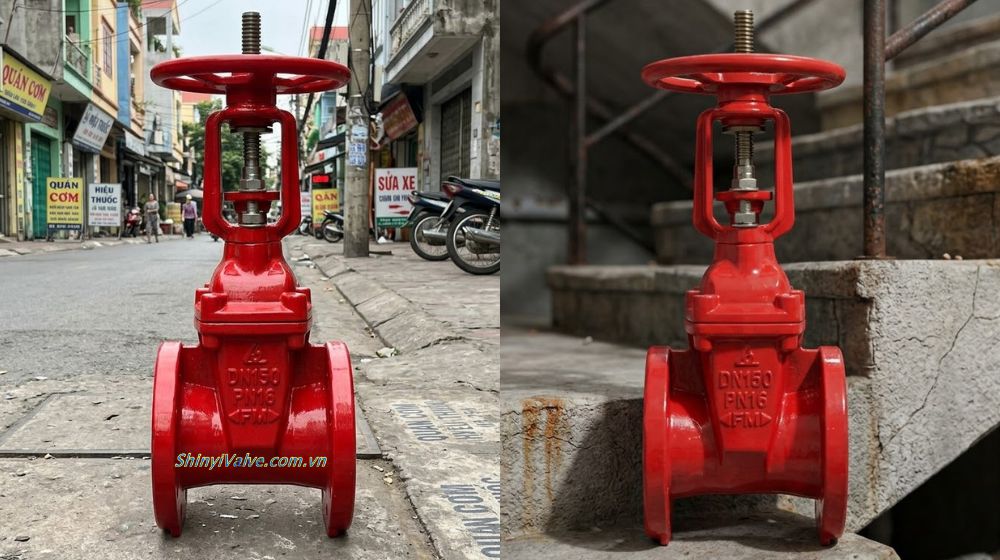

1. Tổng quan về Shinyi FRHX-0150-10(16)

Shinyi FRHX-0150-10(16) là model van cổng ty nổi UL FM Shinyi được sử dụng phổ biến trong các hệ thống phòng cháy chữa cháy có đường ống kích thước lớn. Với kích thước danh nghĩa DN150 cùng khả năng đáp ứng cấp áp lực PN10 / PN16, thiết bị giúp đảm bảo lưu lượng ổn định và độ tin cậy khi vận hành trong hệ thống PCCC.

Bên cạnh đó, model này cũng thuộc nhóm van cổng DN150 được sử dụng phổ biến trong các hệ thống PCCC và thường được gọi là FRHX-0150 PN10 16 trong catalogue kỹ thuật cũng như quá trình trao đổi, đặt mua thiết bị.

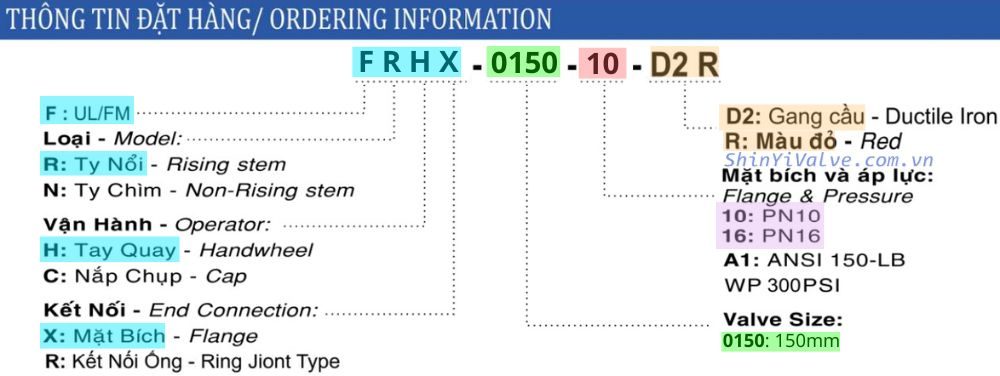

2. Thông tin đặt hàng FRHX-0150 PN10 16

Để thuận tiện trong việc lựa chọn và đặt hàng, nhà sản xuất Shinyi sử dụng hệ thống ký hiệu model thể hiện trực tiếp trên mã sản phẩm. Đối với FRHX-0150 PN10 16, từng ký tự trong mã Shinyi FRHX-0150-10(16) đều đại diện cho các thông tin kỹ thuật quan trọng của van

• F: Đại diện cho chuẩn UL FM Valve
• R: Ký hiệu van cửa ty nổi (Rising gate valve)
• H: Kiểu vận hành bằng tay quay (Handwheel)
• X: Dạng kết nối mặt bích
• 0150: Kích thước danh nghĩa của van DN150
• 10 / 16: Cấp áp lực làm việc PN10 / PN16
• D2: Vật liệu thân bằng gang cầu (Ductile Iron)
• R: Màu sơn đỏ (Red)

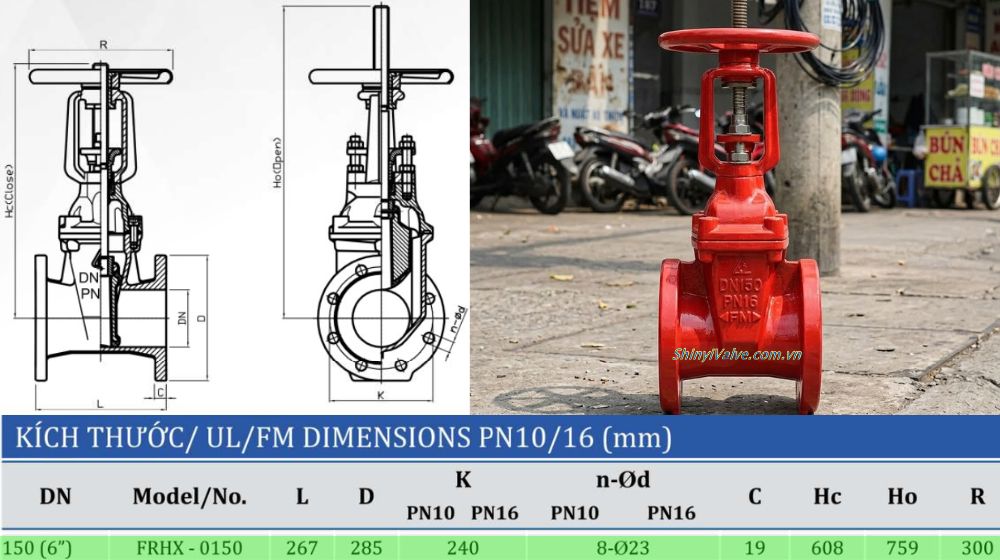

3. Kích thước của Shinyi FRHX-0150-10(16)

Trong quá trình lựa chọn và lắp đặt van cổng Shinyi cho hệ thống đường ống DN150, các thông số kích thước của thiết bị cần được xác định rõ ràng để đảm bảo khả năng lắp đặt chính xác. Dưới đây là các kích thước cơ bản của Shinyi FRHX-0150-10(16) theo catalogue kỹ thuật của nhà sản xuất:

• Kích thước danh nghĩa: DN150 (>Hiểu sâu hơn qua bài viết DN150 là phi bao nhiêu)
• Kích thước theo hệ inch: 6″
• Chiều dài của van (L): 267 mm
• Đường kính ngoài mặt bích (D): 285 mm
• Khoảng cách tâm lỗ bulong (K): 240 mm
• Số lỗ bulong & đường kính lỗ (n-Ød): 8-Ø23
• Chiều dày mặt bích (C): 19 mm
• Chiều cao khi đóng (Hc): 608 mm
• Chiều cao khi mở (Ho): 759 mm
• Bán kính tay quay (R): 300 mm

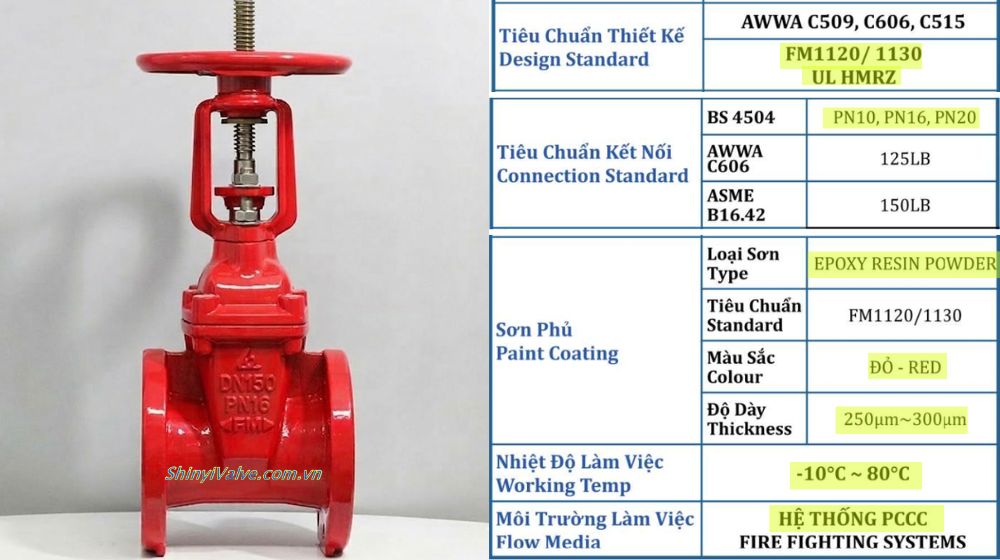

4. Đặc tính kỹ thuật của FRHX-0150 PN10 16

Về mặt kỹ thuật, Shinyi FRHX-0150-10(16) được sản xuất theo các tiêu chuẩn áp dụng cho thiết bị sử dụng trong hệ thống phòng cháy chữa cháy. Nhờ đó, van đảm bảo khả năng vận hành ổn định, độ bền cao và đáp ứng yêu cầu kỹ thuật trong nhiều hệ thống PCCC hiện nay. Các thông số kỹ thuật chính của FRHX-0150 PN10 16 bao gồm:

• Tiêu chuẩn thiết kế: FM 1120 & 1130 / UL HMRZ
• Tiêu chuẩn kết nối: BS 4504
• Cấp áp lực: PN10 (PN10 là gì) / PN16 (PN16 là gì) / PN20
• Sơn phủ: Epoxy resin powder
• Độ dày lớp sơn: 250 ~ 300 µm
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống PCCC

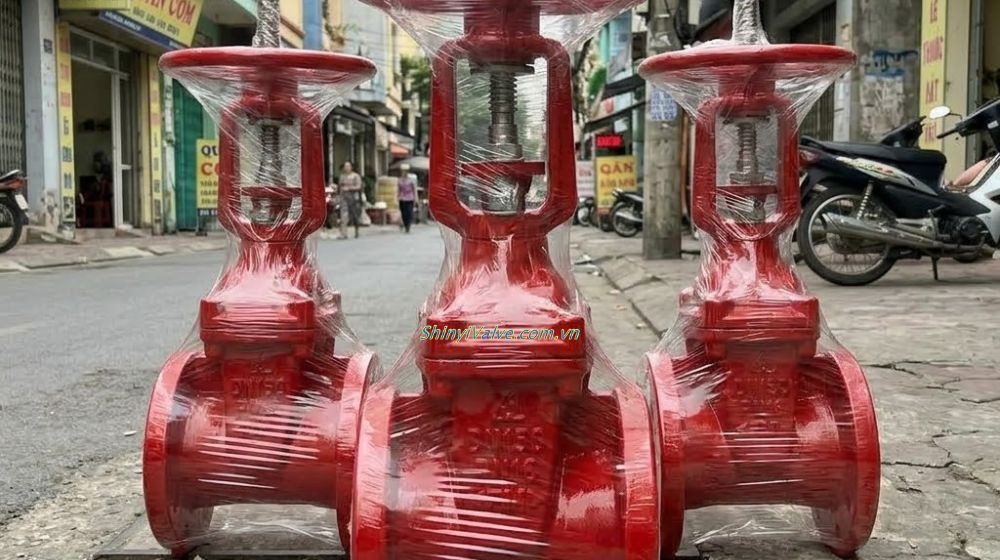

5. Kho Shinyi FRHX-0150-10(16)

Hiện nay, Shinyi FRHX-0150-10(16) luôn được duy trì sẵn tại kho của đại lý van Shinyi chúng tôi nhằm đáp ứng nhanh nhu cầu của các công trình và dự án PCCC. FRHX-0150 PN10 16 được bảo quản theo tiêu chuẩn kỹ thuật, đầy đủ chứng từ và sẵn sàng cung cấp cho khách hàng trên toàn quốc.
