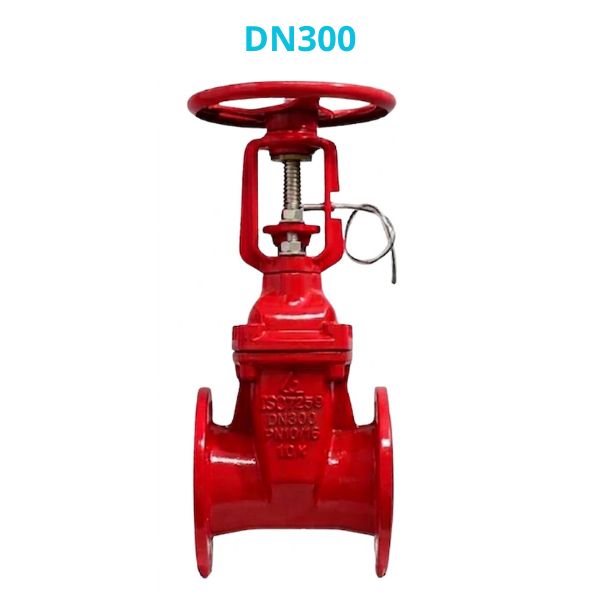

GRSX DN300

Van Shinyi GRSX DN300 là dòng van cổng tín hiệu kích thước lớn, được thiết kế cho các tuyến ống chính trong hệ thống phòng cháy chữa cháy

1. Van Shinyi GRSX DN300 thuộc nhóm van nào

Trong dải kích thước van cổng tín hiệu Shinyi, DN300 là một trong những kích thước lớn được sử dụng cho các hệ thống yêu cầu lưu lượng nước cao. Nếu các dòng DN50, DN65 hay DN80 thường xuất hiện trên các nhánh cấp nước, thì van Shinyi GRSX DN300 lại được lắp đặt chủ yếu trên các tuyến ống trục hoặc hệ thống cấp nước chữa cháy quy mô lớn

Một số vị trí ứng dụng chính của van Shinyi GRSX DN300 là:

• Tuyến ống chính của hệ thống PCCC
• Trạm bơm chữa cháy công nghiệp
• Khu công nghiệp và nhà máy sản xuất
• Kho hàng, trung tâm logistics
• Hệ thống cấp nước đô thị

Nhờ kích thước lớn cùng thiết kế van cổng mặt bích, sản phẩm cho phép kiểm soát lưu lượng nước hiệu quả và đảm bảo khả năng vận hành ổn định cho toàn bộ hệ thống

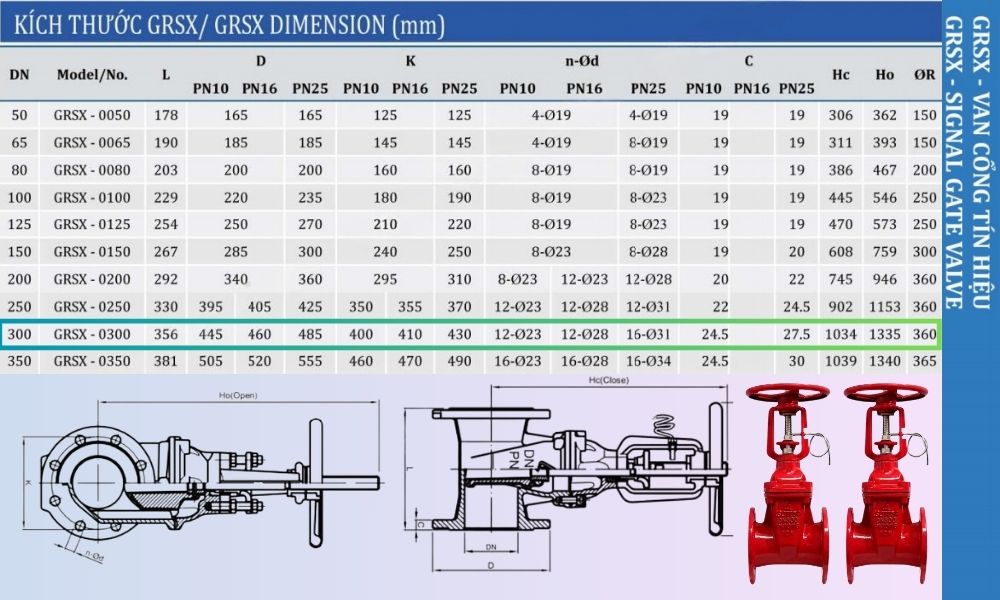

2. Kích thước của Shinyi GRSX-0300

Đối với các dòng van kích thước lớn, thông số kích thước luôn là yếu tố cần kiểm tra trước khi đặt hàng nhằm đảm bảo đủ không gian lắp đặt và vận hành. Theo catalogue của nhà sản xuất, van cổng gang Shinyi GRSX-0300 có các thông số cơ bản:

• Kích thước danh nghĩa: DN300
• Chiều dài thân van (L): 356 mm
• Đường kính mặt bích (D): 445 ~ 485 mm
• Khoảng cách lỗ bulong (K): 400 ~ 430 mm
• Số lỗ bulong: 12 lỗ
• Chiều cao khi đóng (Hc): 1034 mm
• Chiều cao khi mở (Ho): 1335 mm
• Đường kính tay quay: 360 mm

3. Vật liệu của van Shinyi GRSX DN300

Độ bền của van Shinyi GRSX DN300 đến từ hệ vật liệu được lựa chọn phù hợp với môi trường làm việc trong hệ thống chữa cháy. Các bộ phận chính gồm:

• Thân van và nắp van: Gang cầu tiêu chuẩn ASTM A536
• Lá van: Gang cầu bọc cao su EPDM
• Ty van: Inox AISI 304 hoặc AISI 410
• Đai ốc lá van: Đồng Bronze ASTM C51900
• Gioăng và O-ring: Cao su NBR

4. Ưu điểm của bộ tín hiệu trên Shinyi GRSX-0300

Điểm khác biệt quan trọng giữa van Shinyi GRSX DN300 và nhiều dòng van cổng Shinyi thông thường nằm ở bộ tín hiệu giám sát trạng thái đóng mở van. Bộ tín hiệu này mang lại nhiều lợi ích cho công tác quản lý hệ thống PCCC:

• Theo dõi trạng thái đóng hoặc mở của van theo thời gian thực
• Hỗ trợ kết nối với hệ thống báo cháy trung tâm
• Giúp kỹ thuật viên nhanh chóng phát hiện van bị đóng ngoài ý muốn
• Hạn chế nguy cơ mất nguồn cấp nước chữa cháy
• Hỗ trợ công tác kiểm tra, nghiệm thu và bảo trì hệ thống

Đối với các công trình quy mô lớn sử dụng đường ống DN300, việc kiểm soát trạng thái vận hành của van có ý nghĩa rất quan trọng. Chỉ cần một van trên tuyến chính bị đóng nhầm cũng có thể ảnh hưởng đến khả năng cấp nước của toàn bộ hệ thống

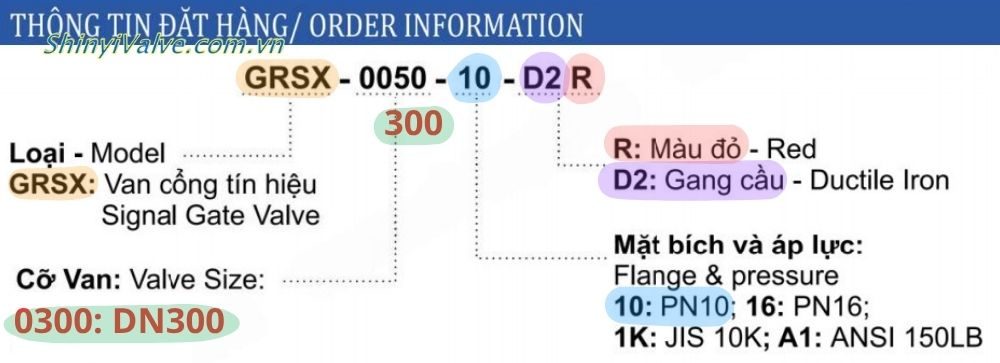

5. Cách đọc mã đặt hàng van Shinyi GRSX DN300

Khi làm việc với đại lý van Shinyi, người mua thường gặp mã sản phẩm đầy đủ như:

GRSX-0300-10-D2 R

Mã này được sử dụng để nhận diện chính xác phiên bản sản phẩm trong catalogue. Ý nghĩa từng phần gồm:

• GRSX: Ký hiệu dòng van cổng tín hiệu Shinyi
• 0300: Kích thước danh nghĩa DN300
• 10: Ký hiệu về áp lực làm việc PN10 >> Đọc thêm PN10 là gì
• D2: Chỉ vật liệu gang cầu
• R: Chỉ màu đỏ bên ngoài van

Khi đặt hàng, người mua nên cung cấp đầy đủ mã GRSX-0300-10-D2 R hoặc model Shinyi GRSX-0300 để nhà cung cấp kiểm tra chính xác cấu hình sản phẩm, tránh nhầm lẫn giữa các phiên bản
