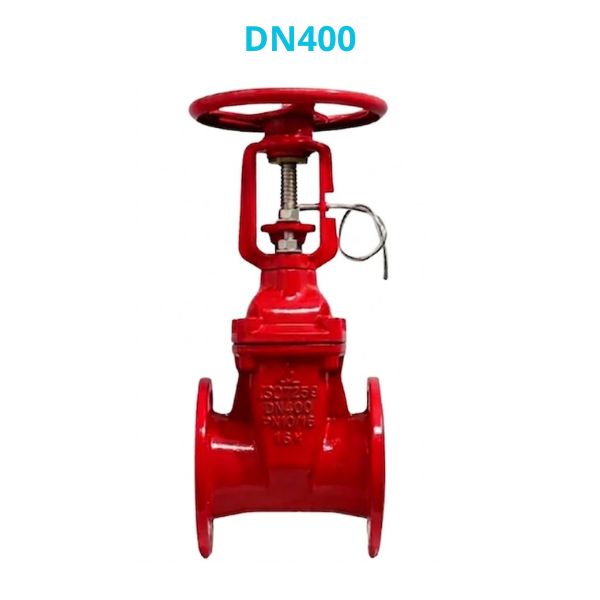

GRSX DN400

Van Shinyi GRSX DN400 là dòng van cổng tín hiệu kích thước lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống phòng cháy chữa cháy. Dưới đây là 4 lưu ý cần kiểm tra khi thi công nhằm đảm bảo hệ thống vận hành ổn định

1. Van Shinyi GRSX DN400 dùng cho tuyến ống nào

Trong hệ thống phòng cháy chữa cháy, van Shinyi GRSX DN400 thuộc nhóm kích thước lớn, thường được lắp đặt trên các tuyến ống có lưu lượng nước cao. Đây là dòng van cổng tín hiệu Shinyi được sử dụng để vừa kiểm soát dòng chảy vừa giám sát trạng thái vận hành của hệ thống.

Một số vị trí lắp đặt phổ biến của van Shinyi GRSX DN400 gồm:

• Tuyến ống trục chính của hệ thống PCCC
• Đường ống sau máy bơm chữa cháy
• Hệ thống vòng cấp nước chữa cháy ngoài nhà
• Nhà máy công nghiệp quy mô lớn
• Trung tâm logistics và kho hàng
• Hệ thống cấp nước kỹ thuật có lưu lượng lớn

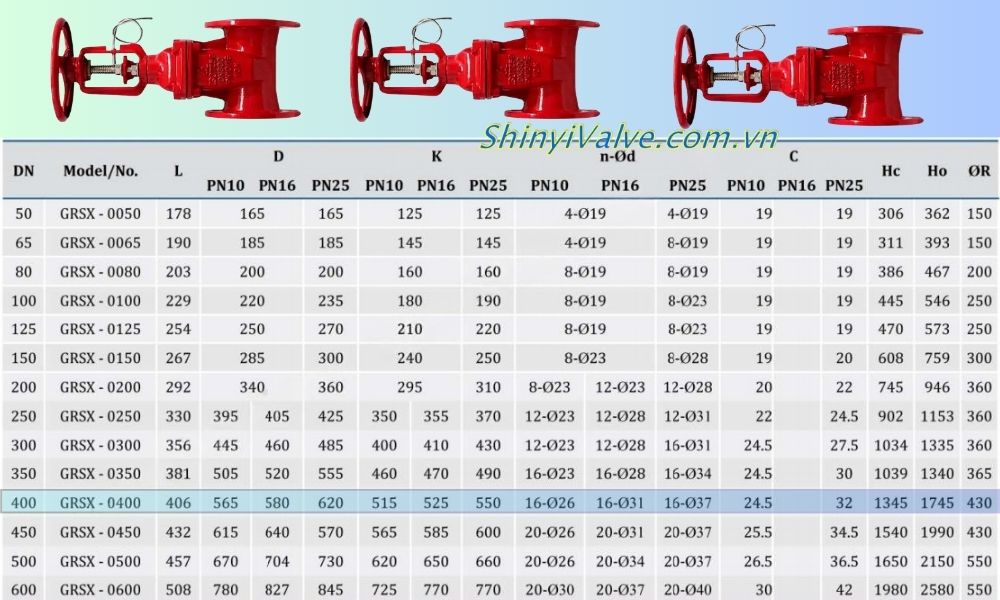

2. Kích thước lắp đặt của van Shinyi GRSX DN400

Khi lựa chọn van cổng mặt bích cỡ DN400, việc đọc hiểu bảng kích thước là rất quan trọng vì GRSX-0400 có kích thước và trọng lượng lớn hơn nhiều so với các model thông dụng. Theo catalogue của nhà sản xuất, Shinyi GRSX-0400 có các thông số chính là:

• Chiều dài thân van (L): 406 mm
• Đường kính mặt bích (D): 565 ~ 620 mm
• Khoảng cách lỗ bulong (K): 515 ~ 550 mm
• Số lỗ bulong: 16 lỗ
• Chiều cao khi đóng (Hc): 1345 mm
• Chiều cao khi mở (Ho): 17450 mm
• Đường kính tay quay (ØR) : 430 mm

Trong đó:

• D giúp đối chiếu với tiêu chuẩn mặt bích của đường ống
• K quyết định vị trí lắp bulong liên kết
• Hc và Ho giúp tính toán chiều cao phòng kỹ thuật
• ØR giúp xác định khoảng không thao tác tay quay

3. Vì sao cần kiểm tra không gian trước khi lắp đặt

Đây là một trong những lưu ý thường bị bỏ qua khi lựa chọn van Shinyi GRSX DN400. Nếu không kiểm tra trước không gian lắp đặt có thể gặp các vấn đề:

• Không đủ chiều cao để mở hết hành trình van
• Khó thao tác tay quay
• Khó tháo lắp trong quá trình bảo trì
• Ảnh hưởng tới các đường ống hoặc thiết bị lân cận

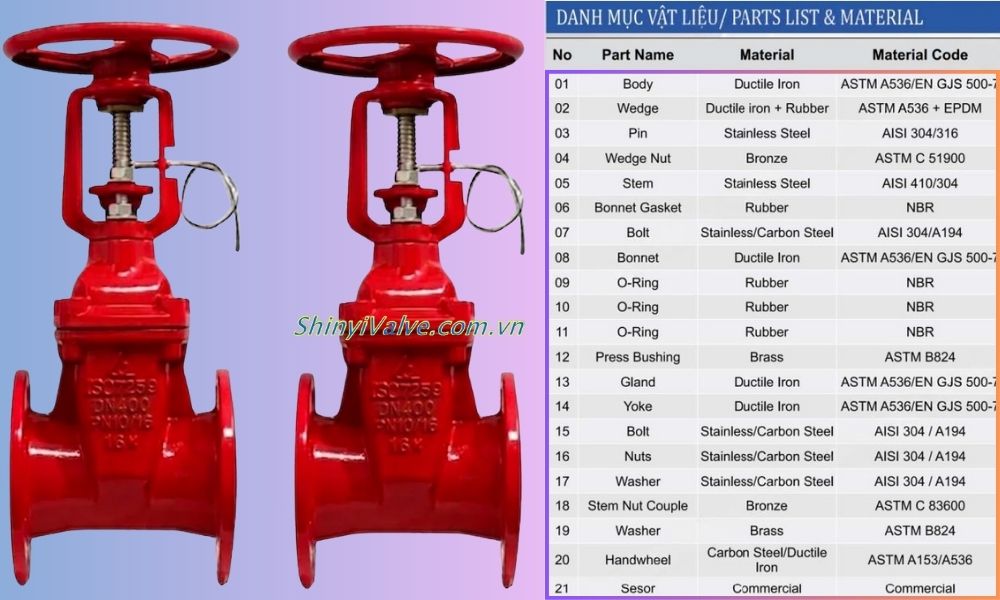

4. Vật liệu của van Shinyi GRSX DN400

Độ bền của van cổng gang GRSX DN400 đến từ hệ vật liệu được thiết kế chuyên dụng cho hệ thống cấp nước và PCCC. Các bộ phận chính gồm:

• Thân van và nắp van: Gang cầu tiêu chuẩn ASTM A536
• Lá van: Inox AISI 304 hoặc AISI 410
• Đai ốc lá van: Đồng Bronze ASTM C51900
• Gioăng: Cao su NBR

Việc sử dụng gang cầu mác ASTM A536 giúp thân van cổng Shinyi model GRSX-0400 là:

• Chịu áp lực tốt hơn gang xám thông thường
• Tăng độ bền cơ học
• Hạn chế nứt vỡ trong quá trình vận hành
• Phù hợp với các tuyến ống kích thước lớn

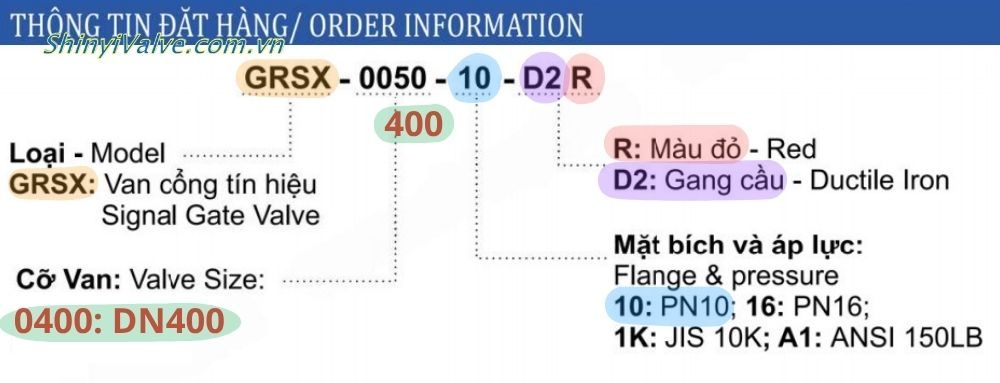

5. Đọc hiểu mã đặt hàng Shinyi GRSX-0400

Trong catalogue hoặc báo giá từ đại lý van Shinyi, người mua thường gặp mã sản phẩm:

GRSX-0400-10-D2 R

Mỗi ký hiệu trong mã đều mang ý nghĩa riêng:

• GRSX: Ký hiệu dòng van cổng tín hiệu Shinyi
• 0400: Kích thước danh nghĩa DN400
• 10: Chỉ mức áp lực làm việc PN10 >> Đọc thêm PN10 là gì
• D2: Chỉ mã vật liệu gang cầu
• R: Ký hiệu màu của van (Đỏ)
