Khác biệt giữa GGG60 – GGG50 là gì?

GGG50 và GGG60 là loại gang cầu cao cấp đang được ứng dụng rộng rãi trong các ngành công nghiệp nặng. Với đặc tính cơ lý vượt trội và khả năng chịu tải cao, vật liệu này đang trở thành lựa chọn hàng đầu cho các ứng dụng kỹ thuật đòi hỏi độ bền và tuổi thọ cao. Hãy cùng chúng tôi khám phá toàn diện về loại gang đặc biệt này.

1. GGG50 là gì? Giải mã thông số kỹ thuật quan trọng

GGG50 và GGG60 là loại gang cầu (hay còn gọi là gang dẻo/ductile iron) có cấu trúc graphit hình cầu phân bố đều trong nền sắt. Ký hiệu “GGG” xuất phát từ tiêu chuẩn Đức (DIN), trong đó

• “G” đầu tiên đại diện cho vật liệu đúc (Guss)
• “G” thứ hai đại diện cho gang (Grey iron)
• “G” thứ ba đại diện cho Graphit hình cầu.
• Số “50” chỉ độ bền kéo tối thiểu đạt 500 N/mm² (MPa).
• Số “60” chỉ độ bền kéo tối thiểu đạt 600 N/mm² (MPa).

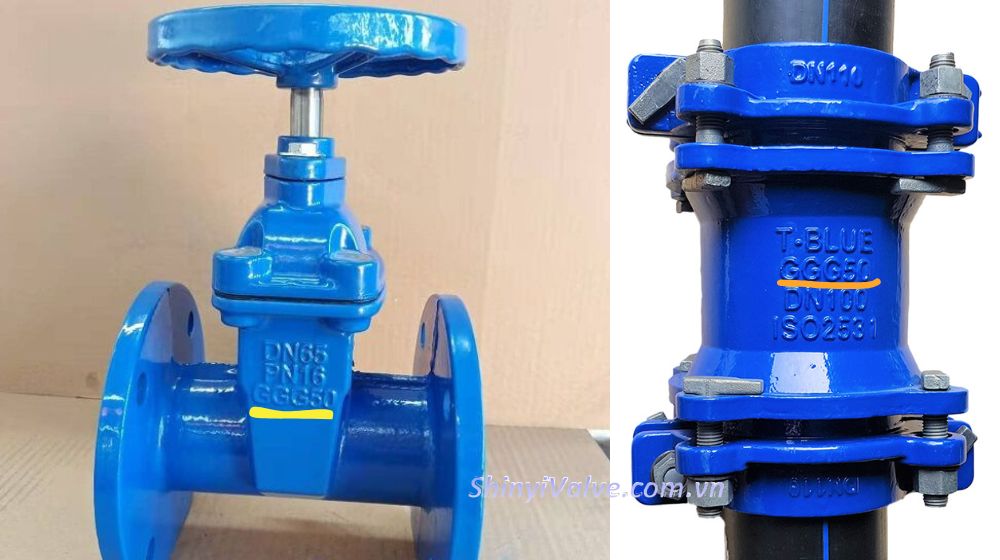

ANH 1

1.1 Thành phần hóa học của GGG50

Thành phần hóa học của GGG50 bao gồm:

• Carbon (C): 3.4 ~ 3.85%
• Silicon (Si): 2.3 ~ 3.1%
• Manganese (Mn): 0.1 ~ 0.3%
• Sulfur (S): ≤ 0.02%
• Phosphorus (P): ≤ 0.10%
• Phần còn lại là sắt (Fe)

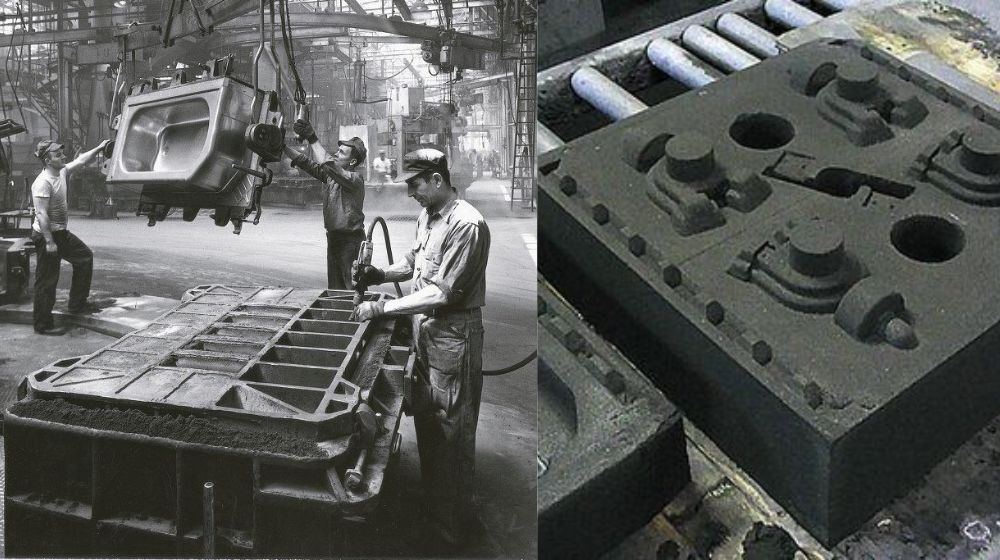

ANH 2

Ngoài ra, để đạt được cấu trúc graphit hình cầu, trong quá trình sản xuất thường bổ sung các nguyên tố như magiê (Mg), cerium (Ce) hoặc các đất hiếm khác với hàm lượng nhỏ nhằm xúc tiến sự hình thành graphit dạng cầu.

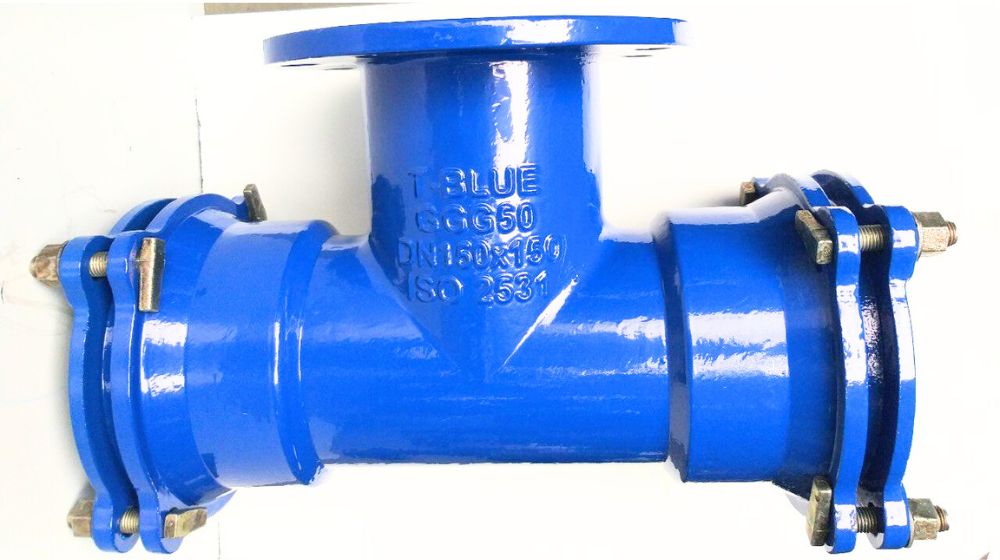

1.2 Đặc tính cơ lý của GGG50

GGG50 sở hữu các đặc tính cơ lý ưu việt:

• Độ bền kéo (Rm): ≥ 500 N/mm²
• Giới hạn chảy (σ0.2B): ≥ 320 N/mm²
• Độ dãn dài (A): ≥ 7%
• Độ cứng Brinell (HB): 170-230 HB
• Mô đun đàn hồi (E): 169 kN/mm²
• Cường độ chịu nén: 900 N/mm²
• Ứng suất cắt: 450 N/mm²
• Tỷ lệ hạt graphit loại I+II: ≥ 85%

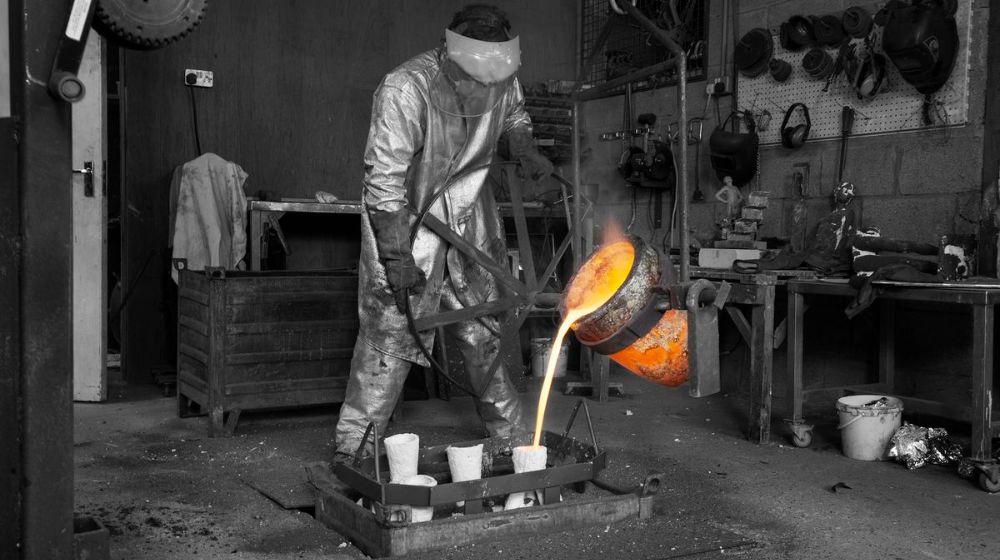

ANH 3

Với cấu trúc nền ferritic-pearlitic, GGG50 tạo ra sự cân bằng lý tưởng giữa độ cứng và độ dẻo dai, khiến nó trở thành vật liệu đa năng trong nhiều ứng dụng kỹ thuật.

2. So sánh GGG50 với GGG60 và các loại gang khác

Để hiểu rõ hơn về vị trí của GGG50 trong “gia đình” gang cầu, chúng ta cần so sánh nó với các loại gang tương tự, đặc biệt là GGG60 – một loại gang cầu có độ bền cao hơn.

2.1 GGG50 và GGG60: Sự khác biệt về thành phần và đặc tính

So sánh các thông số chính giữa GGG50 và GGG60:

GGG60 có độ bền cao hơn nhưng kém dẻo dai hơn GGG50. Điều này là do GGG60 có hàm lượng pearlite cao hơn trong cấu trúc nền, trong khi GGG50 có cấu trúc ferritic-pearlitic cân bằng hơn.

2.2 So sánh với các loại gang và tiêu chuẩn quốc tế

GGG50 có các mác tương đương theo tiêu chuẩn quốc tế:

• EN 1563 (Châu Âu): EN-GJS-500-7
• ASTM A536 (Mỹ): Mác 80-55-06
• JIS G5502 (Nhật Bản): FCD500-7
• ISO 1083: ISO 500-7

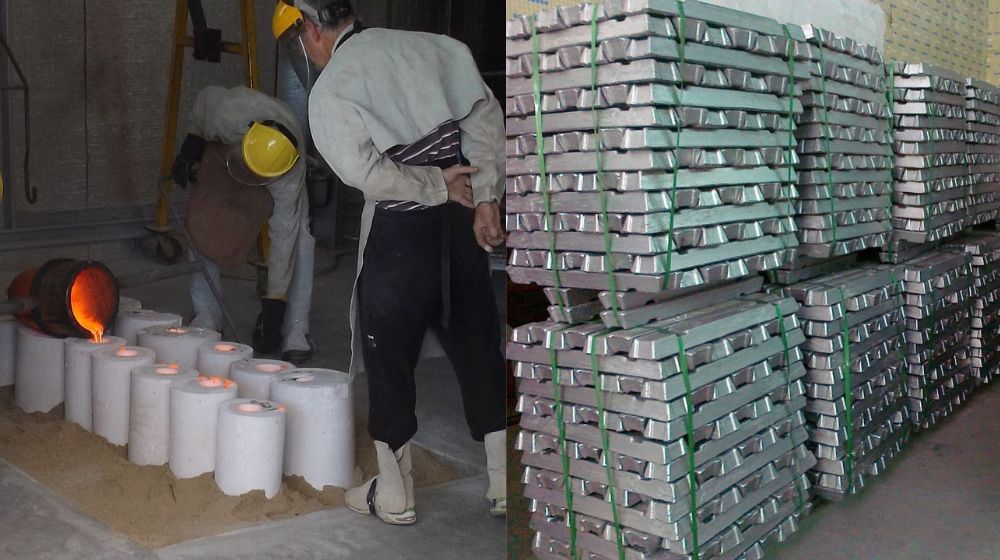

ANH 4

So với gang xám thông thường, GGG50 cung cấp:

• Độ bền kéo cao hơn khoảng 2 lần
• Khả năng chịu va đập tốt hơn nhiều lần
• Độ dẻo cao hơn đáng kể
• Khả năng chống mài mòn tương đương hoặc tốt hơn

Đặc biệt, so với thép, GGG50 có khả năng hấp thụ rung động tốt hơn và khả năng đúc phức tạp với chi phí thấp hơn, trong khi vẫn duy trì được độ bền tương đối cao.

3. Ứng dụng thực tế của GGG50 trong công nghiệp

Với đặc tính cơ lý ưu việt, GGG50 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp đòi hỏi vật liệu có độ bền cao, chịu được tải trọng lớn và có độ dẻo dai tốt.

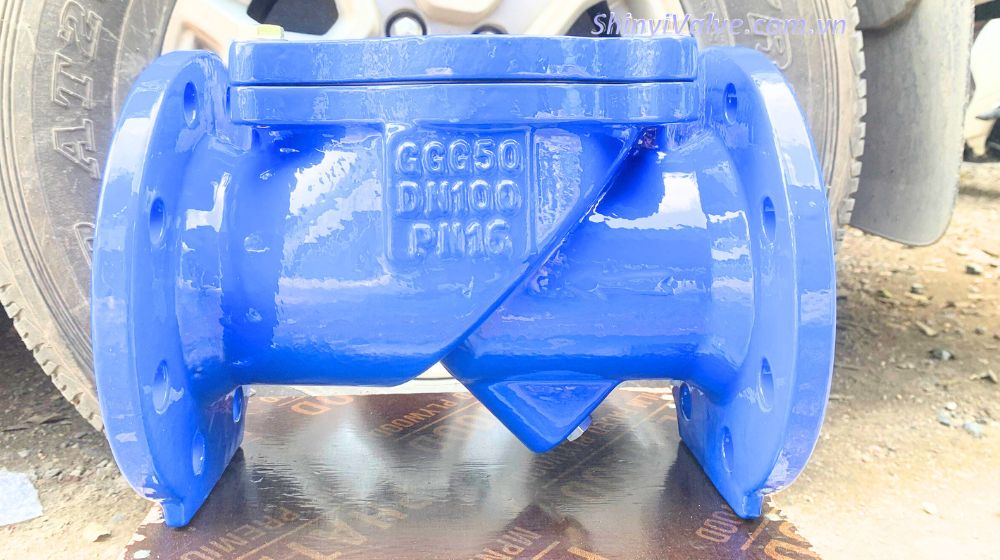

3.1 Ứng dụng trong hệ thống đường ống và van

Trong lĩnh vực đường ống và hệ thống thủy lực:

• Van cổng, van một chiều, van bướm – nơi cần độ bền cao và khả năng chống ăn mòn
• Thân van và các bộ phận chịu áp lực trong hệ thống nước, dầu và khí
• Khớp nối, mặt bích và các phụ kiện đường ống chịu áp lực cao
• Hệ thống ống cấp thoát nước công nghiệp và dân dụng

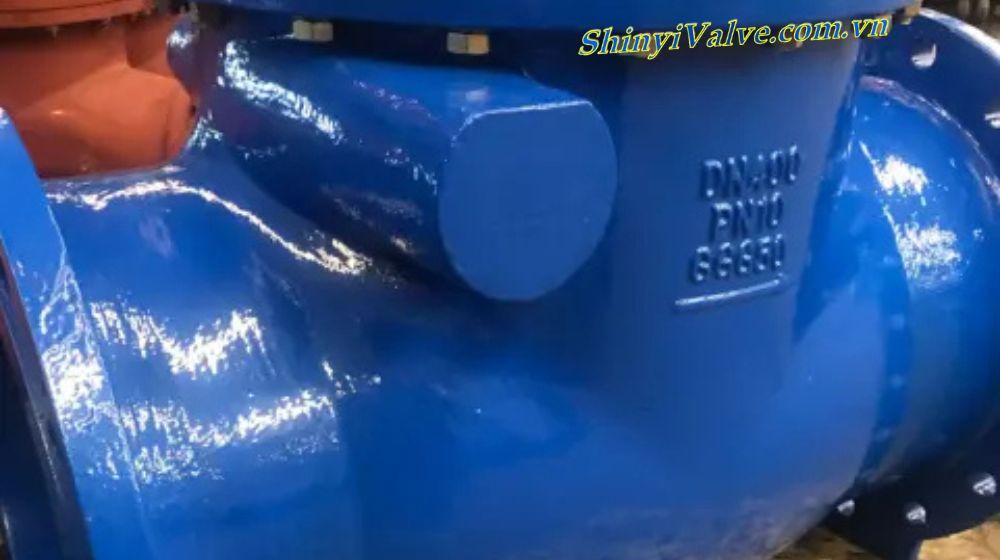

ANH 5

GGG50 đặc biệt phù hợp cho các ứng dụng này vì khả năng chịu áp suất cao, chống rò rỉ tốt và tuổi thọ dài.

3.2 Ứng dụng trong máy móc và thiết bị công nghiệp

Trong lĩnh vực máy móc công nghiệp:

• Thân máy và khung đỡ cho máy công cụ
• Các chi tiết truyền động như bánh răng, trục, puly và bánh đà
• Bộ phận máy nông nghiệp như máy cấy, máy gặt
• Các bộ phận trong hệ thống truyền động ô tô: vỏ ly hợp, vỏ vi sai, hộp số
• Các chi tiết chịu tải trọng động trong ngành khai thác mỏ và xây dựng

ANH 6

Nhờ khả năng chống mài mòn tốt và khả năng hấp thụ rung động cao, GGG50 giúp kéo dài tuổi thọ máy móc và giảm tiếng ồn trong vận hành.

3.3 Ứng dụng trong ngành đường sắt và vận tải

Trong lĩnh vực đường sắt và vận tải:

• Khối hãm và các bộ phận phanh
• Trục bánh xe và giá đỡ
• Các chi tiết chịu lực trong hệ thống giảm xóc
• Các bộ phận của động cơ diesel đường sắt

ANH 7

GGG50 được ưa chuộng trong ngành này nhờ khả năng chịu tải trọng va đập cao và khả năng làm việc ổn định trong điều kiện nhiệt độ thay đổi.

4. Quy trình sản xuất và kiểm soát chất lượng GGG50

Việc sản xuất GGG50 đòi hỏi quy trình kỹ thuật nghiêm ngặt và kiểm soát chất lượng chặt chẽ để đảm bảo đạt được các đặc tính cơ lý theo yêu cầu.

4.1 Quy trình sản xuất gang cầu GGG50

Quy trình sản xuất GGG50 bao gồm các bước chính:

1. Chuẩn bị nguyên liệu: Lựa chọn nguyên liệu chất lượng cao, thường là gang xám, thép phế liệu, ferosil, feroman và các phụ gia khác.
2. Nấu lỏng: Nấu hỗn hợp nguyên liệu trong lò cao tần hoặc lò cupola đến nhiệt độ khoảng 1500°C.
3. Xử lý cầu hóa: Bổ sung magiê (thường ở dạng hợp kim FeSiMg) để chuyển đổi graphit từ dạng tấm sang dạng cầu.
4. Cấy mầm: Thêm chất cấy mầm (thường là FeSi) để tăng số lượng hạt graphit và phân bố đều.
5. Đúc: Đổ kim loại lỏng vào khuôn (thường là khuôn cát) ở nhiệt độ khoảng 1350 ~ 1400°C.
6. Làm nguội: Kiểm soát tốc độ làm nguội để đạt được cấu trúc mong muốn.
7. Xử lý nhiệt: Thực hiện các quá trình như ủ, thường hóa hoặc tôi và ram tùy theo yêu cầu về cơ tính.
8. Gia công cơ khí: Gia công để đạt kích thước và hình dáng cuối cùng.

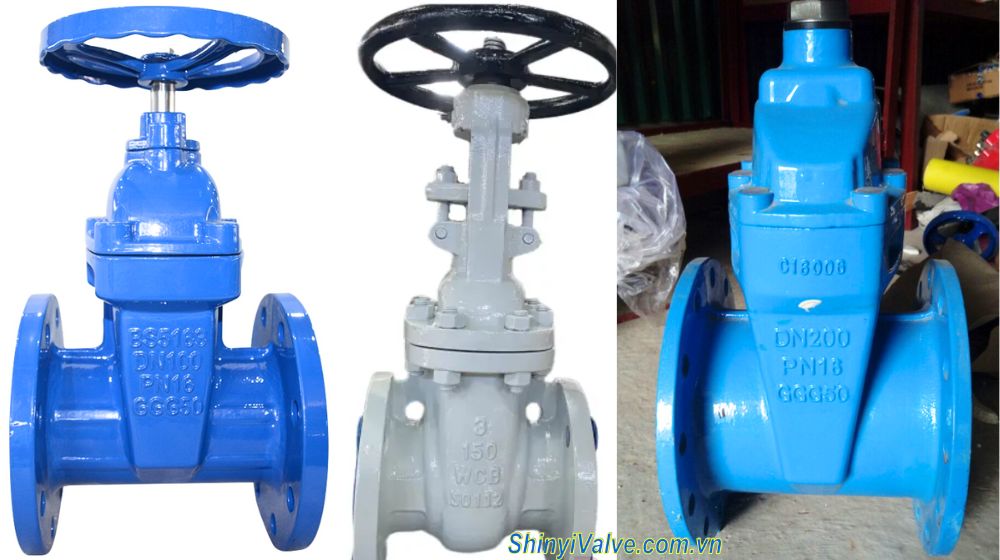

ANH 8

Trong quá trình sản xuất, việc kiểm soát hàm lượng lưu huỳnh, magiê dư và thời gian xử lý cầu hóa là vô cùng quan trọng để đảm bảo chất lượng của GGG50.

4.2 Phương pháp kiểm tra chất lượng GGG50

Kiểm tra chất lượng GGG50 bao gồm các phương pháp:

• Kiểm tra thành phần hóa học: Sử dụng máy phân tích quang phổ (Spectrometer) để xác định chính xác hàm lượng các nguyên tố.
• Kiểm tra cơ tính:
  • Thử kéo để xác định độ bền kéo, giới hạn chảy và độ dãn dài
  • Thử độ cứng bằng phương pháp Brinell
  • Thử độ dai va đập (khi có yêu cầu)
• Kiểm tra tổ chức tế vi:
  • Kiểm tra dạng, kích thước và phân bố của graphit
  • Xác định tỷ lệ ferrite/pearlite trong cấu trúc nền
  • Đánh giá tỷ lệ hạt graphit dạng cầu (nodularity)
• Kiểm tra không phá hủy:
  • Kiểm tra siêu âm để phát hiện khuyết tật bên trong
  • Kiểm tra bằng bột từ hoặc dung dịch thẩm thấu để phát hiện vết nứt bề mặt
  • Kiểm tra kích thước bằng các thiết bị đo chính xác

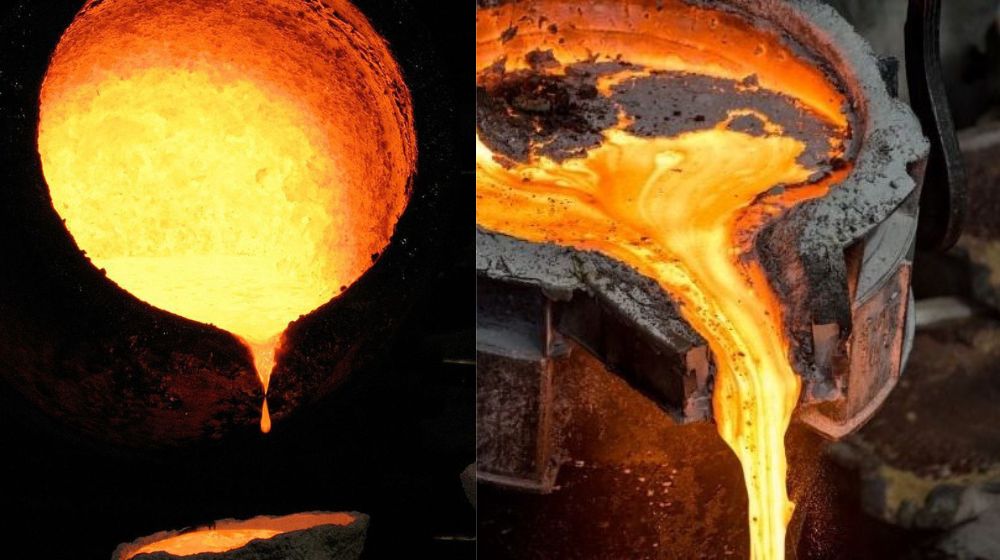

ANH 9

Các tiêu chuẩn kiểm tra thường tuân theo EN 1563, ASTM A536 hoặc các tiêu chuẩn quốc gia tương đương tùy theo yêu cầu của khách hàng và ứng dụng cụ thể.

5. Lựa chọn và sử dụng GGG50 trong thiết kế kỹ thuật

Lựa chọn đúng vật liệu là yếu tố quan trọng trong thiết kế kỹ thuật. GGG50 với đặc tính cơ lý ưu việt cần được cân nhắc kỹ lưỡng để tối ưu hóa hiệu suất và chi phí.

5.1 Tiêu chí lựa chọn GGG50 cho các ứng dụng kỹ thuật

Khi nào nên chọn GGG50 cho thiết kế của bạn:

• Yêu cầu về độ bền: Nếu ứng dụng của bạn cần độ bền kéo từ 500-550 MPa và độ dẻo dai tốt (độ dãn dài ≥ 7%).
• Tải trọng va đập: Khi chi tiết phải chịu tải trọng va đập và rung động thường xuyên.
• Môi trường làm việc: Phù hợp cho môi trường có nhiệt độ từ -20°C đến khoảng 400°C (trên 400°C cần xem xét GGG40.3 hoặc các loại gang chịu nhiệt khác).
• Hình dạng phức tạp: Khi thiết kế có hình dạng phức tạp, khó gia công bằng phương pháp cắt gọt từ thép.
• Khả năng hấp thụ rung động: Ứng dụng cần giảm tiếng ồn và rung động.
• Chi phí: Khi cần tối ưu hóa chi phí mà vẫn đảm bảo độ bền cơ học cao.

ANH 10

GGG50 là lựa chọn tốt cho các chi tiết máy chịu tải trọng trung bình đến cao như: thân máy, khung đỡ, bánh răng, trục, vỏ bảo vệ, các bộ phận của hệ thống thủy lực và chi tiết chịu áp lực.

5.2 Hướng dẫn gia công và xử lý GGG50

Để đạt hiệu quả tối ưu khi gia công GGG50:

• Gia công cắt gọt:
  • Sử dụng dụng cụ cắt bằng hợp kim cứng hoặc gốm kim loại
  • Tốc độ cắt khuyến nghị: 80-120 m/phút cho tiện, 60-90 m/phút cho phay
  • Sử dụng dung dịch làm mát phù hợp để tăng tuổi thọ dụng cụ
• Hàn:
  • Có thể hàn bằng phương pháp TIG, MIG hoặc hàn que
  • Khuyến nghị làm nóng sơ bộ đến 250-350°C
  • Sử dụng que hàn niken hoặc thép không gỉ
  • Làm nguội chậm sau khi hàn để tránh nứt
• Xử lý nhiệt:
  • Ủ ứng suất: 550-600°C, giữ 1-2 giờ, làm nguội chậm
  • Thường hóa: 850-900°C, giữ 1-2 giờ, làm nguội trong không khí
  • Tôi bề mặt: Nung nóng cục bộ bằng laser hoặc cảm ứng, làm nguội nhanh
• Xử lý bề mặt:
  • Có thể áp dụng sơn phủ, mạ, phosphate hóa hoặc nitride hóa
  • Khả năng đánh bóng tốt cho các ứng dụng đòi hỏi thẩm mỹ cao

ANH 1

Lưu ý rằng GGG50 có tính gia công tốt hơn so với thép có độ bền tương đương, giúp tiết kiệm chi phí gia công và giảm hao mòn dụng cụ cắt.

6. Xu hướng phát triển và cải tiến vật liệu GGG50

Nghiên cứu và phát triển vật liệu gang cầu nói chung và GGG50 nói riêng đang không ngừng tiến bộ để đáp ứng các yêu cầu ngày càng cao của công nghiệp hiện đại.

6.1 Cải tiến thành phần và cấu trúc

Các nghiên cứu hiện đại đang tập trung vào:

• Tối ưu hóa thành phần: Bổ sung các nguyên tố vi lượng như Ni, Mo, Cu để cải thiện đặc tính cơ học và khả năng chống ăn mòn.
• Cải thiện tỷ lệ graphit cầu: Phát triển các phương pháp xử lý cầu hóa tiên tiến giúp tăng tỷ lệ graphit dạng cầu lên trên 95%.
• Tinh chỉnh cấu trúc nền: Phát triển các quy trình xử lý nhiệt mới để tạo ra cấu trúc nền tối ưu với tỷ lệ ferrite/pearlite được kiểm soát chặt chẽ.
• Gang cầu với thành phần vi lượng: Phát triển các loại gang cầu có thành phần vi lượng đặc biệt như GGG50 bainitic hoặc GGG50 ADI (Austempered Ductile Iron) với đặc tính cơ học vượt trội.

ANH 12

Các cải tiến này giúp mở rộng phạm vi ứng dụng của GGG50 sang các lĩnh vực đòi hỏi cao hơn về độ bền, độ chống mài mòn và khả năng chịu nhiệt.

6.2 Công nghệ sản xuất và kiểm soát chất lượng tiên tiến

Các tiến bộ trong công nghệ sản xuất GGG50 bao gồm:

• Tự động hóa quy trình: Ứng dụng hệ thống tự động hóa và IoT trong quy trình nấu, xử lý và đúc gang cầu.
• Mô phỏng đúc: Sử dụng phần mềm mô phỏng dòng chảy và đông đặc để tối ưu hóa thiết kế khuôn và giảm thiểu khuyết tật.
• Kỹ thuật đúc tiên tiến: Ứng dụng công nghệ đúc áp lực thấp và đúc chính xác để sản xuất các chi tiết GGG50 có độ chính xác cao, giảm nhu cầu gia công sau đúc.
• Kiểm soát chất lượng online: Phát triển các hệ thống phân tích thành phần và cấu trúc trực tuyến trong quá trình sản xuất.
• Công nghệ kiểm tra không phá hủy tiên tiến: Sử dụng các phương pháp như chụp cắt lớp vi tính (CT scan) và siêu âm mảng pha (phased array) để phát hiện khuyết tật bên trong.

ANH 13

Các công nghệ này không chỉ cải thiện chất lượng sản phẩm mà còn giúp giảm chi phí sản xuất, tăng năng suất và đảm bảo tính nhất quán của sản phẩm.

7. Câu hỏi thường gặp về GGG50

Dưới đây là những câu hỏi thường gặp về GGG50 và câu trả lời từ góc nhìn chuyên gia:

7.1 GGG50 khác gì so với gang xám thông thường?

GGG50 khác biệt cơ bản với gang xám ở cấu trúc graphit. Trong gang xám, graphit tồn tại dưới dạng tấm (flake), tạo ra các đầu tấm sắc nhọn gây tập trung ứng suất và làm giảm độ bền kéo. Ngược lại, trong GGG50, graphit tồn tại dưới dạng cầu (spheroidal), giúp phân tán ứng suất đều hơn, do đó:

• Độ bền kéo của GGG50 cao hơn gang xám 2-3 lần
• Độ dẻo dai của GGG50 cao hơn đáng kể, với độ dãn dài ≥ 7% so với gần như 0% của gang xám
• GGG50 có khả năng chống va đập tốt hơn nhiều
• GGG50 có khả năng chịu biến dạng dẻo trước khi gãy, trong khi gang xám gãy giòn

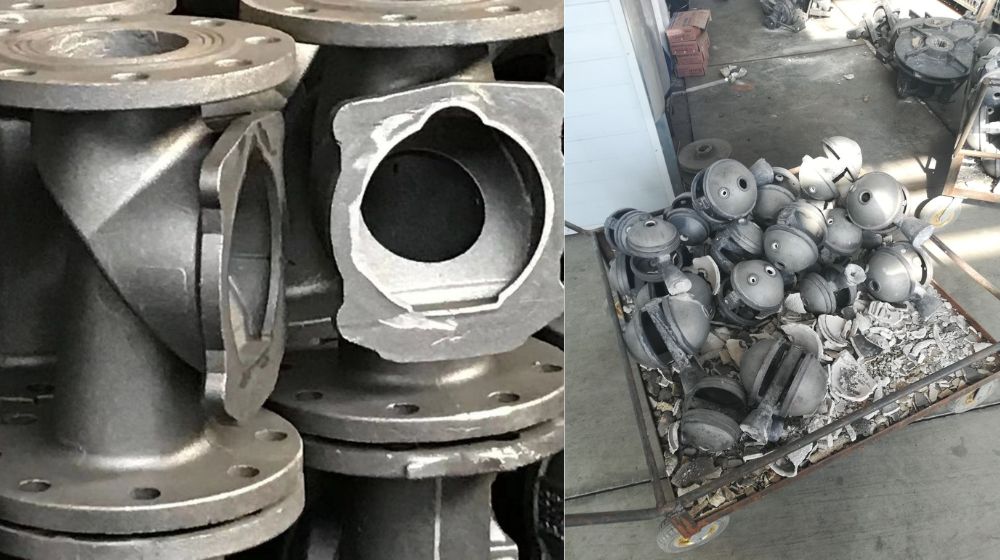

ANH 14

Tuy nhiên, gang xám vẫn có ưu điểm về khả năng hấp thụ rung động và giảm chấn tốt hơn, cũng như khả năng tự bôi trơn tốt hơn nhờ graphit dạng tấm.

7.2 Làm thế nào để phân biệt GGG50 với các loại gang khác?

Để phân biệt GGG50 với các loại gang khác, có thể sử dụng các phương pháp sau:

1. Kiểm tra độ cứng: GGG50 thường có độ cứng Brinell trong khoảng 170-230 HB, cao hơn gang xám nhưng thấp hơn GGG60 hoặc GGG70.
2. Thử nghiệm kéo: GGG50 sẽ thể hiện độ bền kéo khoảng 500-550 MPa và độ dãn dài ≥ 7%.
3. Kiểm tra tổ chức tế vi: Dưới kính hiển vi, có thể quan sát thấy graphit dạng cầu phân bố đều trong nền ferritic-pearlitic.
4. Phân tích thành phần hóa học: Xác định hàm lượng C, Si, Mn và các nguyên tố khác.
5. Thử nghiệm va đập: GGG50 sẽ thể hiện khả năng chịu va đập tốt hơn so với gang xám và một số loại gang cầu có độ cứng cao hơn.
6. Kiểm tra bề mặt gãy: Bề mặt gãy của GGG50 thường có cả vùng gãy dẻo và vùng gãy giòn, khác với gang xám có bề mặt gãy hoàn toàn giòn.

ANH 15

Trong điều kiện sản xuất, việc phân biệt thường dựa vào hồ sơ vật liệu, mã hiệu đúc trên sản phẩm và kiểm tra chứng chỉ chất lượng đi kèm.

7.3 GGG50 có thể thay thế cho thép trong những ứng dụng nào?

GGG50 có thể thay thế cho thép trong nhiều ứng dụng, đặc biệt là:

• Các chi tiết máy có hình dạng phức tạp: Thân máy, vỏ hộp số, vỏ bơm, nơi mà việc gia công từ thép rất tốn kém.
• Các bộ phận chịu tải trọng va đập và rung động: Đế máy, khung đỡ, nơi khả năng hấp thụ rung động của GGG50 là một lợi thế.
• Chi tiết làm việc trong môi trường có mài mòn: Bánh răng, trục cam, puly, nơi GGG50 có khả năng chống mài mòn tương đương hoặc tốt hơn thép carbon.
• Các chi tiết có yêu cầu giảm trọng lượng: Do tỷ trọng của gang cầu thấp hơn thép khoảng 10%.
• Các bộ phận đòi hỏi khả năng dẫn nhiệt tốt: Vỏ xi-lanh, đĩa phanh, nơi khả năng dẫn nhiệt của GGG50 tốt hơn so với thép.

ANH 16

Tuy nhiên, GGG50 không nên thay thế thép trong các ứng dụng đòi hỏi độ bền kéo rất cao (>600 MPa), chịu nhiệt độ trên 450°C hoặc cần khả năng chống ăn mòn đặc biệt.
