Khớp nối Shinyi | 1 cầu và 2 cầu | Sẵn kho – Giá tốt – Giao nhanh

Khớp nối mềm Shinyi là một trong những bộ phận không thể thiếu trong hệ đường ống nước cấp và nước thải thông dụng.

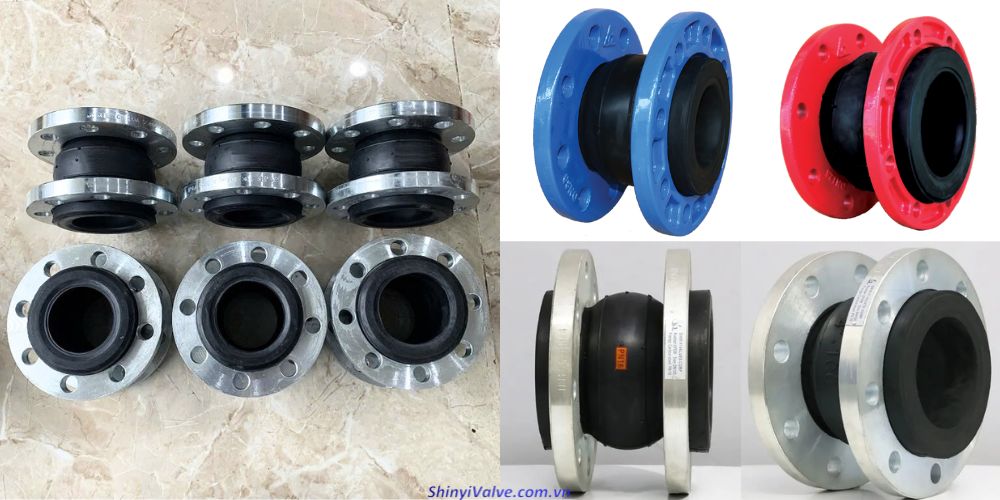

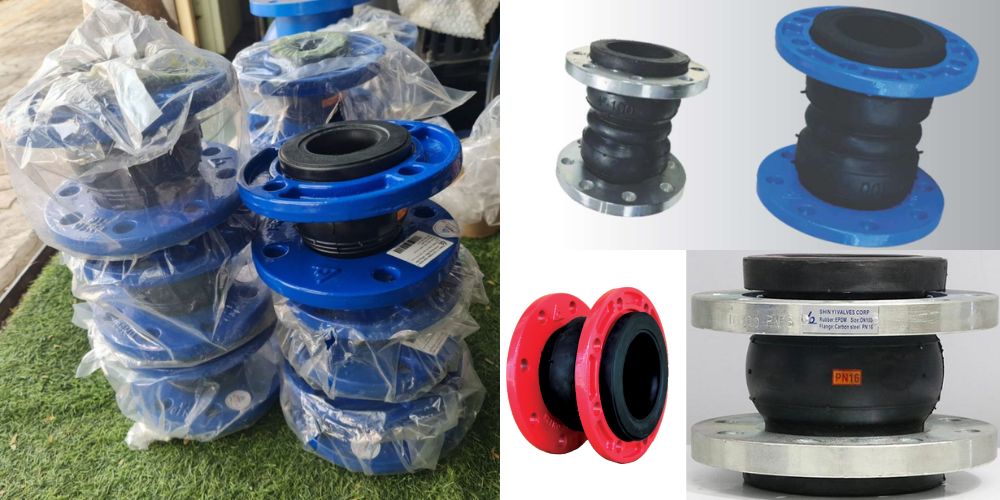

1. Khớp nối Shinyi là gì

Khớp nối mềm Shinyi được sử dụng phổ biến trong hệ thống nước của nhà máy, tòa nhà, trạm thủy điện,… Thiết bị này có chức năng chống rung nhằm hạn chế hư hỏng đường ống, van, máy bơm.

Khớp nối mềm Shinyi có cấu tạo 3 lớp: Lớp ở giữa là nylon dạng sợi có độ đàn hồi, độ dẻo và độ bền cao. Hai lớp ngoài là cao su EPDM giúp bảo vệ thiết bị, ngăn không cho thiết bị oxy hóa, han gỉ dưới tác động của môi trường. Mặt bích được chế tạo từ gang cầu hoặc thép cacbon có khả năng chịu lực tốt và độ bền cao. Tên Tiếng anh là Spherical Rubber Expansion Joint.

2. Khớp nối Shinyi có những loại nào

Dựa vào cấu trúc thiết kế, khớp nối mềm Shinyi được chia thành 2 loại chính.

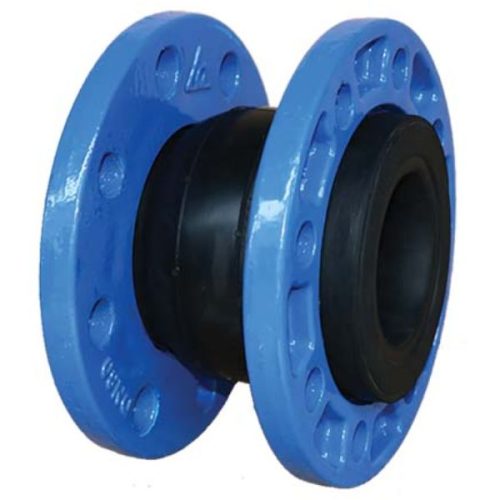

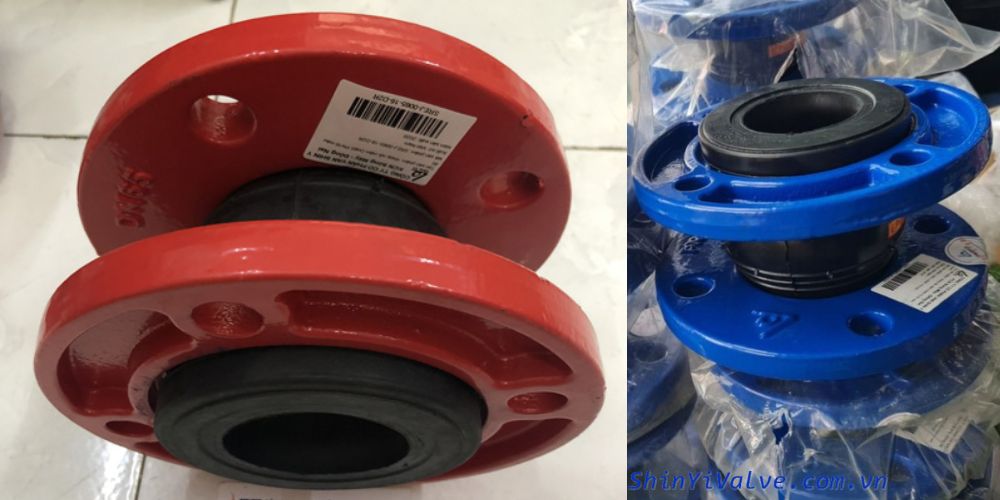

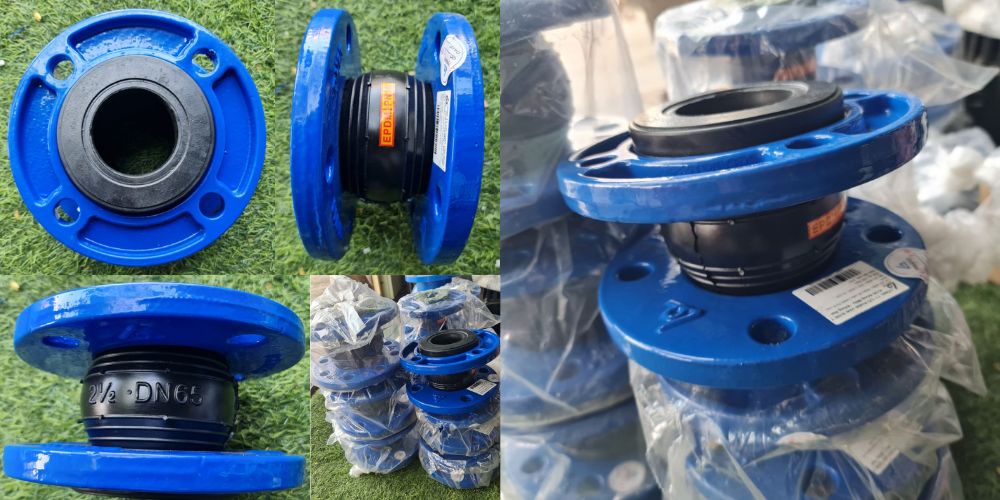

2.1 Khớp 1 cầu

Khớp nối mềm Shinyi 1 cầu tức là thiết kế cấu trúc của khớp nối có một cầu nối hoặc một phần cao su mềm giữa hai đầu mặt bích kết nối của ống dẫn. Cấu trúc này giúp giảm rung động và tiếng ồn trong hệ thống ống dẫn, đồng thời cho phép một mức độ linh hoạt nhất định để bù đắp cho sự giãn nở và co lại của ống do nhiệt độ hoặc áp lực thay đổi.

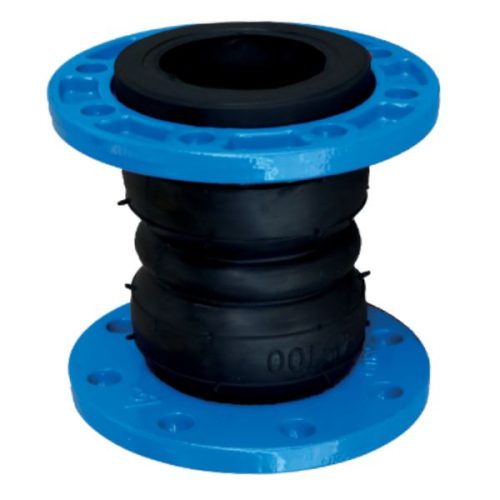

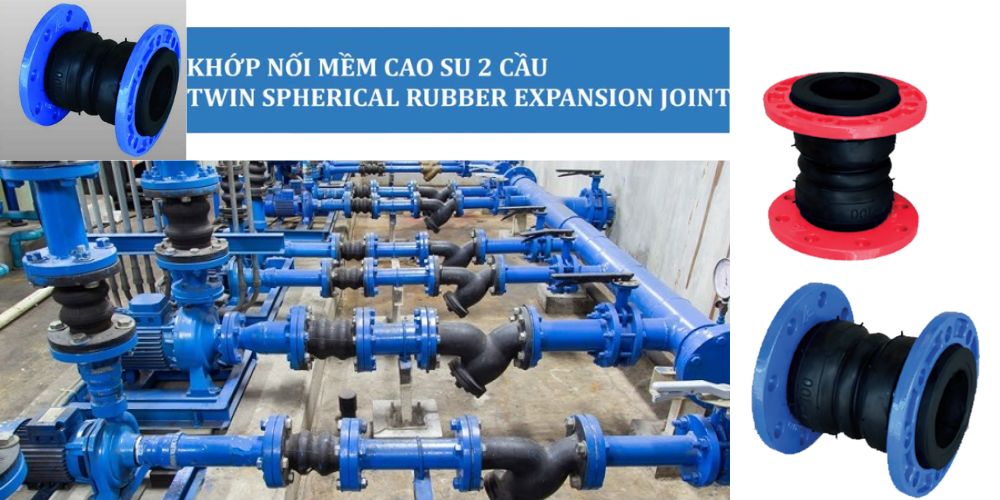

2.2 Khớp 2 cầu

Khớp nối mềm Shinyi 2 cầu tức là thiết kế cấu trúc của khớp nối có hai cầu cao su mềm giữa hai đầu mặt bích kết nối của ống dẫn. Cấu trúc này giúp tăng chiều dài và khả năng giãn nở, co lại của khớp nối. Cho phép hấp thụ chuyển động dọc trục, lệch trục và góc lệch xoay lớn hơn.

3. Kiểu kết nối và tiêu chuẩn kết nối

3.1 Kiểu kết nối

Khớp nối mềm Shinyi chỉ kết nối bằng mặt bích vì phần lớn khớp được lắp đặt trên các đường ống chính của hệ thống cấp và thải nước. Thường là từ đường kính DN50 trở lên. Mặt bích được làm từ gang cầu hoặc thép cacbon có độ bền cao với kích thước đa dạng, có khả năng chịu lực tốt và chống mài mòn.

3.2 Các tiêu chuẩn kết nối

Do kiểu kết nối của khớp nối mềm Shinyi là mặt bích nên tiêu chuẩn kết nối của khớp phụ thuộc vào tiêu chuẩn của mặt bích gắn trên khớp, bao gồm

• Tiêu chuẩn mặt bích DIN: PN10, PN16, PN25
• Tiêu chuẩn mặt bích JIS: 10K và 16K
• Tiêu chuẩn mặt bích ASME: 150LB

3. Ứng dụng của khớp nối Shinyi

Van và các sản phẩm của thương hiệu van shinyi, được dùng trong hệ nước cấp và nước thải cỡ lớn. Chính vì vậy mà khớp được ứng dụng trên các đường ống sau

• Hệ thống đường ống cấp thoát nước khu đô thị, chung cư, tòa nhà, nhà máy, khu công nghiệp…
• Hệ thống nước cho Phòng cháy chữa cháy (PCCC)
• Hệ thống thoát nước thải sinh hoạt và công nghiệp.
• Sử dụng trong các công trình thủy lợi

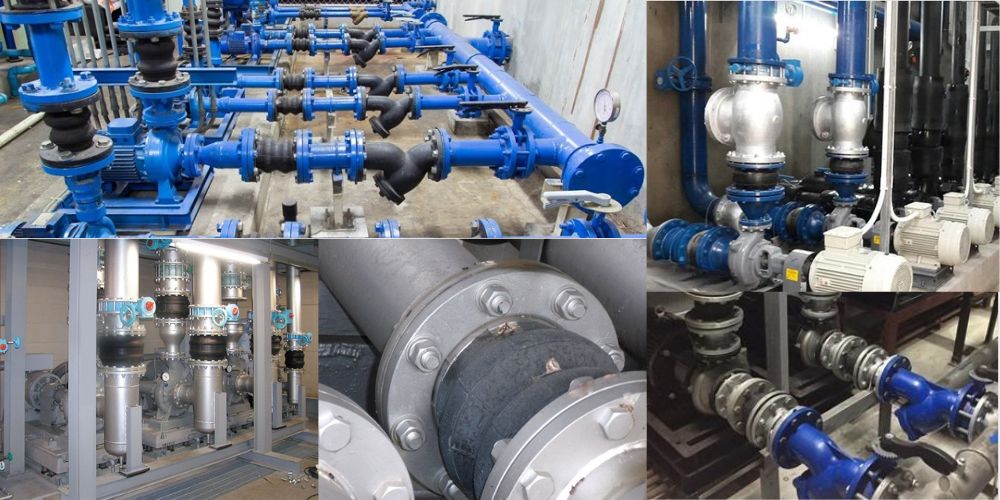

4. Vị trí lắp đặt thường thấy

Khớp nối mềm Shinyi thường được lắp đặt trong các hệ thống ống dẫn và thiết bị công nghiệp ở những vị trí cần giảm thiểu tác động của rung động, sốc, và chuyển động giữa các phần của hệ thống.

• Kết nối giữa các ống dẫn: Được lắp đặt ở các điểm nối giữa các đoạn ống dẫn để giảm sự chuyển động hoặc thay đổi nhiệt độ và áp suất bên trong ống.
• Kết nối giữa ống dẫn và thiết bị: Kết nối các ống dẫn với thiết bị như máy bơm hoặc van, giúp giảm thiểu tác động của rung động từ thiết bị lên hệ thống ống dẫn.
• Giao điểm của các hệ thống: Tại các điểm chuyển tiếp giữa các loại vật liệu khác nhau hoặc giữa các thiết bị có kích thước khác nhau, khớp nối mềm giúp giảm bớt ảnh hưởng của các sự thay đổi này.

Khớp nối mềm Shinyi không chỉ giúp bảo vệ hệ thống khỏi các lực tác động mà còn tạo điều kiện cho việc lắp đặt và bảo trì dễ dàng hơn.
