PN là gì? Ký hiệu PN trong ống nước là gì? Đây đều là những câu hỏi kỹ thuật chuyên ngành mà rất nhiều kỹ sư, thợ thi công và cả người mua vật tư thường gặp khi lựa chọn ống, van hay phụ kiện đường ống. Tuy nhiên, không phải ai cũng hiểu đúng PN nghĩa là gì, đặc biệt là sự khác biệt giữa áp suất danh nghĩa và áp suất làm việc thực tế trong từng điều kiện vận hành.

1. PN là gì? PN nghĩa là gì

PN là gì? Câu hỏi này xuất hiện thường xuyên trong quá trình thiết kế, thi công và vận hành hệ thống đường ống công nghiệp. PN (Pressure Nominal) – hay còn gọi là áp suất danh nghĩa, đại diện cho thông số kỹ thuật quan trọng nhất khi đánh giá khả năng chịu áp lực của đường ống, van và phụ kiện trong hệ thống cấp thoát nước

ANH 1

PN nghĩa là gì trong thực tế kỹ thuật? Đây là áp suất làm việc tối đa mà một thiết bị, đường ống hoặc phụ kiện có thể chịu đựng một cách an toàn ở nhiệt độ chuẩn 20°C trong suốt vòng đời khai thác sử dụng – thường là 50 năm. Giá trị này không phải là con số ngẫu nhiên, mà được tính toán dựa trên các tiêu chuẩn quốc tế nghiêm ngặt như ISO 4065, DIN và TCVN.

ANH 2

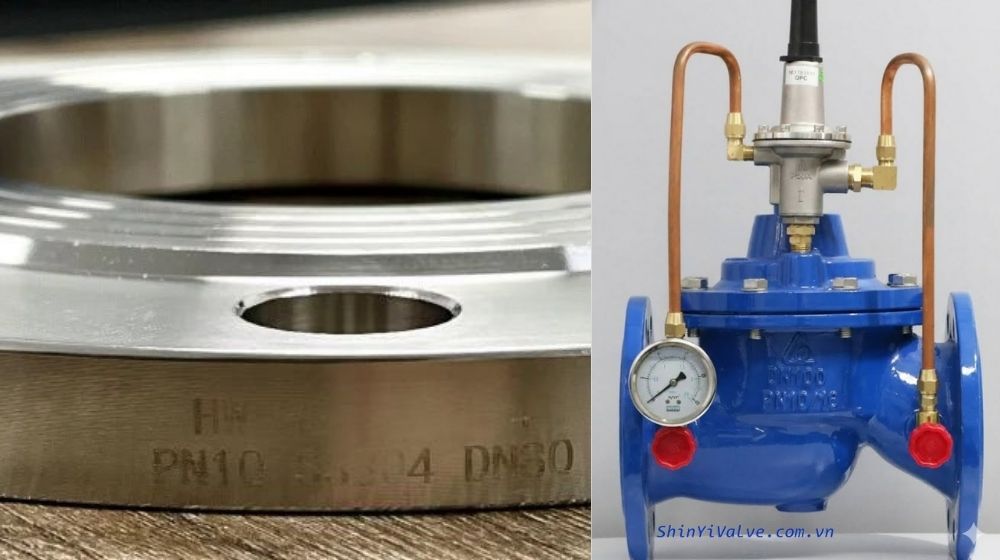

Khi bạn nhìn thấy ký hiệu “PN10” trên một dòng van công nghiệp, có thể là áp suất van Shinyi, điều đó có nghĩa thiết bị này được thiết kế để vận hành an toàn ở áp suất tối đa 10 bar (tương đương 145 psi hay khoảng 1.0 MPa) ở nhiệt độ 20°C. Đây chính là thông số quyết định sự tương thích giữa các linh kiện trong hệ thống – một yếu tố quan trọng đảm bảo an toàn khi vận hành

2. Đơn vị của PN là gì

Đơn vị chính của PN là bar hoặc kg/cm² (kilogram trên centimet vuông). Theo tiêu chuẩn quốc tế và TCVN, hai đơn vị này được sử dụng song song và có giá trị quy đổi gần như tương đương:

PN1 ≈ 1 bar ≈ 1 kg/cm ≈ 0.1 MPa

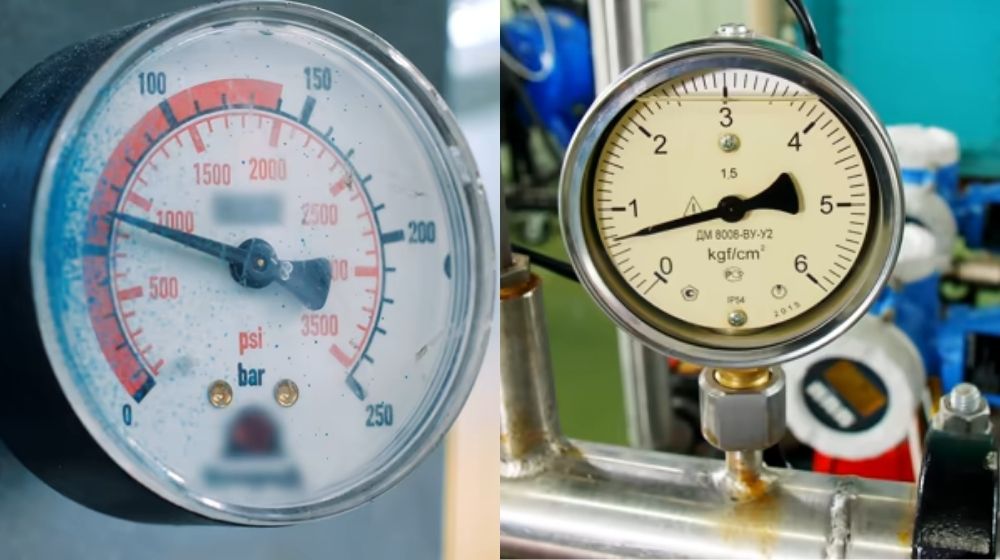

ANH 3

Trong thực tế kỹ thuật tại Việt Nam, kỹ sư và thợ thi công thường gặp cả hai cách biểu thị:

Trên ống nước và van công nghiệp: Thường ghi là PN10, PN16, PN25… (đơn vị ngầm định là bar)
Trong tài liệu kỹ thuật Việt Nam: Có thể ghi 10 kg/cm², 16 kg/cm²…

Ví dụ minh họa: Khi van 1 chiều Shinyi được đánh dấu PN16, nghĩa là van này chịu được áp suất tối đa 16 bar hoặc 16 kg/cm², tương đương khoảng 1.6 MPa ở nhiệt độ tiêu chuẩn 20°C.

3. Công thức tính PN là gì

Việc xác định cấp PN không phải là việc chọn ngẫu nhiên một con số, mà phải tuân theo công thức kỹ thuật chặt chẽ. Công thức tính PN cơ bản được quy định theo tiêu chuẩn ISO 4065:

Công thức: PN = (20 × MRS) / (C × SDR – 1)

Trong đó:

MRS (Minimum Required Strength): Độ bền yêu cầu tối thiểu của vật liệu, đơn vị MPa. Đây là thông số được xác định qua thời nghiệm theo tiêu chuẩn ISO 9080 và TCVN 6449, thường kéo dài hàng nghìn giờ để đánh giá khả năng chịu tải lâu dài của vật liệu.
C (Hệ số thiết kế): Hệ số an toàn, phụ thuộc vào điều kiện vận hành. Giá trị C thường nằm trong khoảng 1.25 – 2.0 tùy theo ứng dụng và yêu cầu an toàn.
SDR (Standard Dimension Ratio): Tỷ số kích thước tiêu chuẩn, được tính bằng đường kính ngoài (De) chia cho độ dày thành ống (e). Công thức: SDR = De/e

ANH 4

Ví dụ thực tế: Một ống HDPE PE100 có MRS = 10 MPa, SDR = 11, hệ số C = 1.25. Áp dụng công thức:

PN = (20 × 10) / (1.25 × 11 – 1) = 200 / 12.75 ≈ 15.7 bar
Giá trị này được làm tròn thành cấp PN16 theo tiêu chuẩn

Công thức này cho thấy mối quan hệ nghịch đảo giữa SDR và PN: SDR càng nhỏ (tức thành ống càng dày), cấp PN càng cao, khả năng chịu áp lực càng lớn. Đây là nguyên lý cơ bản mà mọi kỹ sư thiết kế và thợ thi công đều phải nắm vững khi tìm hiểu PN là gì

4. Các cấp PN nghĩa là gì

Trong thực tế công nghiệp, các cấp PN được tiêu chuẩn hóa thành các giá trị cố định để đảm bảo tính tương thích giữa các thiết bị từ nhiều nhà sản xuất khác nhau. Các cấp PN phổ biến nhất bao gồm:

4.1 PN10 (10 bar)

Đây là cấp áp suất phổ biến nhất trong hệ thống cấp nước sinh hoạt dân dụng. Với áp suất làm việc PN10 ở 20°C, PN10 đáp ứng hoàn hảo nhu cầu của:

Hệ thống cấp nước trong nhà, chung cư
Đường ống tưới tiêu nông nghiệp
Hệ thống nước sinh hoạt áp lực thấp

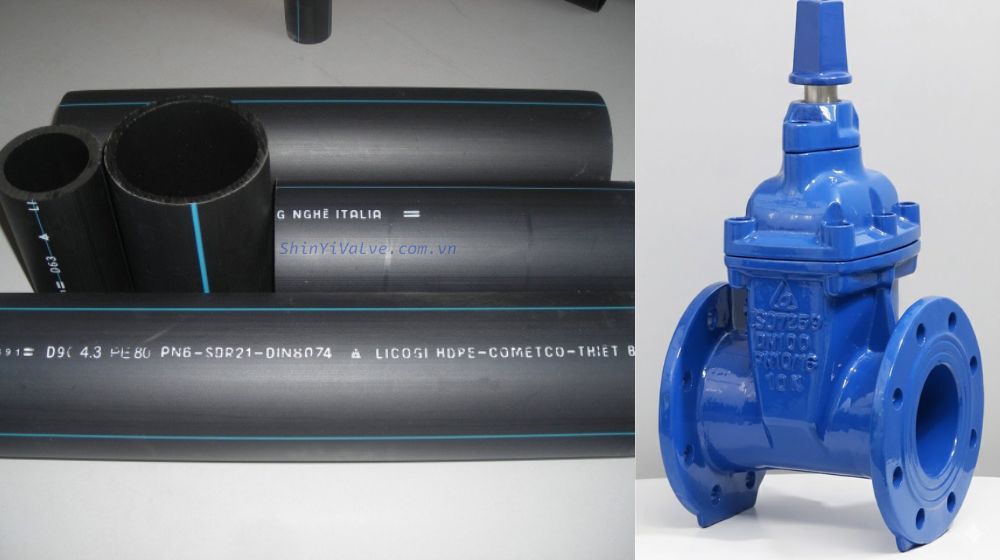

ANH 5

4.2 PN16 (16 bar)

Cấp PN16 được ưa chuộng trong các ứng dụng công nghiệp nhẹ và hệ thống có yêu cầu cao hơn:

Mạng cấp nước đô thị
Hệ thống PCCC (Phòng Cháy Chữa Cháy) cơ bản
Đường ống công nghiệp có áp suất trung bình

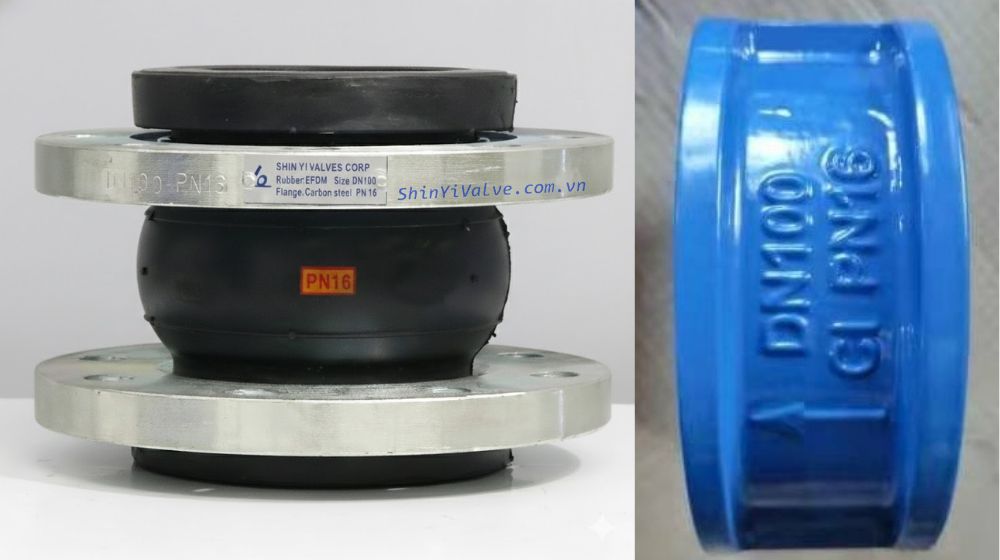

ANH 6

4.3 Cấp PN cao hơn

Các cấp PN cao hơn: Đối với các ứng dụng đặc biệt, ngành công nghiệp còn sử dụng các cấp PN cao hơn:

PN20: Ứng dụng trong hệ thống sưởi, nước nóng công nghiệp
PN25: Hệ thống có áp suất cao, đường ống công nghiệp nặng
PN40: Các ứng dụng đặc biệt trong dầu khí, hóa chất

ANH 7

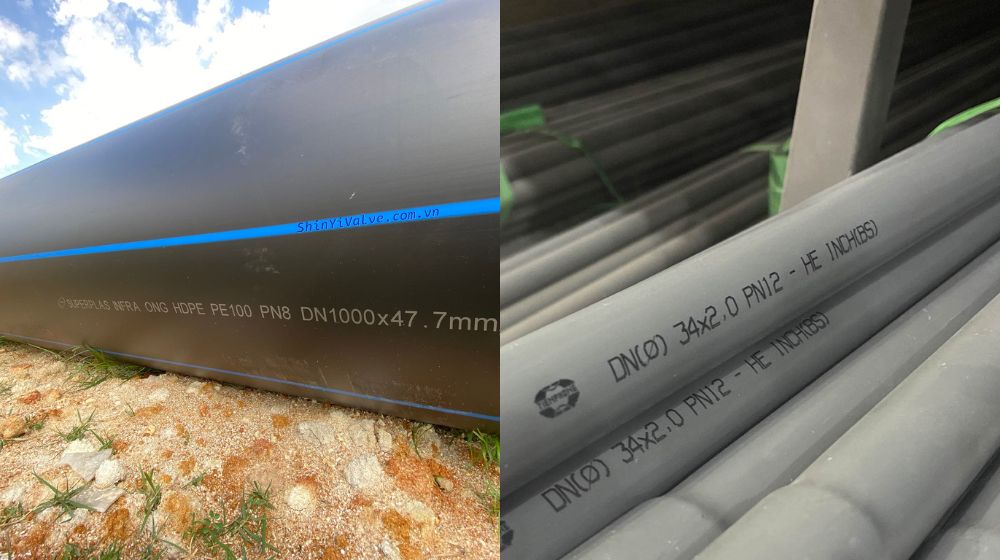

Ngoài hệ thống PN đã nêu ở trên, còn có các tiêu chuẩn cấp áp PN khác có thể kể đến như:

PN3.2, PN5, PN6, PN8: Dùng cho ống PVC-U và ứng dụng áp suất thấp
PN12.5: Tiêu chuẩn áp suất trong một số ứng dụng đặc biệt

Việc lựa chọn đúng cấp PN là gì không chỉ đảm bảo an toàn mà còn tối ưu chi phí. Sử dụng PN quá cao gây lãng phí, trong khi PN quá thấp tiềm ẩn nguy cơ vỡ ống nghiêm trọng

5. Ký hiệu PN trong ống nước là gì

Ký hiệu PN trong ống nước là gì? Đây là câu hỏi mà mọi thợ thi công và kỹ sư giám sát đều phải nắm rõ khi làm việc tại công trường. Ký hiệu PN xuất hiện trực tiếp trên thân ống, van và phụ kiện dưới dạng đóng dấu hoặc in nổi

5.1 Cách nhận biết ký hiệu PN là gì

Trên thực tế, ký hiệu PN luôn xuất hiện cùng các thông số kỹ thuật khác. Ví dụ:

Trên ống HDPE tiêu chuẩn có thể thấy dòng ký hiệu: HDPE PE100 PN16 SDR11 DN110 ISO 4427
→ Trong đó, PN16 cho biết ống được thiết kế làm việc với áp suất danh định 16 bar.
Trên một van cổng Shinyi thường có ký hiệu: IS 7259 DN100 PN10/16 16K
→ Thể hiện van đáp ứng nhiều cấp áp suất PN16 / 10 hoặc 16K, phù hợp với các tiêu chuẩn mặt bích và điều kiện làm việc khác nhau

ANH 8

5.2 Ý nghĩa của ký hiệu PN là gì trong thi công

Ký hiệu PN là gì đối với thợ thi công? Đó chính là “chìa khóa” đảm bảo lắp đặt đúng kỹ thuật:

Kiểm tra tương thích: Tất cả các phụ kiện (van, co, tê, khớp nối) phải có cùng cấp PN hoặc cao hơn so với ống chính
Xác định phương pháp lắp đặt: PN cao thường yêu cầu kỹ thuật hàn nhiệt hoặc mối nối cơ học chắc chắn hơn
Đảm bảo an toàn vận hành: Không được phép thay thế ống PN thấp cho vị trí yêu cầu PN cao

Các kỹ sư của chúng tôi đã từng chứng kiến một sự cố nghiêm trọng tại công trình khi nhà thầu nhầm lẫn giữa PN10 và PN16 trong hệ thống PCCC. Kết quả là khi thử áp lực, đường ống bị vỡ tại nhiều điểm, gây thiệt hại hàng trăm triệu đồng. Đây là bài học đắt giá về tầm quan trọng của việc nhận biết chính xác ký hiệu PN trong ống nước là gì

6. Quy đổi PN sang các đơn vị tương đương

Trong thực tế làm việc với các dự án quốc tế hoặc khi tham khảo tài liệu kỹ thuật từ nhiều nguồn khác nhau, kỹ sư và thợ thi công thường gặp phải tình huống phải quy đổi giữa các hệ đơn vị áp suất. Để tiện tra cứu nhanh khi cần biết PN nghĩa là gì ở các đơn vị khác nhau, chúng tôi đã tổng hợp bảng quy đổi như sau:

Cấp PN	bar	kg/cm²	MPa	kPa	psi (xấp xỉ)
PN6	6	6	0.6	600	87
PN10	10	10	1.0	1000	145
PN16	16	16	1.6	1600	232
PN20	20	20	2.0	2000	290
PN25	25	25	2.5	2500	363
PN40	40	40	4.0	4000	580

7. Ứng dụng của PN là gì

PN được ứng dụng rộng rãi trong các thiết bị và hệ thống công nghiệp, đóng vai trò quyết định đến độ an toàn và hiệu quả vận hành. Ba nhóm ứng dụng chính bao gồm: đường ống, van công nghiệp và thiết bị đo áp suất.

7.1 Ứng dụng trong đường ống

Cấp PN trên đường ống xác định áp suất làm việc tối đa an toàn. Nguyên tắc vàng trong vận hành: Áp suất làm việc thực tế ≤ 80% PN. Ví dụ, ống PN10 chỉ nên vận hành ở áp suất ≤ 8 bar để đảm bảo độ bền lâu dài và tránh nguy cơ nứt, vỡ do mỏi vật liệu.

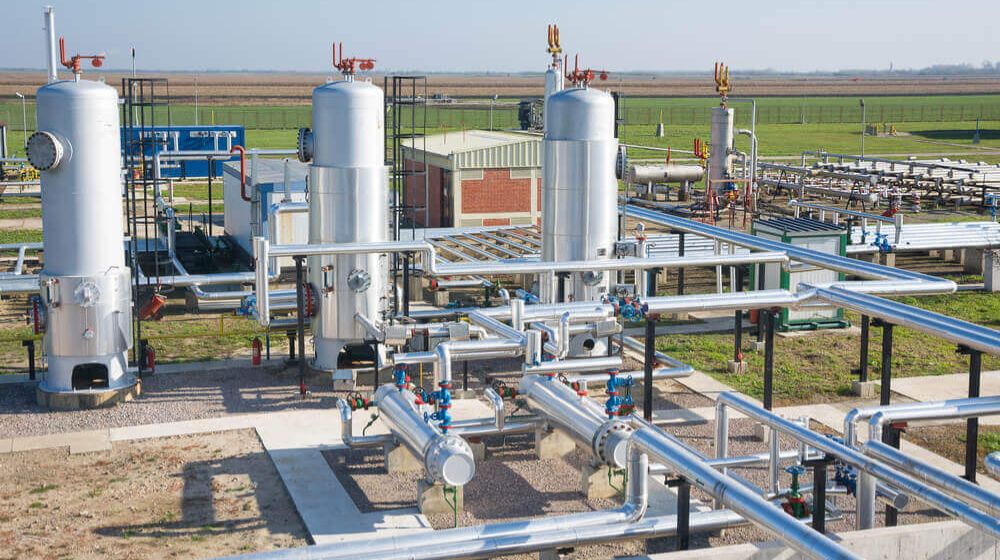

ANH 9

Phân loại theo ứng dụng:

Hệ thống cấp nước sinh hoạt (áp suất 2-6 bar): Sử dụng PN10 cho đường ống phân phối, PN 16 cho đường truyền tải chính. Vật liệu phổ biến: HDPE, uPVC
Hệ thống PCCC (áp suất 8-12 bar): Bắt buộc sử dụng PN 16 hoặc PN 20. Không chấp nhận hạ cấp PN vì liên quan trực tiếp đến an toàn tính mạng và tài sản
Công nghiệp nước thải (áp suất <4 bar): PN 6 hoặc PN 10 đủ dùng, ưu tiên khả năng chống ăn mòn hóa chất

7.2 Ứng dụng trong van công nghiệp

Nguyên tắc khi lựa chọn van với cấp áp PN như sau: PN của van ≥ PN của đường ống – đây là quy tắc bắt buộc không được vi phạm. Lắp van PN10 vào đường ống PN16 sẽ tạo ra điểm yếu nguy hiểm trong hệ thống, dễ gây vỡ van khi áp suất tăng đột ngột.

ANH 10

Khi sử dụng van với cấp áp PN cần kiểm tra:

Kiểm tra ký hiệu PN trên thân van trước khi lắp đặt
Van phải chịu được 1.5 x PN trong thử nghiệm thủy lực
Thay thế van khi phát hiện rò rỉ, ăn mòn hoặc hoạt động không trơn tru
Bảo dưỡng định kỳ 6 ~ 12 tháng tùy điều kiện vận hành

7.3. Ứng dụng trong thiết bị đo áp suất

Đồng hồ đo áp phải có thang đo ≥ 1.5 x PN của hệ thống để đảm bảo độ chính xác và tuổi thọ. Ví dụ, hệ thống PN10 nên sử dụng đồng hồ có thang đo 0 ~ 16 bar hoặc 0 ~ 25 bar. Dưới đây là các loại đồng hồ phổ biến

Đồng hồ cơ: Đơn giản, bền, giá rẻ, dùng cho PN6 ~ PN40
Đồng hồ số (Digital): Chính xác cao, ghi log dữ liệu, phù hợp giám sát PN trong ống liên tục
Cảm biến áp suất (Pressure Transmitter): Tích hợp hệ thống tự động, cảnh báo vượt ngưỡng PN

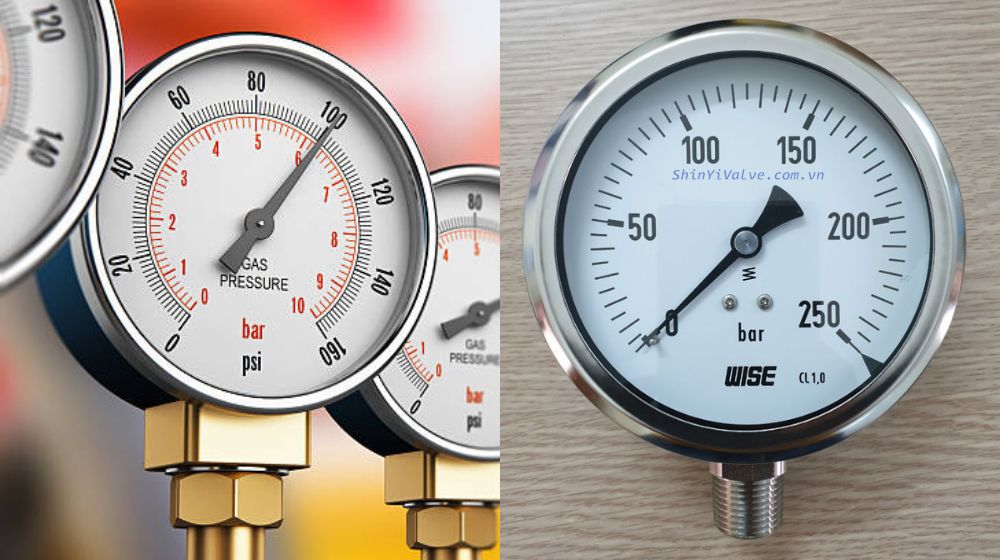

ANH 11

8. Kết luận

Qua bài viết này, chúng ta đã làm rõ ký hiệu PN là gì, đây không chỉ là một con số đơn thuần, mà là thông số kỹ thuật quan trọng quyết định sự an toàn, hiệu quả và tuổi thọ của toàn bộ hệ thống đường ống công nghiệp. Từ định nghĩa cơ bản “PN nghĩa là gì” đến các ứng dụng thực tế, từ công thức tính toán chính xác đến cách nhận biết “ký hiệu PN trong ống nước là gì”, mỗi khía cạnh đều mang tính quyết định đối với chất lượng công trình.

Hãy luôn nhớ: An toàn không phải là ngẫu nhiên, mà là kết quả của sự hiểu biết chuyên sâu và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. PN chính là một trong những tiêu chuẩn then chốt đó.
