PN10 là gì | Người trong ngành chia sẻ

Không cần phải là chuyên gia, bạn vẫn có thể hiểu rõ PN10 là gì chỉ với vài phút đọc. Bài viết dưới đây là cẩm nang nhanh, dễ hiểu dành cho ai đang làm việc với hệ thống đường ống và thiết bị áp lực

1. PN10 là gì

PN10 là viết tắt của “Pressure Nominal 10“, biểu thị áp suất danh nghĩa mà một thiết bị hoặc hệ thống có thể chịu được là 10bar ở điều kiện nhiệt độ tiêu chuẩn (thường là 20°C)

Cần lưu ý rằng PN 10 không phải là áp suất làm việc thực tế, mà là mức giới hạn để thiết kế thiết bị ghi PN 10 hoạt động an toàn trong điều kiện tiêu chuẩn. Khi lựa chọn sai cấp PN, hệ thống sẽ gặp rủi ro rò rỉ, hư hỏng, thậm chí gây mất an toàn nghiêm trọng.

2. Tiêu chuẩn nào có PN10

PN10 là cấp áp suất được quy định trong nhiều hệ thống tiêu chuẩn quốc tế, đặc biệt là các tiêu chuẩn châu Âu.

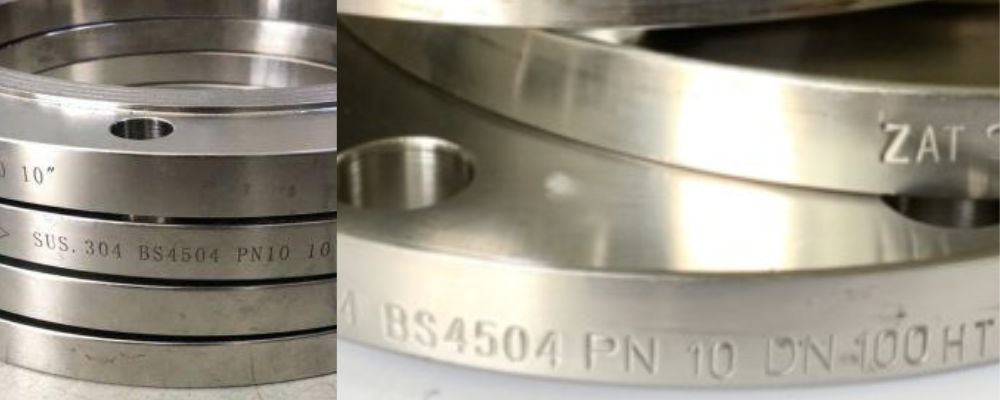

2.1 BS 4504 PN10

Tiêu chuẩn BS 4504 PN10 của Anh quy định mặt bích sử dụng trong hệ thống đường ống có áp suất là 10bar

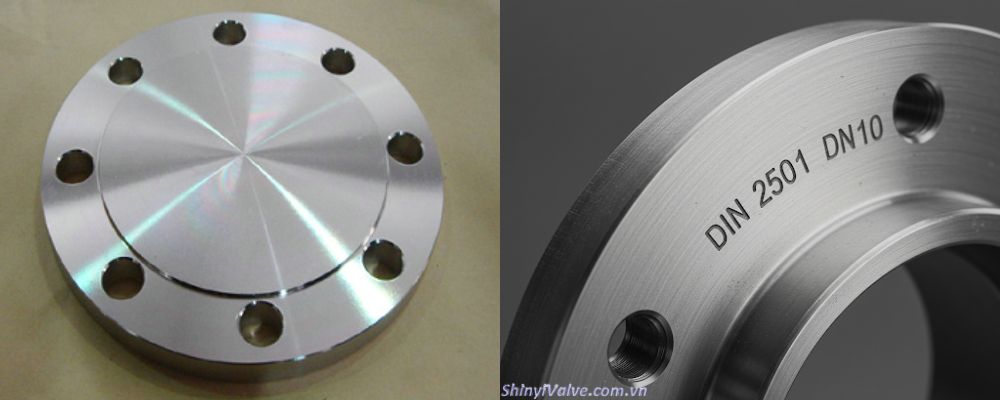

2.2 DIN 2501 PN10

DIN 2501 PN10 là nền tảng trong thiết kế mặt bích của Đức, cung cấp quy cách kỹ thuật cho mặt bích sử dụng ở áp suất danh định là PN 10

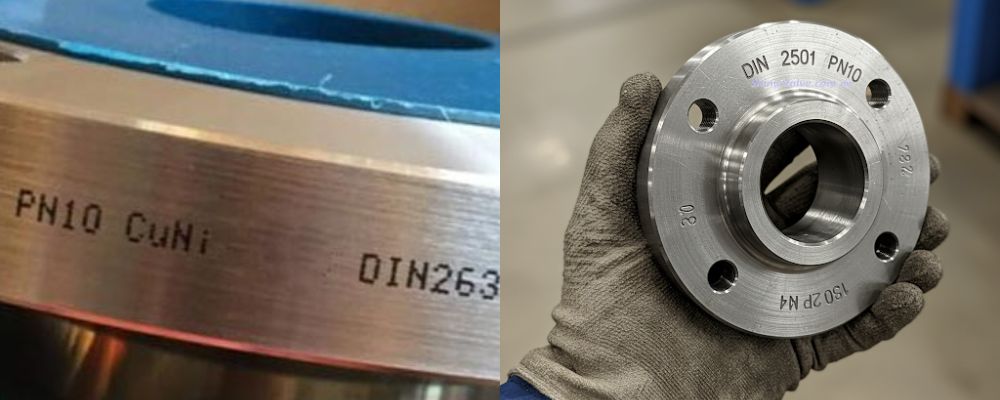

2.3 DIN 2632 PN10 và DIN 2633 PN10

Đây là hai tiêu chuẩn quy định cho mặt bích cổ hàn (welding neck flanges) phù hợp cho các ứng dụng có áp suất PN10

3. Đổi PN10 sang các đơn vị đo khác

PN10 có thể được quy đổi sang các đơn vị áp suất khác, giúp dễ dàng đối chiếu và áp dụng trong các tài liệu kỹ thuật quốc tế

• PN10 = 10bar = 1MPa (bar và MPa là hai đơn đo áp suất vị phổ biến nhất trên thế giới)
• PN 10 ≈ 145 psi (pound per square inch được sử dụng rộng rãi ở thị trường Mỹ)
• PN 10 ≈ 10.2 kgf/cm² (kilogram-force per square centimeter là đơn vị áp suất truyền thống của một số nước châu Á)

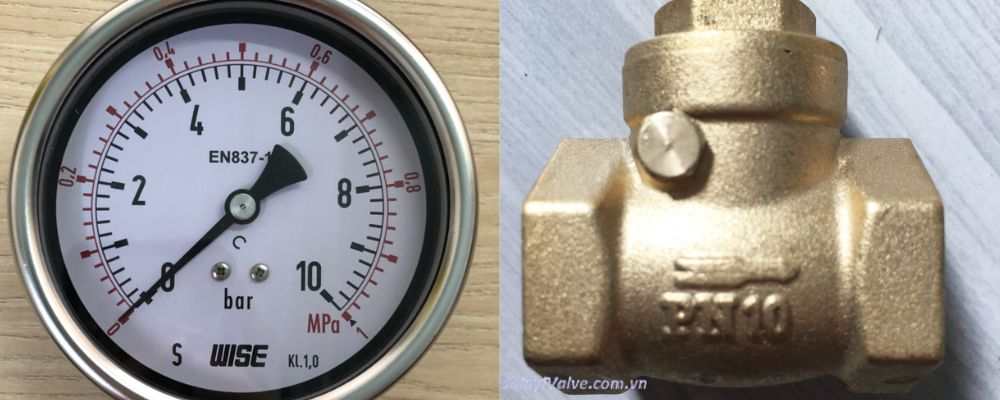

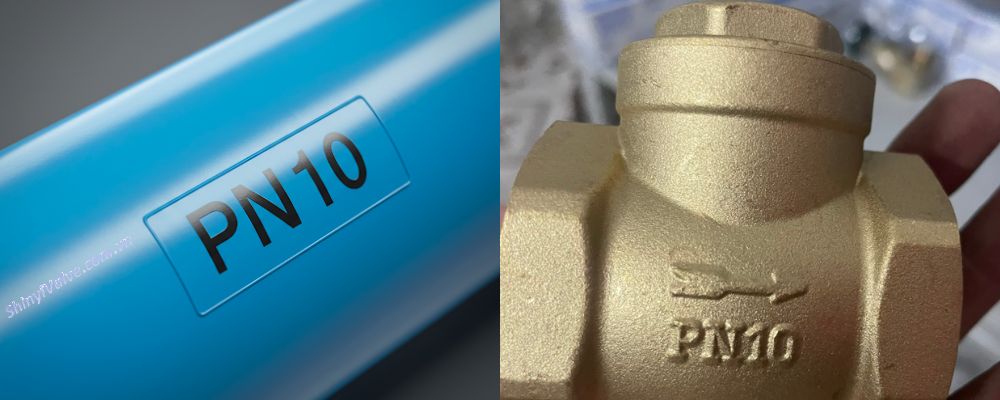

4. PN10 được ghi ở đâu

Thông số PN10 thường được ghi trực tiếp trên các thiết bị công nghiệp hoặc trong tài liệu kỹ thuật kèm theo. Các vị trí thể hiện phổ biến bao gồm:

• In trên viền của mặt bích
• Khắc trên thân van công nghiệp
• Ghi chi tiết trong catalogue hoặc bản vẽ kỹ thuật
• Trên các mặt đồng hồ áp suất

5. Thiết bị sử dụng PN10

PN 10 là thông số thường thấy trên các thiết bị như van, vòi nước hoặc các hoặc các phụ kiện công nghiệp, thể hiện khả năng chịu áp suất tối đa 10 bar

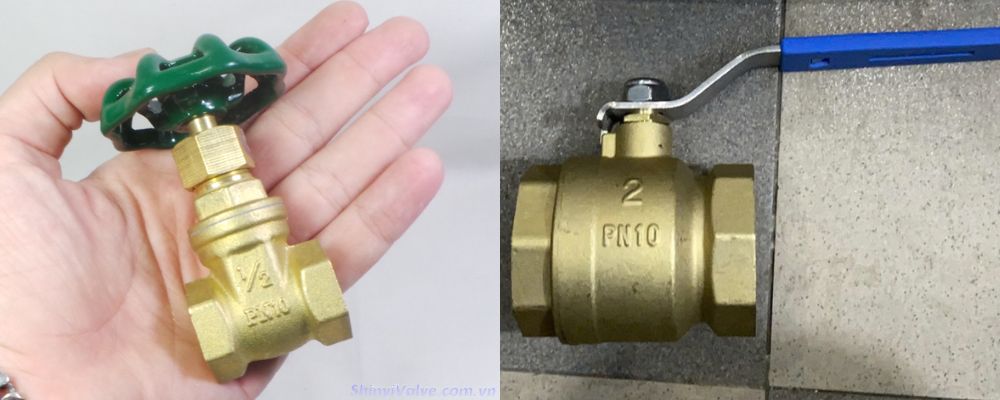

5.1 Van PN10

Van PN10 là loại van được thiết kế cho hệ thống áp suất thấp, thường sử dụng trong đường ống nước dân dụng hoặc các ứng dụng công nghiệp nhẹ. Một số dòng van PN 10 có thể kể đến như:

• Các dòng van đồng Minh Hòa
• Van Shin yi

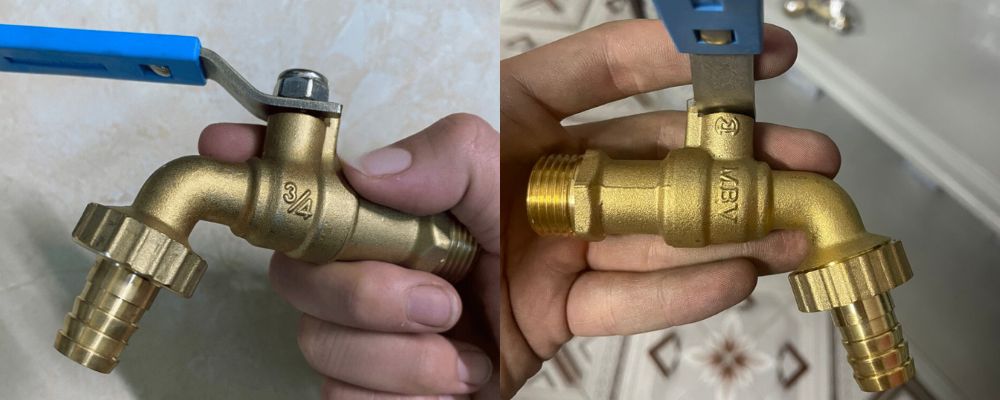

5.2 Vòi nước PN10

Vòi nước có áp PN 10 thường được sử dụng trong các công trình dân dụng như chung cư, nhà ở hoặc trong các hệ thống cấp nước tưới tiêu nông nghiệp. Điển hình như một số dòng vòi nước Minh Hòa hay vòi tưới vườn đồng Shinyi
