RDCV DN100

Shinyi RDCV DN100 được chế tạo để xử lý triệt để vấn đề về dòng chảy ngược ảnh hưởng đến máy bơm cũng như trạng thái ổn định của toàn bộ hệ thống đường ống DN100, với kết cấu gang cầu chắc chắn, lá lật vận hành chính xác và tiêu chuẩn mặt bích rõ ràng.

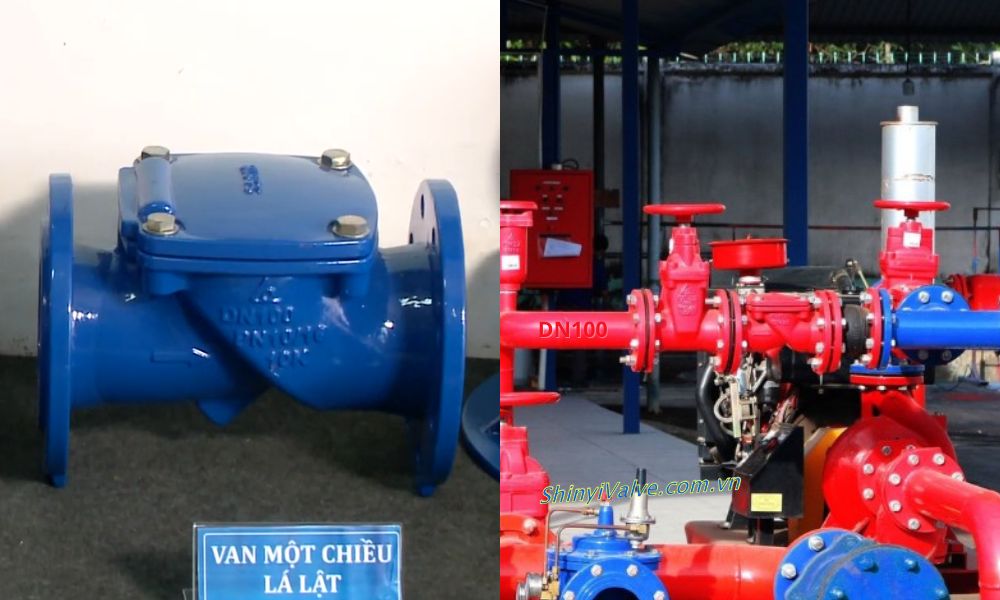

1. Van 1 chiều Shinyi RDCV DN100 là gì

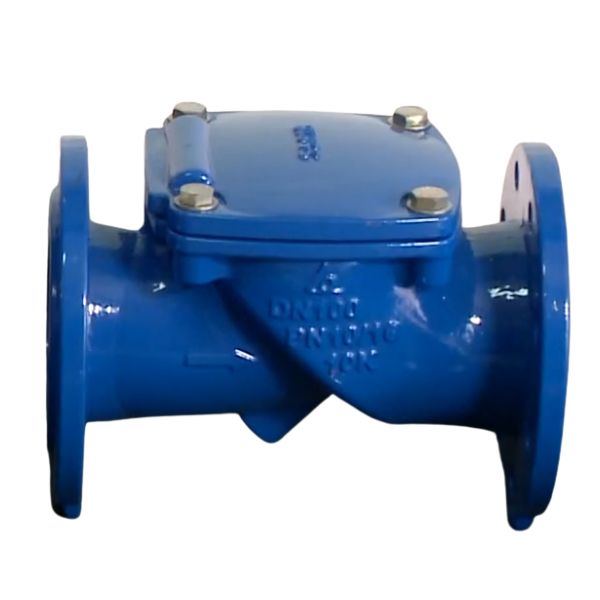

Van một chiều Shinyi RDCV DN100 là một loại van 1 chiều dạng lá lật Shinyi với thân gang cầu, kết nối mặt bích, kích thước danh nghĩa DN100.

• Đây là dòng van chuyên dùng cho hệ thống đường ống trung bình đến lớn, nơi lưu lượng cao và áp lực làm việc ổn định là yêu cầu bắt buộc.
• Cho phép dòng lưu chất đi theo một chiều duy nhất và đóng kín ngay khi xuất hiện dòng chảy ngược.
• Với cấu trúc lá lật bản lớn, van gang Shinyi RDCV DN100 giúp giảm chấn dòng chảy, bảo vệ bơm và đường ống hiệu quả hơn so với các thiết kế đơn giản.

2. Các ký hiệu của van Shinyi RDCV DN100

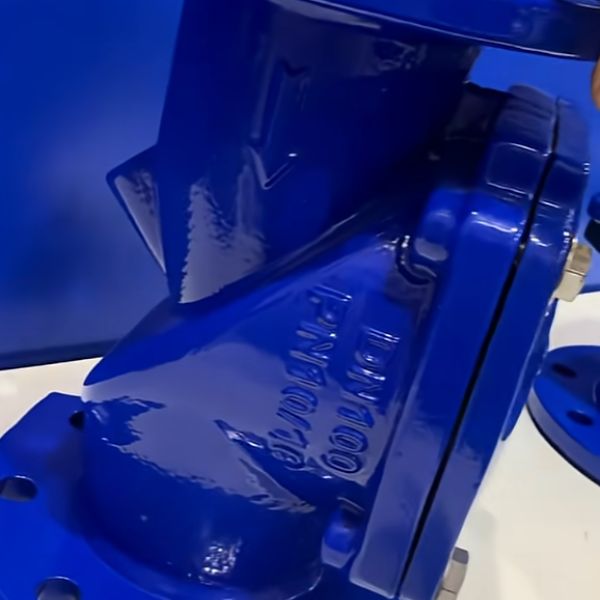

Ký hiệu trên thân và tài liệu kỹ thuật của van là cơ sở quan trọng để nhận diện chính xác van 1 chiều lá lật DN100 của Shinyi. Với ký hiệu dạng RDC – V – 0100 – 10 – D2 – B, mỗi thành phần đều mang ý nghĩa kỹ thuật rõ ràng và không được hiểu sai.

• RDC là ký hiệu van một chiều lá lật của ShinYi.
• V thể hiện dòng tiêu chuẩn.
• 0100 tương ứng kích thước DN100. – Chi tiết hơn xem tại DN100 là phi bao nhiêu
• Số 10 hoặc 16 thể hiện cấp áp lực PN10 hoặc PN16 theo tiêu chuẩn về PN là gì
• D2 xác định vật liệu thân gang cầu.
• B hoặc R là màu sơn hoàn thiện.

Đặc biệt chú ý: Nhà máy có thể nhận đặt sản xuất các van kết nối theo các loại tiêu chuẩn mặt bích JIS 16K – 20K hoặc các loại kết nối PN25 theo tiêu chuẩn ANSI

3. Kích thước van lá lật Shinyi RDCV DN100

Kích thước là yếu tố bắt buộc phải đối chiếu trước khi lắp đặt, đặc biệt với hệ van 1 chiều DN100 sử dụng mặt bích. Shinyi RDCV DN100 được sản xuất theo bảng kích thước tiêu chuẩn, đảm bảo đồng bộ với đường ống và phụ kiện.

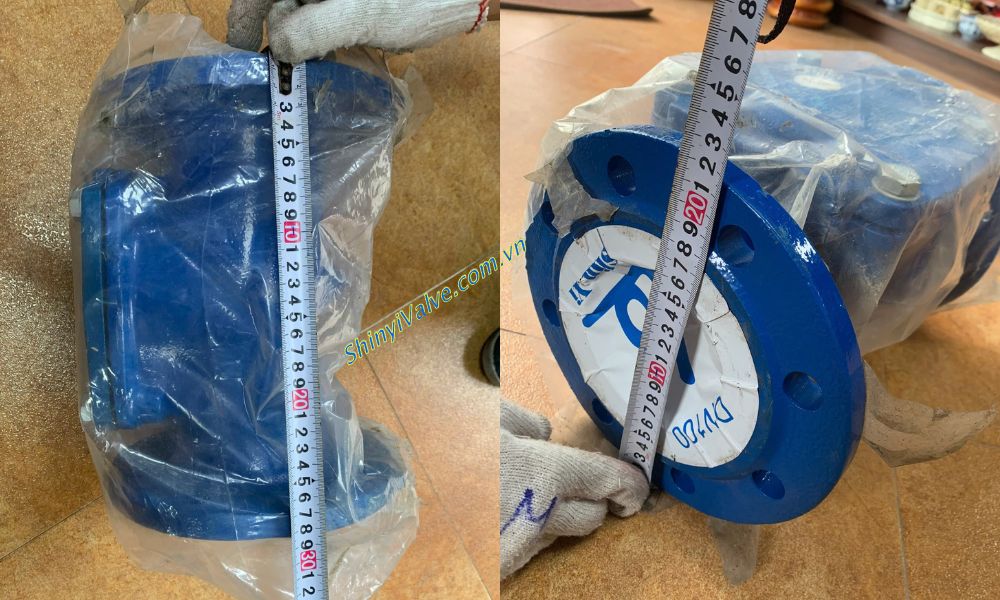

3.1 Các yếu tố quan trọng

Khi đọc kích thước van RDCV DN100 để tiến hành lắp đặt, người dùng cần chú ý đến các yếu tố như sau

• Đường kính trong đầu nối van
• Chiều dài van
• Đường kính mặt bích
• Số bu lông, đường kính và vị trí thiết kế lỗ bu lông

Chúng tôi khuyên bạn luôn đối chiếu bản vẽ thực tế thay vì chỉ nhìn DN. Sai lệch nhỏ ở tiêu chuẩn mặt bích dẫn đến không lắp được hoặc phải gia công lại, gây mất thời gian và chi phí không cần thiết.

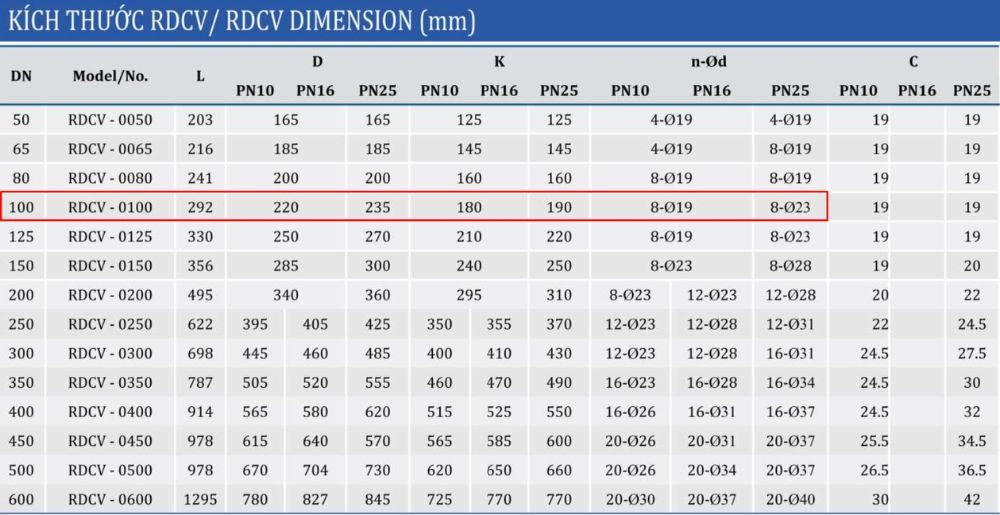

3.2 Thông số chi tiết

Dưới đây là một vài thông số kích thước của dòng van gang lá lật Shinyi RDCV DN100

• Chiều dài L 292 mm
• Đường kính mặt bích D tương ứng: 220mm ~ 235mm (ứng với PN10/16 và PN25)
• Đường kính vòng bulong K đạt 180 ~190 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bu lông: 19mm ~ 23mm

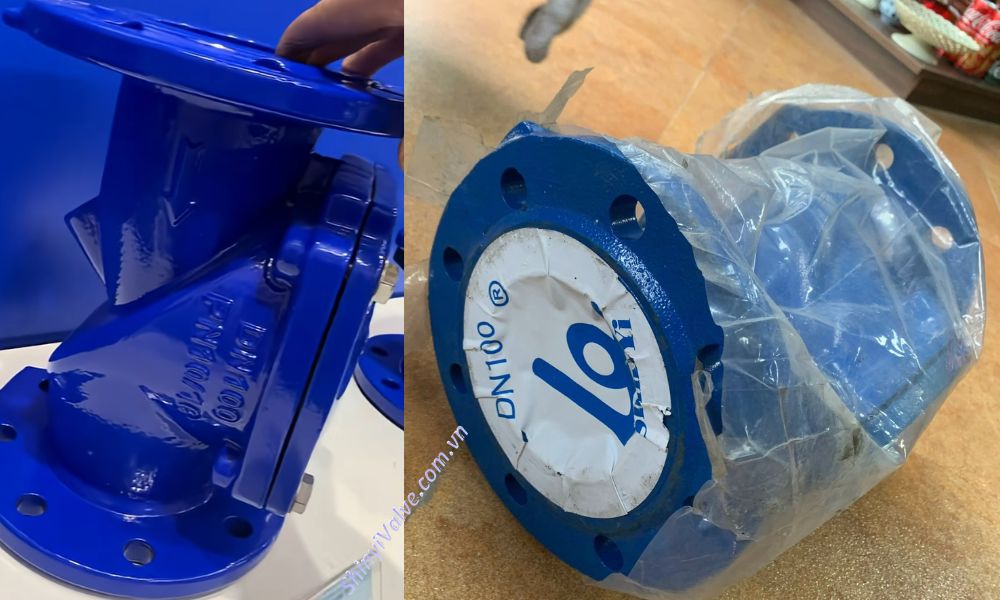

4. Mua van Shinyi RDCV DN100 ở đâu

Việc chọn đúng nhà cung cấp quan trọng không kém việc chọn đúng van Shinyi RDCV DN100. Khách hàng có thể

• Mua van trực tiếp tại nhà máy với các dự án quy mô lớn cần số lượng lớn van lắp đặt
• Hoặc nếu mua lẻ với mức chiết khấu hấp dẫn, có thể liên hệ với đại lý van Shinyi chúng tôi

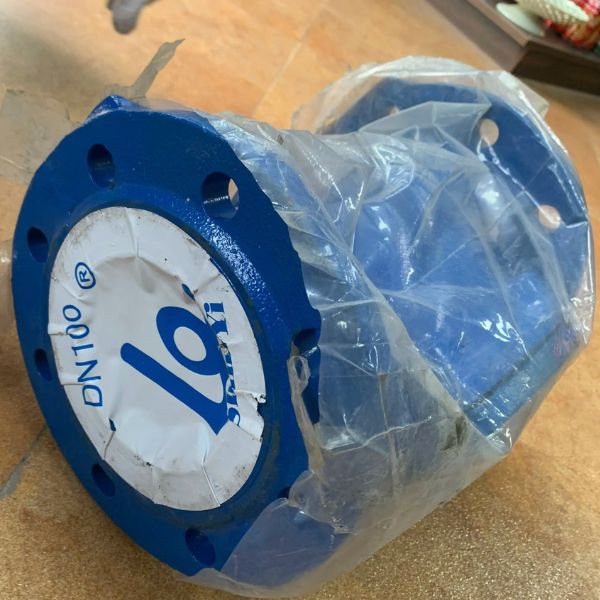

  • Kho hàng số lượng lớn van RDCV DN100 tại Hà Nội và thành phố Hồ Chí Minh
  • Đảm bảo đúng xuất xứ, đúng tiêu chuẩn và khả năng bảo hành lâu dài.
