RDCV DN150

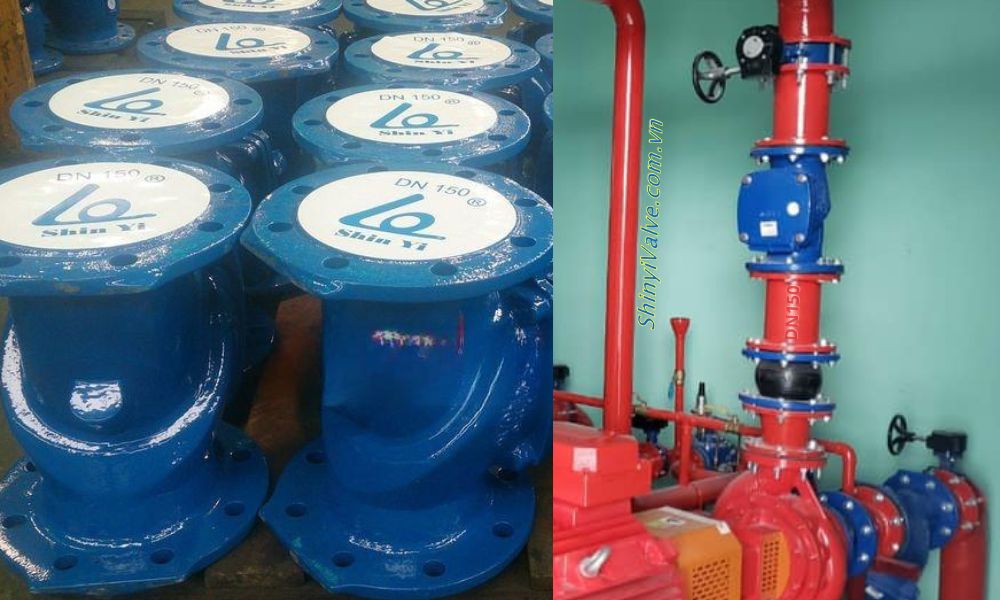

Van 1 chiều Shinyi RDCV DN150 là lựa chọn chúng tôi luôn khuyên dùng cho các hệ thống đường ống cỡ DN150 hoặc 6 inch, đặc biệt trong các công trình cấp thoát nước quy mô vừa và lớn, trạm bơm công nghiệp và hệ thống PCCC. Với cấu trúc gang cầu bền vững, lá van bọc cao su chống ngược hiệu quả và thiết kế tối ưu giảm búa nước, dòng van 1 chiều lá lật Shinyi này đảm bảo vận hành ổn định trong điều kiện áp suất cao và lưu lượng lớn.

1. Đặc điểm van Shinyi RDCV DN150

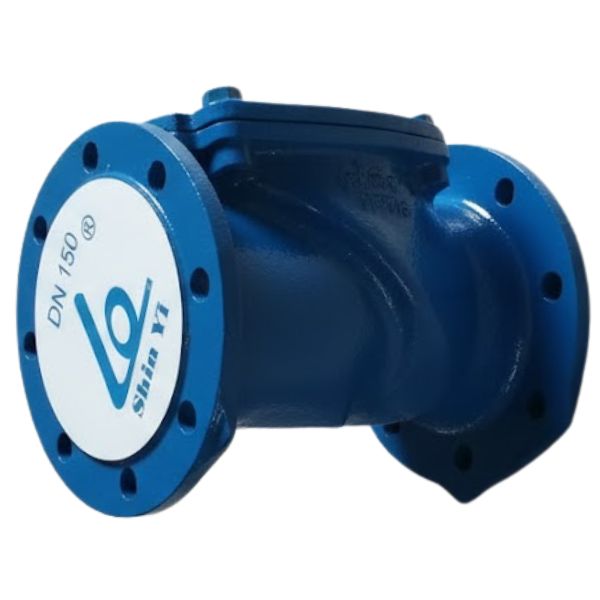

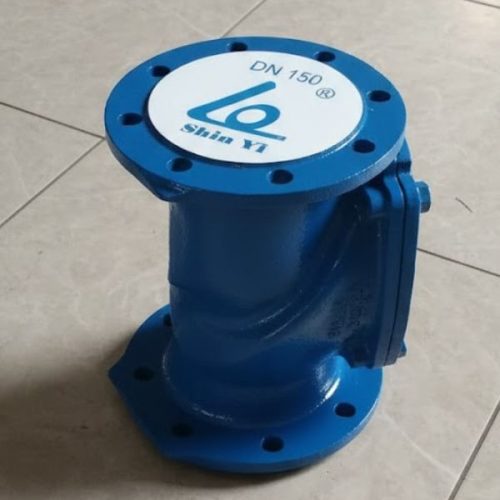

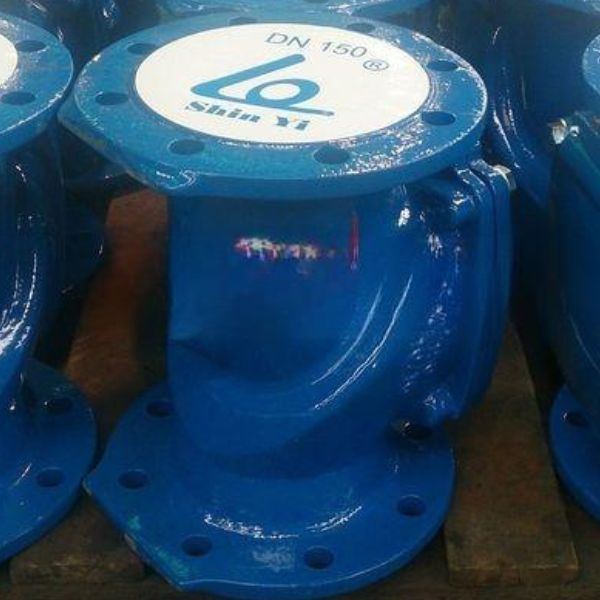

Van gang Shinyi RDCV DN150 là một loại van 1 chiều lá lật, có đường kính danh định 150mm, tương đương 6 inch. Đây là kích cỡ then chốt trong nhiều hệ thống công nghiệp, từ trạm bơm cấp nước cho khu đô thị đến các nhà máy xử lý nước thải công suất lớn.

• Điểm vượt trội của van Shinyi RDCV DN150 nằm ở cơ chế lá lật nghiêng 45 độ kết hợp với lớp cao su bọc đĩa van. Thiết kế này cho phép van đóng êm ái, giảm thiểu hiện tượng búa nước
• Thân van được đúc từ gang cầu (ductile iron) theo tiêu chuẩn ASTM A536, vật liệu này có cường độ kéo cao gấp 2 ~ 3 lần gang xám thông thường và độ dai va đập vượt trội.

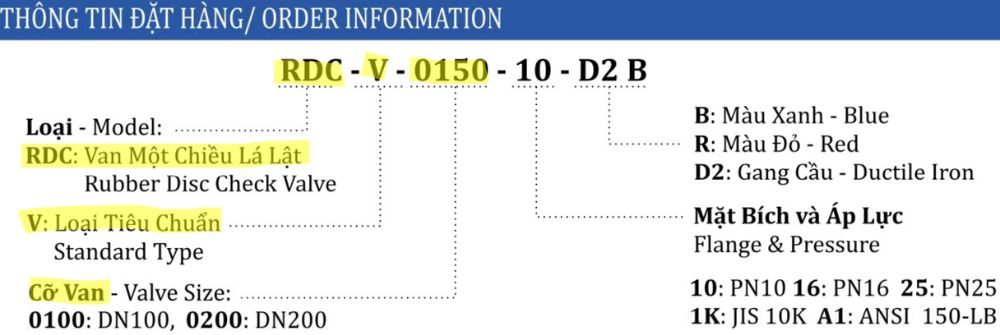

2. Giải mã ký hiệu van 1 chiều Shinyi RDCV DN150

Hiểu rõ mã số ký hiệu của van RDCV DN150 giúp bạn đặt hàng chính xác và tránh nhầm lẫn gây lãng phí. Mã van này là RDC – V – 0150 – 10 – D2B, trong đó mỗi thành phần mang ý nghĩa kỹ thuật cụ thể mà bạn cần nắm vững.

• RDC là ký hiệu model, viết tắt của “Rubber Disc Check” – van 1 chiều lá lật
• Chữ V thể hiện “Loại tiêu chuẩn” (Standard Type)
• 0150 chỉ cỡ van 1 chiều DN150
• 10 là áp suất danh định PN10 (10 bar).
  • Van RDCV DN150 có nhiều cấp áp suất: PN10 (10 bar), PN16 (16 bar), PN25 (25 bar).
  • Với tiêu chuẩn JIS, van còn được sản xuất với dòng van JIS 10K
• D2 ký hiệu vật liệu gang cầu (Ductile Iron).
• Chữ B thể hiện màu sơn xanh (Blue) tiêu chuẩn. Một số đơn hàng đặc biệt có thể yêu cầu màu đỏ (R – Red) cho hệ thống PCCC

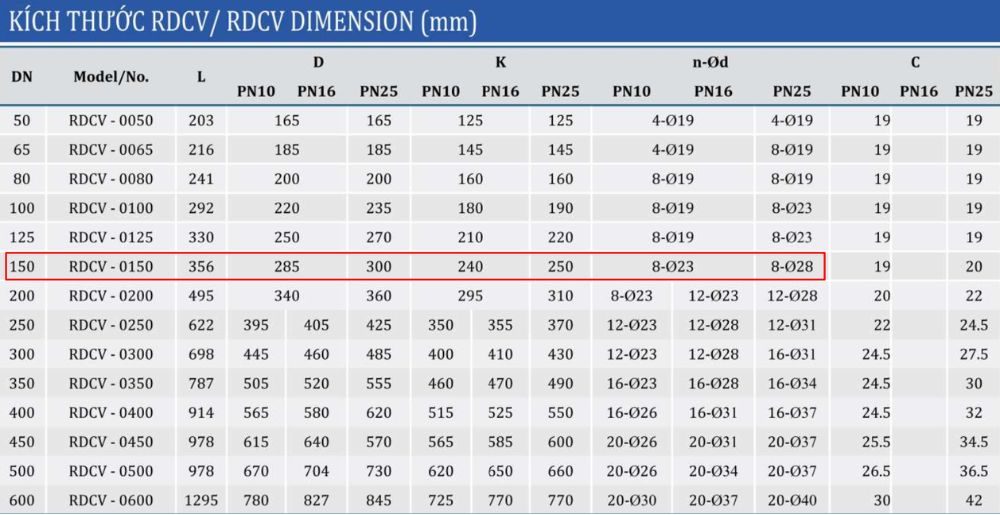

3. Thông số kích thước van Shinyi RDCV DN150

Thông số về kích thước quyết định khả năng lắp đặt thực tế và tương thích với hệ thống. Van Shinyi RDCV DN150 có các kích thước chính mà người dùng cần ghi nhớ.

• Chiều dài L là 356mm
• Đường kính mặt bích D phụ thuộc vào cấp áp suất:
  • PN10 hoặc PN16: 285mm
  • PN25: 300mm
• Đường kính vòng bu lông K
  • Là 240mm với PN10/16
  • Đối với PN25, con số này là 250mm
• Đường kính của 8 lỗ bu lông d: Từ 23mm ~ 28mm

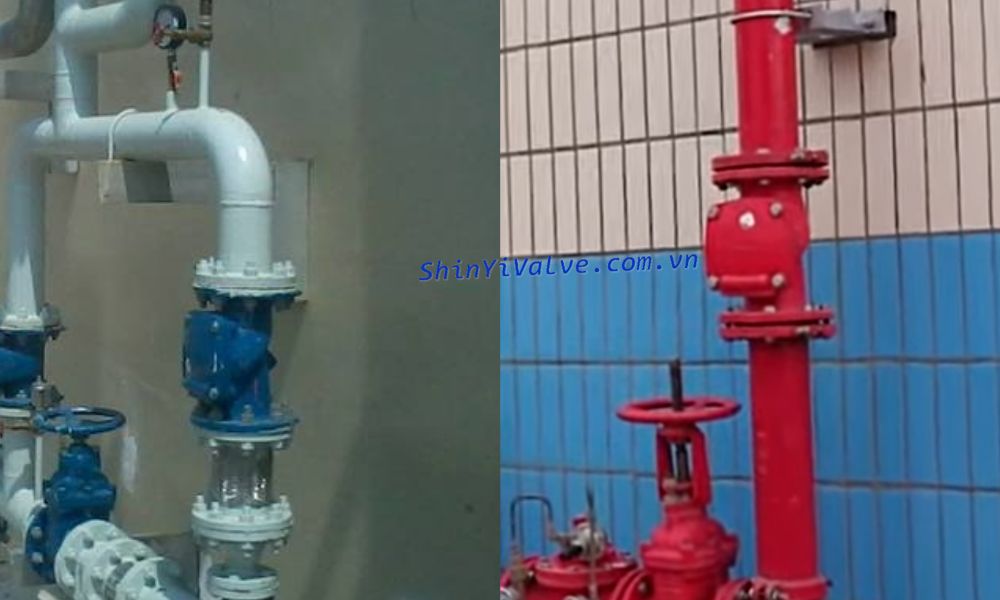

4. Ứng dụng van lá lật Shinyi RDCV DN150

Van RDCV DN150 được ứng dụng rộng rãi trong các hệ thống đường ống công suất lớn như sau:

• Lý tưởng cho các máy bơm có lưu lượng dòng chảy cao cần kiếm soát chiều dòng chảy nhẹ nhàng
• Lắp sau bơm chữa cháy hoặc trên đường ống cấp nước cho các đầu phun trong các hệ thống chữa cháy cỡ lớn
• Dùng trong đường ống phân phối ở mạng lưới xử lý nước thải quy mô lớn
• Ứng dụng ở trục ống chính cho các trạm bơm phục vụ tưới tiêu (thường dùng ống DN150)
