RVCX DN100

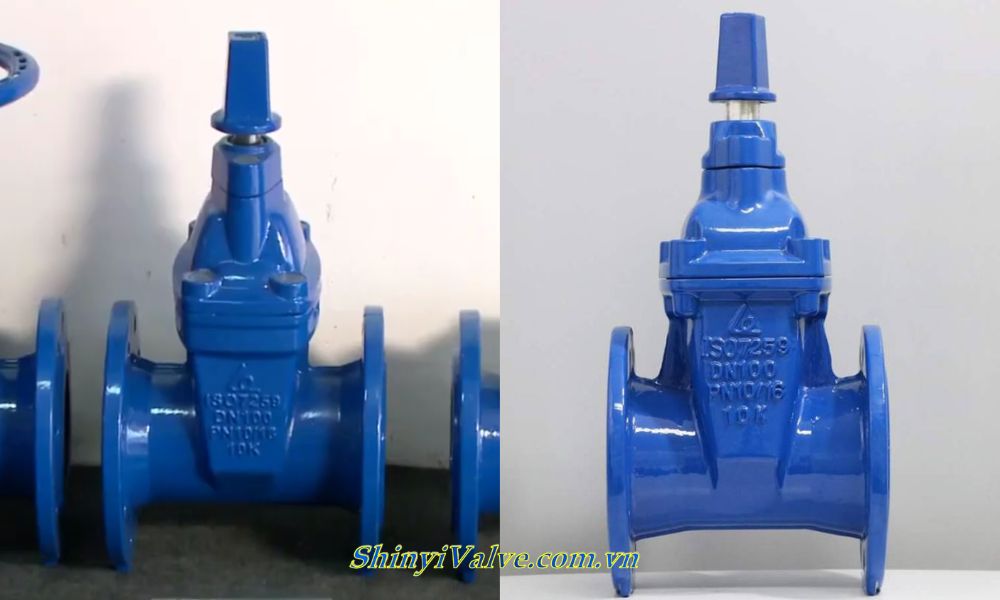

Van cổng Shinyi RVCX DN100 chính là dòng van nước giải quyết các thách thức về vận hành bền bỉ và tiết kiệm không gian lắp đặt dành cho hệ thống đường ống chôn ngầm kích cỡ DN100 hoặc những nơi có không gian hẹp, giảm chi phí bảo trì và nguy cơ rò rỉ thất thoát nước.

1. Van cổng Shinyi RVCX DN100 là gì

Dòng van cổng Shinyi RVCX DN100 đại diện cho thế hệ van cổng nắp chụp Shinyi tiên tiến của hãng sản xuất

• Loại van cổng Shinyi này đóng vai trò chặn hoặc mở dòng chảy trong hệ thống đường ống DN100 thông qua chuyển động lên xuống của lá van hình tròn.
• Thiết kế nắp chụp (thay vì tay quay) giúp van vận hành tốt trong các môi trường hẹp
• Cho kết nối với trục nối dài hoặc dùng khóa chuyên dụng, đảm bảo vận hành van từ mặt đất một cách nhẹ nhàng mà không cần xuống hố sâu ẩm ướt.

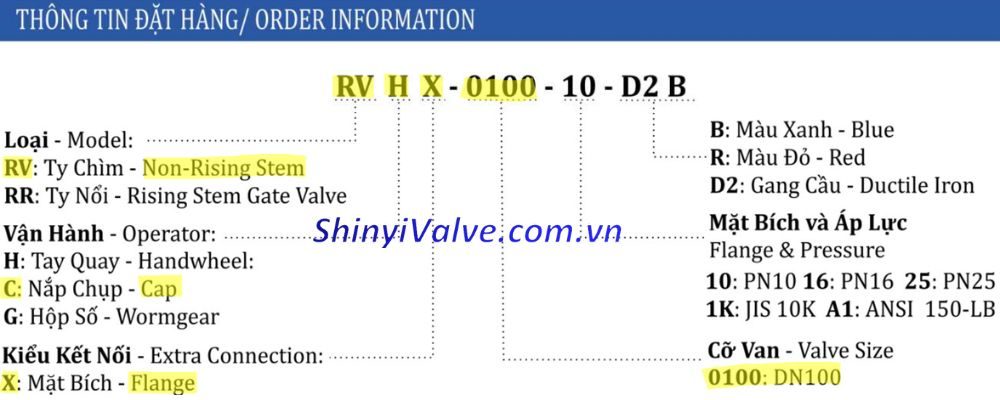

2. Ký hiệu Shinyi RVCX-0100 có ý nghĩa gì

Mỗi ký tự trong mã van Shinyi RVCX-0100 đều chứa đựng thông tin kỹ thuật quan trọng mà người mua hàng và đơn vị thi công cần nắm rõ để tránh đặt nhầm hàng. Dựa trên bảng quy chuẩn định danh của hãng, chúng tôi phân tích chi tiết mã van cổng Shinyi RVCX DN100 dành cho bạn đọc

• RV: Xác định đây là dòng van cổng ty chìm, trục van không lộ ra ngoài khi đóng mở.
• C: Ký hiệu của vận hành bằng nắp chụp (Cap), khác với ký hiệu H (tay quay) hay G (hộp số).
• X: Khẳng định kiểu kết nối mặt bích (Flange).
• 0100: Chỉ số kích cỡ van cổng DN100, tương đương với đường ống phi 114mm.
• 10: Ứng với cấp áp lực PN10. Ngoài ra còn có các ký hiệu về áp suất khác như
  • 16/25: Ký hiệu PN đối với áp suất PN16/PN25
  • 1K: Đối với van có áp lực dựa trên tiêu chuẩn JIS
  • A1: Dành cho van ty chìm sản xuất theo chuẩn ANSI
• D2: Vật liệu chế tạo bằng gang cầu, có độ bền cơ học cao hơn hẳn gang xám thông thường. (Tham khảo từ bài viết: Gang là kim loại gì)
• Hậu tố về màu sắc: B là màu Xanh (thường dùng cho nước sạch, HVAC) và R là màu Đỏ (chuyên dụng cho hệ thống PCCC).

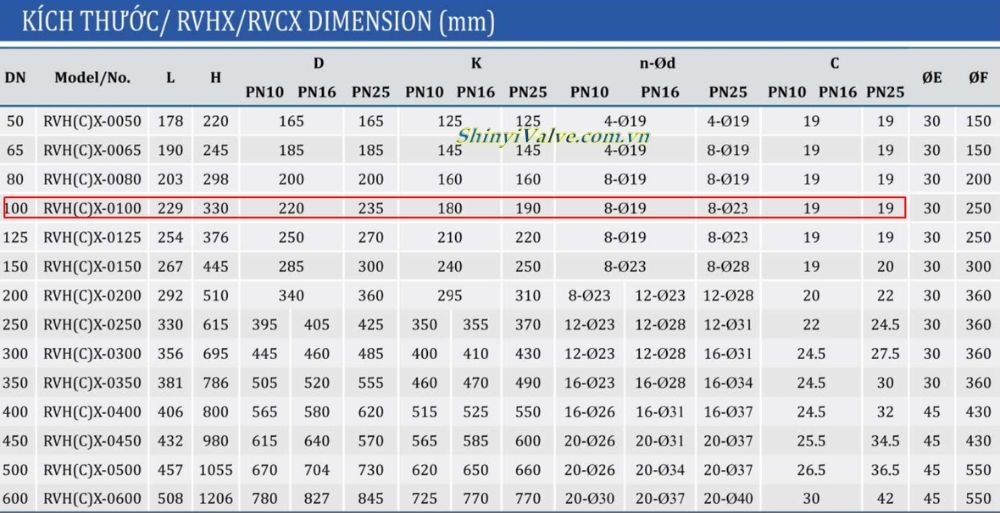

3. Chi tiết kích thước van gang Shinyi RVCX-0100

Thông số vật lý của van cổng Shinyi RVCX DN100 là yếu tố sống còn đối với người thiết kế và kỹ sư thi công đường ống. Một sai lệch nhỏ trong chiều dài thân van hoặc khoảng cách tâm lỗ bích cũng khiến toàn bộ hệ thống bị lệch, gây ứng lực xấu lên đường ống và dẫn đến rò rỉ bích về sau. Van cổng Shinyi RVCX DN100 sở hữu các thông số thực tế sau:

• Chiều dài thân van (L): 229 mm.
• Chiều cao van (H): 330 mm.
• Đường kính mặt bích (D): 220 mm (với chuẩn PN10, PN16) hoặc 235 mm (với chuẩn PN25).
• Khoảng cách tối đa hai lỗ bulong (K): 180mm ~ 190mm
• Số lỗ bulong (n-Ød): 8 lỗ với đường kính Ø19 ~ Ø23

4. Mua van cổng Shinyi RVCX DN100 ở đâu

Để đảm bảo quyền lợi khi sở hữu van cổng Shinyi RVCX DN100, khách hàng nên liên hệ trực tiếp với nhà máy hoặc các đại lý ủy quyền chính thức có giấy chứng nhận từ hãng Shinyi, tiêu biểu là đại lý van Shinyi chúng tôi

• Có sẵn hàng số lượng lớn van cổng Shinyi RVCX DN100 tại các kho hàng ở Hà Nội và thành phố Hồ Chí Minh
• Cung cấp đầy đủ chứng chỉ chất lượng (CQ) và chứng chỉ xuất xưởng (CO) từ nhà máy Shin Yi tại Việt Nam.
• Cam kết bảo hành 12 tháng và hỗ trợ kỹ thuật khi người dùng tiến hành lắp đặt tại địa điểm thi công
