RVHT DN32

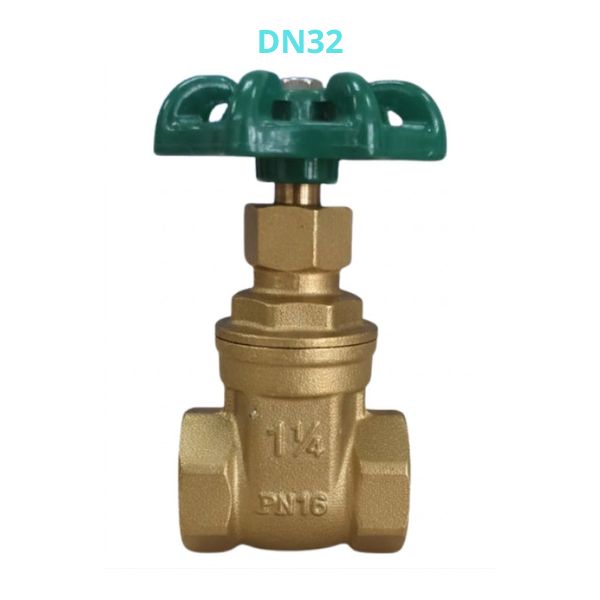

Van Shinyi RVHT DN32 là một chủng loại của nhóm van cổng Shinyi được sử dụng phổ biến trong các hệ thống nước sạch nhờ thiết kế gọn, thân đồng và khả năng lắp đặt thuận tiện

1. Van Shinyi RVHT DN32 là dòng van gì

Van Shinyi RVHT DN32 thuộc nhóm van cổng bằng đồng sử dụng kết nối ren của Shinyi. Trong catalogue, dòng RVHT được ghi là brass gate valve, tức van cửa đồng dùng cơ chế đĩa van nâng lên, hạ xuống để đóng hoặc mở dòng chảy

Khi vận hành, người dùng xoay tay van để trục tác động lên đĩa van bên trong thân. Van Shinyi RVHT DN32 không dùng để điều tiết lưu lượng thường xuyên mà phù hợp nhất với trạng thái:

• Mở hoàn toàn để dòng nước đi qua
• Đóng hoàn toàn để ngắt dòng nước
• Lắp trên các tuyến ống nước sạch
• Sử dụng cho công trình dân dụng, tòa nhà hoặc hệ thống kỹ thuật phụ trợ

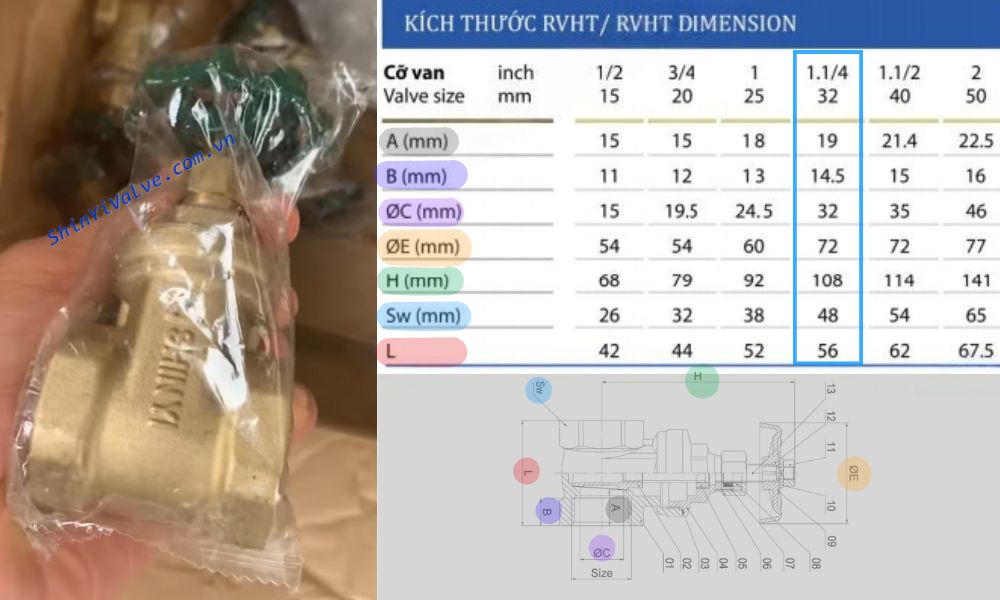

2. Kích thước của van Shinyi RVHT DN32 theo catalogue

Khi chọn van Shinyi RVHT DN32, thông tin kích thước là phần cần kiểm tra kỹ vì ảnh hưởng trực tiếp đến khả năng lắp đặt trên đường ống. Thông số kích thước của van cửa đồng Shinyi model RVHT-0032 gồm:

• A = 19 mm: Chiều sâu phần ren kết nối phía trong thân van
• B = 14.5 mm: Khoảng cách từ mép ngoài đến vị trí kết thúc ren
• ØC = 32 mm: Đường kính danh nghĩa của cửa van, tương ứng cỡ DN32
• ØE = 72 mm: Đường kính ngoài của cụm nắp van phía trên
• H = 108 mm: Chiều cao tổng thể của van tính từ đáy thân đến đỉnh tay van
• Sw = 48 mm: Kích thước bề mặt lục giác trên thân van, thường dùng để đặt cờ lê khi lắp đặt
• L = 56 mm: Chiều dài thân van từ đầu ren này đến đầu ren còn lại

3. Áp lực và nhiệt độ làm việc của Shinyi RVHT-0032

Trước khi lựa chọn van Shinyi RVHT DN32, người dùng nên tìm hiểu các thông số vận hành cơ bản được nhà sản xuất công bố. Thông số làm việc chính của Shinyi RVHT-0032 gồm:

• Áp suất làm việc: PN16
• Mức áp tối đa: 16 bar ~ PN16 >> Đọc thêm PN16 là gì
• Nhiệt độ làm việc tối đa: 120°C
• Môi trường sử dụng: nước sạch

Với thông số này, van Shinyi RVHT DN32 phù hợp cho các hệ thống cấp nước sạch thông thường. Tuy nhiên, khi dùng cho hệ thống có nhiệt độ cao, áp dao động hoặc yêu cầu kỹ thuật đặc biệt, người mua nên đối chiếu lại catalogue

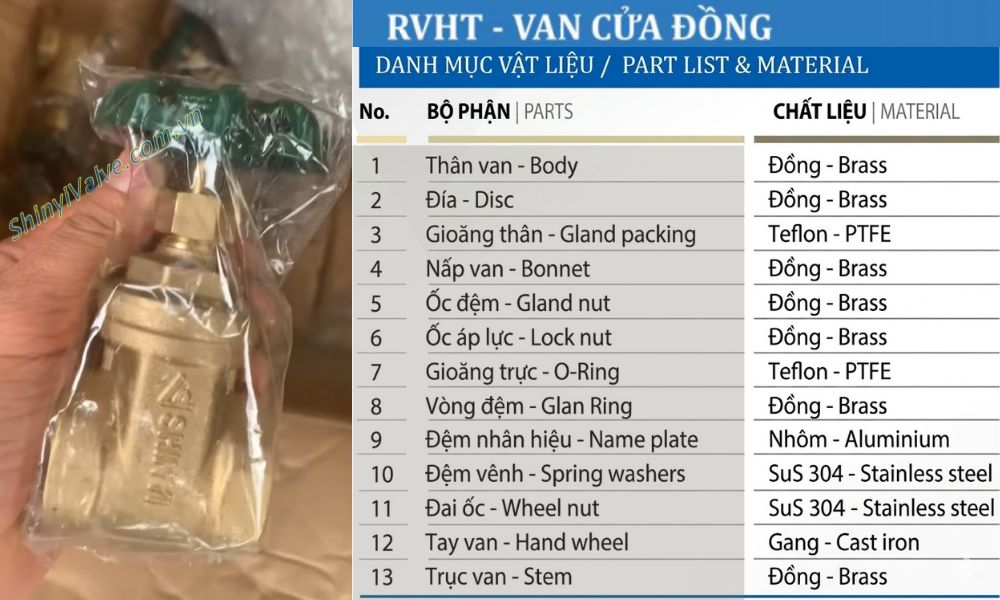

4. Vật liệu cấu tạo của van Shinyi RVHT DN32

Theo bảng vật liệu catalogue, Shinyi RVHT-0032 có cấu tạo chính như sau:

• Thân van, đĩa van, nắp van, ốc đệm, ốc áp lực và trục van: Đồng thau >> Đọc thêm về đồng thau là gì
• Gioăng thân và gioăng trục: PTFEE
• Đệm nhãn hiệu: Nhôm
• Vòng đệm lò xo và đai ốc tay van: Inox SUS304
• Tay van: Gang

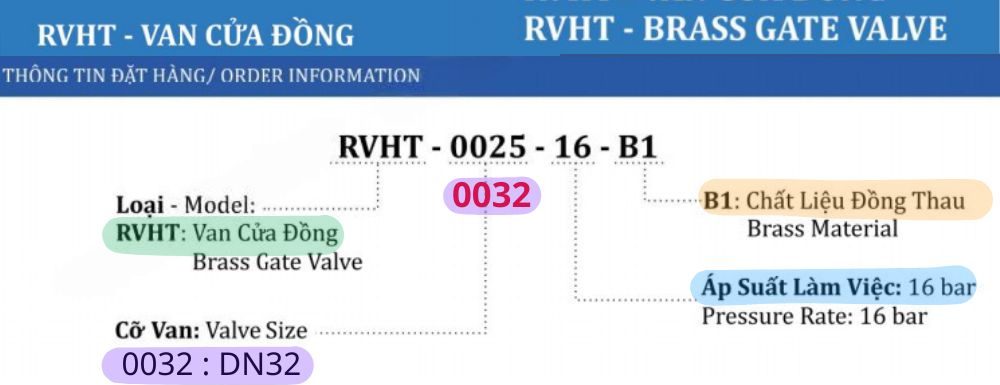

5. Cách đọc mã đặt hàng van Shinyi RVHT DN32

Mã sản phẩm giúp người mua xác định đúng model, kích thước, áp lực và vật liệu. Với cỡ DN32, mã đặt hàng có thể đọc theo cấu trúc:

RVHT-0032-16-B1

Trong đó:

• RVHT: Dòng van cửa đồng Shinyi
• 0032: Kích thước DN32
• 16: Áp suất làm việc 16 bar
• B1: Vật liệu đồng thau

Khi gửi yêu cầu báo giá cho đại lý van Shinyi, người mua nên cung cấp đầy đủ mã Shinyi RVHT-0032 hoặc RVHT-0032-16-B1 để được kiểm tra đúng kích thước, tiêu chuẩn ren và phiên bản sản phẩm
