RVHT DN40

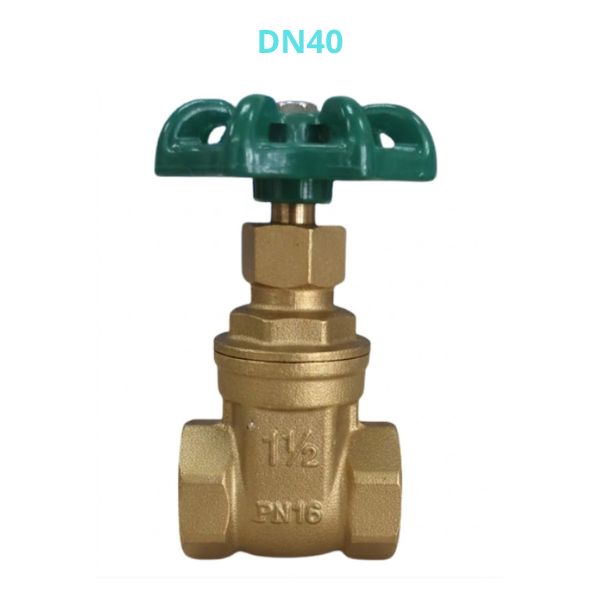

Van Shinyi RVHT DN40 là model van cửa đồng Shinyi nối ren được sử dụng phổ biến trong các hệ thống nước sạch nhờ thiết kế nhỏ gọn, thân đồng thau bền chắc và khả năng chịu áp PN16

1. Van Shinyi RVHT DN40 thuộc nhóm van nào

Khi tra cứu catalogue, nhiều người thường quan tâm van Shinyi RVHT DN40 được phân loại như thế nào và phù hợp với hệ thống nào. Theo thông tin từ nhà sản xuất, model Shinyi RVHT-0040 thuộc nhóm van cửa đồng nối ren, được thiết kế chuyên dụng cho các hệ thống nước sạch

Cụ thể, van Shinyi RVHT DN40 được xếp vào các nhóm sau:

• Thuộc dòng van cổng Shinyi.
• Thuộc series RVHT (Brass Gate Valve)
• Thân van chế tạo từ đồng thau
• Sử dụng cơ chế đóng mở bằng đĩa van nâng hạ
• Chuyên dùng cho môi trường nước sạch

Khác với các dòng van bi hoặc van bướm, van Shinyi RVHT DN40 được thiết kế để đóng hoặc mở hoàn toàn dòng chảy. Vì vậy, sản phẩm thường được lắp đặt tại các vị trí cần khóa nước, cô lập thiết bị hoặc kiểm soát dòng chảy trên các tuyến ống có kích thước DN40

2. Kết nối ren của van Shinyi RVHT DN40

Một trong những đặc điểm giúp nhận diện Shinyi RVHT-0040 là kiểu kết nối ren trong ở hai đầu van. Kết nối ren của van Shinyi RHVT DN40 có đặc điểm là:

• Tiêu chuẩn ren BS21
• Tiêu chuẩn ISO 228-1:2000
• Kiểu kết nối ren trong
• Lắp đặt trực tiếp với đường ống ren và phụ kiện ren ngoài

Ưu điểm của kiểu kết nối này so với van cổng mặt bích của Shinyi là:

• Thi công nhanh
• Không cần sử dụng mặt bích
• Tiết kiệm chi phí phụ kiện
• Thuận tiện cho việc tháo lắp và thay thế

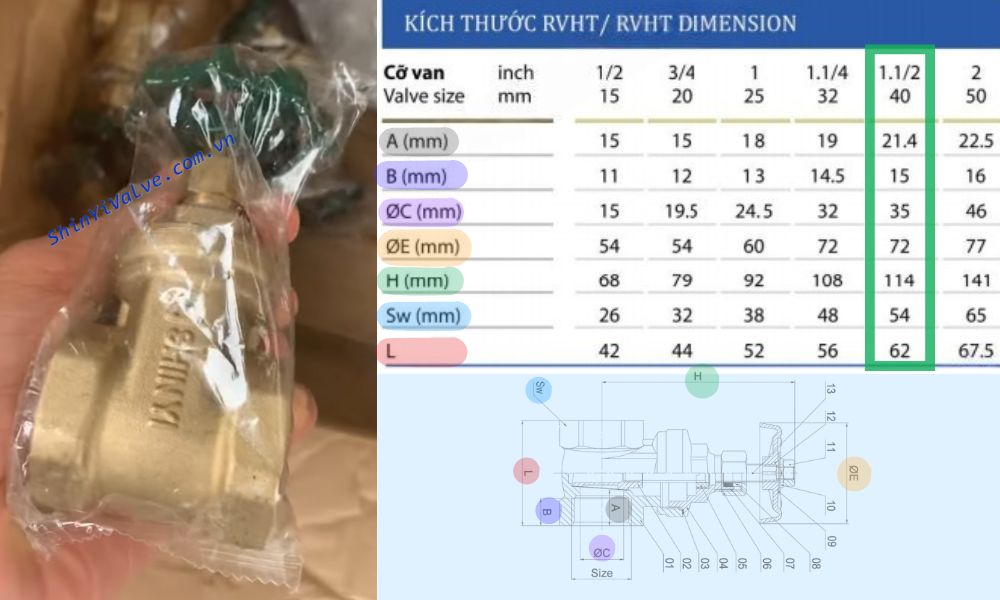

3. Kích thước của van Shinyi RVHT DN40

Khi tra cứu catalogue van Shinyi RVHT DN40, người dùng sẽ thấy nhiều ký hiệu kích thước khác nhau trên bản vẽ kỹ thuật. Việc hiểu đúng các thông số này giúp kiểm tra khả năng lắp đặt, lựa chọn phụ kiện kết nối và bố trí không gian vận hành phù hợp

Đối với model Shinyi RVHT-0040, các thông số được nhà sản xuất công bố như sau:

• A = 23 mm: Chiều sâu phần ren kết nối bên trong thân van.
• B = 16.5 mm: Khoảng cách từ mép ngoài đến vị trí kết thúc ren.
• ØC = 38 mm: Đường kính danh nghĩa của cửa van, tương ứng với cỡ DN40.
• ØE = 80 mm: Đường kính ngoài của cụm nắp van.
• H = 120 mm: Chiều cao tổng thể của van tính từ đáy thân đến đỉnh tay quay.
• Sw = 55 mm: Kích thước bề mặt lục giác trên thân van, dùng để siết khi lắp đặt.
• L = 63 mm: Chiều dài thân van từ đầu ren này đến đầu ren còn lại

4. Thông số cần kiểm tra trước khi chọn van Shinyi RVHT DN40

Trước khi đặt mua van Shinyi RVHT DN40, người dùng nên kiểm tra đầy đủ các thông số được công bố trong catalogue. Các thông tin quan trọng của van cổng DN40 dòng Shinyi RVHT-0040 là:

• Kích thước danh nghĩa: DN40
• Size ren: 1 1/2 inch
• Áp suất làm việc: PN16 >> Đọc thêm PN16 là gì
• Nhiệt độ làm việc tối đa: 120°C
• Môi trường sử dụng: nước sạch
• Tiêu chuẩn ren: BS21 / ISO 228-1

Việc đối chiếu các thông số này giúp hạn chế tình trạng lựa chọn sai model hoặc phát sinh chi phí thay đổi thiết bị sau khi lắp đặt

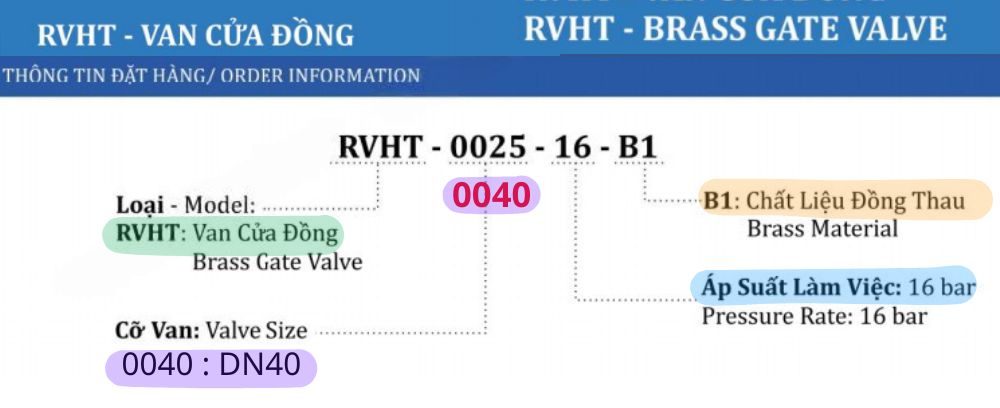

5. Đọc đúng mã đặt hàng van Shinyi RVHT DN40

Ngoài kích thước và thông số kỹ thuật, người mua cũng nên kiểm tra chính xác mã sản phẩm trước khi gửi yêu cầu báo giá. Ví dụ mã catalogue:

RVHT-0040-16-B1

Ý nghĩa của mã sản phẩm:

• RVHT: Dòng van cửa đồng Shinyi
• 0040: Kích thước DN40.
• 16: Áp suất làm việc PN16
• B1: Vật liệu đồng thau >> Đọc thêm đồng thau là gì

Khi gửi yêu cầu báo giá, người mua nên cung cấp đầy đủ mã Shinyi RVHT-0040 hoặc RVHT-0040-16-B1 để đơn vị cung cấp kiểm tra đúng cấu hình sản phẩm
