SCVX DN150

Van 1 chiều Shinyi SCVX DN150 được chúng tôi ưu tiên cho các dự án định hướng chiều dòng chảy cỡ 150mm yêu cầu vận hành êm ái dưới áp lực dòng chảy cao. Với cơ chế lò xo inox 304 được thiết kế chính xác, dòng van 1 chiều lò xo Shinyi này đóng nhẹ nhàng, không tạo tiếng ồn hay va đập mạnh như các loại van truyền thống.

1. Đôi nét về van 1 chiều Shinyi SCVX DN150

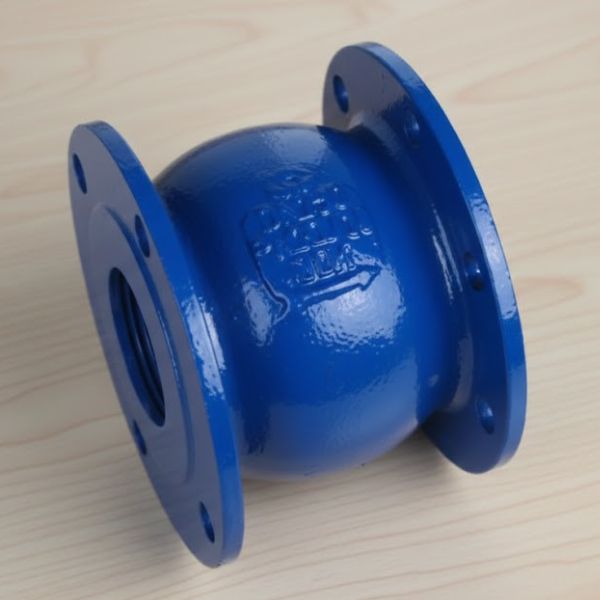

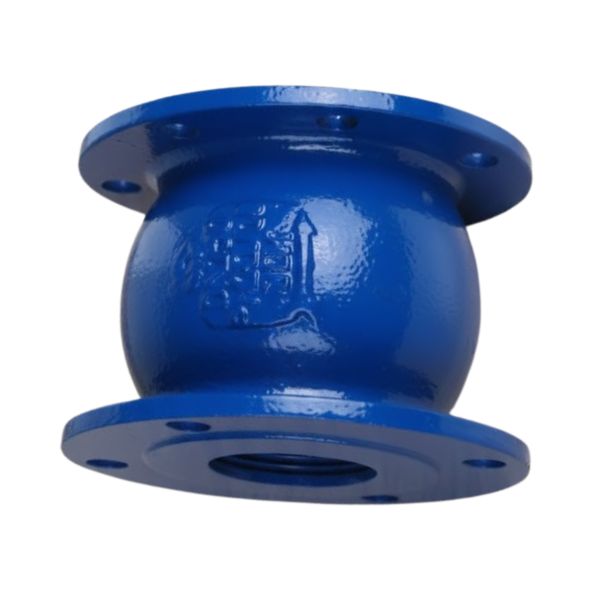

Van gang Shinyi SCVX DN150 là một loại van 1 chiều lò xo do hãng Shinyi sản xuất, có đường kính danh định 150mm (tương đương 6 inch)

• Cỡ van 1 chiều DN150 xuất hiện trong nhiều dự án quy mô vừa và lớn, từ hệ thống cấp nước cho chung cư đến các trạm bơm công nghiệp công suất trung bình.
• Sử dụng lực đàn hồi của lò xo inox để giữ đĩa van luôn ở trạng thái đóng khi không có dòng chảy.
• Thân van được đúc từ gang cầu theo tiêu chuẩn ASTM A536, đảm bảo độ bền cơ học cao.
• Đĩa van là gang cầu bọc cao su EPDM, có khả năng chống ăn mòn tốt và đàn hồi ổn định trong phạm vi nhiệt độ rộng.

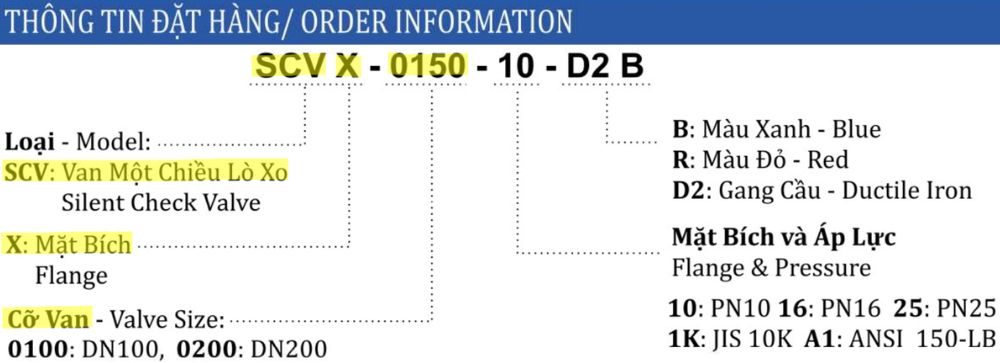

2. Thông tin ký hiệu van gang Shinyi SCVX DN150

Nắm vững mã sản phẩm giúp bạn đặt hàng chính xác và hiểu rõ thông số kỹ thuật. Mã van này là SCVX – 0150 – 10 – D2B, trong đó từng thành phần đều có ý nghĩa quan trọng.

• SCV là ký hiệu model, viết tắt của “Silent Check Valve”
• Chữ X chỉ kiểu kết nối mặt bích, là kiểu nối van phổ biến và tin cậy nhất cho van DN150
• 0150 chỉ cỡ van DN150 (6 inch)
• 10 là cấp áp suất PN10. Ngoài ra còn có ký hiệu khác liên quan đến áp suất như
  • 16: Cho hệ thống tiêu chuẩn công nghiệp, áp suất 16 bar
  • 25: Cho hệ thống áp suất cao PN25, 25 bar
  • 1K: Đối với dự án lắp đặt tuân theo tiêu chuẩn mặt bích JIS 10K
• D2 ký hiệu vật liệu gang cầu (Ductile Iron).
• Chữ B thể hiện màu sơn xanh (Blue) – màu tiêu chuẩn cho hệ thống cấp nước.
  • Nếu dùng cho hệ thống PCCC, bạn đọc có thể yêu cầu màu R (Red – đỏ) để dễ phân biệt với các đường ống khác.

3. Kích thước van lò xo Shinyi SCVX DN150

Thông số kích thước quyết định khả năng lắp đặt và tương thích với hệ thống hiện có. Van Shinyi SCVX DN150 có các kích thước chính sau

• Chiều dài van L là 210mm
• Đường kính mặt bích D theo từng cấp áp suất
  • PN10 và PN16: 285mm
  • PN25: 300mm
• Đường kính vòng lỗ bulong:
  • PN10/PN16: 240mm
  • PN25: 250mm
• Số lỗ bu lông: 8 lỗ
• Đường kính lỗ bulong: Từ 23mm ~ 28mm

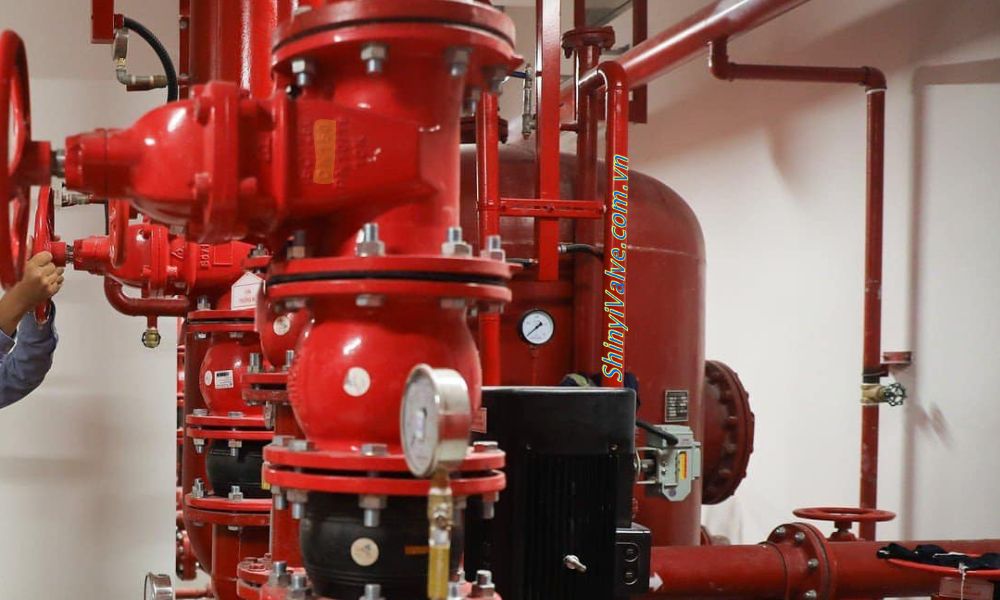

4. Ứng dụng của van Shinyi SCVX DN150

Van SCVX DN150 được dùng nhiều trong các hệ thống quy mô lớn yêu cầu vận hành êm ái và chống dòng chảy ngược hiệu quả dưới điều kiện áp lực dòng chảy mạnh

• Dùng cho mạng lưới cấp nước ở các khu vực dân dụng cỡ lớn như bệnh viện, khách sạn,…
• Áp dụng cho đường ống chính trong hệ thống bơm tăng áp ở khu vực chung cư cao cấp
• Lắp đặt trong tuyến ống nhánh ở công trình phòng cháy chữa cháy với trục ống chính cỡ lớn hơn
