SCVX DN65

Với kinh nghiệm làm việc trực tiếp cùng các dòng van ShinYi, chúng tôi khẳng định Shinyi SCVX DN65 là một trong những lựa chọn đáng tin cậy nhất cho các hệ thống ống nước DN65 yêu cầu cao về chống chảy ngược, giảm va đập thủy lực và vận hành ổn định lâu dài trong điều kiện áp lực dòng chảy mạnh

1. Van 1 chiều Shinyi SCVX DN65 là gì

Shinyi SCVX DN65 là dòng van 1 chiều lò xo do Shin Yi Valve (thương hiệu van đến từ Đài Loan) sản xuất, có kích cỡ DN65 tương ứng với đường kính danh nghĩa 65 mm, cỡ van rất phổ biến trong hệ thống cấp nước, PCCC và HVAC quy mô vừa và nhỏ

• Van sử dụng cơ cấu đĩa van kết hợp lò xo đặt trong thân van gang cầu.
  • Khi có dòng chảy thuận đủ mạnh, áp lực đẩy đĩa van mở ra
  • Khi ngắt dòng chảy, lò xo lập tức đưa đĩa van về vị trí đóng.
• Van hướng đến khả năng vận hành êm, giảm sốc áp và bảo vệ thiết bị phía sau.

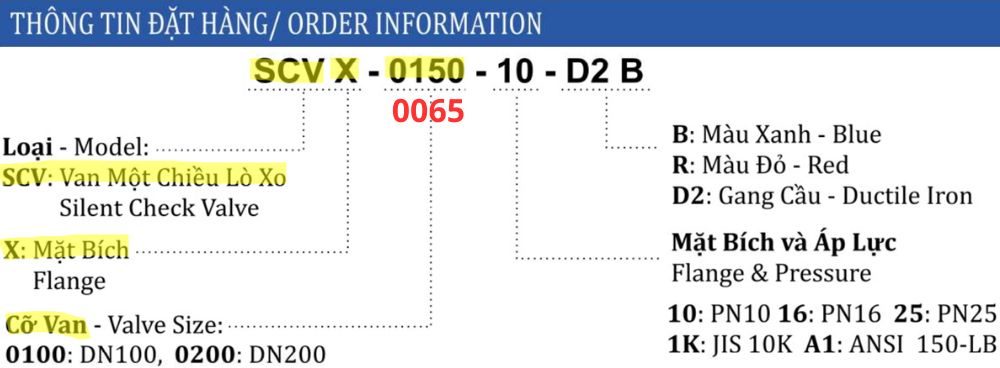

2. Ký hiệu van lò xo Shinyi SCVX DN65

Hiểu đúng ký hiệu là bước bắt buộc nếu bạn không muốn đặt nhầm van 1 chiều lò xo Shinyi. Với van Shinyi SCVX DN65, mỗi ký tự trong mã sản phẩm đều mang ý nghĩa kỹ thuật rõ ràng, phản ánh chính xác cấu hình van.

• SCV thể hiện đây là van một chiều lò xo (Silent Check Valve)
• X chỉ kiểu kết nối mặt bích.
• Phần DN65 cho biết kích thước danh nghĩa của van, tương ứng với model SCVX – 0065 trong bảng đặt hàng.
• Các ký hiệu tiếp theo liên quan đến áp lực làm việc như
  • 10: Chỉ cấp áp lực PN10
  • 16: Ứng với áp suất PN16
  • 25: Tương ứng với PN25
  • 1K: Ứng với tiêu chuẩn mặt bích JIS 10K
  • A1: Chính là ký hiệu cho chuẩn ANSI 150LB
• Vật liệu thân van là gang cầu (Ductile Iron – D2)
• Màu sơn nhận diện tiêu chuẩn của ShinYi (B – Xanh, R – Đỏ)

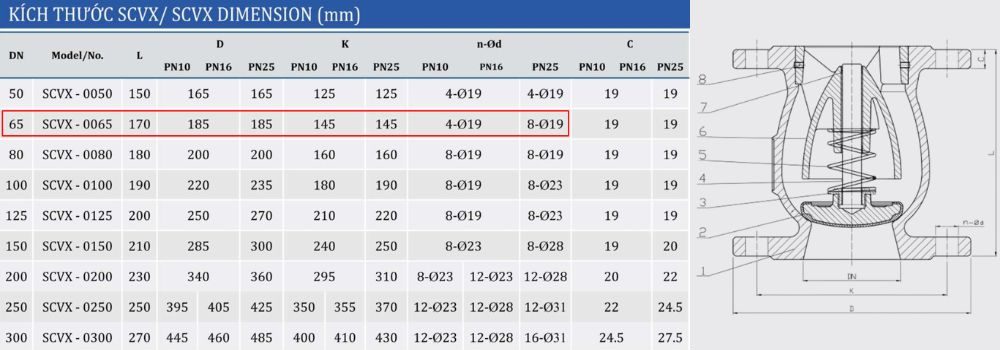

3. Kích thước van gang Shinyi SCVX DN65

Kích thước là yếu tố quyết định khả năng lắp đặt và đồng bộ với hệ thống. Shinyi SCVX DN65 được thiết kế theo tiêu chuẩn quốc tế, đảm bảo lắp đặt trực tiếp vào các tuyến ống DN65 mà không cần gia công lại.

• Chiều dài L của van là 170mm
• Đường kính mặt bích D là 185mm
• Khoảng cách tối đa giữa hai lỗ bu lông K = 145mm
• Số lỗ bu lông: Từ 4 ~ 8
• Đường kính lỗ bulong: 19mm

Kinh nghiệm thi công thực tế cho thấy, nhiều hệ thống gặp sự cố chỉ vì bỏ qua kiểm tra kích thước mặt bích và khoảng không gian lắp đặt. Với van một chiều Shinyi SCVX DN65, bạn nên đo chính xác khoảng cách hai mặt bích và đảm bảo trục van thẳng hàng để tránh ứng suất dư lên thân van.

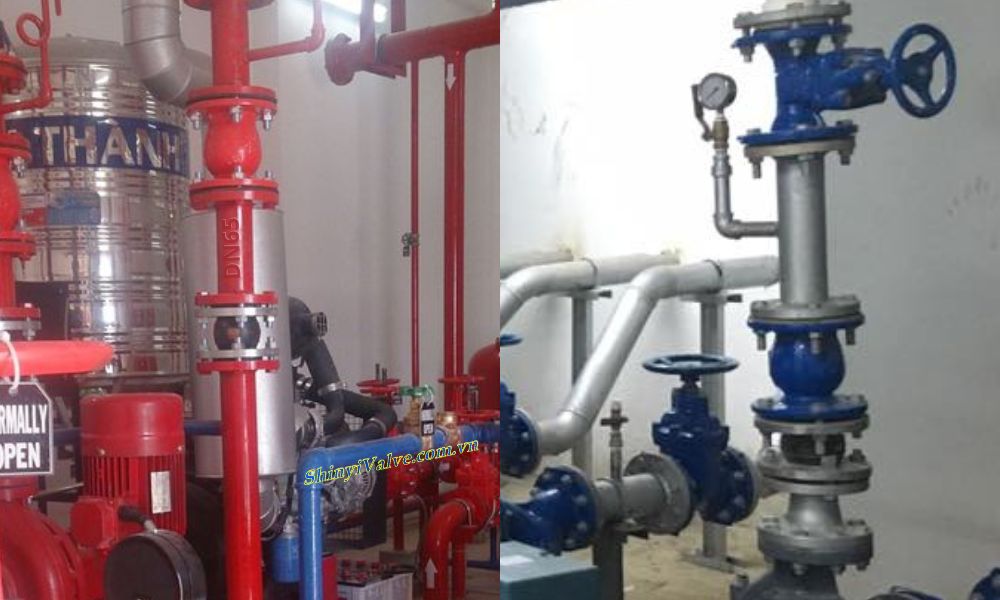

4. Van Shinyi SCVX DN65 được ứng dụng như thế nào

Van Shinyi SCVX DN65 được sử dụng rộng rãi trong các hệ thống cấp nước sạch, trạm bơm, hệ thống phòng cháy chữa cháy, HVAC và các hệ thống công nghiệp yêu cầu định hướng dòng chảy áp lực cao, áp dụng cho tuyến ống DN65

• Duy trì chiều dòng nước nhằm bảo vệ bơm trong hệ thống PCCC
• Giữ sự an toàn cho tuyến ống trong hệ cấp nước quy mô vừa và nhỏ
• Sử dụng với ống trục chính cho các trạm bơm dùng trong mạng lưới cỡ nhỏ
