Shinyi GRHX DN100

Shinyi GRHX DN100 chính là được ví như “chìa khóa” vận hành an toàn cho mọi hệ thống PCCC và cấp nước hiện nay. Thiết kế ty nổi ưu việt không chỉ giúp bạn giám sát trạng thái đóng mở tức thì mà còn đảm bảo độ bền vượt trội, giúp chủ đầu tư triệt tiêu hoàn toàn những sự cố rò rỉ hay kẹt cứng tốn kém thường gặp ở các dòng van kém chất lượng.

1. Đôi nét về van cổng Shinyi GRHX DN100

Shinyi GRHX DN100 không chỉ là một thiết bị ngăn dòng đơn thuần, mà là “người gác cổng” đáng tin cậy nhất cho các hệ thống phòng cháy chữa cháy (PCCC) và cấp thoát nước hiện nay.

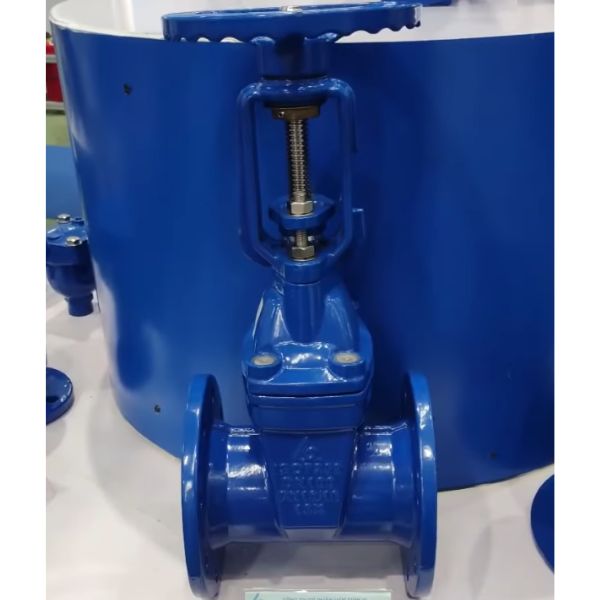

Với thiết kế ty nổi (Rising Stem), dòng van cổng ty nổi này cho phép người vận hành xác định chính xác trạng thái đóng hoặc mở của hệ thống chỉ bằng mắt thường từ khoảng cách xa. Điều này loại bỏ hoàn toàn các rủi ro vận hành sai sót, một yếu tố sống còn trong các tình huống khẩn cấp hoặc tại các trạm bơm vận hành liên tục.

2. Ý nghĩa các ký tự trong Shinyi GRHX DN100

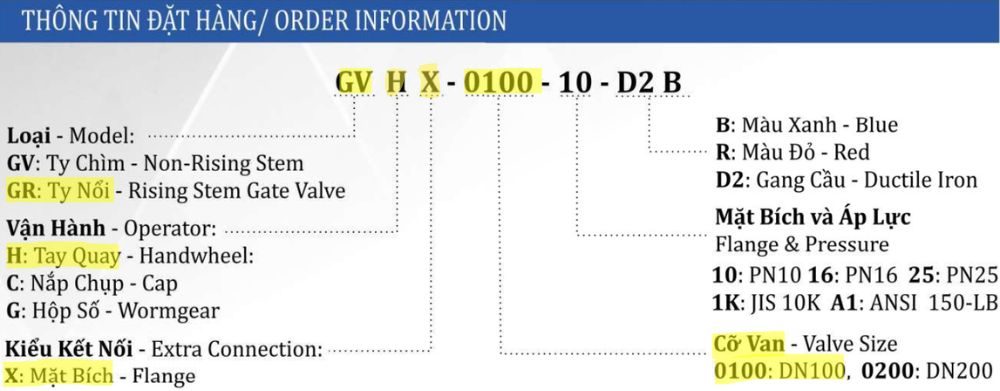

Việc đọc đúng mã hiệu giúp bạn loại bỏ 100% sai lầm khi đặt hàng và thiết kế. Và việc nắm rõ mã hiệu sản phẩm là bước đầu tiên để bạn trở thành một chuyên gia thực thụ trong mắt đồng nghiệp và đối tác. Trong mã hiệu van Shinyi GRHX DN100,

• “GR” đại diện cho dòng van ty nổi (Rising Stem Gate Valve), một tiêu chuẩn bắt buộc trong nhiều thiết kế PCCC hiện đại.
• “H” xác định phương thức vận hành bằng tay quay (Handwheel), mang lại cảm giác điều khiển trực quan và lực đóng mở nhẹ nhàng nhất cho kỹ thuật viên.
• “X”  theo chỉ định kiểu kết nối mặt bích (Flange), đảm bảo tính đồng bộ tuyệt đối khi lắp ráp vào đường ống.
• “0100” xác định kích thước danh định DN100, tương ứng với đường ống phi 114mm.
• “D2” khẳng định vật liệu thân van làm từ gang cầu (Ductile Iron) siêu bền

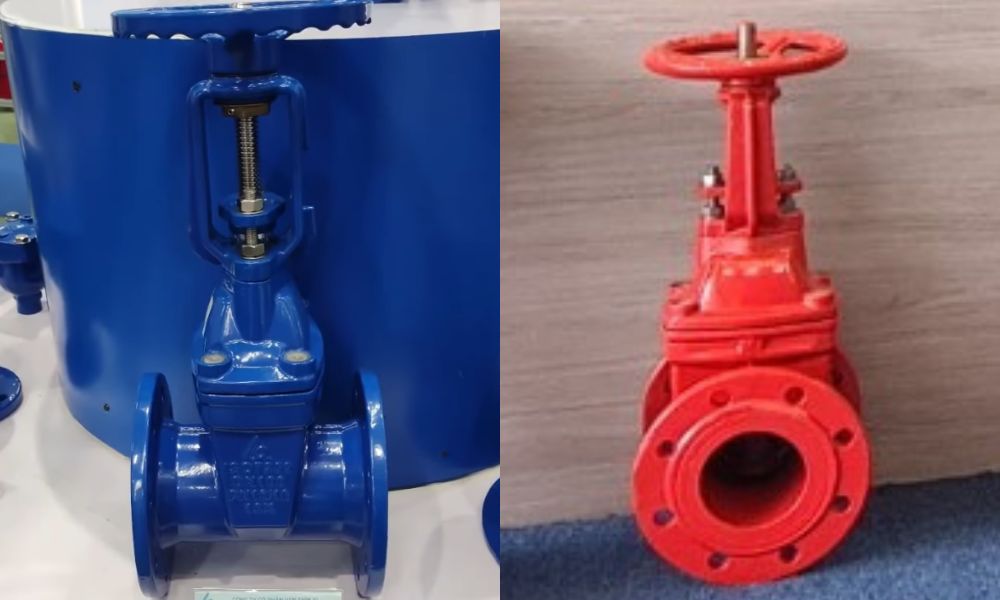

• “B” (Blue – Xanh) hoặc “R” (Red – Đỏ) là ký tự màu sắc giúp bạn phân loại chính xác môi trường sử dụng là nước sạch hay PCCC.

Người kỹ sư chuyên sâu sẽ hiểu rõ

• DN là phi bao nhiêu
• Các tiêu chuẩn mặt bích và đặc biệt là tiêu chuẩn mặt bích JIS

3. Thông số kỹ thuật chính của Shinyi GRHX DN100

Thông số kỹ thuật là “ngôn ngữ chung” giữa người thiết kế và người thi công, và với Shinyi GRHX DN100, mọi con số đều được chuẩn hóa ở mức cao nhất.

• Van có chiều dài thân (L) đạt 229mm,
• Mặt bích của van được thiết kế linh hoạt để tương thích với cả tiêu chuẩn PN10 và PN16

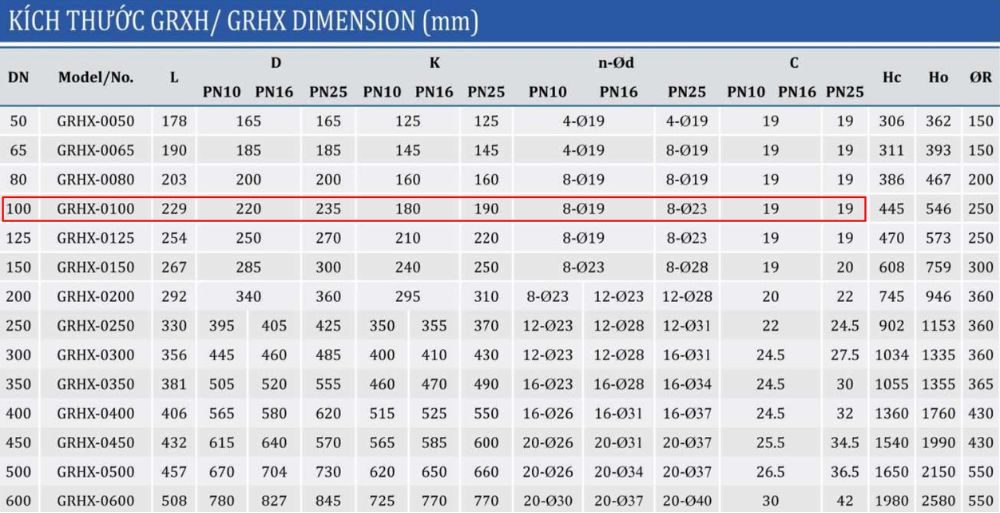

Bảng dữ liệu kỹ thuật chi tiết của van cổng Shinyi GRHX DN100:

• Kích thước danh định (DN): 100 mm.
• Chiều dài van (L): 229 mm.
• Đường kính mặt bích (D): 220 mm (PN10/16) hoặc 235 mm (PN25).
• Tâm lỗ bu lông (K): 180 mm (PN10/16) hoặc 190 mm (PN25).
• Số lỗ bu lông (n-Ød): 8 lỗ – Ø19 mm (PN10/16) hoặc Ø23 mm (PN25).
• Chiều cao van khi mở hoàn toàn (Ho): 546 mm.

Sự chính xác trong các lỗ bu lông (8 lỗ) đảm bảo lực ép phân bổ đều lên gioăng đệm, dẫn đến việc triệt tiêu hoàn toàn hiện tượng rò rỉ mặt bích – một sai lầm phổ biến khi sử dụng các loại van kém chất lượng có sai số gia công lớn.

4. Kho Shinyi GRHX DN100

Khả năng cung ứng là yếu tố then chốt giúp dự án của bạn về đích đúng tiến độ.

• Hiện nay, kho hàng Shinyi GRHX DN100 luôn được duy trì với số lượng lớn tại cả hai miền Bắc và Nam, sẵn sàng bàn giao ngay cho các đơn hàng khẩn cấp.
• Mỗi sản phẩm xuất kho đều đi kèm đầy đủ chứng chỉ xuất xưởng và danh mục kiểm tra chất lượng nghiêm ngặt từ nhà máy Shinyi.

5. Thực tế lắp đặt Shinyi GRHX DN100

Trong quá trình thi công thực tế tại các trạm bơm, việc lắp đặt Shinyi GRHX DN100 đòi hỏi sự thấu hiểu về không gian vận hành.

• Do đặc thù ty van sẽ nhô lên cao khi mở (chiều cao Ho lên tới 546mm), bạn phải đảm bảo khoảng không phía trên van luôn thông thoáng.
• Sai lầm chết người mà nhiều thợ thi công mắc phải là lắp van ty nổi sát trần hoặc dưới các đường ống khác, khiến van không thể mở hết hành trình, gây sụt áp và làm nóng máy bơm.

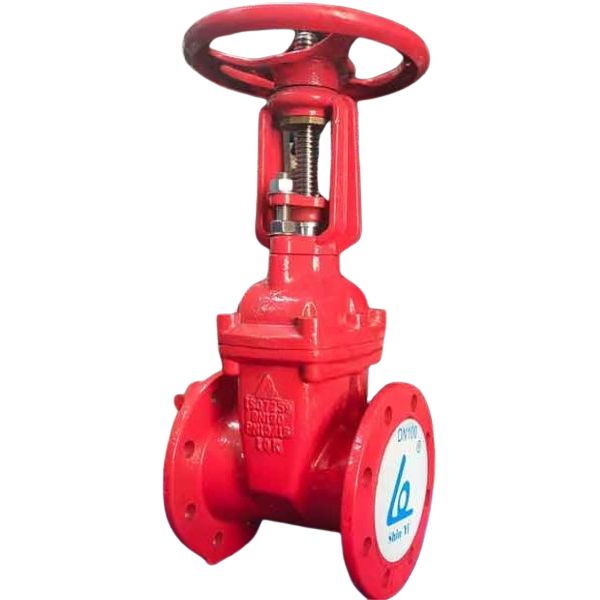

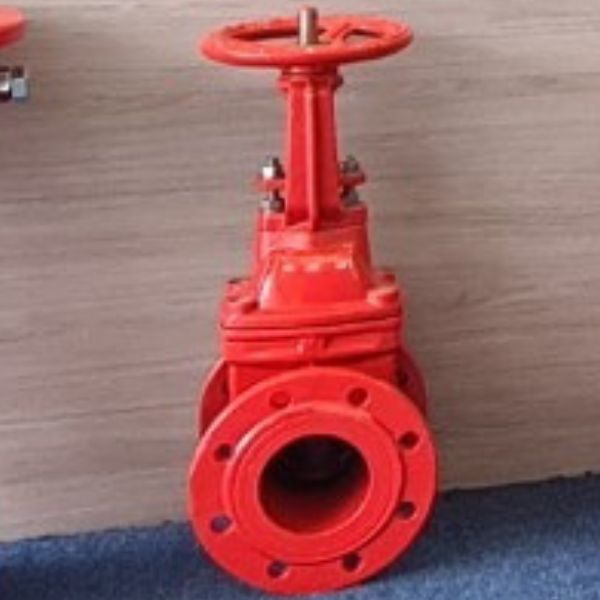

Ngoài ra, khi lắp đặt dòng van cổng Shinyi GRHX DN100 màu đỏ cho hệ thống PCCC, bạn cần kết hợp thêm công tắc giám sát nếu yêu cầu kỹ thuật đòi hỏi truyền tín hiệu về trung tâm điều khiển.

• Hãy luôn kiểm tra hướng dòng chảy và làm sạch đường ống trước khi xiết bu lông.
• Việc xiết bu lông theo hình đối xứng (cross-pattern) là bắt buộc để đảm bảo mặt bích không bị vênh, dẫn đến hư hỏng thân van do ứng suất không đều.

6. Kết luận về Shinyi GRHX DN100

Qua thực tế giám sát hàng trăm công trình, tôi khẳng định rằng việc lựa chọn van cổng Shinyi GRHX DN100 giúp chủ đầu tư cắt giảm tối đa chi phí bảo trì không đáng có. Thiết kế ty nổi đẩy phần ren vít ra bên ngoài, giúp cách ly bộ phận truyền động khỏi dòng lưu chất, từ đó ngăn chặn hiện tượng ăn mòn và kẹt cứng sau thời gian dài sử dụng. Đây chính là sự đầu tư thông minh để bảo vệ toàn diện hiệu suất vận hành cho hệ thống của bạn.
