Shinyi GRSX DN100

Shinyi GRSX DN100 là van cổng tín hiệu kích thước DN100 (4 inch), chuyên dùng cho các tuyến ống cấp nước, PCCC và hệ thống giám sát trung tâm. Ở DN100, van không còn là phụ kiện mà là điểm điều khiển chiến lược trong toàn bộ mạng lưới đường ống. Mọi sai sót tại vị trí này đều tác động trực tiếp đến hiệu quả vận hành của cả hệ thống.

1. Giới thiệu van cổng Shinyi GRSX DN100

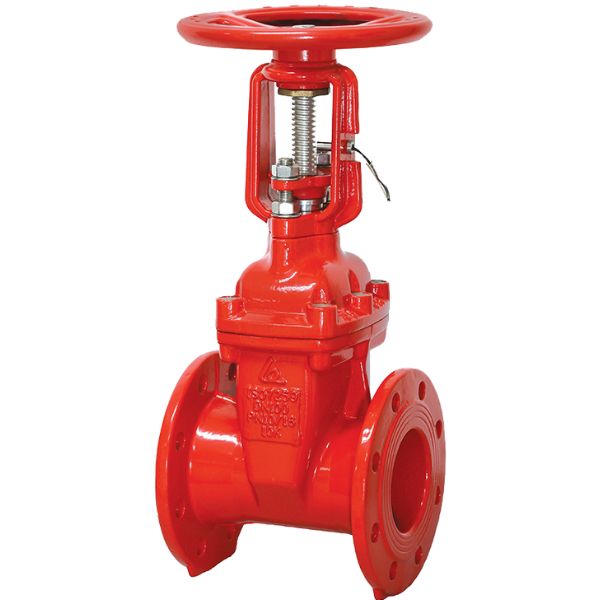

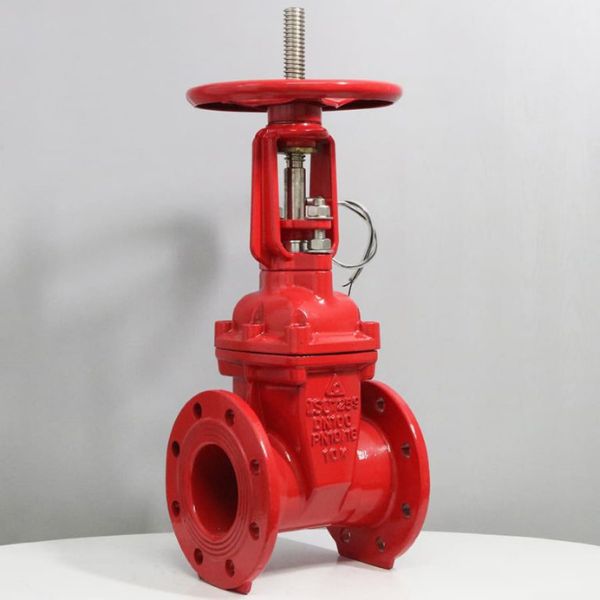

Ở DN100, van thường được lắp tại đường nhánh chính, tuyến phân phối vào khu vực hoặc từng tầng. Van cổng tín hiệu điện Shinyi GRSX DN100 có cấu trúc thân gang cầu, ty nổi, tay quay lớn và hộp tín hiệu lắp ngay trên nắp van.

Shinyi GRSX DN100 thuộc chủng loại van cổng ty nổi, có thiết kế báo tín hiệu về trung tâm điều khiển để:

• Người vận hành nhìn thấy trạng thái mở – đóng trực tiếp
• Bộ tín hiệu gửi trạng thái thật về trung tâm
• Không có vùng mù trong giám sát

Ở những tuyến DN100, hệ thống PCCC bắt đầu chia nhánh. Nếu một van tại đây bị đóng, toàn bộ khu vực phía sau mất nước. GRSX DN100 sinh ra để chặn đứng rủi ro này.

2. Tại sao Shinyi GRSX DN100 là van cổng tín hiệu điện

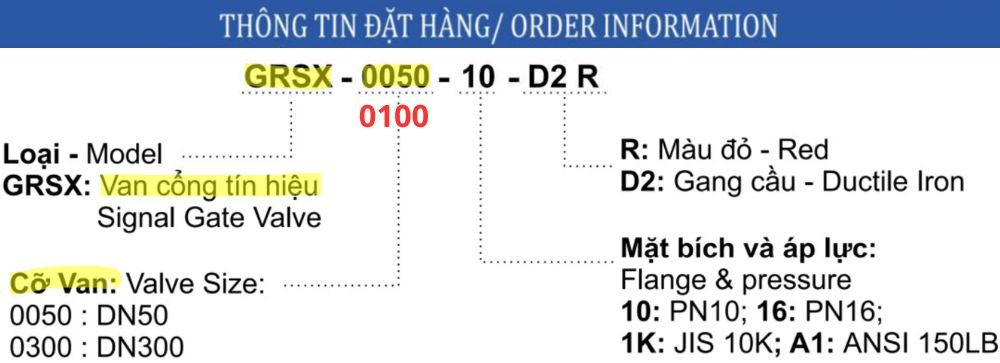

GRSX không phải tên thương mại. Chi tiết của GRSX – 0100 – 10 – D2 – R có trong catalogues và trên mác van có nghĩa là

• Gate: Van cổng
• Rising stem: Ty nổi
• Signal: Có báo tín hiệu
• X Flange: Kết nối mặt bích
• 10: PN10, mặt bích có thể là tiêu chuẩn mặt bích JIS áp lực 10K

3. Kích thước quan trọng của Shinyi GRSX DN100

DN100 không phải chỉ là “phi 114”. Điều quyết định lắp được hay không là bảng kích thước mặt bích và bulông.

Theo bảng GRSX DN100:

• Chiều dài van (L): 229 mm
• Đường kính mặt bích (D):
  • PN10: 220 mm
  • PN16: 235 mm
• Đường kính vòng bulông (K):
  • PN10: 180 mm
  • PN16: 190 mm
• Số lỗ: 8
• Đường kính lỗ:
  • PN10: Ø19
  • PN16: Ø23
• Chiều cao tổng (Ho): ~546 mm

Chọn sai kích thước dẫn đến không lắp được hoặc phải cắt ống, gây mất chuẩn PCCC. Bởi, những con số này quyết định:

• Khoảng cách ống
• Vị trí bulông
• Không gian thao tác tay quay

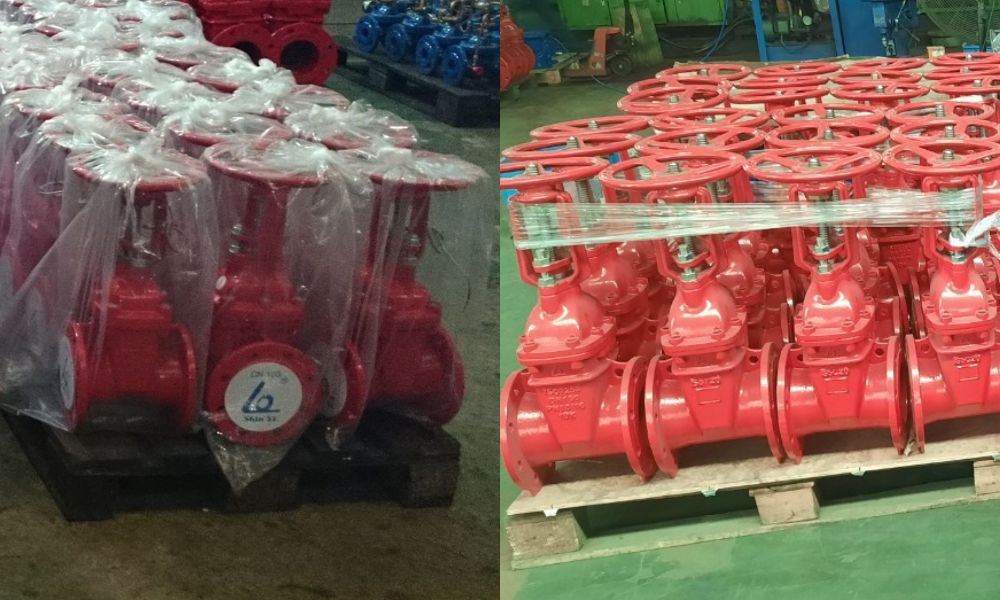

4. Kho van cổng tín hiệu điện Shinyi GRSX DN100

GRSX DN100 luôn được sản xuất theo lô lớn, sẵn sàng cho các dự án hạ tầng, khu công nghiệp và tòa nhà. Điều này có ý nghĩa rất lớn:

• Dự án không bị đứt hàng
• Các van cùng lô có độ đồng nhất
• Dễ bảo trì, thay thế về sau

ShinYi không làm van cho thị trường manh mún. ShinYi phục vụ hệ thống dài hạn và đại lý van ShinYi SYV của chúng tôi cũng vậy

5. Lắp đặt van cổng tín hiệu điện Shinyi GRSX DN100

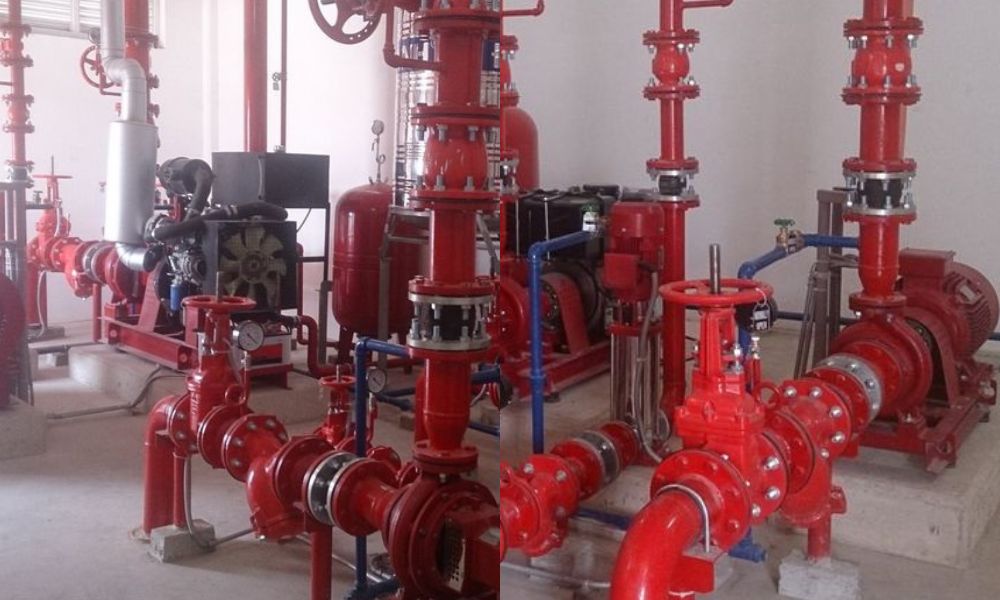

Lắp đặt van Shinyi GRSX DN100 trong phòng bơm, thường nằm ở vị trí:

• Trên nhánh ra bơm
• Trước các khu vực phân phối
• Trên tuyến điều khiển khu vực

Ở vị trí này, GRSX DN100 đóng vai trò như công tắc chính của từng khu vực, nếu dùng van thường tại đây hệ thống mất hoàn toàn khả năng giám sát.

Khi van đóng:

• Hệ thống nhận tín hiệu
• Trung tâm báo lỗi
• Kỹ thuật xử lý ngay
