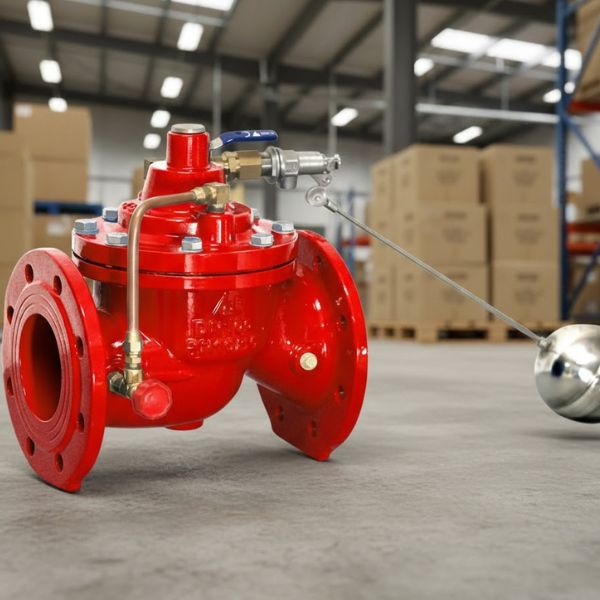

H100 DN50

Khi tìm hiểu về giải pháp kiểm soát mực nước tự động, nhiều người dùng quan tâm đến van Shinyi H100 DN50 nhờ tính ứng dụng cao. Model này được sản xuất theo tiêu chuẩn kỹ thuật đồng bộ, phù hợp cho nhiều môi trường lắp đặt khác nhau.

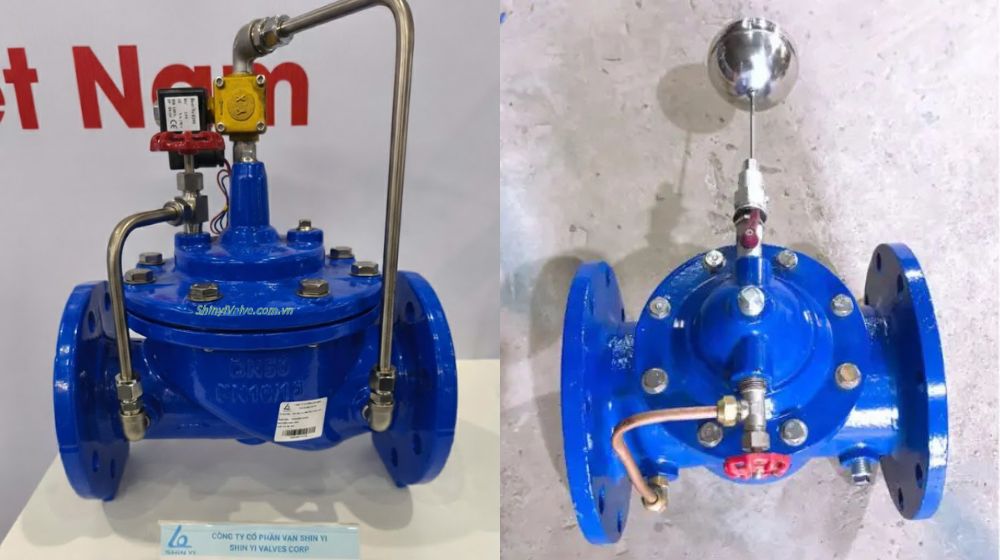

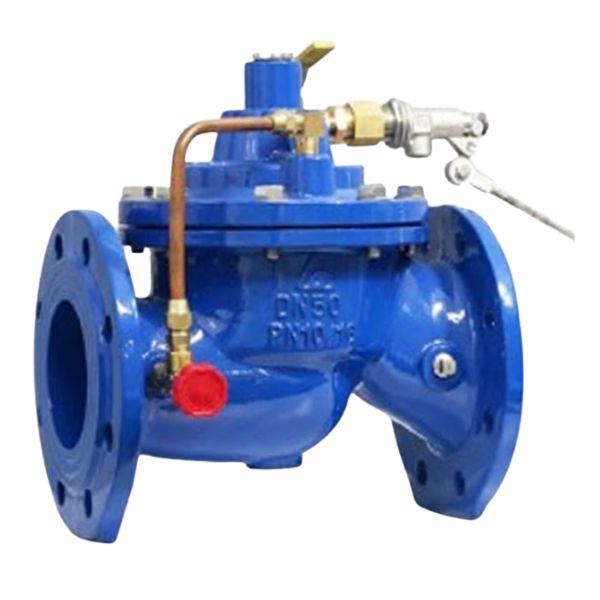

1. Đôi nét về van Shinyi H100 DN50

Van Shinyi H100 DN50 hay còn được biết đến với model chuẩn là Shinyi H100-0050, là dòng van Shinyi dạng phao điều khiển mực nước tự động, hoạt động hoàn toàn dựa trên cơ cấu thủy lực và phao nổi. Thiết bị được thiết kế chuyên dùng cho hệ thống bể chứa, bồn nước và mạng lưới cấp nước dân dụng & công nghiệp

Shinyi H100-0050 có kích thước danh nghĩa DN50, điều này có nghĩa là van Shinyi H100 DN50 hoàn toàn lắp đặt phù hợp với hệ thống đường ống hoặc phụ kiện kết nối có cùng kích thước DN50 theo tiêu chuẩn mặt bích tương ứng. Nhờ đó, quá trình thi công được thực hiện nhanh chóng, đảm bảo độ kín khít và tính đồng bộ cho toàn bộ hệ thống cấp nước > Để hiểu rõ hơn về kích thước DN50, hãy tham khảo bài viết DN50 là phi bao nhiêu

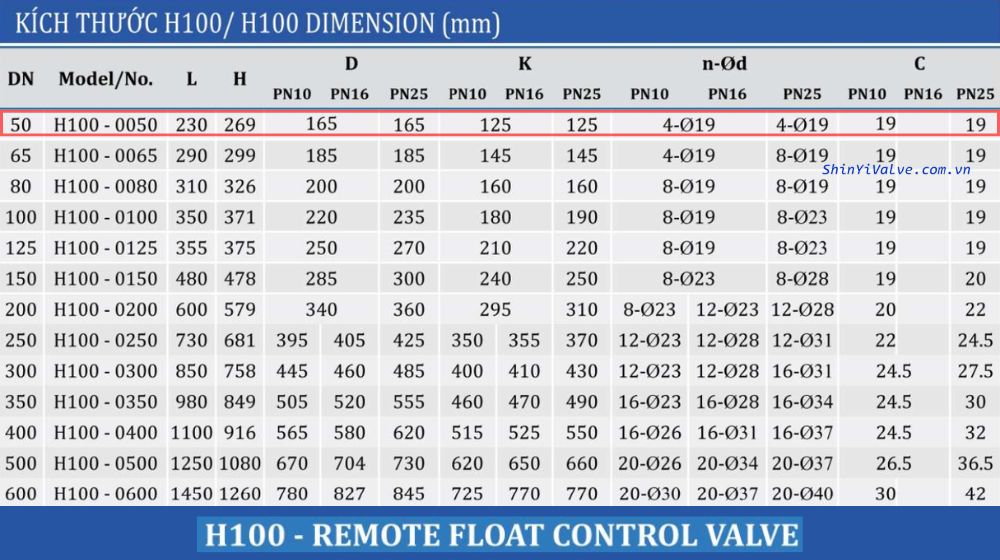

2. Chi tiết kích thước của van Shinyi H100 DN50

Trong dải kích cỡ của van phao Shinyi, Shinyi H100-0050 là kích cỡ nhỏ nhất, thường được sử dụng cho các bể chứa và hệ thống cấp nước quy mô vừa và nhỏ. Dưới đây là các thông số kích thước chính của model này:

• Model: Shinyi H100-0050
• L (chiều dài): 230 mm
• H (chiều cao): 269 mm
• Thông số mặt bích
  • Đường kính ngoài (D): 165 mm
  • Khoảng cách tâm lỗ bulong (K): 125 mm
  • Số lỗ & đường kính lỗ (n-Ød): 4-Ø19
  • Độ dày mặt bích (C): 19 mm

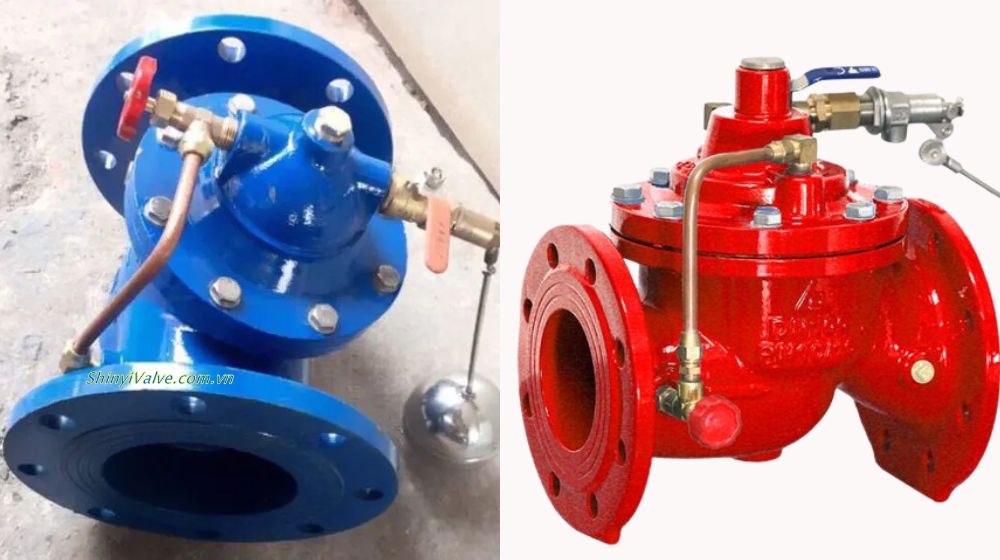

3. Loại sơn và màu sắc của Shinyi H100-0050

Van Shinyi H100 DN50 được phủ lớp sơn epoxy tĩnh điện cao cấp, không chỉ tạo tính thẩm mỹ mà còn tăng khả năng chống ăn mòn và bảo vệ thân van trong môi trường ẩm ướt, ngoài trời hoặc hệ thống cấp nước. Theo tiêu chuẩn công bố của hãng:

• Loại sơn sử dụng là Epoxy Resin Powder
• Tiêu chuẩn: JIS K 5551:2002 (TCVN 9014:2011)
• Màu sắc: Xanh (Blue) / Đỏ (Red)
• Độ dày lớp sơn: 250µm ~ 300µm

Trong thực tế, màu xanh dương thường được sử dụng phổ biến cho hệ thống cấp nước sạch, trong khi phiên bản màu đỏ có thể được dùng cho các hệ thống chuyên biệt hoặc theo yêu cầu dự án (phổ biến trog hệ thống phòng cháy chữa cháy)

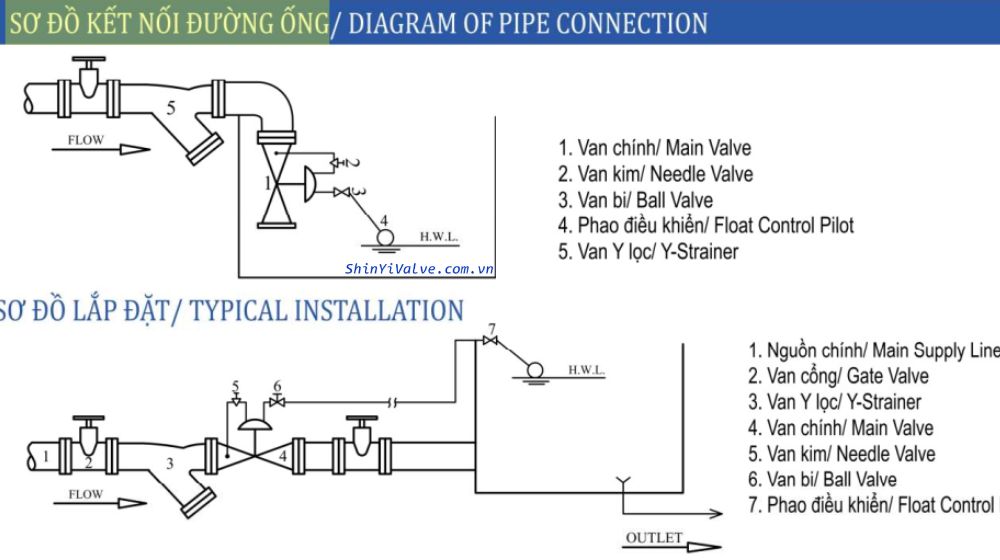

4. Sơ đồ kết nối Shinyi H100-0050

Sơ đồ kết nối của Shinyi H100-0050 thể hiện rõ nguyên lý làm việc và cách bố trí các thiết bị đi kèm trong hệ thống cấp nước. Sơ đồ lắp đặt được chi tiết trong catalogue như sau:

• Nguồn cấp chính → Van cổng → Van Y lọc → Van Shinyi H100 DN50 → Đường ống vào bể
• Phao được lắp trong bể chứa, kết nối với cụm pilot bằng ống dẫn áp
• Khi mực nước đạt mức H.W.L (High Water Level), phao sẽ tác động làm van chính đóng lại; khi mực nước hạ xuống, van tự động mở để cấp nước bổ sung

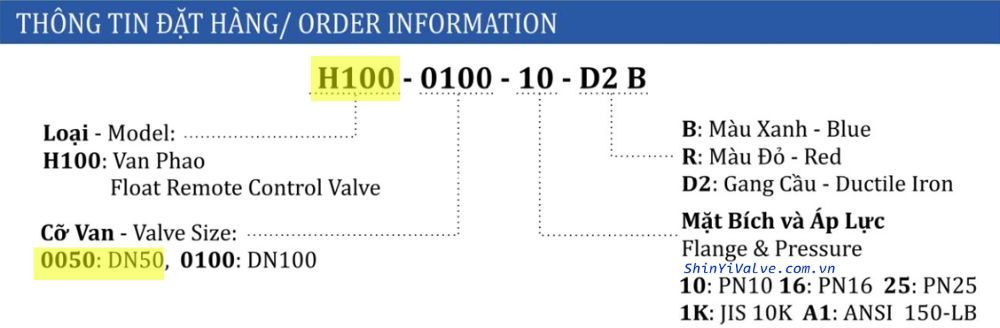

5. Thông tin đặt hàng van Shinyi H100 DN50

Khi đặt hàng Shinyi H100-DN50, người dùng cần hiểu rõ cấu trúc mã model để lựa chọn đúng kích cỡ, cấp áp lực và vật liệu theo yêu cầu hệ thống. Mã đặt hàng thường được thể hiện theo cấu trúc: H100 – 0050 – 10 – D2B, trong đó:

• H100: Model đại diện cho dòng van phao của hãng
• 0050: Là cỡ van DN50
• 10 / 16 / 25: Cấp áp lực tương ứng PN10 / PN16 / PN25
• D2: Vật liệu thân là gang cầu -> Tìm hiểu thêm gang là kim loại gì
• B / R: Màu sơn
  • B: Blue (Xanh)
  • R: Red (Đỏ)
