WBCX DN100

Shinyi WBCX DN100 được phát triển để giải quyết triệt để các vấn đề thường gặp như dòng chảy ngược, va đập thủy lực và suy giảm tuổi thọ bơm ở trong các đường ống DN100 lắp ở không gian hẹp. Bài viết này chia sẻ 1 vài thông tin quan trọng về dòng van 1 chiều cánh bướm Shinyi này, giúp bạn đọc hiểu rõ và mua đúng cho dự án sắp tới

1. Khái quát về van Shinyi WBCX DN100

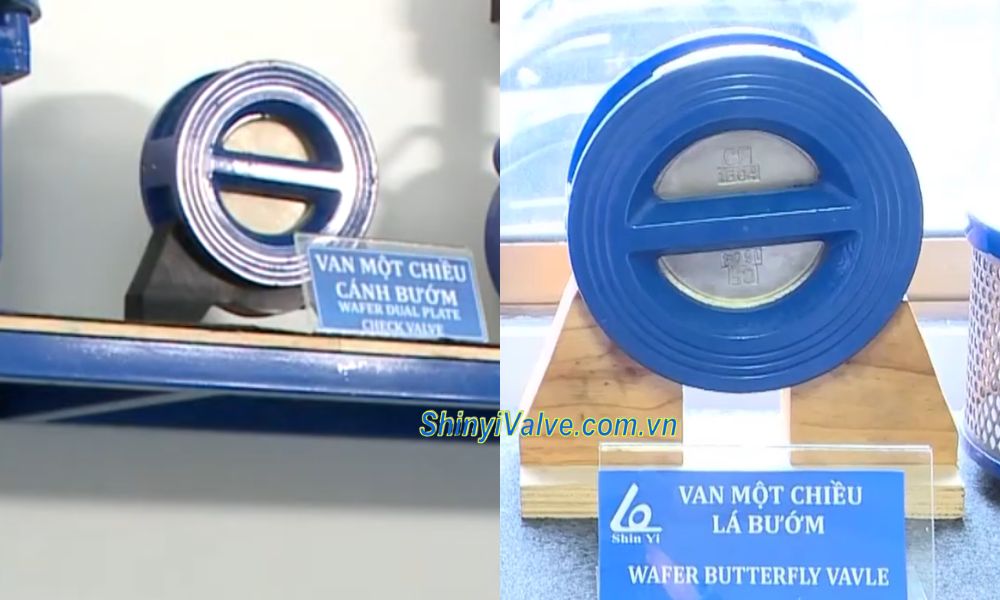

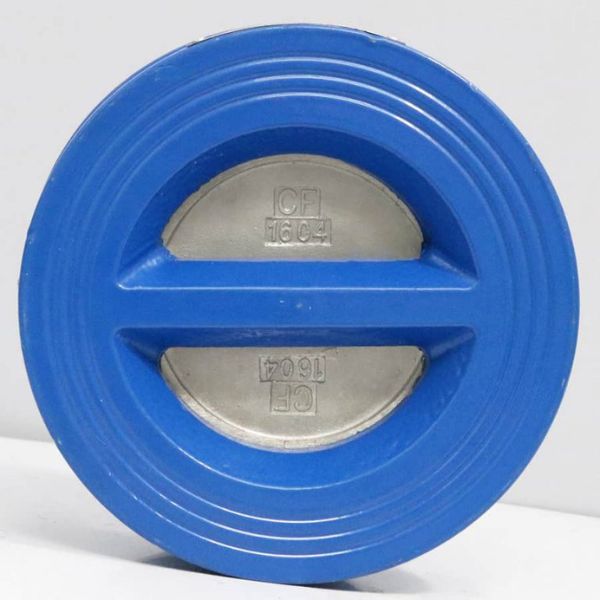

Shinyi WBCX DN100 là van 1 chiều cánh bướm DN100 dạng wafer, sử dụng cơ cấu hai cánh đối xứng, đóng mở tự động theo chiều dòng chảy. Ngay từ thiết kế ban đầu, Shin Yi định vị dòng van này cho các hệ thống yêu cầu đóng nhanh, không gian lắp đặt hạn chế và độ ổn định vận hành cao trong thời gian dài.

• Với thân van bằng gang cầu, sơn epoxy xanh đặc trưng, van gang Shinyi WBCX DN100 đáp ứng tốt các hệ thống cấp nước, HVAC, PCCC
• Đây là dòng van bảo vệ hệ thống, giúp giảm sự cố và chi phí bảo trì về lâu dài.

2. Ký hiệu van 1 chiều Shinyi WBCX DN100

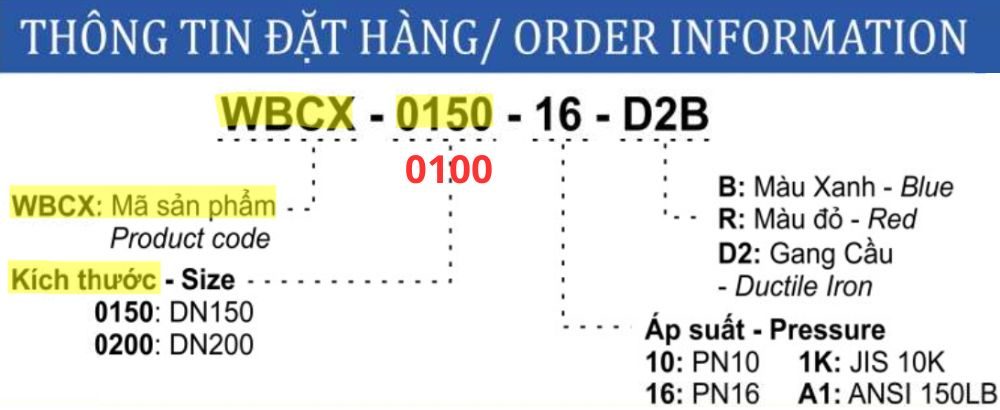

Ký hiệu là “ngôn ngữ kỹ thuật” bắt buộc phải đọc đúng trước khi đặt hàng. Với van một chiều Shinyi WBCX DN100, mã ký hiệu được thể hiện rõ ràng trong cấu trúc WBCX – 0100 – 16 – D2B. Trong đó:

• WBCX là mã dòng van 1 chiều cánh bướm
• 0100 tương ứng kích thước DN100
• 16: Chỉ áp suất PN16. Ngoài ra còn có ký hiệu khác dùng cho cấp áp lực PN10, JIS 10K, ANSI 150LB
• D2B: Chỉ loại vật liệu gang cầu (D2), được sơn phủ màu xanh (B)

3. Kích thước van 1 chiều cánh bướm Shinyi WBCX DN100

Kích thước là yếu tố bắt buộc phải kiểm soát chính xác khi lựa chọn và lắp đặt van 1 chiều DN100 cánh bướm, đặc biệt với các hệ thống yêu cầu độ kín và độ ổn định cao.

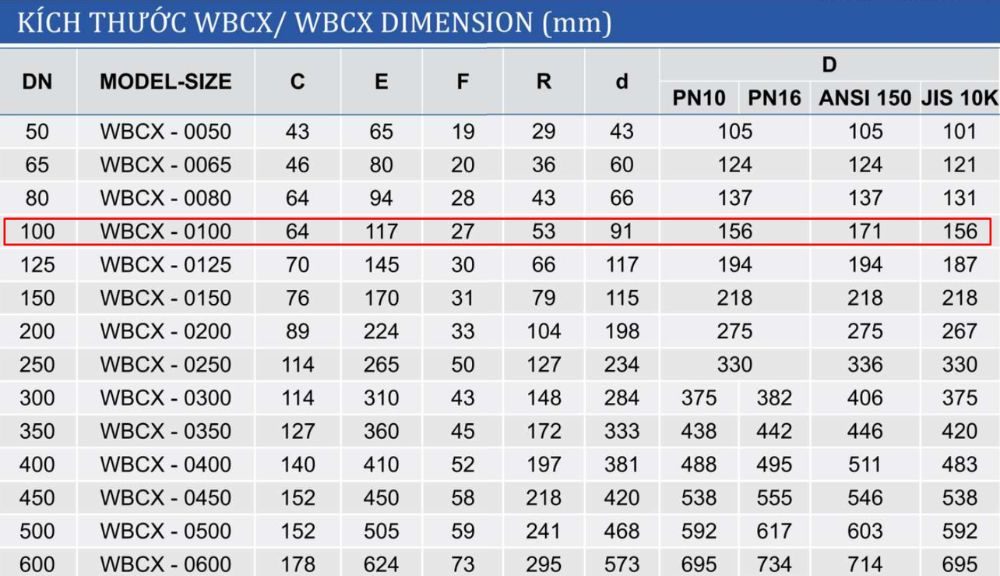

Theo bảng kích thước chính thức của Shin Yi, van một chiều kiểu cánh bướm WBCX DN100 có các thông số cụ thể như sau

• Chiều rộng thân van C = 64mm
• Đường kính đầu nối van E = 117mm
• Chiều rộng đầu nối F = 27mm
• Bán kính cánh R = 53 mm
• Đường kính cánh van d = 91mm
• Về đường kính lắp bích D, van đáp ứng nhiều tiêu chuẩn khác nhau
  • Với PN10, PN16 hoặc JIS 10K: 156mm
  • Với chuẩn ANSI 150: 171mm

4. Thông tin in trên thân van gồm những gì

Thông tin trên thân van là căn cứ quan trọng để nghiệm thu và bảo trì sau này.

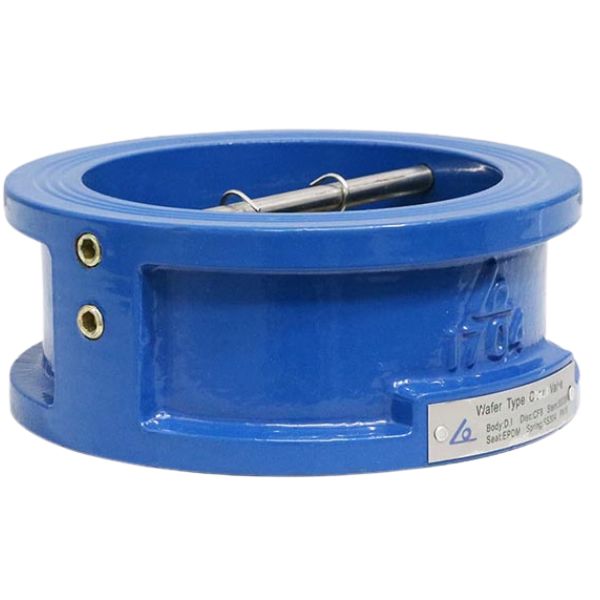

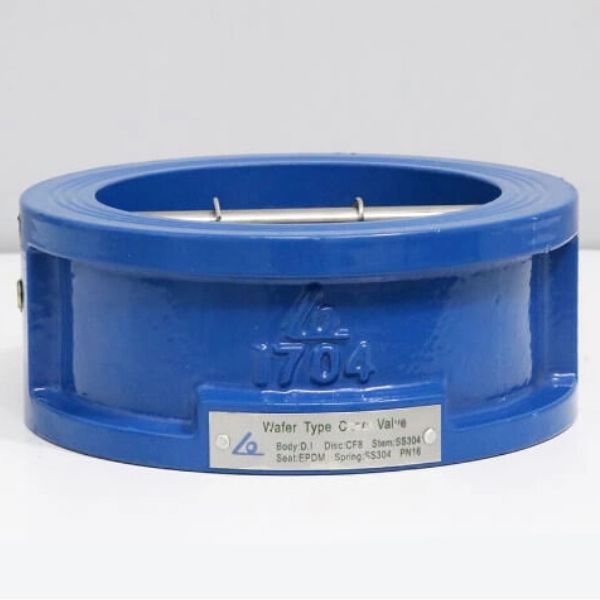

• Trên van Shinyi WBCX DN100, bạn đọc dễ dàng nhận thấy nhãn kim loại thể hiện rõ
  • Loại van
  • Vật liệu thân
  • Chấtt liệu đĩa, lò xo, trục quay
  • Vật liệu gioăng
  • Áp suất làm việc PN.
• Ngoài ra trên thân còn có thông số “DN100” và mũi tên chỉ chiều dòng chảy được đúc trực tiếp trên thân van

Việc kiểm tra thông tin trên thân van trước khi lắp giúp thợ thi công tránh những lỗi rất “đắt giá” nhưng lại xảy ra khá phổ biến ngoài công trường.

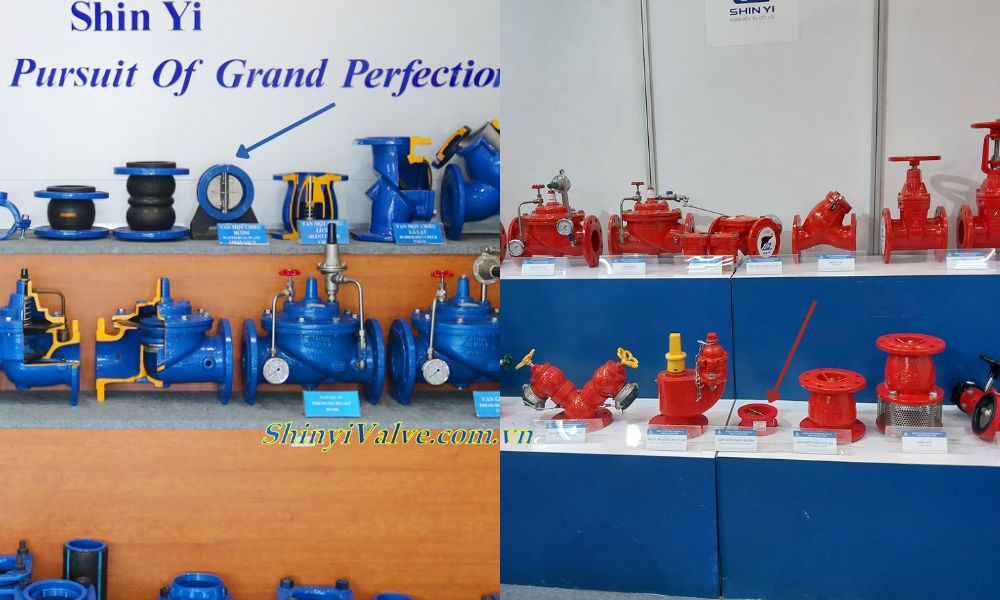

5. Mua van 1 chiều Shinyi WBCX DN100 ở đâu

Với các hệ thống kỹ thuật, chọn nơi mua van quan trọng không kém các quy trình thi công dự án khác

• Van Shinyi WBCX DN100 cần được cung cấp từ đơn vị phân phối chính hãng, có đầy đủ chứng từ, CO/CQ và hỗ trợ kỹ thuật rõ ràng.
• Tiêu biểu trong số đó là đại lý van Shinyi chúng tôi
  • Kho hàng đặt tại hai thành phố lớn là Hà Nội và thành phố Hồ Chí Minh
  • Hỗ trợ tư vấn lắp đặt, báo giá chính xác
  • Đảm bảo chất lượng, tiến độ và an toàn cho toàn bộ hệ thống đường ống.
