WBGS DN125

1. Shinyi WBGS DN125 là gì

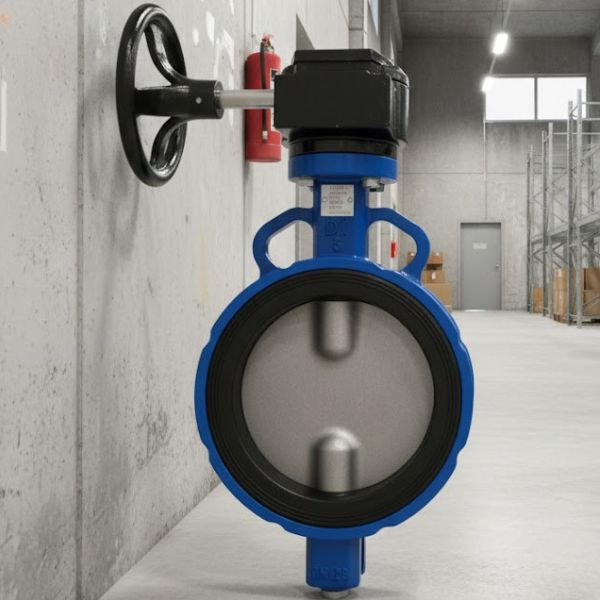

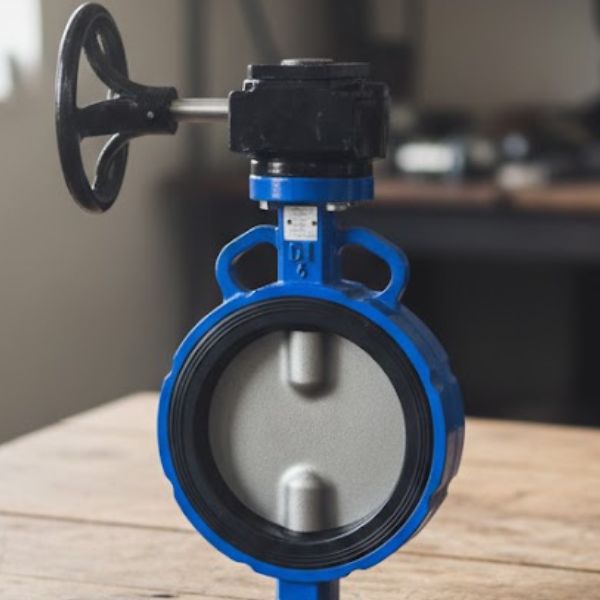

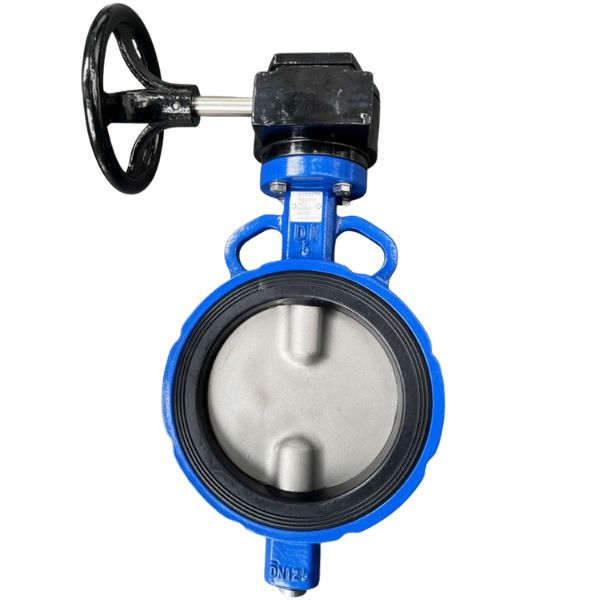

Trong hệ thống ống DN125, van bướm nằm đúng “điểm kiểm soát” của tuyến chính: Đóng/mở để cô lập nhánh, cân bằng lưu lượng và phục vụ bảo trì. Vì vậy, yêu cầu thực tế không dừng ở “lắp vừa”, mà là vận hành chắc, khóa trạng thái rõ và giữ kín lâu dài. Shinyi WBGS DN125 là van bướm wafer trục giữa, sử dụng tay quay hộp số (wormgear) để tăng lực, giúp thao tác mượt và kiểm soát hành trình chính xác.

Sản phẩm có cấu tạo và đặc điểm:

• Thân van sơn xanh hoặc đỏ
• Cụm hộp số đen
• Tay quay vô lăng và đĩa inox
• Gioăng EPDM kín ôm toàn chu vi.

Ở DN125, tay quay không còn là lựa chọn tối ưu vì lực đóng/mở tăng rõ rệt và người vận hành dễ “đóng không tới”, dẫn đến rò rỉ ngay tại vị trí quan trọng. WBGS DN125 giải quyết thẳng bài toán này bằng cơ cấu hộp số:

• Quay nhẹ tay
• Đóng kín dứt khoát
• Khóa trạng thái ổn định.

2. Ký hiệu van bướm Shinyi WBGS DN125

Trong mua hàng công nghiệp, đọc đúng ký hiệu là bước bắt buộc để tránh sai DN, sai kiểu vận hành và sai cấu hình áp lực. Với Shin Yi, ký hiệu thể hiện rõ từng phần: loại van, kiểu vận hành, dạng trục và cỡ van. Ở bài DN125 này, phần “chốt” là WBGS và 0125 như ảnh đã đánh dấu phía dưới

Theo sơ đồ “Thông tin đặt hàng” trong ảnh chúng ta sẽ biết được

• WB: Wafer Butterfly Valve – van bướm mặt kẹp
• G: Wormgear – hộp số/tay quay
• S: Center line – trục giữa
• 0125: DN125 – Van bướm DN125
• D2: Gang cầu (ductile iron)
• B/R: Màu xanh / đỏ
• Dải áp lực hiển thị theo nhóm: PN10 / PN16 / PN25 (tùy cấu hình đặt)

3. Kích thước van bướm Shinyi WBGS DN125

Với DN125, lỗi thường gặp không nằm ở mặt bích mà nằm ở khoảng hở thao tác tay quay và chiều cao lắp đặt cụm hộp số. Đội thi công lắp xong mới phát hiện vô lăng vướng tường, vướng ống, hoặc không quay hết hành trình; hậu quả là van đóng không kín và hệ thống rò rỉ đúng lúc chạy tải. Vì vậy, anh phải lấy kích thước từ bảng chuẩn trước khi chốt vị trí lắp.

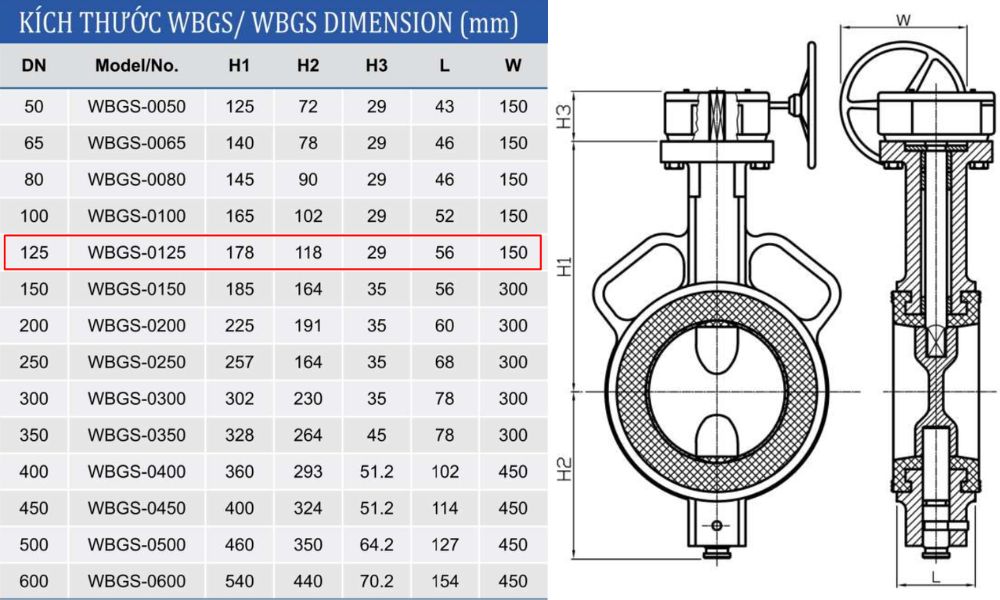

Theo bảng WBGS DIMENSION (mm) trong ảnh, dòng DN125 – Model WBGS-0125 có:

• H1 = 178 mm
• H2 = 118 mm
• H3 = 29 mm
• L = 56 mm
• W = 150 mm

Ở DN125, hai con số sẽ dùng ngay khi triển khai bản vẽ và thi công là W = 150 mm và L = 56 mm. Trong đó

• W = 150mm cho biết bề ngang không gian thao tác tay quay; anh chừa đúng khoảng hở để vô lăng quay tròn, không va vào kết cấu.
• L = 56 mm là bề dày thân wafer; chúng ta kiểm soát để lắp kẹp giữa hai mặt bích gọn, không phát sinh lệch tâm hoặc kẹp méo gioăng khi siết bulông.
• Khi anh bám đúng H1/H2/H3, sẽ bố trí được cao độ cụm hộp số hợp lý, tránh vướng và giúp vận hành thuận tay.

4. Kho van bướm Shinyi WBGS DN125

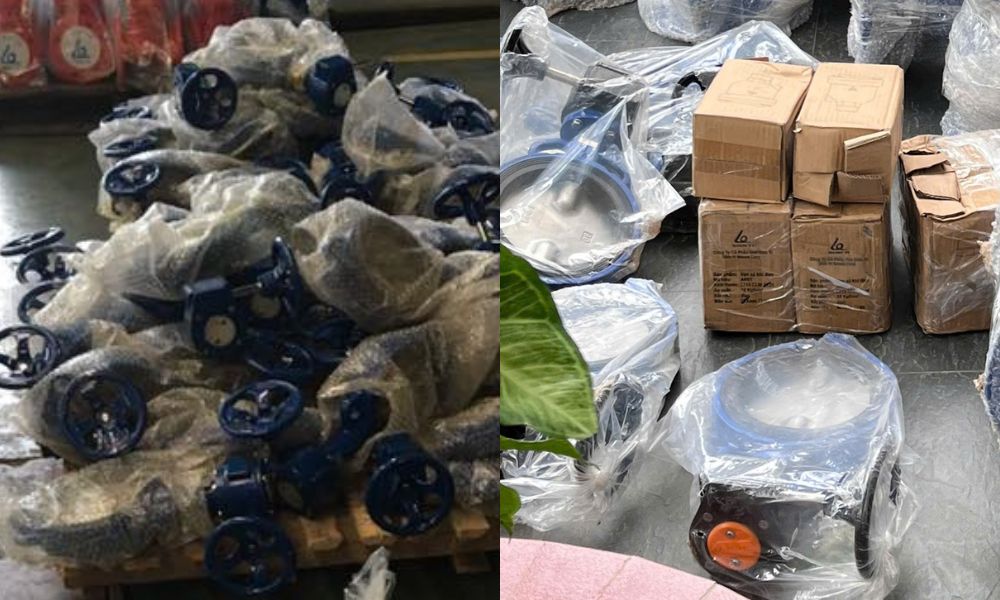

Với DN125, “có hàng” chưa đủ, mà cần đúng lô, đúng cấu hình và bảo quản đúng cách. Van bướm tay quay nói chung, khi bố trí trong kho phải được bọc, xếp pallet và có cả các thùng/kiện của cụm hộp số. Đây là quản lý hàng công nghiệp theo lô, giúp truy xuất khi nghiệm thu và bảo trì. Ở công trường, chỉ cần lẫn một vài chiếc sai model là mất thời gian tháo lắp, tốn nhân công và tăng rủi ro hỏng gioăng.

Chúng tôi khuyên người mua áp dụng quy trình kiểm tra theo đúng các bước dưới đây:

• Đối chiếu model: Xác nhận đúng WBGS 0125 (DN125 + hộp số).
• Kiểm tra ngoại quan: Thân wafer, hộp số chắc, vô lăng quay mượt, đĩa hoàn thiện tốt, gioăng đều.
• Kiểm tra đóng gói: Bọc màng/túi nguyên giúp tránh xước đĩa và méo gioăng trong vận chuyển.
• Chốt lô để truy xuất: Khi nghiệm thu PCCC hoặc bảo trì, anh truy ngược được đúng dòng van đã lắp.

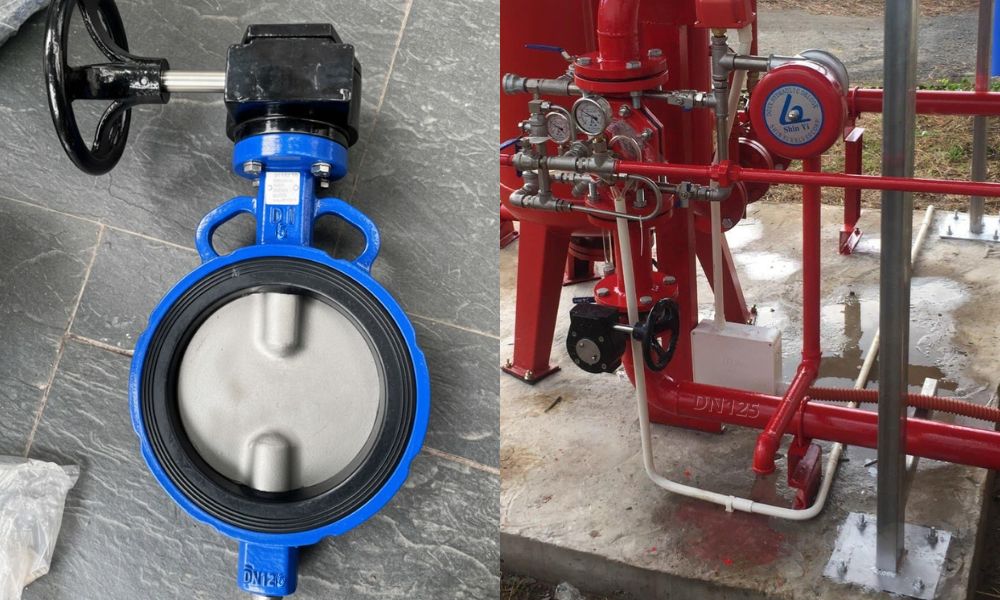

Nếu quản lý đúng theo 4 bước này, người mua hàng sẽ kiểm soát chất lượng ngay từ kho và tránh được lỗi “lắp xong mới phát hiện sai”, đặc biệt ở các cụm PCCC như ảnh DN125 đang thể hiện rõ trên tuyến ống sơn đỏ.
