WBGS DN150

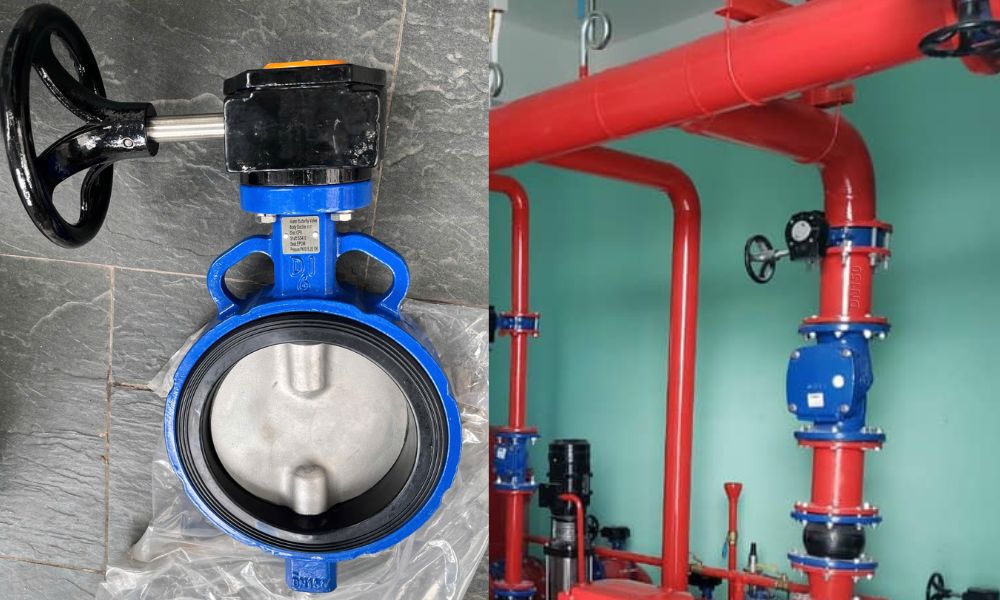

1. Cấu trúc chịu lực của Shinyi WBGS DN150

Ở kích thước DN150, diện tích đĩa van tiếp xúc với dòng chảy tăng lên đáng kể, tạo ra áp lực rất lớn lên trục van. Chúng tôi khẳng định rằng, việc sử dụng van bướm Shinyi WBGS DN150 là giải pháp thông minh hơn hẳn so với các loại van tay gạt. Tại sao?

Bởi vì hộp số trợ lực của dòng van bướm tay quay nói chung và WBGS nói riêng giúp bạn kiểm soát tốc độ đóng mở, ngăn chặn triệt để hiện tượng “búa nước” (water hammer) – nguyên nhân chính gây vỡ đường ống mà nhiều kỹ sư trẻ thường chủ quan bỏ qua.

Thân van được đúc từ gang cầu FCD450, có khả năng chịu va đập và áp suất thử lên đến 24kgf/cm². Khi bạn lắp đặt model này, hãy chú ý đến độ dày của lớp sơn phủ Epoxy màu xanh đặc trưng. Đây không chỉ là thẩm mỹ, lớp sơn này dày tối thiểu 250µm, bảo vệ van khỏi sự ăn mòn của môi trường ẩm ướt trong các tầng hầm chung cư hoặc trạm bơm.

2. Giải mã ký hiệu van Shinyi WBGS DN150

Ở DN150, đặt sai mã là sai cả lô vật tư, thiệt hại rất lớn vì kích thước và tải trọng đã tăng lên rõ rệt. Ký hiệu của Shin Yi được chuẩn hóa để anh đọc nhanh cấu hình ngay từ khi đặt hàng và kiểm tra khi nhận hàng. Phần quan trọng nhất anh cần bám là WBGS và 0150.

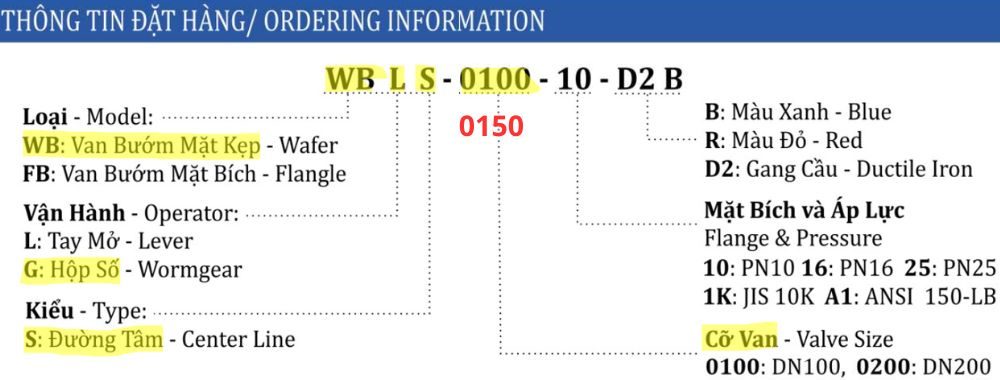

Theo sơ đồ “ORDERING INFORMATION” trong ảnh:

• WB: Van bướm kẹp Wafer
• G: Hộp số (Wormgear)
• S: Trục giữa (Center line)
• 0150: DN150
• D2: Gang cầu (Ductile iron)
• B/R: Màu xanh / đỏ
• Cấp áp hiển thị theo nhóm: PN10/PN16/PN25, hoặc JIS 10K, ANSI 150LB (tùy cấu hình đặt)

Khi đặt hàng van bướm tay quay Shinyi kích cỡ DN150, không được đặt theo thói quen “DN là đủ”, vì chỉ cần nhầm giữa PN10 và PN16 hoặc nhầm phiên bản vật liệu là hệ thống trả giá bằng rò rỉ, rung, và thay van sớm.

3. Thông số kích thước van bướm Shinyi WBGS DN150

DN150 thường nằm trên trục chính PCCC/HVAC/cấp nước, nên kích thước liên quan trực tiếp đến khoảng hở lắp đặt, vị trí thao tác tay quay và không gian bảo trì. Anh phải chốt kích thước trước khi ra bản vẽ thi công hoặc trước khi đặt hàng để tránh tình trạng “đưa van vào phòng bơm rồi mới phát hiện vướng”.

Theo bảng WBGS DIMENSION (mm) trong ảnh, dòng DN150 – Model WBGS-0150 có:

• H1 = 185 mm
• H2 = 164 mm
• H3 = 35 mm
• L = 56 mm
• W = 300 mm (bề ngang/đường kính không gian tay quay)

Hai giá trị anh phải dùng để bố trí mặt bằng là W = 300 mm và H2 = 164 mm.

• W cho biết không gian quay vô lăng; nếu anh đặt van sát tường hoặc sát ống đứng, người vận hành quay không hết hành trình và van đóng không kín.
• H2 liên quan vị trí cụm hộp số; anh bố trí sai cao độ là vướng xà, vướng ống, vướng trần kỹ thuật.

4. Thông tin trên thân van Shinyi WBGS DN150

Phần “đọc thông tin trên thân/tem” là kỹ năng bắt buộc để loại hàng sai ngay tại kho, thay vì đợi đến lúc thử áp mới phát hiện lỗi. Với DN150, sai một chiếc là tháo lắp cực nặng, tốn nhân lực và rủi ro hư hại gioăng, mặt bích.

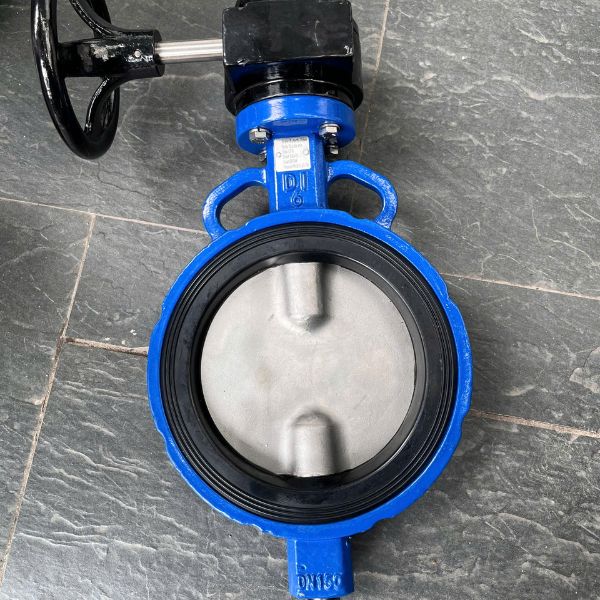

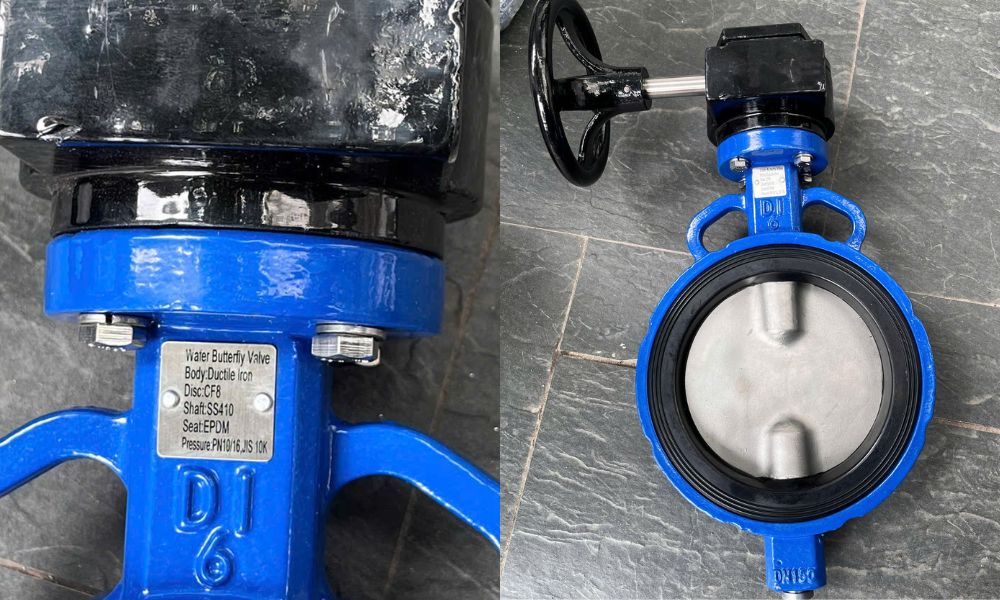

Quan sát đúng ảnh cận cảnh tem trên cổ van, thông tin thể hiện theo dạng liệt kê vật liệu và cấu hình:

• Body gang cầu
• Disc (đĩa)
• Shaft (trục)
• Seat EPDM (gioăng)
• Pressure thể hiện dải áp/tiêu chuẩn.

Thông tin tổng thể còn cho thấy van đóng gói và tình trạng bề mặt sơn – đây là dấu hiệu quan trọng để đánh giá việc vận chuyển và lưu kho có đúng chuẩn hay không.

5. Mua van Shinyi WBGS DN150 ở đâu

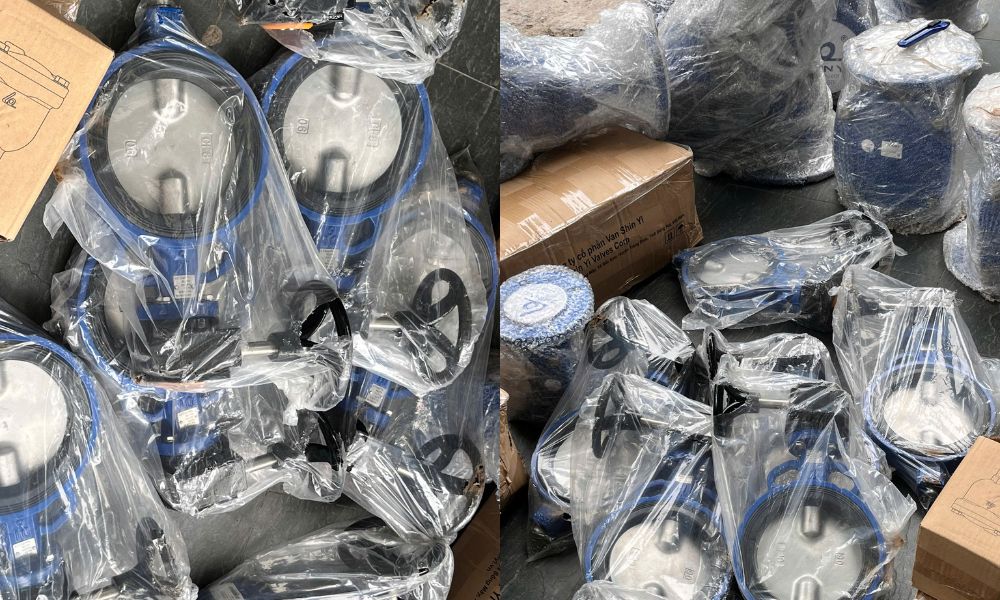

DN150 là cỡ van “đi vào hệ thống là ở đó rất lâu”, nên anh phải mua theo tiêu chí kỹ thuật, không mua theo cảm tính. Van được bọc, xếp lô và có cả thùng/hàng đồng bộ và đây là chuẩn quản lý lô để truy xuất khi nghiệm thu và bảo trì.

Tôi khuyên người mua van bướm tay quay Shinyi WBGS DN150 tại đơn vị phân phối van Shinyi có năng lực kỹ thuật và chứng từ đầy đủ, vì nên kiểm tra 4 thứ đi kèm sản phẩm:

• Xác nhận đúng model WBGS-0150 và đúng cấp áp hệ thống.
• Tài liệu kích thước để đối chiếu lắp đặt (đặc biệt W=300 mm).
• Truy xuất lô hàng/tem nhãn để nghiệm thu công trình.
• Hỗ trợ kỹ thuật lắp đặt để tránh siết lệch, kẹp lệch gioăng – lỗi này dẫn đến rò rỉ ngay.
