WBLS DN100

1. Đôi nét về van bướm Shinyi WBLS DN100

Trong các hệ thống đường ống DN100, van bướm tay gạt luôn là thiết bị quyết định khả năng đóng – mở nhanh, độ kín và độ ổn định lâu dài. Shinyi WBLS DN100 được Shin Yi thiết kế đúng cho nhóm ứng dụng này. Cụ thể là

• Là  van bướm wafer
• Trục giữa (center line)
• Vận hành kiểu tay gạt
• Lắp vừa với ống DN100

Hãy tham khảo DN100 là phi bao nhiêu để tránh nhầm với van bướm tay gạt Shinyi kích cỡ DN100

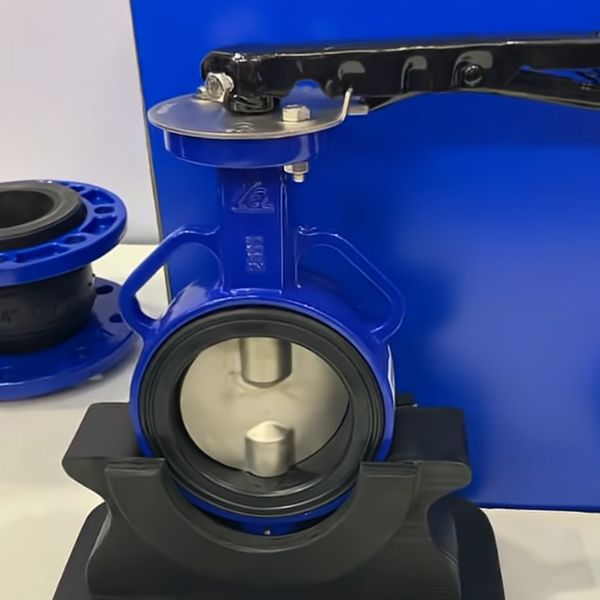

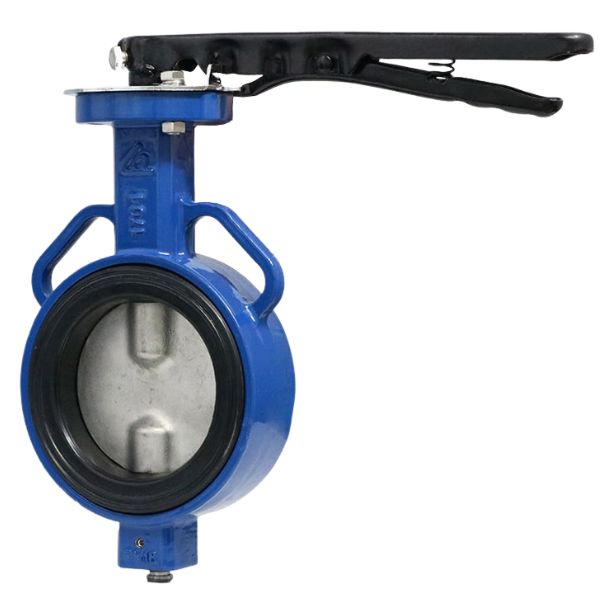

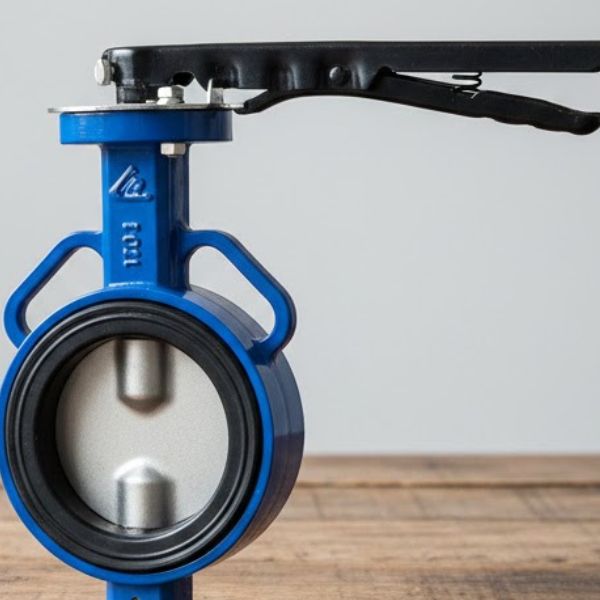

Van có cấu tạo và đặc điểm nhận diện cơ bản dưới đây

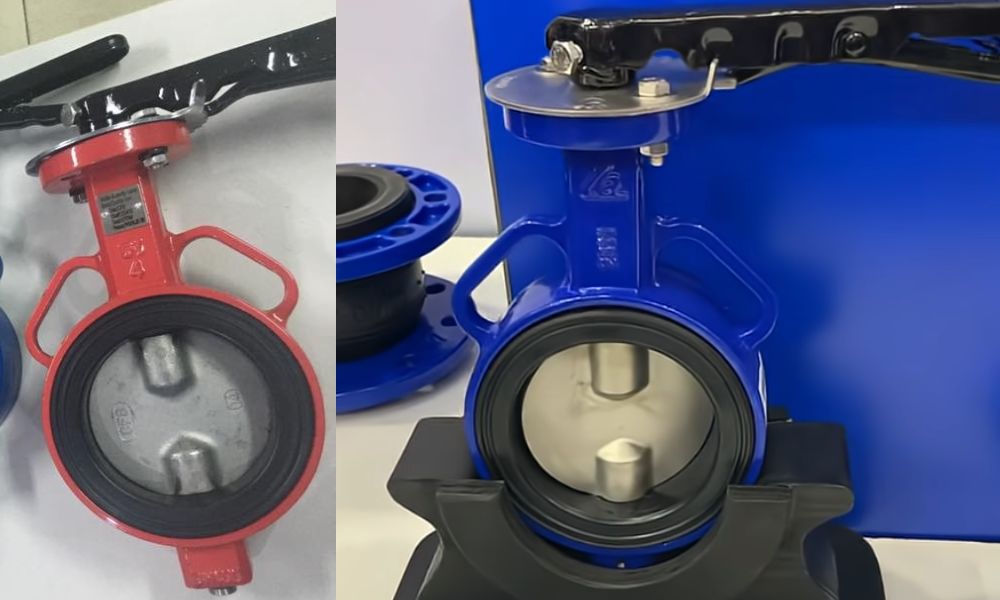

• Thân van gang cầu sơn epoxy xanh hoặc đỏ
• Đĩa inox sáng bóng
• Gioăng cao su đàn hồi và tay gạt có khóa vị trí.

Lưu ý: Đây không phải van dân dụng – đây là van bướm công nghiệp đúng nghĩa, được dùng trong PCCC, HVAC, cấp nước, xử lý nước và các hệ thống kỹ thuật đòi hỏi độ tin cậy cao. Khi bạn chọn Shinyi WBLS DN100, bạn đang chọn một cấu trúc đã được tiêu chuẩn hóa, dễ lắp đặt, dễ bảo trì và đặc biệt là ổn định trong vận hành dài hạn.

2. Ý nghĩa các ký tự Shinyi WBLS DN100

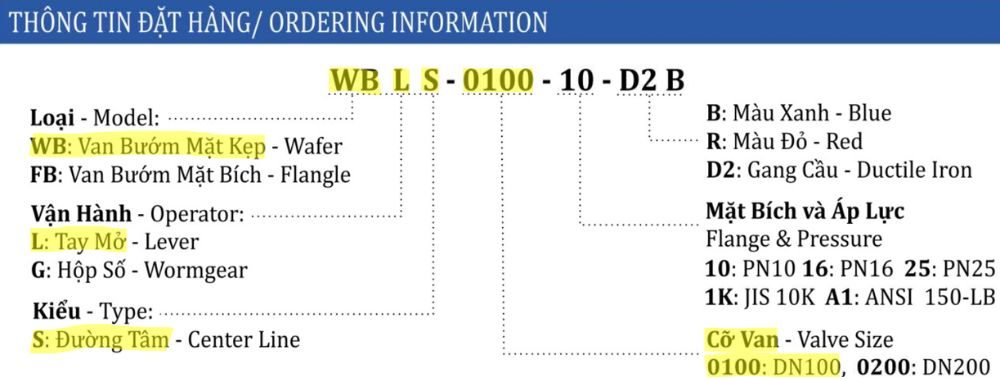

Ký hiệu model không phải để cho đẹp, mà dựa trên các thông tin đó cho bạn biết chính xác van đang dùng cấu hình gì. Với Shin Yi, ký hiệu được chuẩn hóa rõ ràng: WBLS-0100-10-D2-B.

• WB: Nghĩa là Wafer Butterfly Valve – van bướm mặt kẹp.
• L: Nghĩa là Lever – tay gạt.
• S là Center Line – trục giữa.
• 0100 là DN100. Tức là van bướm DN100
• “10” là cấp áp PN10 (có các tùy chọn PN16, PN25, JIS 10K, ANSI 150LB).
• D2 là gang cầu (Ductile iron).
• B là Blue màu xanh (R là đỏ).

Với người thiết kế và người mua hàng, việc đọc đúng ký hiệu này giúp bạn tránh sai cấu hình:

• Sai cấp áp
• Sai vật liệu
• Sai kiểu vận hành

Tất cả các lỗi trên đều dẫn đến lắp không khớp, giảm tuổi thọ hoặc phải thay thế tốn kém. Shinyi WBLS DN100 dùng cấu hình wafer – center line – tay gạt, đúng với nhu cầu đóng mở nhanh, tiết kiệm không gian và chi phí.

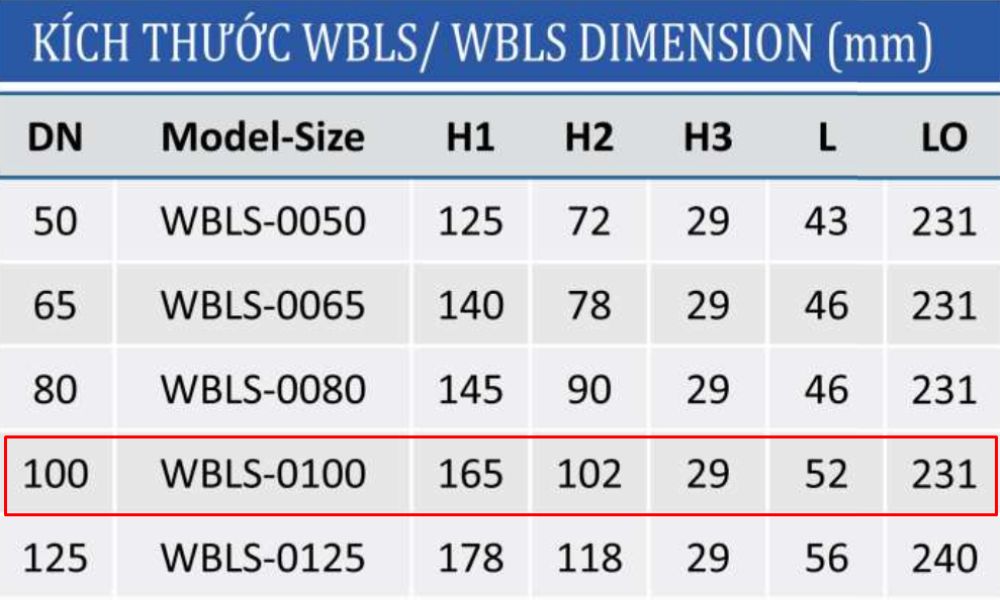

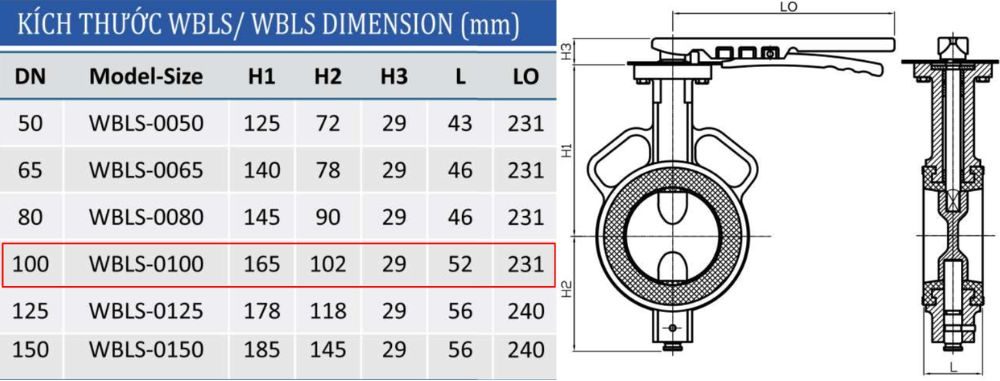

3. Kích thước quan trọng của Shinyi WBLS DN100

Kích thước cơ khí quyết định việc bạn lắp được van hay không. Với DN100, Shin Yi đã chuẩn hóa rất rõ trong bảng kích thước WBLS-0100. Theo dữ liệu trong hình:

• H1 = 165 mm (chiều cao tổng thể)
• H2 = 102 mm (chiều cao thân đến tâm)
• H3 = 29 mm (bề dày phần cổ trục)
• L = 52 mm (bề dày thân wafer)
• LO = 231 mm (chiều dài tay gạt khi mở)

Những con số này đặc biệt quan trọng với người thiết kế P&ID và người thi công ngoài công trường. Bạn kiểm soát được

• Khoảng hở kết nối
• Vị trí tay gạt và không gian thao tác.

Với thiết kế wafer mỏng (L = 52 mm), Shinyi WBLS DN100 lắp gọn giữa hai mặt bích, không làm tăng chiều dài tuyến ống. Điều này giúp hệ thống gọn, đẹp và ít điểm phát sinh rò rỉ hơn so với van mặt bích.

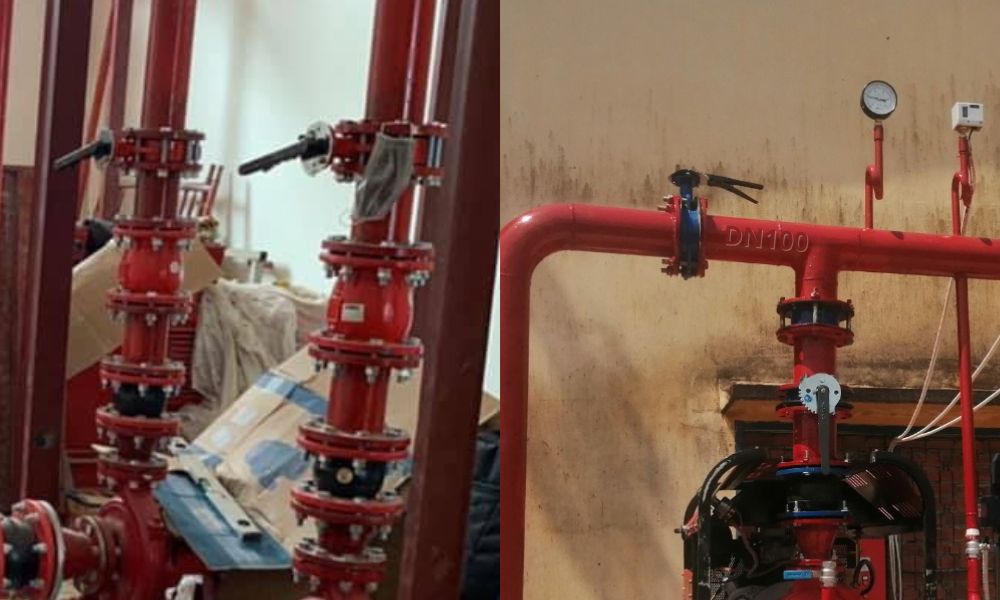

4. Ứng dụng của Shinyi WBLS DN100

Shinyi WBLS DN100 được dùng rất nhiều trong hệ PCCC – nơi yêu cầu đóng mở nhanh, rõ trạng thái và độ kín cao. Ngoài ra, dòng van này còn được dùng rộng rãi trong các hệ thống như

• Hệ thống cấp nước và xử lý nước
• HVAC – nước lạnh, nước nóng
• Hệ thống bơm, trạm bơm
• Đường ống công nghiệp áp suất thấp đến trung bình

Với cấu trúc trục giữa và gioăng đàn hồi, van bướm Shinyi WBLS DN100 tạo độ kín toàn chu vi, không phụ thuộc vào lực siết bu lông như một số van rẻ tiền. Điều này giúp hệ thống vận hành ổn định, không rò nước, không sụt áp bất thường – những lỗi mà kỹ sư và đội bảo trì thường phải xử lý rất tốn kém nếu chọn sai van ngay từ đầu.

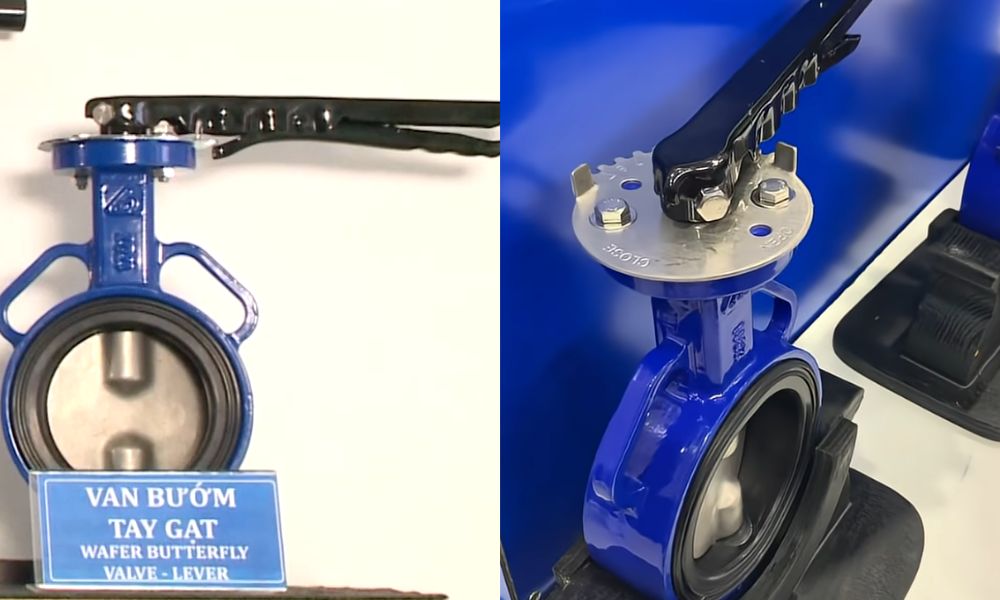

5. Mua van bướm tay gạt Shinyi WBLS DN100 ở đâu

Một trong những sai lầm phổ biến là mua van Shinyi nhưng không rõ nguồn gốc, không đúng cấu hình hoặc thiếu chứng từ kỹ thuật. Với một van công nghiệp DN100, điều đó dẫn đến rủi ro lớn khi nghiệm thu và vận hành.

Mua van bướm tay gạt Shinyi WBLS DN100 từ các đơn vị phân phối chính thức như các đại lý cấp 1 Shinyi, nơi có:

• Chứng chỉ xuất xưởng, catalogue và bản vẽ kích thước
• Tư vấn chọn đúng PN, đúng vật liệu, đúng kiểu lắp
• Hỗ trợ kỹ thuật khi lắp đặt và bảo trì

Shin Yi thiết kế WBLS DN100 để phục vụ hệ thống thực, không phải chỉ để bán. Khi bạn chọn đúng nơi mua, bạn nhận được không chỉ một cái van, mà là sự an tâm cho cả hệ thống đường ống – điều mà mọi kỹ sư, người mua hàng và đội thi công chuyên nghiệp đều đặt lên hàng đầu.
