WBLS DN65

Shinyi WBLS DN65 là một trong những model về van bướm tay gạt của ShinYi có sự cạnh tranh lớn với nhiều van cùng kích cỡ cả trong và ngoài phân khúc. Bởi van có chất lượng cao và được sản xuất trong nước nên luôn tồn kho và khả năng cấp hàng nhanh chóng kể cả số lượng lớn

1. Van bướm Shinyi WBLS DN65 là gì

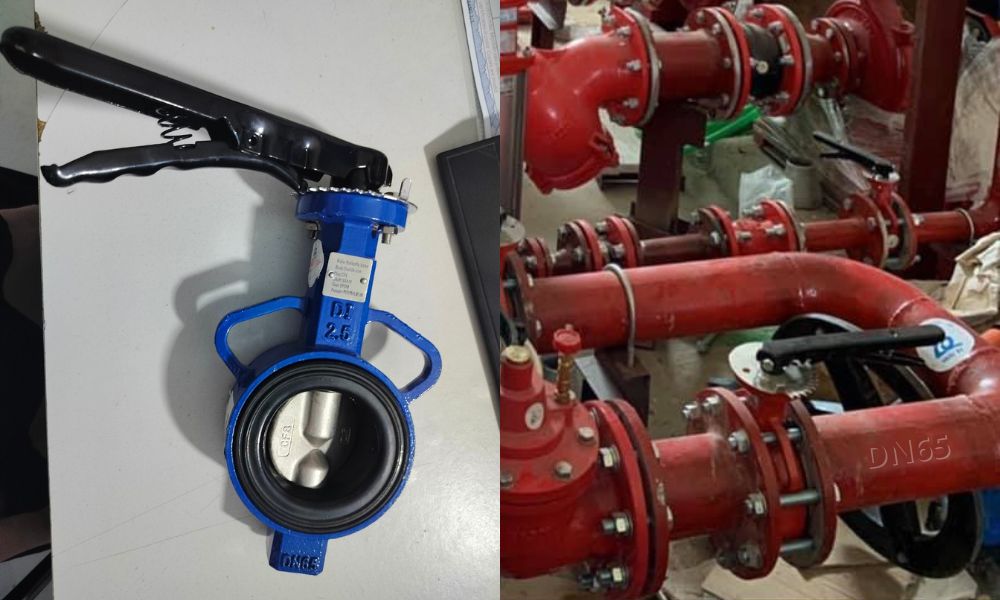

Nếu bạn đang làm tuyến ống DN65 cho PCCC, HVAC hoặc cụm bơm cấp nước, thì điều quan trọng nhất không phải “mua cho đủ”, mà là chọn đúng van để hệ thống vận hành ổn định và kín lâu dài.

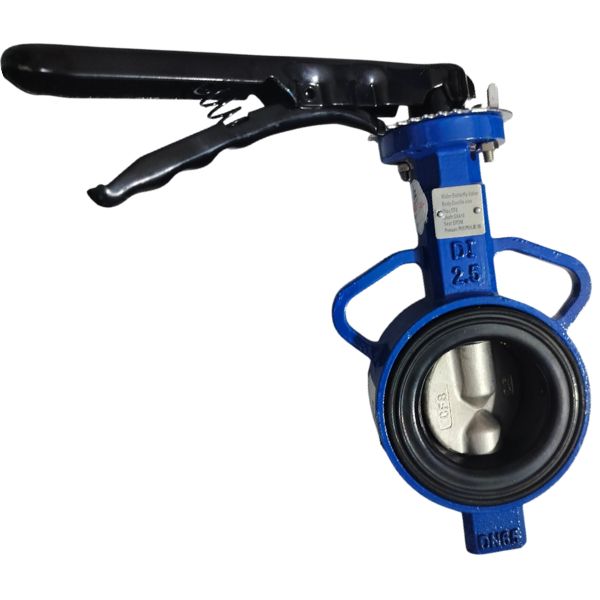

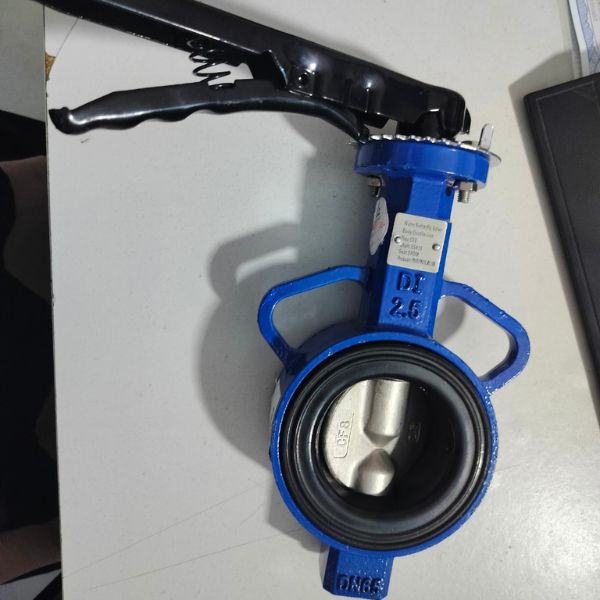

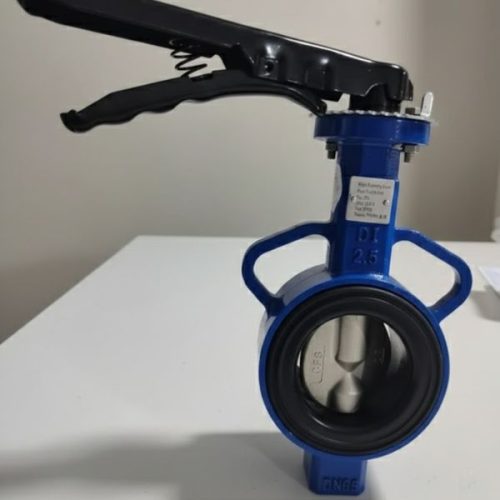

Shinyi WBLS DN65 là dòng van bướm wafer kiểu tay gạt (mặt kẹp), trục giữa, thiết kế tối ưu cho thao tác nhanh, đóng mở dứt khoát, kiểm soát trạng thái rõ ràng ngay tại hiện trường.

Shinyi WBLS DN65 có cấu tạo và đặc điểm:

• Thân van sơn xanh hoặc đỏ
• Tay gạt dài có cơ cấu khóa
• Đĩa inox sáng
• Gioăng đàn hồi ôm quanh chu vi.

Đây là cấu hình “chuẩn công trường” vì đáp ứng đúng 3 tiêu chí người thi công và kỹ sư hay gặp:

• Lắp gọn giữa hai mặt bích,
• Đóng mở nhanh
• Độ kín ổn định tốt

Ở DN65, nhiều hệ thống hay bị rò tại cụm bơm hoặc đường nhánh PCCC vì chọn van kém kín hoặc tay gạt lỏng. Với Shinyi WBLS DN65, chúng ta chủ động kiểm soát chất lượng ngay từ cấu trúc van, không phải “sửa lỗi sau khi lắp”.

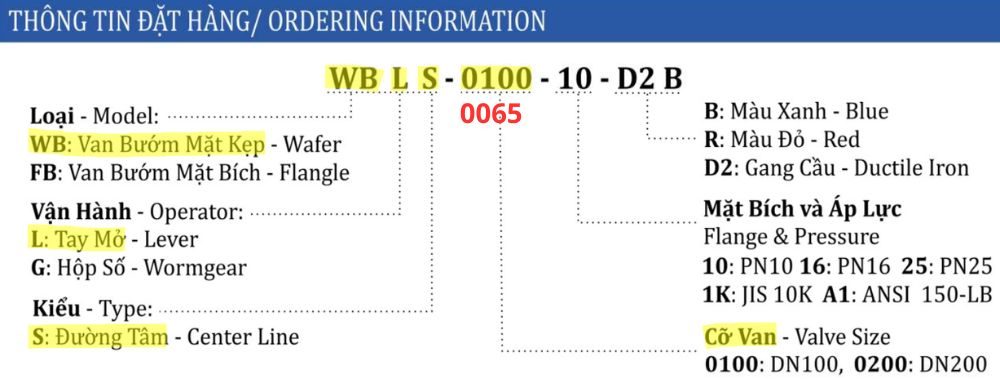

2. Mã đặt hàng van bướm Shinyi WBLS DN65

Đọc đúng mã đặt hàng là cách nhanh nhất để tránh mua sai cấu hình (sai cấp áp, sai vật liệu, sai kiểu lắp). Trên hệ ký hiệu của van bướm tay gạt Shin Yi, “WBLS” thể hiện rõ:

• WB = wafer
• L = lever (tay gạt)
• S = center line (trục giữa).
• 0065 tương ứng DN65 như ảnh minh họa. Tức là van bướm kích cỡ DN65

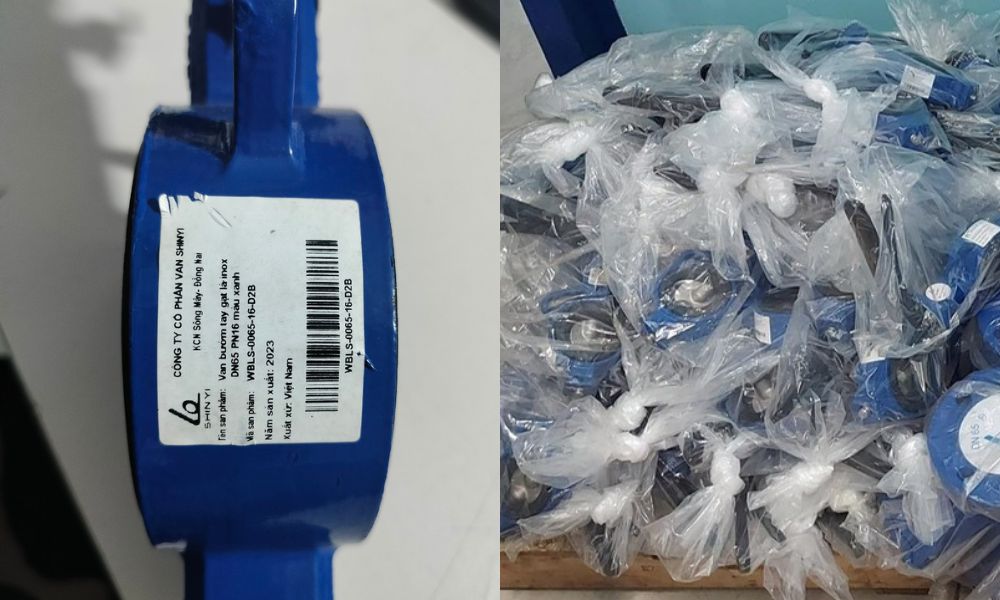

Điểm quan trọng của bài DN65 này nằm ngay ở tem sản phẩm trong ảnh:

• Tên sản phẩm ghi rõ van bướm tay gạt lỗ inox (tức cấu hình đĩa/chi tiết inox theo tem).
• Thông số trên tem: DN65 – PN16 – màu xanh.
• Mã trên tem: WBLS-0065-16-D2B.
• Năm sản xuất: 2023
• Xuất xứ: Việt Nam – Nhà sản xuất: CÔNG TY CỔ PHẦN VAN SHINYI (KCN Sông Mây, Đồng Nai).

3. Kích thước van bướm Shinyi WBLS DN65

Kỹ sư thiết kế và đội thi công thường vướng 2 lỗi:

• Không chừa không gian thao tác tay gạt
• Không kiểm soát kích thước thân wafer

Dẫn đến lắp khó hoặc va chạm khi vận hành.

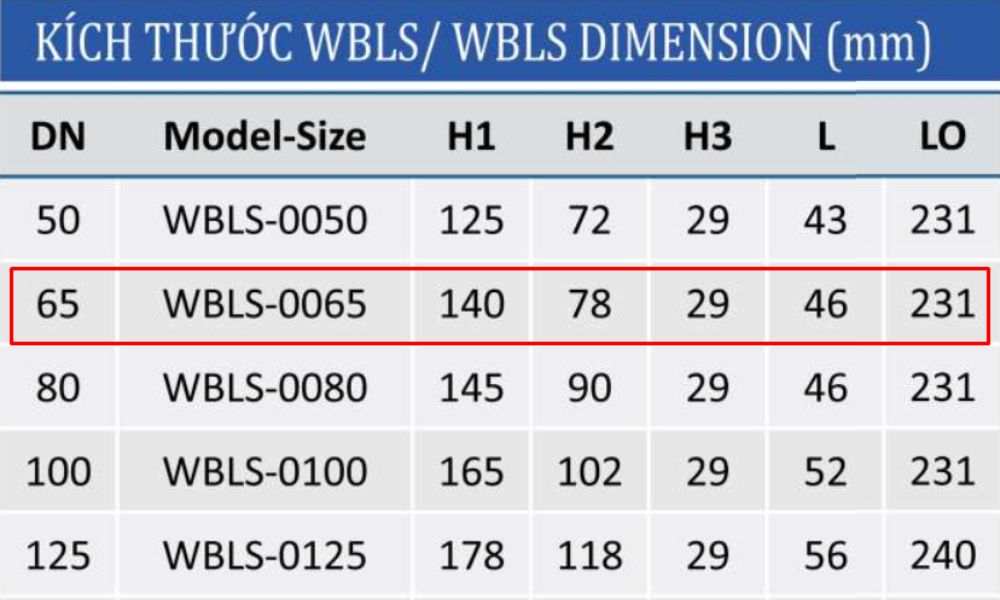

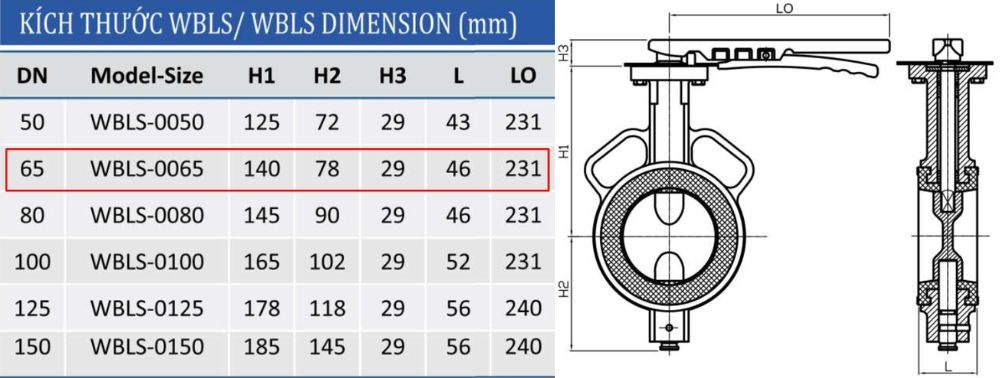

Vì vậy, kích thước là phần chúng phải “chốt” trước khi đặt hàng. Theo bảng kích thước WBLS/WBLS DIMENSION (mm) trong ảnh, dòng DN65 – Model WBLS-0065 có:

• H1 = 140 mm
• H2 = 78 mm
• H3 = 29 mm
• L = 46 mm (bề dày thân wafer)
• LO = 231 mm (chiều dài tay gạt)

Với L = 46 mm, Shinyi WBLS DN65 cho lợi thế lắp gọn giữa hai mặt bích, giảm “độ dài chết” của tuyến ống. Còn LO = 231 mm là con số anh phải dùng để bố trí khoảng hở thao tác: tay gạt cần không gian để mở/đóng hết hành trình, đặc biệt trong phòng bơm PCCC thường chật và nhiều đường ống giao nhau. Chốt được các kích thước này, anh tránh được tình trạng lắp xong rồi mới phát hiện “vướng tay gạt” hoặc không thể thao tác khi có sự cố.

4. Cách chọn mua Shinyi WBLS DN65

Chọn mua DN65 tưởng đơn giản, nhưng thực tế hay sai ở 3 điểm:

• Nhầm cấp áp
• Không đối chiếu mã/tem
• Mua hàng thiếu truy xuất.

Vì vậy, nên dùng đúng quy trình kiểm tra theo hình ảnh tem và lô hàng.

• Chốt đúng cấp áp PN16: Chỉ mua Shinyi WBLS DN65 PN16 đúng thiết kế hệ thống để tránh sụt tuổi thọ và mất an toàn khi có xung áp.
• Kiểm tra tem khi nhận hàng: Tem phải hiển thị rõ WBLS-0065-16-D2B, DN65, PN16, năm sản xuất và xuất xứ Shin Yi để đảm bảo đúng cấu hình.
• Đối chiếu đúng ngoại quan WBLS: Van phải có thân wafer, tay gạt khóa, đĩa inox và gioăng kín hoàn chỉnh đúng chuẩn dòng WBLS.
• Chọn nguồn cung có quản lý lô: Chỉ mua từ đơn vị có lô hàng, tem nhãn và chứng từ đầy đủ để truy xuất được model, PN và vật liệu khi nghiệm thu hoặc bảo trì.
