WBLS DN80

Shinyi WBLS DN80 là một trong những van bướm tay gạt kết nối kiểu kẹp được sử dụng rất phổ biến trên các tuyến ống có kích cỡ DN80. Được nhiều chủ đầu tư và nhà thầu tin yêu bởi chất lượng và đặc biệt được sản xuất tại Việt Nam

1. Tổng quan về van bướm Shinyi WBLS DN80

Trong các tuyến ống DN80, van bướm tay gạt DN80 thường nằm ở vị trí “đóng – mở nhanh, thao tác trực tiếp” nên chỉ cần chọn sai một lần là hệ thống vận hành kém ổn định ngay. Shinyi WBLS DN80 là dòng van bướm wafer (mặt kẹp), trục giữa, tay gạt – đúng cấu hình công trường cần:

• Lắp gọn
• Thao tác rõ
• Kiểm soát trạng thái chắc chắn.

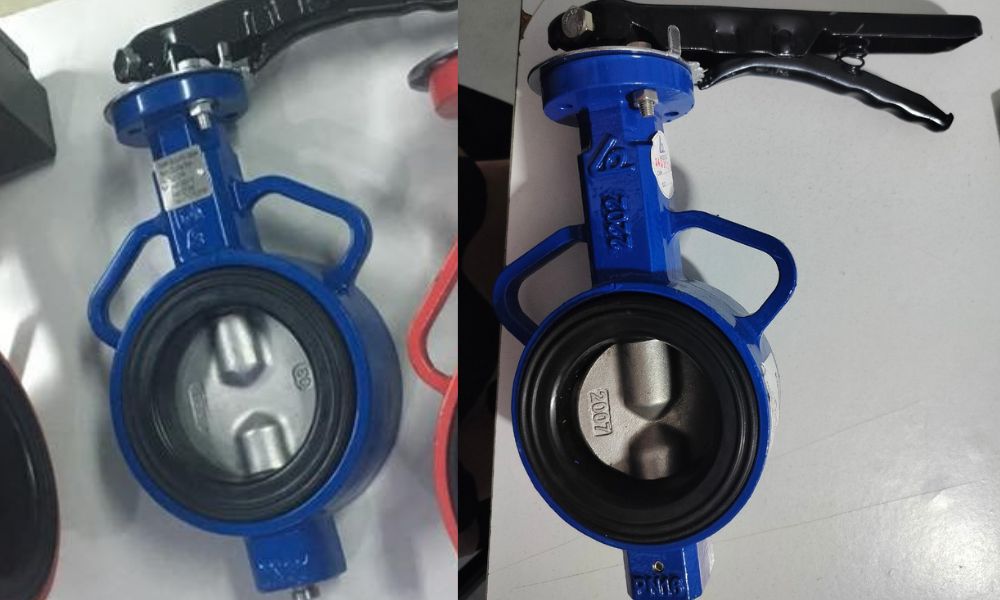

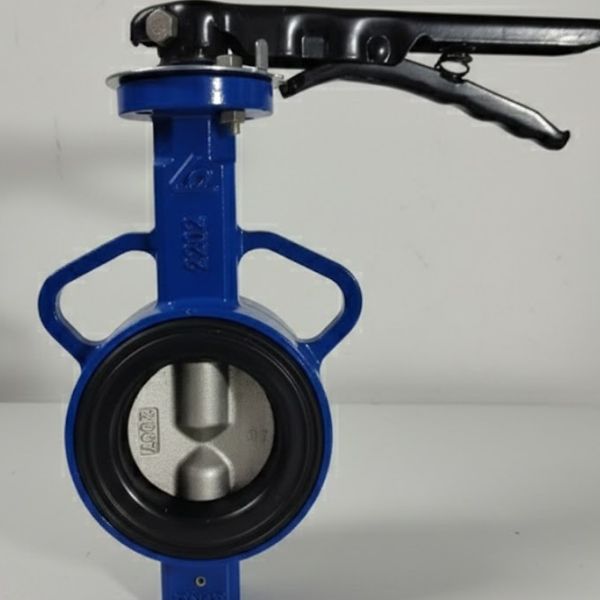

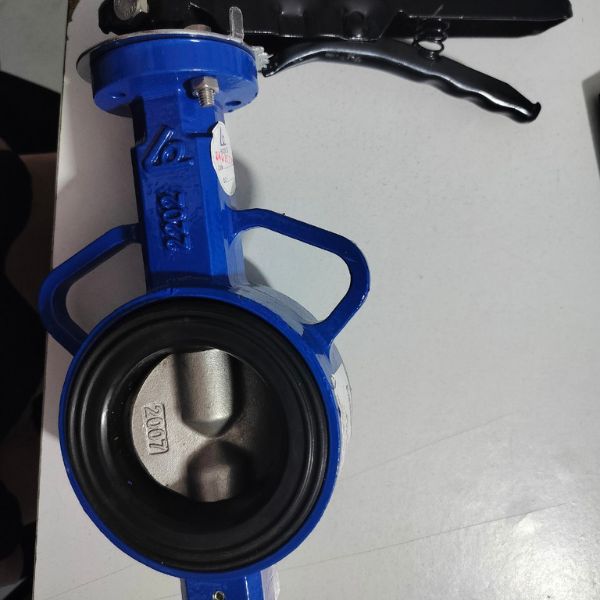

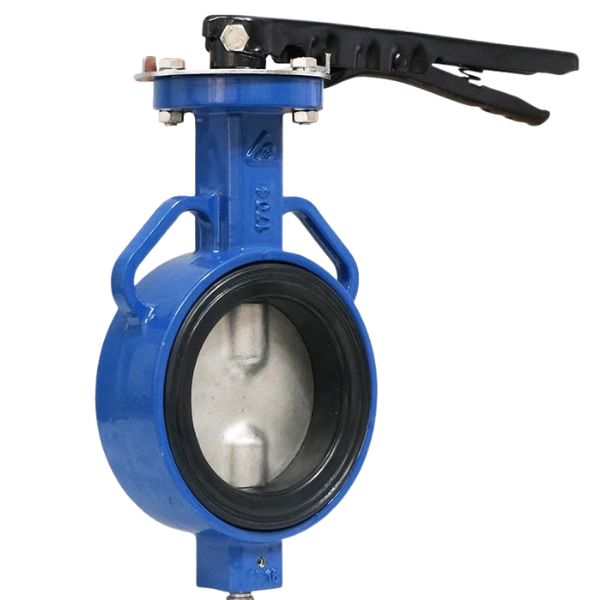

Shinyi WBLS DN80 là một trong những van bướm wafer với cấu tạo và đặc điểm nổi bật:

• Thân van sơn xanh
• Tay gạt dài có cơ cấu khóa vị trí
• Đĩa inox bề mặt hoàn thiện tốt
• Gioăng đàn hồi ôm sát toàn chu vi.

Với DN80, tôi khuyên anh ưu tiên đúng “chất van” hơn là giá: Van kém chuẩn dẫn đến rò tại mặt bích, rung khi bơm chạy, và đặc biệt là khó khóa trạng thái khi cần cô lập hệ thống. Shinyi WBLS DN80 giải quyết đúng các điểm này bằng cấu trúc wafer gọn và tay gạt khóa chắc.

2. Mã dòng van bướm Shinyi WBLS DN80

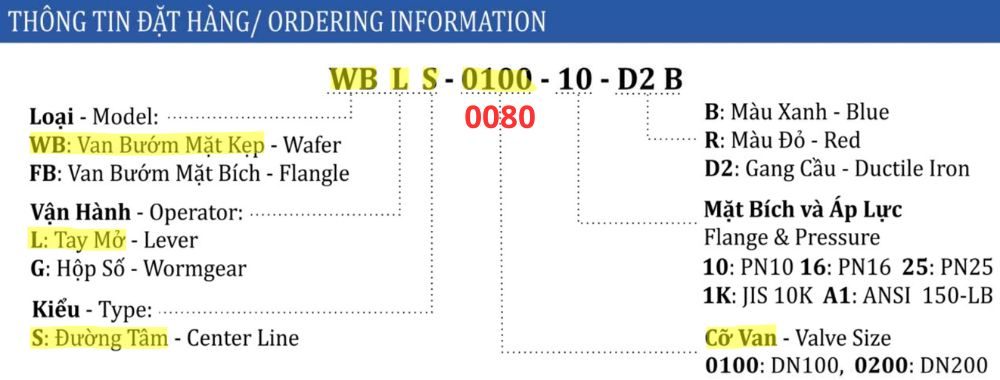

Mã dòng không chỉ để đặt hàng; mã dòng là “căn cước kỹ thuật” giúp anh tránh nhầm DN, nhầm cấp áp và nhầm vật liệu. Theo sơ đồ ORDERING INFORMATION thì chúng ta sẽ biết được rằng:

• WB: Wafer Butterfly Valve (van bướm mặt kẹp)
• L: Lever (tay gạt)
• S: Center Line (trục giữa)
• 0080: cỡ van DN80
• D2: gang cầu (ductile iron)
• B: màu xanh (Blue)

Phần kích thước được nhấn cho DN80 là 0080 và cấu trúc mã thể hiện theo định dạng đặt hàng kiểu: WBLS-0080-10-D2B (trong đó “10” tương ứng nhóm PN10). Đây là điểm nhiều bộ phận mua hàng hay sai: Chỉ nhìn “DN80” mà bỏ qua phần “10/16/25…”, dẫn đến đặt sai cấp áp so với hệ thống.

3. Thông số kích thước

Kích thước là phần “không thương lượng” khi thi công:

• Lắp không lọt
• Vướng tay gạt
• Thiếu khoảng hở thao tác là dừng công việc.

Với DN80, chúng ta cần kiểm soát đồng thời bề dày thân wafer và chiều dài tay gạt vì các phòng bơm/giếng kỹ thuật thường hẹp. Tôi luôn yêu cầu đội thi công đối chiếu bảng kích thước trước khi chốt vật tư.

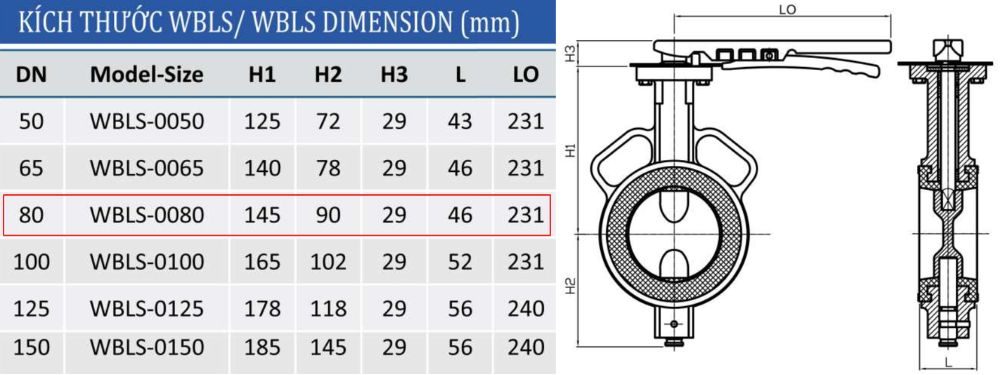

Theo bảng WBLS DIMENSION (mm) trong ảnh, dòng DN80 – Model WBLS-0080 có các thông số:

• H1 = 145 mm
• H2 = 90 mm
• H3 = 29 mm
• L = 46 mm
• LO = 231 mm

Hai con số cực kỳ quan trọng phải “nhớ kỹ” khi triển khai DN80 là L = 46 mm và LO = 231 mm.

• L = 46 mm giúp van lắp gọn giữa hai mặt bích, giảm chiều dài tuyến và hạn chế điểm rò do lắp chồng cấn.
• LO = 231 mm là chiều dài tay gạt để anh bố trí khoảng thao tác: nếu đặt van ở vị trí sát tường hoặc sát cụm ống giao nhau, tay gạt mở không hết hành trình, đội vận hành sẽ “bẻ tay” và làm hỏng cơ cấu khóa.

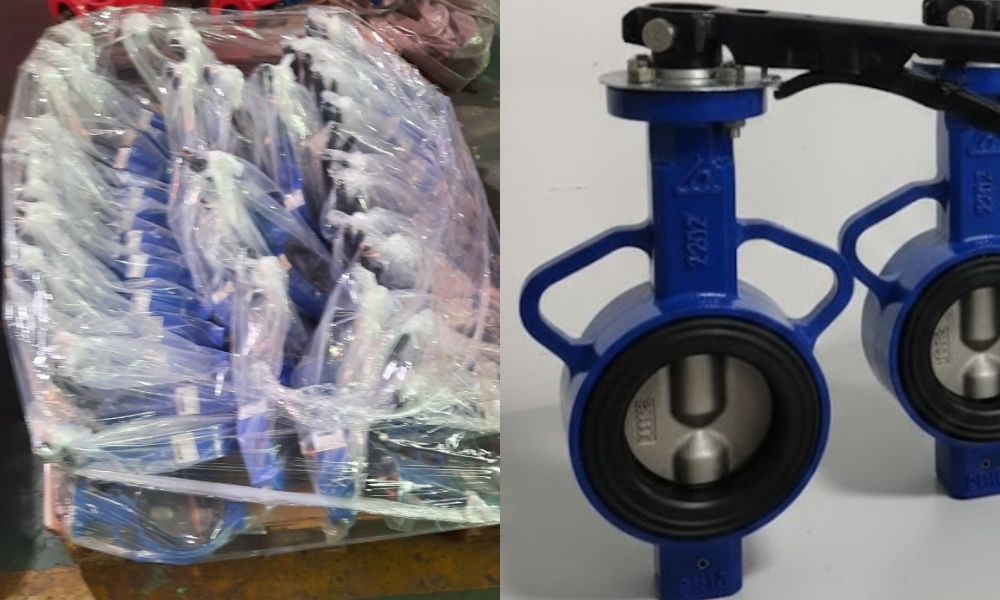

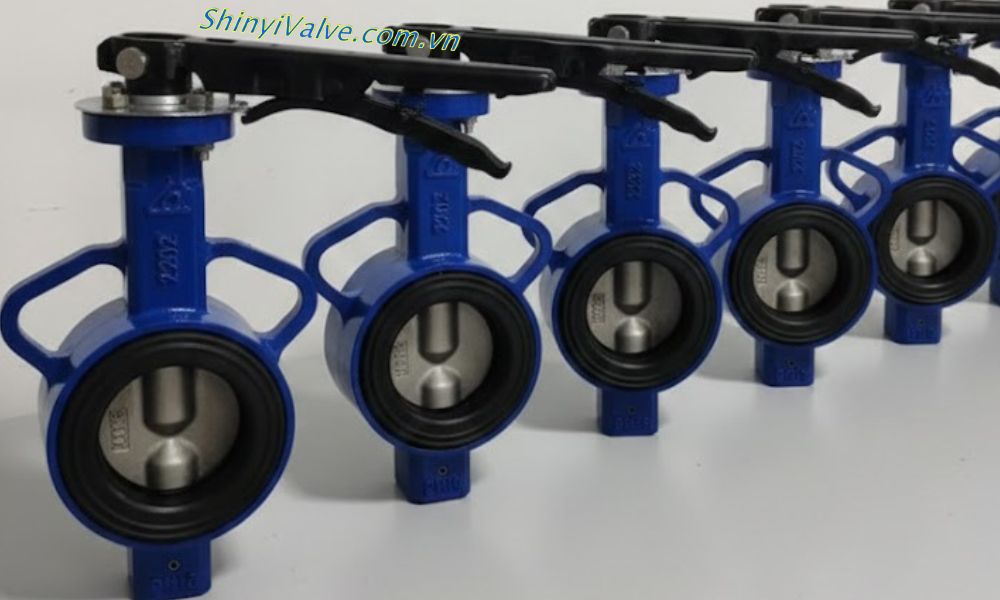

4. Kho van bướm Shinyi WBLS DN80

Với vật tư công nghiệp, “có hàng” và “đúng hàng” là hai việc hoàn toàn khác nhau. Khi mua van bướm Shinyi WBLS DN80, chúng tôi khuyên người mua áp dụng quy trình kiểm tra theo đúng tinh thần của ảnh kho:

• Đối chiếu đúng model: WBLS – DN80 (0080) trước khi nhập kho công trường.
• Kiểm tra tình trạng đóng gói: túi/lô còn nguyên giúp giảm rủi ro xước đĩa, lệch gioăng trong vận chuyển.
• So ngoại quan theo đúng dòng WBLS: thân wafer gọn, tay gạt có khóa, đĩa hoàn thiện tốt, gioăng đều và không méo.
• Chốt lô hàng để truy xuất: khi hệ thống cần bảo trì, anh truy ngược được model, DN và cấu hình đã lắp.

DN80 là cỡ van “đủ lớn để tạo rủi ro” nếu chọn sai, nhưng cũng “đủ phổ biến để nhiều hàng trôi nổi”. Người mua chỉ cần giữ kỷ luật đặt hàng theo WBLS-0080…, đối chiếu kích thước H1 145 / H2 90 / L 46 / LO 231 và kiểm tra lô theo ảnh kho là anh đã loại bỏ phần lớn sai lầm không đáng có trong hệ thống.
