WEOM DN100

1. Đôi nét về van bướm Shinyi WEOM DN100

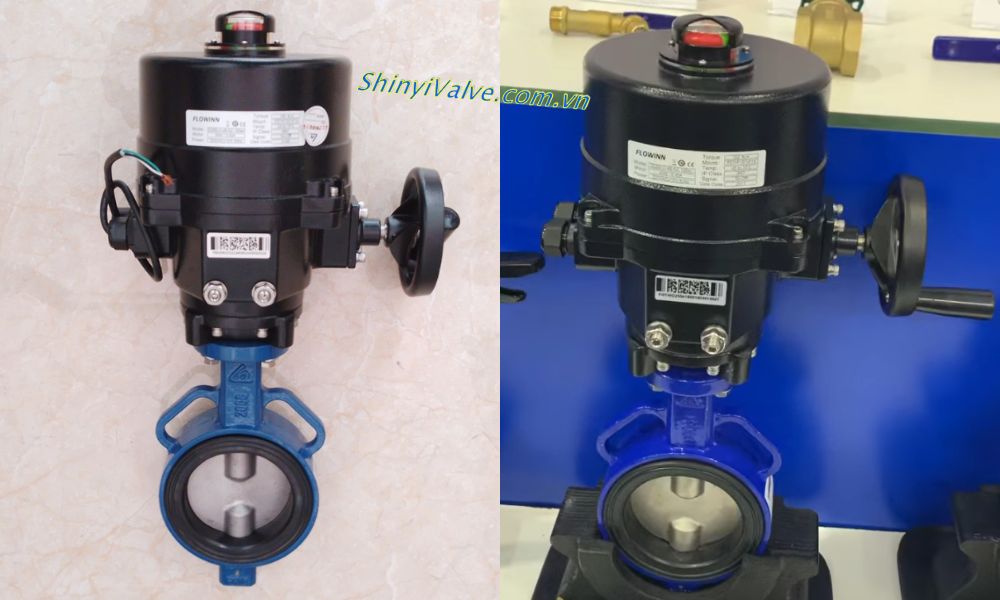

Van bướm điện Shinyi WEOM DN100 là dòng van bướm mặt kẹp wafer tích hợp động cơ điện ON/OFF, được thiết kế cho các hệ thống đường ống DN100 cần tự động hóa việc đóng mở với độ chính xác cao, vận hành ổn định và khả năng chịu áp lực chuẩn PN16.

Có thể hiểu về Shinyi WEOM DN100 qua các yếu tố sau

• Chủng loại: Van bướm kẹp
• Kích cỡ: DN100 tức là van bướm DN100
• Kiểu vận hành: Động cơ điện – tức van bướm điều kiển điện
• Nhà sản xuất: Shinyi

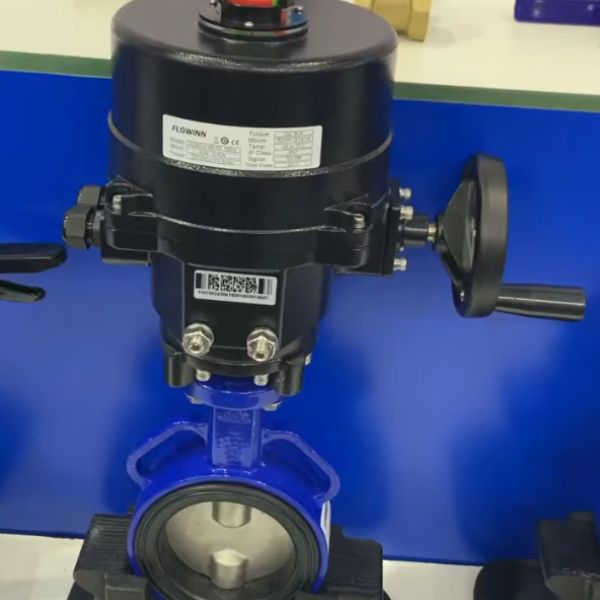

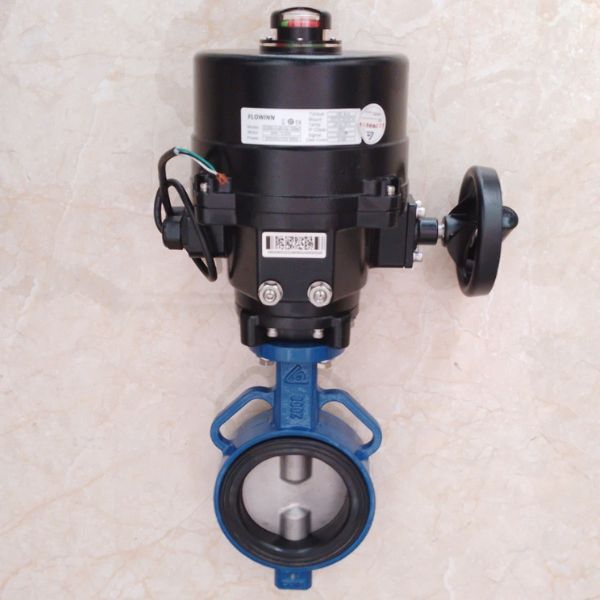

Thân van gang cầu màu xanh Shinyi kết hợp với cụm actuator điện FLOWINN lắp trực tiếp trên trục van thông qua mặt bích tiêu chuẩn ISO, tạo thành một cụm hoàn chỉnh, sẵn sàng đưa vào hệ thống mà không cần lắp ráp thủ công. Đây chính là cấu hình mà các kỹ sư hệ thống lựa chọn cho PCCC, HVAC, xử lý nước, trạm bơm, nhà máy sản xuất – nơi mà việc đóng mở thủ công dẫn đến chậm phản ứng, sai lệch trạng thái và rủi ro vận hành.

2. Ký hiệu van bướm Shinyi WEOM DN100

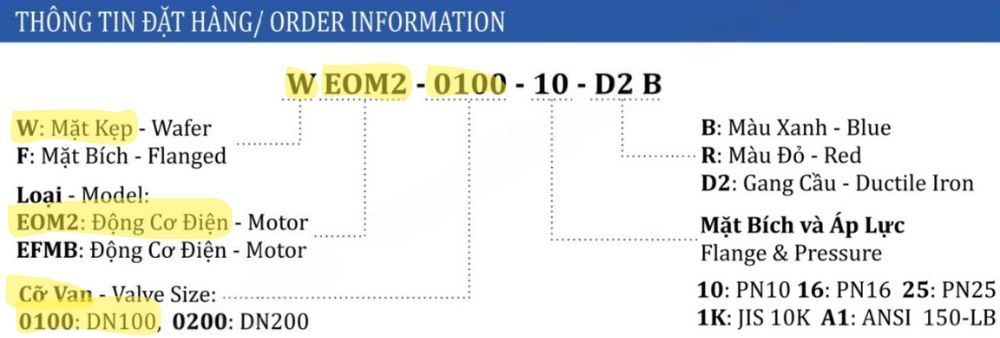

Ký hiệu trên ảnh đặt hàng thể hiện rõ model: WEOM2-0100-10-D2-B. Mỗi ký tự mang một ý nghĩa kỹ thuật cụ thể

• W: Van bướm mặt kẹp (Wafer)
• EOM2: Động cơ điện (Electric Motor Actuator)
• 0100: Kích thước DN100
• 10: Cấp áp PN10 / PN16
• D2: Thân gang cầu (Ductile Iron)
• B: Màu xanh Shinyi

Điều này khẳng định Shinyi WEOM DN100 là van bướm wafer DN100, thân gang cầu, gắn động cơ điện, chịu áp PN16, đúng với nhãn sản phẩm trên thân van. Đây không phải là van bướm gắn motor rời, mà là cụm van điện hoàn chỉnh do ShinYi cấu hình sẵn.

3. Kích thước van bướm Shinyi WEOM DN100

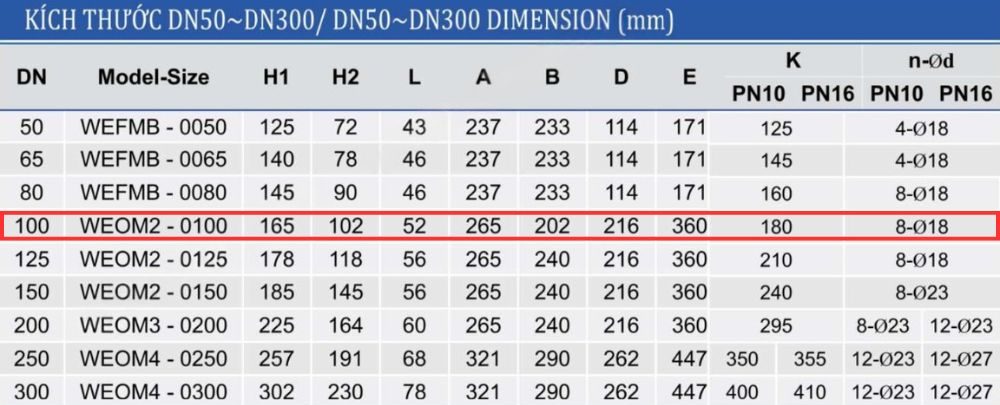

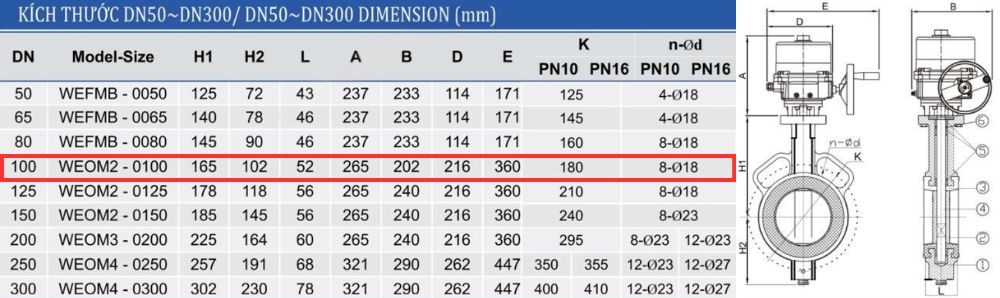

Theo bảng kích thước được đánh dấu đỏ trong ảnh phía dưới – Cũng chính là thông tin đặt hàng được ghi rõ trong catalogues van Shinyi

Theo bảng kích thước cho thấy WEOM2-0100 có:

• H2: 102 mm – Chiều cao từ tâm ống xuống đáy thân van, dùng để kiểm tra khoảng hở khi đặt van gần sàn, bệ đỡ hoặc khung giá.
• L: 52 mm – Bề dày thân van (face-to-face) theo tiêu chuẩn wafer, quyết định độ rộng khe lắp giữa hai mặt bích.
• A: 265 mm – Chiều cao tổng thể từ mặt bích van lên đỉnh động cơ, dùng để tính khoảng không gian trần hoặc không gian kỹ thuật phía trên.
• B: 202 mm – Đường kính thân động cơ điện, phản ánh không gian ngang cần chừa để lắp đặt, đấu dây và bảo trì.
• D: 216 mm – Đường kính cụm kết nối giữa motor và thân van, liên quan trực tiếp đến không gian lắp ghép và độ ổn định truyền lực.
• E: 360 mm – Chiều cao toàn bộ cụm van + motor, là thông số quan trọng khi bố trí van trong tủ kỹ thuật, hố ga hoặc trạm bơm.
• K: 180 mm – Đường kính vòng tâm lỗ bulông mặt bích (PCD) của DN100 theo chuẩn PN10/PN16, dùng để chọn đúng mặt bích đường ống.
• Lỗ bulông: 8 – Ø18 – Mặt bích DN100 sử dụng 8 bulông đường kính 18 mm, đảm bảo lực kẹp đủ lớn cho áp suất PN16.

Điều này cho biết kích thước lắp đặt mặt bích, chiều cao tổng thể và không gian dành cho motor đã được ShinYi tính toán để phù hợp với tiêu chuẩn hệ DN100 PN10/PN16. Khi lắp vào tuyến ống, kỹ sư không cần chế giá đỡ, không phải căn chỉnh trục, vì motor và thân van đã đồng tâm từ nhà máy.

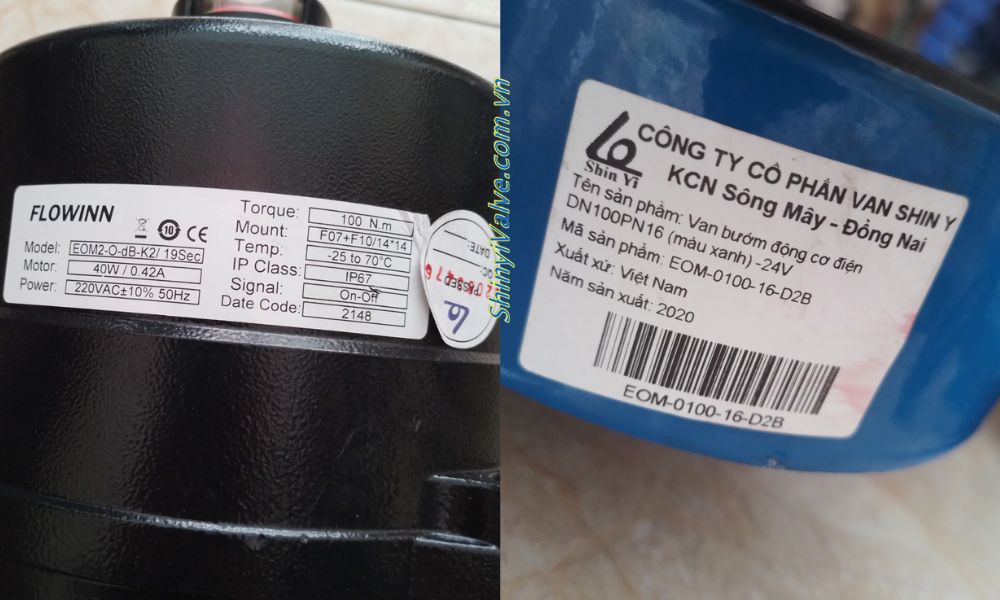

4. Thông tin trên tem nhãn van Shinyi WEOM DN100

Các thông số trên tem nhãn của van cũng như các chỉ số này trong catalogues là vô cùng quan trọng, bởi chúng cho người sử dụng biết được các thông số kỹ thuật cần thiết trong lắp đặt cũng như trong quá trình sử dụng

• Model: EOM2-0-B-K2/19Sec. Đây là mã actuator điện, xác định loại motor, tốc độ đóng mở và cấu hình truyền động.
• Điện áp: 220VAC ±10%, 50Hz. Đây là nguồn điện tiêu chuẩn dùng để cấp trực tiếp từ tủ điện hoặc PLC điều khiển.
• Công suất: 40 W. Đây là mức điện năng motor tiêu thụ khi thực hiện chu trình đóng hoặc mở van.
• Torque: 100 Nm. Đây là lực xoắn đầu ra đảm bảo van DN100 được đóng kín ngay cả khi hệ thống đang chịu áp lực.
• Chuẩn lắp: F07 + F10 + 1/4″. Đây là tiêu chuẩn kết nối giữa trục motor và trục van bướm để truyền lực chính xác.
• Nhiệt độ làm việc: -25 đến 70°C. Đây là dải nhiệt độ mà actuator vận hành ổn định trong môi trường công nghiệp.
• IP: IP67. Đây là cấp bảo vệ chống bụi hoàn toàn và chịu được nước bắn hoặc ngập tạm thời.
• Tín hiệu: On/Off. Đây là chế độ điều khiển đóng hoàn toàn hoặc mở hoàn toàn của van bướm điện.

Thông qua các thông số trên tem thân WEOM2-0100 chúng ta biết được

• Van bướm điện
• DN100 – PN16 – 24V / 220V
• Mã: EOM-0100-16-D2B
• Xuất xứ: Việt Nam (ShinYi sản xuất & lắp ráp)
• Năm sản xuất

Điều này xác nhận đây là van bướm điện tiêu chuẩn công nghiệp, không phải sản phẩm lắp ráp trong dân dụng

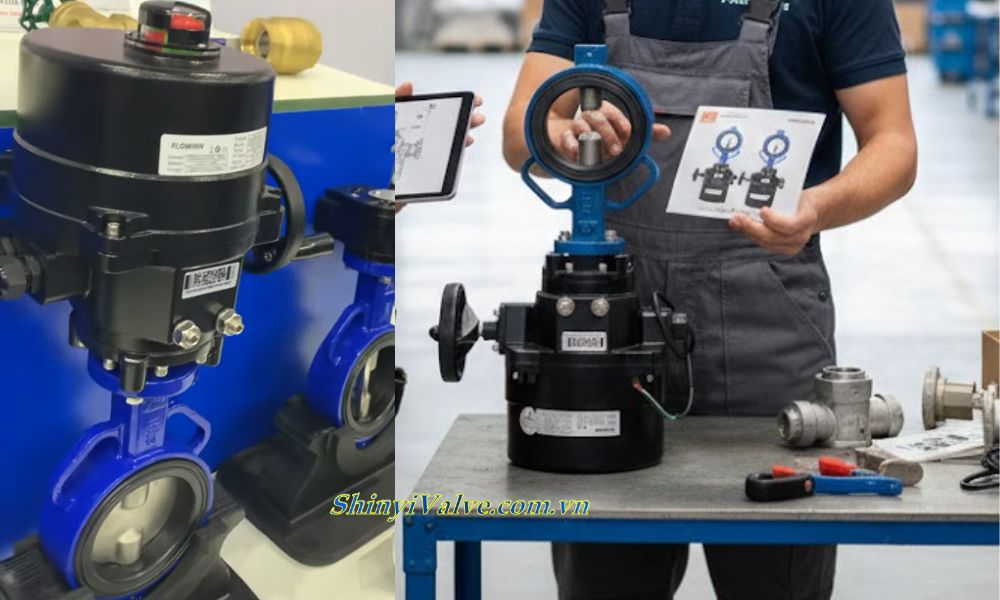

5. Mua van bướm Shinyi WEOM DN100 ở đâu

Với tư cách là đại lý cấp 1 ShinYi tại Việt Nam, chúng tôi tiếp nhận van bướm điện Shinyi WEOM DN100 dưới dạng cụm hoàn chỉnh từ nhà máy, bao gồm thân van, động cơ điện, trục truyền và hộp đấu dây đã được lắp đồng bộ theo tiêu chuẩn của Shin Yi.

Khi anh mua Shinyi WEOM DN100 từ chúng tôi, người mua sẽ nhận được:

• Cụm van điện hoàn chỉnh đúng cấu hình Shin Yi, không lắp ráp ngoài.
• Sản phẩm đã được test đóng -mở tại nhà máy trước khi xuất xưởng.
• Tem và mã kiểm soát chất lượng của Shin Yi để truy xuất model, DN, cấp áp và lô sản xuất.
• Bộ thông số kỹ thuật đầy đủ phục vụ hồ sơ thầu, nghiệm thu PCCC và tài liệu vận hành.

Trên  là những tiêu chí bắt buộc đối với nhà thầu, tư vấn thiết kế và chủ đầu tư khi sử dụng van bướm điện, bởi nếu sử dụng sản phẩm không được cấu hình và kiểm soát theo chuẩn Shin Yi, hệ thống sẽ phát sinh các rủi ro nghiêm trọng như mất tín hiệu điều khiển, kẹt cơ cấu đóng mở, cháy motor hoặc sai trạng thái van trong hệ thống PCCC và tự động hóa – những lỗi không được phép xảy ra trong vận hành thực tế.
