WEOM DN150

Shinyi WEOM DN150 là van bướm DN150 được điều khiển bằng động cơ điện EOM2 chuyên dùng cho hệ thống PN16 đường ống DN150, trong đó toàn bộ tổ hợp gồm thân gang cầu, đĩa inox, seat EPDM và actuator điện 220VAC được ShinYi đồng bộ hóa để đảm bảo lực đóng mở, độ kín và độ bền vận hành liên tục trong các hệ thống cấp nước, PCCC, HVAC và xử lý công nghiệp.

1. Đôi nét về van bướm Shinyi WEOM DN150

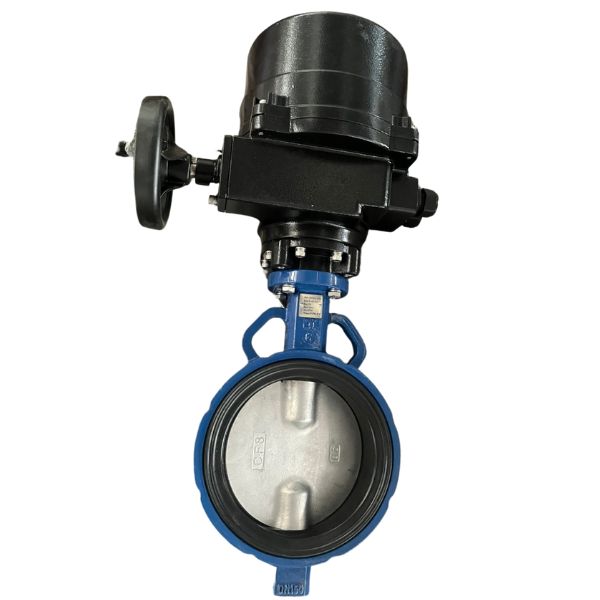

Shinyi WEOM DN150 là dòng điều khiển bằng điện, nơi việc đóng mở bằng tay không còn đáp ứng được yêu cầu vận hành liên tục và điều khiển tập trung. Toàn bộ tổ hợp gồm

• Thân van màu xanh hoặc đỏ
• Đĩa inox
• Gioăng EPDM
• Động cơ điện: EOM2

Động cơ được lắp ráp trực tiếp trên trục van bằng bích tiêu chuẩn, tạo thành một khối truyền động kín, cứng vững và ổn định.

Điểm cốt lõi của WEOM DN150 không nằm ở thân van, mà nằm ở bộ truyền động điện EOM2, bởi với đường kính DN150, lực cản dòng chảy lớn khiến việc đóng mở đòi hỏi mô-men xoắn cao và ổn định. Việc ShinYi sử dụng actuator EOM2 đúng chuẩn cho DN150 giúp

• Cánh van đóng kín tuyệt đối
• Không bị rung
• Không bị trượt trục

Đảm bảo hệ thống hoạt động chính xác trong các hệ thống PCCC, cấp nước, xử lý nước thải và HVAC trung tâm.

2. Giải mã ký hiệu WEOM DN150

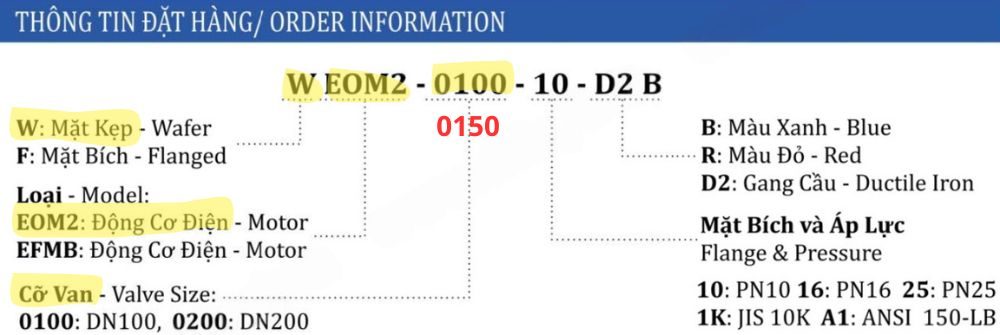

Theo thông tin đặt hàng có trong catalogues, chúng ta thấy thể hiện đầy đủ cấu hình kỹ thuật của van bướm điện Shinyi WEOM DN150 và người mua chuyên nghiệp phải đọc đúng mã này trước khi đặt hàng.

WEOM2-0150-10-D2B được hiểu như sau:

• W: Kiểu lắp wafer – van bướm wafer lắp kẹp giữa hai mặt bích, đúng với hình ảnh thân van mỏng, gọn.
• EOM2: Dòng actuator điện chuẩn của ShinYi dùng cho DN100–DN150, tạo mô-men xoắn phù hợp với cánh Ø150.
• 0150: Kích thước danh nghĩa DN150. Bạn có thể xem thêm DN150 là phi bao nhiêu để tránh nhầm lẫn với các loại ống khác nhau
• 10 / 16 / 25: Áp suất làm việc chuẩn PN – với DN150 thường phổ biến với PN16.
• D2: Thân van gang cầu (ductile iron) – loại vật liệu chịu lực và rung tốt hơn gang xám.
• B / R: Màu thân van – xanh hoặc đỏ theo hệ thống (thường là PCCC dùng đỏ).

Khi bạn đặt đúng mã WEOM2-0150-16-D2B, bạn đang mua đúng tổ hợp actuator – thân van được ShinYi tính toán sẵn, không phải lắp ghép thủ công.

3. Kích thước van Shinyi WEOM DN150

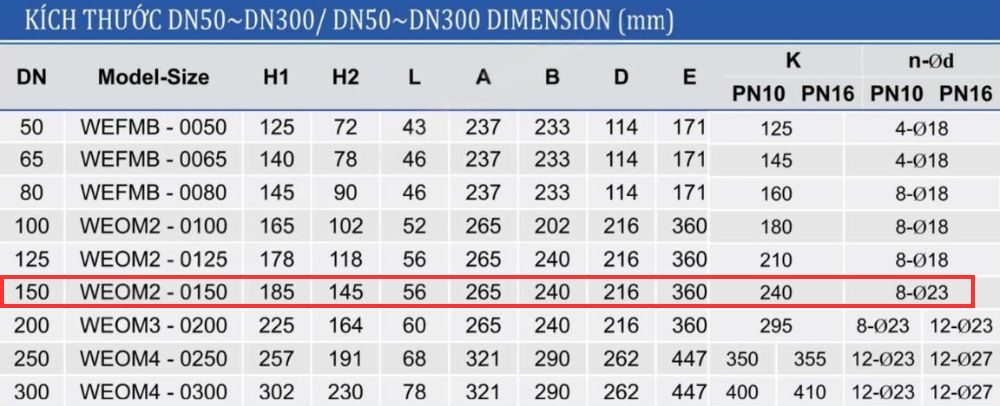

Dòng DN150 trong bảng kích thước cho model WEOM2-0150 cho thấy đây là một van bướm điện cỡ lớn, cần không gian lắp đặt đúng chuẩn. Theo đó

• H1 = 185 mm → chiều cao từ tâm trục van lên đáy actuator.
• H2 = 145 mm → chiều cao từ tâm trục van xuống đáy thân.
• L = 56 mm → chiều dày thân van wafer.
• A = 265 mm, B = 240 mm → kích thước tổng thể của cụm truyền động.
• E = 360 mm → chiều cao tổng thể khi gắn actuator.
• K PN16 = 240 mm → vòng bulong mặt bích DN150 PN16.
• n-Ød = 8-Ø23 → 8 bulong đường kính 23 mm cho mỗi mặt bích.

Những con số này cực kỳ quan trọng khi bạn lắp van vào hệ thống hiện hữu, bởi actuator điện cần đủ không gian để quay và không được cấn kết cấu xung quanh.

4. Thông tin về bộ điều khiển điện Shinyi WEOM DN150

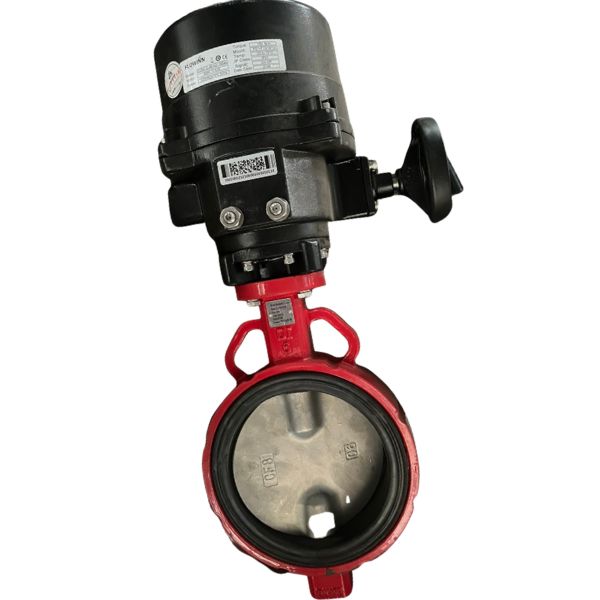

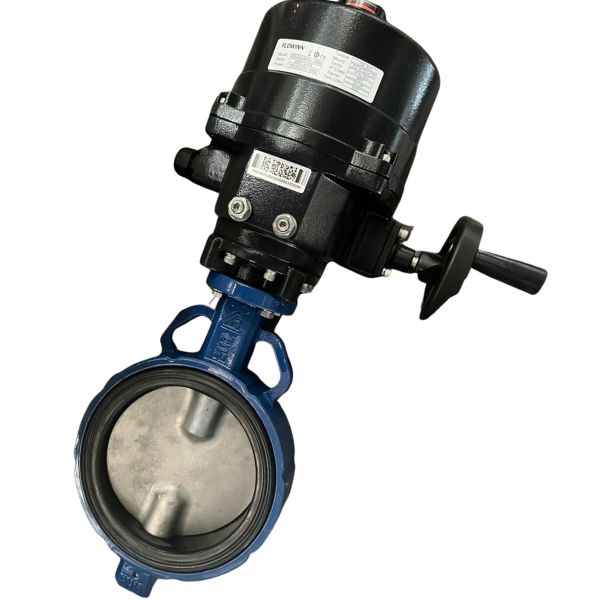

Bộ điều khiển điện actuator mang thương hiệu Flowinn, được ShinYi sử dụng cho dòng EOM2. Thông tin trên tem ghi rõ:

• Model: EOM2-0-B-K2/19Sec – xác định loại motor và thời gian đóng mở khoảng 19 giây cho 90°.
• Torque: 100 Nm – mô men xoắn đủ để điều khiển cánh DN150.
• Power: 220VAC ±10% 50Hz – điện áp vận hành tiêu chuẩn công nghiệp.
• IP67 -chống bụi và nước, phù hợp lắp ngoài hiện trường.
• Signal: On-Off – điều khiển đóng/mở cơ bản.

Trên tem thân van ShinYi ghi rõ WEOM-0150-16-D2B, xuất xứ Việt Nam, nhà máy Shin Yi Đồng Nai, đảm bảo tính pháp lý và truy xuất nguồn gốc.

5. Mua van Shinyi WEOM DN150 ở đâu

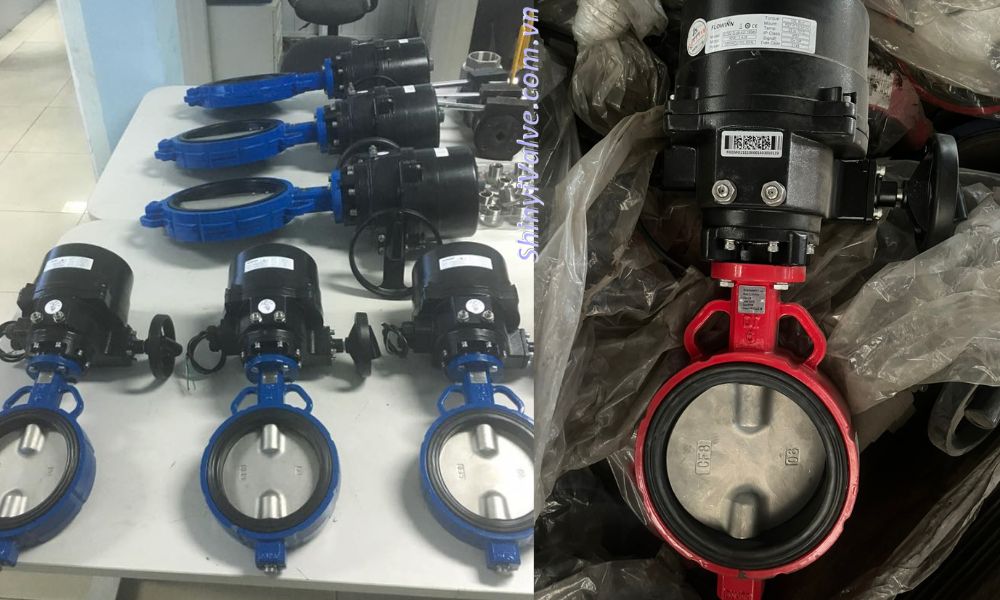

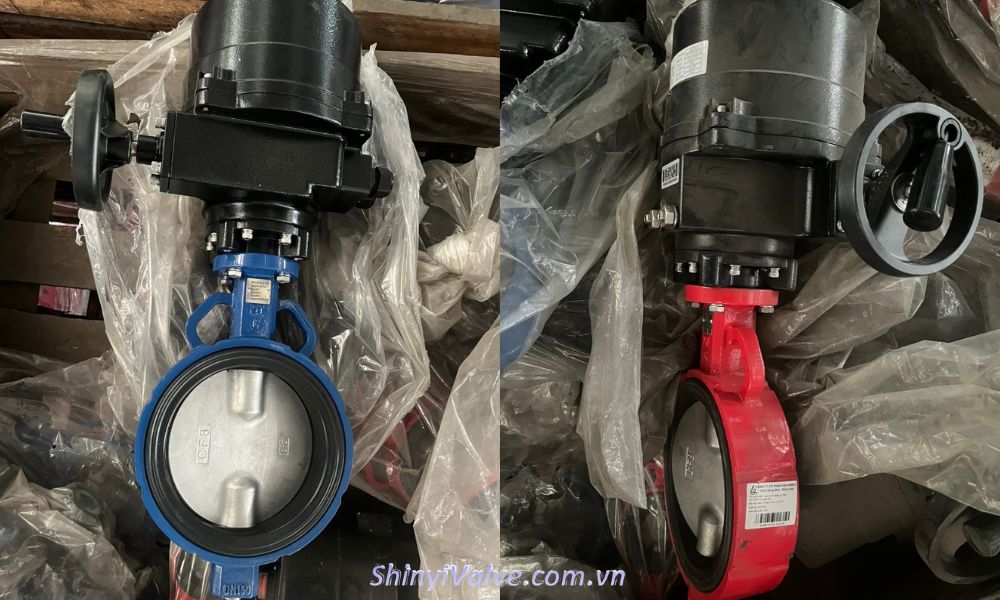

Với vai trò đại lý cấp 1 van ShinYi, chúng tôi luôn duy trì hàng sẵn cho DN100, DN125, DN150, giúp bạn không phải chờ lắp ráp hay căn chỉnh tại công trình – một rủi ro lớn với van điện. Các bộ van bướm điện WEOM DN150 đã được lắp sẵn actuator, bọc màng bảo vệ và xếp pallet. Đây là lợi thế rất lớn so với việc mua thân van và actuator rời, bởi ShinYi đã căn chỉnh sẵn trục, hành trình và lực đóng trước khi xuất kho.

• Kho hàng tại Miền Bắc: Hà Nội
• Kho hàng tại Miền Nam: Hồ Chí Minh
• Hàng đi từ nhà máy: Đồng Nai
