WEOM DN250

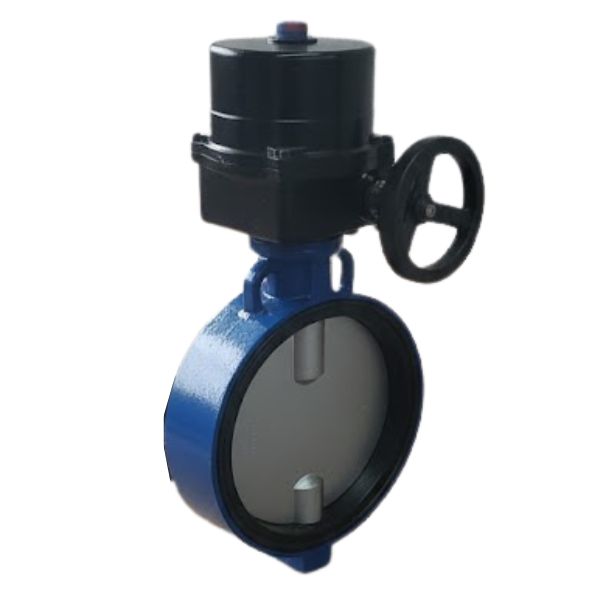

1. Van bướm Shinyi WEOM DN250 là gì

Shinyi WEOM DN250 là tổ hợp giữa van bướm kẹp wafer với bộ truyền động lắp trên ống DN250

• Thân van bướm wafer DN250
• Gắn bộ truyền động điện EOM4
• Thiết kế cho các hệ thống đường DN250 ống lưu lượng lớn nơi không thể vận hành bằng tay.

Van có đặc điểm cấu tạo và vật liệu:

• Thân van gang cầu màu xanh hoặc màu đỏ cho PCCC
• Đĩa inox
• Seat cao su EPDM

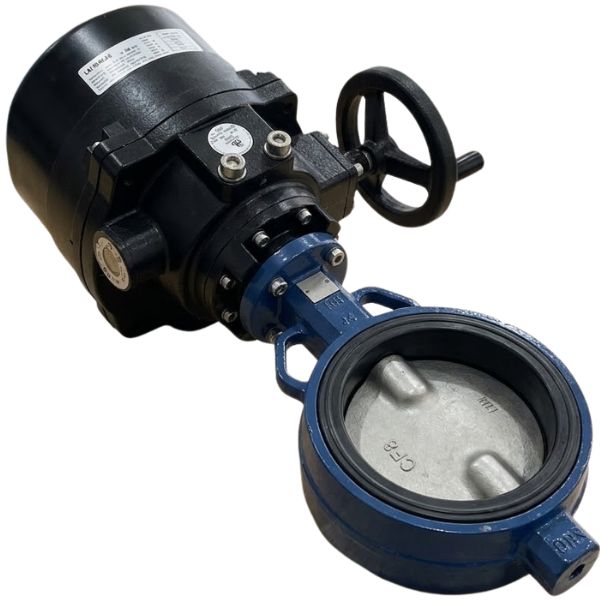

• Bộ điều khiển actuator điện vỏ đen dạng trụ đi kèm tay quay phụ dùng để thao tác khi mất điện. Đây là đặc điểm chỉ xuất hiện ở các van bướm điện cỡ lớn, nơi mô-men xoắn đóng mở vượt khả năng của motor nhỏ.

Cấu trúc này cho phép van vừa điều khiển điện tự động, vừa vận hành thủ công khi cần, điều mà các hệ thống DN250 trong PCCC, xử lý nước, HVAC và trạm bơm công nghiệp bắt buộc phải có.

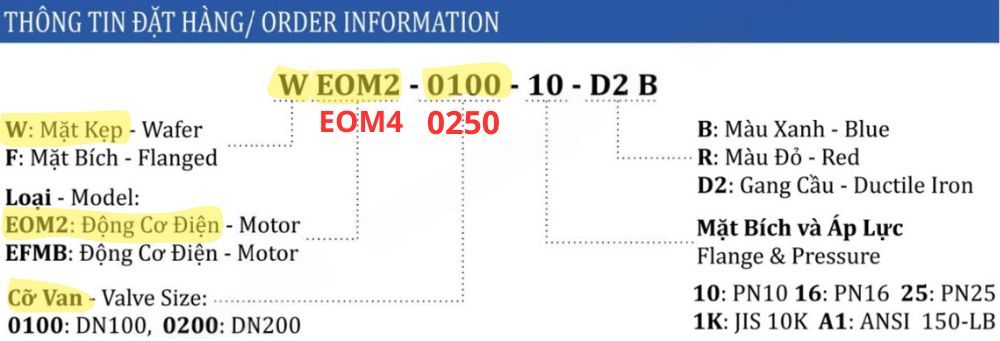

2. Ký hiệu van Shinyi WEOM DN250

Theo thông tin từ bảng mã đặt hàng, cấu hình DN250 của dòng này được thể hiện bằng tổ hợp W – EOM4 – 0250 – 10/16 – D2 – B/R

Trong đó:

• W: Van kiểu wafer – lắp kẹp giữa hai mặt bích, đúng với thân mỏng trong ảnh.
• EOM4: Dòng actuator điện cỡ lớn dùng cho các van bướm DN250 ~ DN300, khác hoàn toàn EOM2 và EOM3 ở DN nhỏ hơn.
• 0250: Cỡ van DN250.
• 10 / 16 / 25: Áp suất làm việc PN10 – PN16 – PN25.
• D2: Thân gang cầu (ductile iron).
• B / R: Màu thân van (xanh hoặc đỏ theo hệ thống).

Với DN250 yêu cầu lực truyền động EOM4 thay vì EOM2 như modelWEOM DN150. Bởi là điểm quan trọng nhất là lưu lượng lớn hơn và cần momen kéo lớn hơn để phù hợp với lưu lượng chảy trong ống DN250

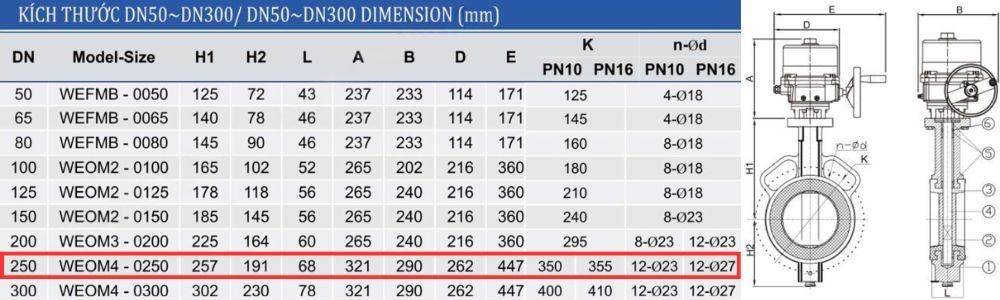

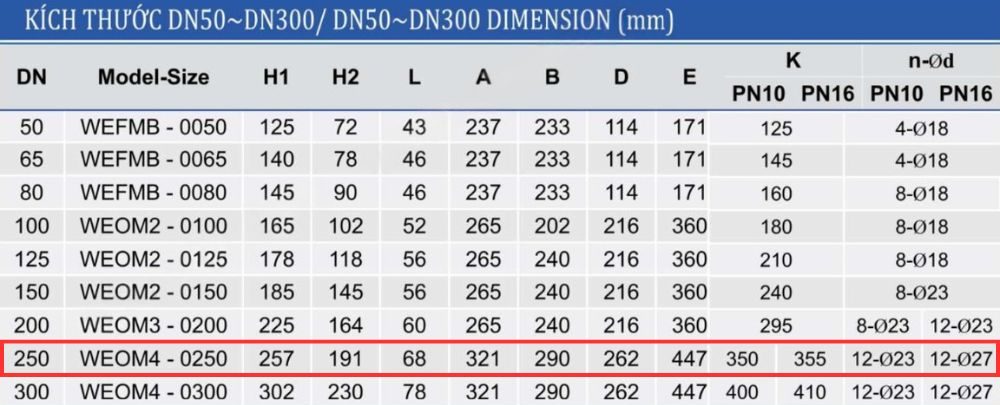

3. Kích thước van bướm Shinyi WEOM DN250

Từ bảng kích thước DN250 (model WEOM4-0250), các thông số chính thể hiện rõ đây là một tổ hợp van điện cỡ lớn:

• H1 = 257 mm
• H2 = 191 mm
• L = 68 mm
• A = 321 mm
• B = 290 mm
• D = 262 mm
• E = 447 mm

Phần mặt bích:

• K = 350 mm (PN10)
• K = 355 mm (PN16)
• n – Ød = 12 lỗ Ø23 (PN10)
• n – Ød = 12 lỗ Ø27 (PN16)

4. Vì sao hệ DN250 phải dùng Shinyi WEOM DN250

Với WEOM4-0250 van bướm không còn là thiết bị “mở-đóng đơn giản” mà trở thành điểm điều tiết chính của toàn hệ thống. Nếu actuator yếu, hoặc thiếu hộp số thì sẽ gây ra nhiều vấn đề có thể xảy ra như

• Van sẽ không đóng kín
• Gây tụt áp
• Rò rỉ.
• Nếu kết cấu truyền động không có hộp số, motor sẽ quá tải và cháy.

Shinyi WEOM DN250 giải quyết đúng bài toán này bằng cách:

• Dùng EOM4 thay vì motor nhỏ.
• Dùng hộp số + tay quay để bảo vệ motor và đảm bảo an toàn vận hành.
• Dùng thân gang cầu + đĩa inox để chịu lực và chống ăn mòn.

Đó là lý do dòng WEOM4-0250 được dùng trong trạm bơm, PCCC, xử lý nước và HVAC công nghiệp quy mô lớn, nơi không có chỗ cho sai số.
