SREJ DN50

Khớp Shinyi SREJ DN50 là lựa chọn tiêu chuẩn trong các hệ thống nước công nghiệp kích cỡ DN50, giúp duy trì độ ổn định vận hành và kéo dài tuổi thọ thiết bị khác như máy bơm cỡ nhỏ, van cổng DN50,… nhờ khả năng xử lý rung động, sai lệch tâm và biến dạng nhiệt ở các bộ phận trên tuyến ống

1. Giới thiệu khớp Shinyi SREJ DN50

Khi lựa chọn khớp Shinyi SREJ DN50 cho tuyến ống DN50, bạn đọc cần đánh giá độ đàn hồi, tiêu chuẩn kết nối và khả năng chịu áp lực.

• Khớp Shinyi SREJ DN50 thuộc dòng khớp nối mềm cao su 1 cầu Shinyi, thiết kế theo tiêu chuẩn ASTM, kết nối mặt bích DIN, JIS hoặc ASME.
• Khớp nối này chịu áp PN10 đến PN25, làm việc trong dải nhiệt −10 đến 80°C, phù hợp hệ nước.
• Sơn epoxy dày 250 ~ 300 µm bảo vệ bích khỏi ăn mòn.
• Có khả năng giảm rung truyền sang bơm và kết cấu khi lắp đúng vị trí

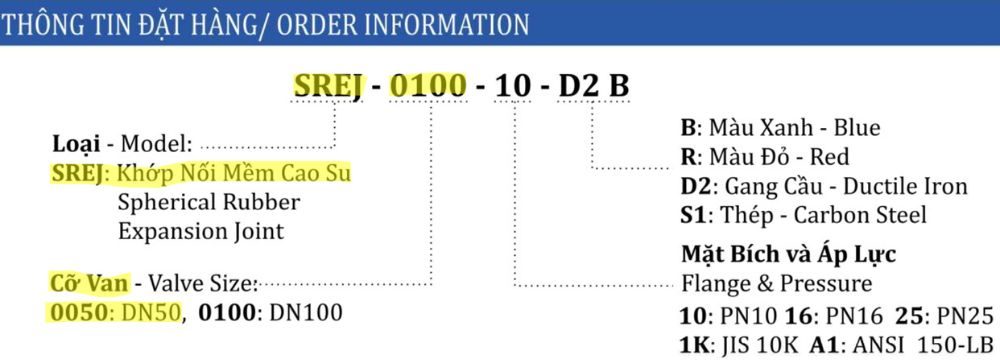

2. “Shinyi SREJ DN50” ý nghĩa là gì

Tên gọi “Shinyi SREJ DN50” chỉ dòng khớp nối Shinyi, có mã phụ kiện là SREJ, được thiết kế với cỡ hai đầu nối mặt bích là DN50. Ngoài ra khách hàng có thể nhận biết dòng khớp 1 cầu này thông qua ký hiệu SREJ – 0050 – 10 – D2B, trong đó:

• SREJ: dòng khớp nối mềm cao su
• 0050: Chỉ kích thước danh nghĩa DN50
• 10: Ứng với cấp áp lực PN10. Ngoài ra còn có các ký hiệu khác như
  • 16/25: Là ký hiệu PN chỉ PN16 hoặc PN25
  • 1K: Ứng với áp suất chịu đựng của khớp nối theo tiêu chuẩn JIS
  • A1: Là ký hiệu của khớp 1 cầu theo chuẩn ANSI
• D2: Chỉ vật liệu bích bằng gang cầu
• B: Màu sắc mặt bích của thiết bị (màu xanh)

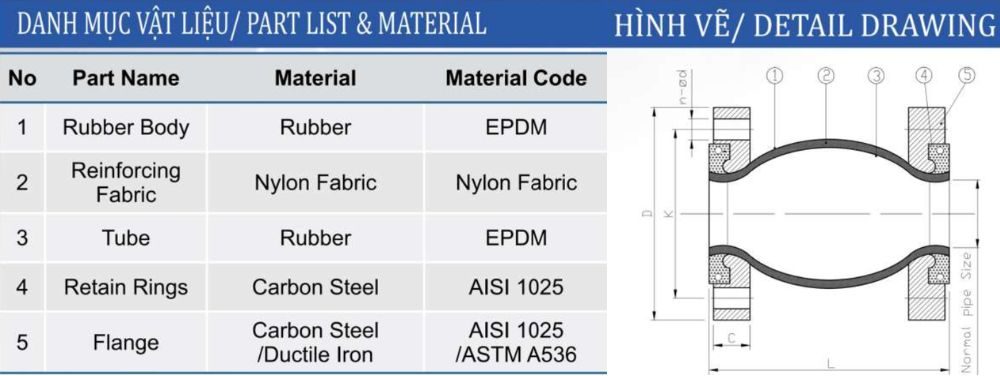

3. Cấu tạo khớp Shinyi SREJ DN50

Khách hàng cần hiểu cấu tạo khớp Shinyi SREJ DN50 để đánh giá độ bền và giới hạn làm việc.

• Dòng khớp này gồm thân cao su EPDM, lớp gia cường nylon, ống cao su EPDM bên trong, vòng giữ thép carbon và mặt bích thép hoặc gang cầu.
• Bộ phận vòng thép và mặt bích được thiết kế theo chuẩn AISI 1025 hoặc ASTM A536

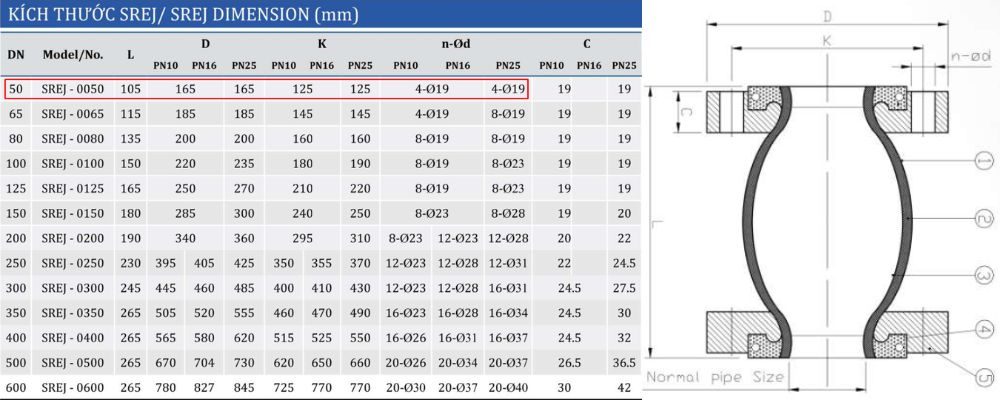

4. Thông số cơ bản của Shinyi SREJ DN50

Người dùng nên kiểm tra thông số kích thước của khớp Shinyi SREJ DN50 trước khi đưa vào thi công. Dưới đây là một vài thông số chính

• Chiều dài lắp đặt L là 105mm
• Đường kính mặt bích D là 165mm
• Đường kính vòng bulong K là 125mm
• Số bulong n = 4
• Đường kính bulong Ød là 19mm
• Độ dày mặt bích C = 19mm

5. Kho khớp Shinyi SREJ DN50 ở đâu

Nguồn cung cấp quyết định chất lượng và tiến độ công trình thi công. Người mua nên lựa chọn đơn vị có kho hàng sẵn và chứng từ rõ ràng, tiêu biểu là đại lý van Shinyi chúng tôi

• Với kho hàng số lượng lớn khớp Shinyi SREJ DN50 đặt tại Hà Nội và thành phố Hồ Chí Minh
• Cung cấp đầy đủ hồ sơ kỹ thuật, đảm bảo chất lượng vật tư tốt nhất
• Có tem chống hàng giả, nhãn ghi ký hiệu khớp nối được dán trên thân phụ kiện
• Sẵn sàng hỗ trợ tư vấn kỹ thuật lắp đặt để việc thi công diễn ra thuận lợi
