SSEJ DN100

Khớp Shinyi SSEJ DN100 thuộc dòng phụ kiện đường ống inox có tính ứng dụng rộng rãi, được sản xuất theo tiêu chuẩn kỹ thuật rõ ràng, đáp ứng đa dạng nhu cầu lắp đặt thực tế.

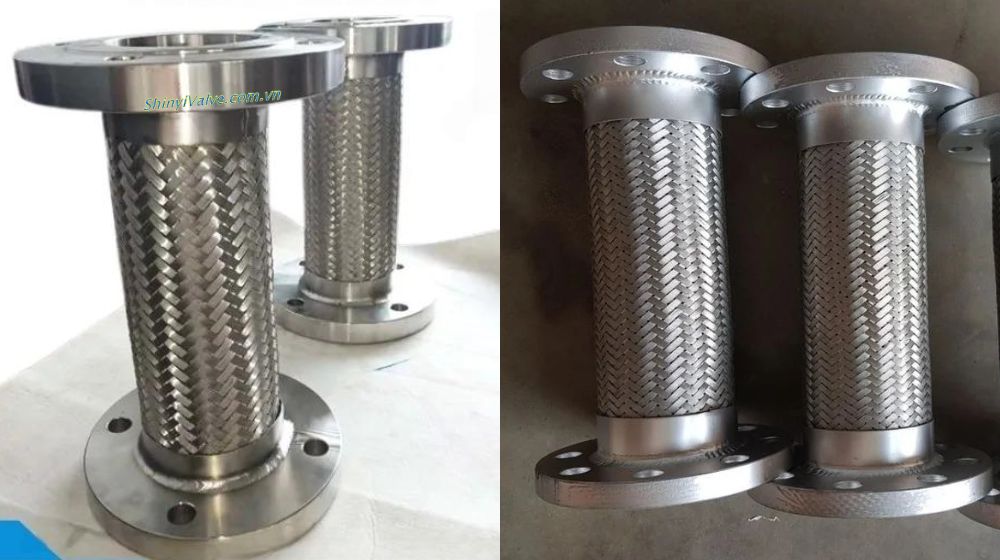

1. Tổng quan về khớp Shinyi SSEJ DN100

Khớp Shinyi SSEJ DN100 (SSEJ-0100) là dòng khớp nối mềm inox Shinyi được thiết kế chuyên dùng cho hệ thống đường ống có kích thước danh nghĩa DN100. Phụ kiện thuộc series SSEJ của van Shinyi, nổi bật với khả năng giảm rung, bù giãn nở nhiệt và hạn chế tác động của áp lực lên thiết bị

Với cấu tạo ống mềm inox gân sóng kết hợp lớp lưới thép bện gia cường bên ngoài cùng hai đầu mặt bích chắc chắn, Shinyi SSEJ-0100 giúp hệ thống vận hành ổn định hơn, đồng thời kéo dài tuổi thọ cho bơm, van và các thiết bị cơ khí liên quan

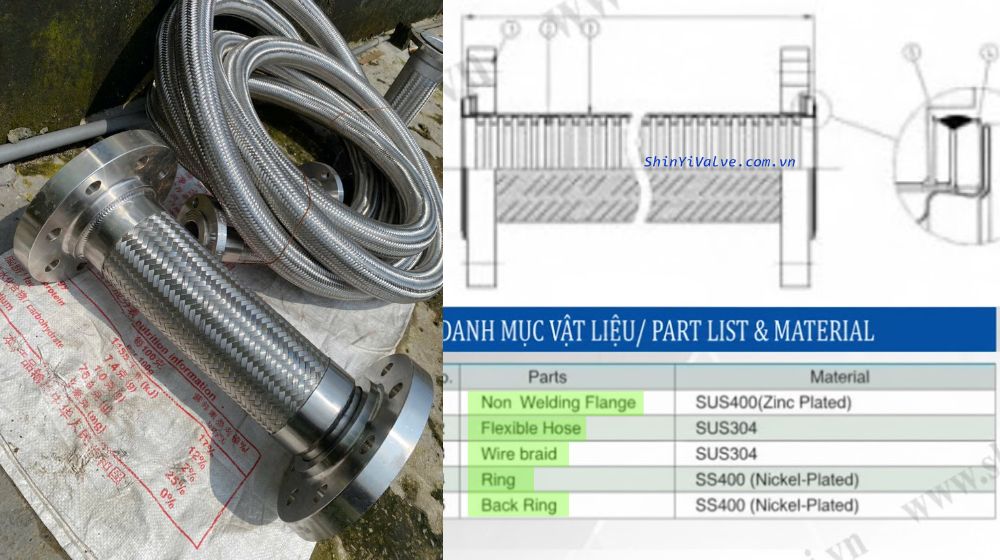

2. Cấu tạo của Shinyi SSEJ-0100

Khớp Shinyi SSEJ DN100 được thiết kế với kết cấu chắc chắn, tối ưu khả năng đàn hồi và chịu áp lực trong hệ thống đường ống DN100. Phụ kiện bao gồm những bộ phận chính sau:

• Mặt bích 2 đầu
• Ống mềm inox
• Lưới thép bện
• Vòng đệm & vòng siết

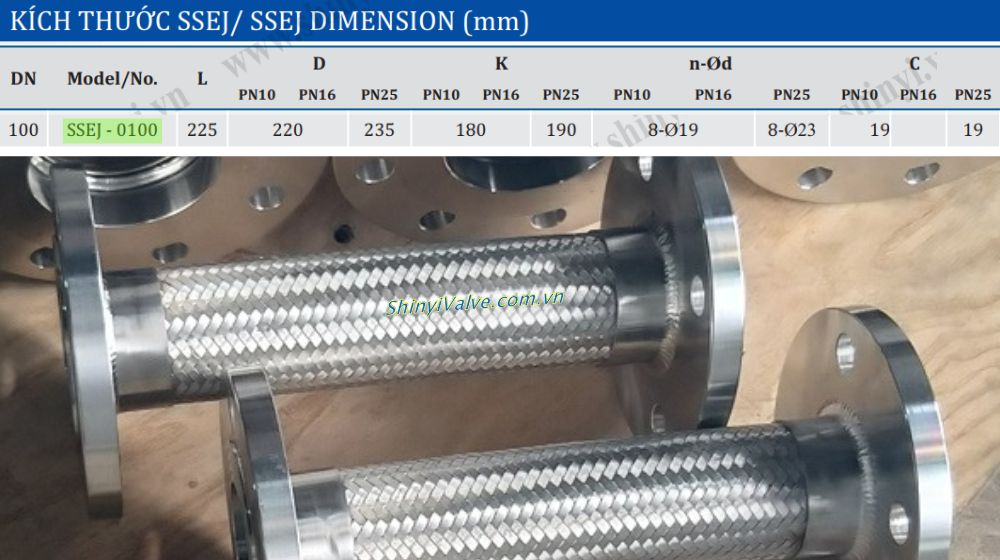

3. Chi tiết kích thước của khớp Shinyi SSEJ DN100

Theo bảng thông số kỹ thuật của nhà sản xuất, khớp Shinyi SSEJ DN100 (SSEJ-0100) có kích thước tiêu chuẩn như sau:

• Kích thước danh nghĩa: DN100 (>Hiểu sâu hơn DN100 là phi bao nhiêu)
• Chiều dài L (min): 225 mm
• Thông số mặt bích theo áp lực:
  • PN10 / PN16:
    • Đường kính ngoài mặt bích (D): 220mm
    • Khoảng cách tâm lỗ bulong (K): 180mm
    • Số lỗ và đường kính lỗ bulong (n-Ød): 8 lỗ Ø19
  • PN25:
    • Đường kính ngoài mặt bích (D): 235 mm
    • Khoảng cách tâm lỗ bulong (K): 190 mm
    • Số lỗ và đường kính lỗ bulong (n-Ød): 8 lỗ Ø23
  • Chiều dày mặt bích (C): 19 mm

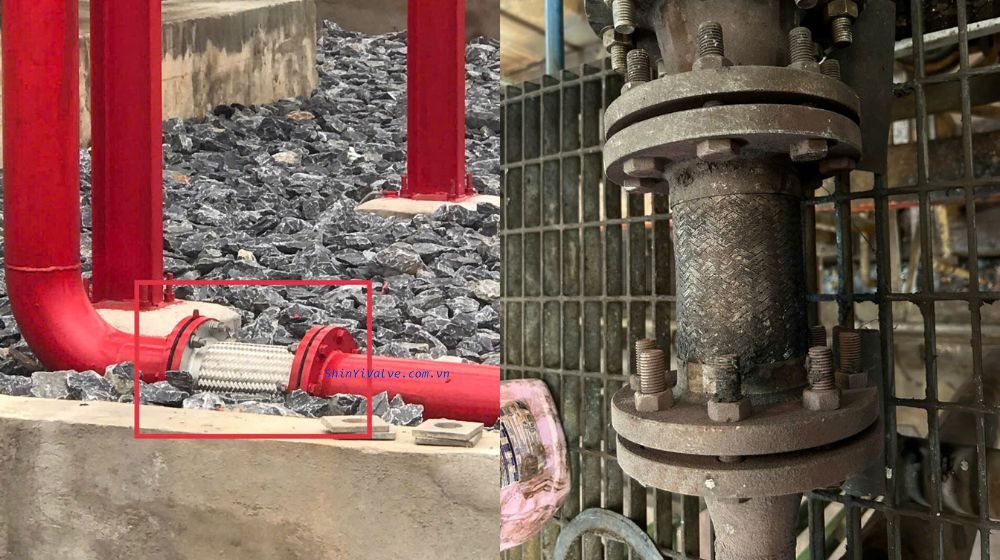

4. Ứng dụng của Shinyi SSEJ-0100

Khớp Shinyi SSEJ DN100 có tính ứng dụng đa dạng trong nhiều hệ thống đường ống khác nhau. Một số ứng dụng tiêu biểu của sản phẩm gồm:

• SSEJ-0100 lắp tại đầu ra máy bơm hoặc trên tuyến ống chính để giảm rung và chống sốc áp
• Kết nối giữa bơm chữa cháy và đường ống thép nhằm hạn chế rung lắc khi bơm hoạt động công suất lớn
• Bù giãn nở nhiệt trên đường ống nước lạnh/nước nóng, hạn chế truyền rung sang kết cấu công trình
• Lắp đặt tại các vị trí chuyển hướng hoặc gần bơm để giảm sai lệch lắp đặt và rung động
• Ứng dụng tại điểm kết nối giữa bơm, van và thiết bị cơ khí để tăng độ ổn định vận hành và bảo vệ thiết bị

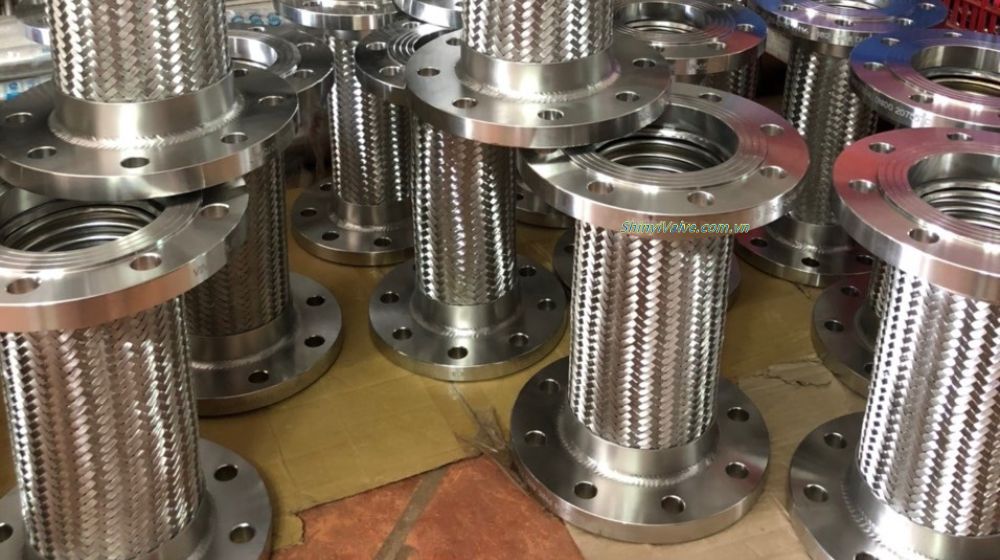

5. Kho khớp Shinyi SSEJ DN100

Khớp Shinyi SSEJ DN100 hiện được đại lý van Shinyi chúng tôi nhập khẩu và phân phối với số lượng sẵn kho, đáp ứng nhanh nhu cầu dự án và công trình. Phụ kiện có đầy đủ các cấp áp lực, các độ dài thông dụng, kèm theo chứng từ và thông số kỹ thuật rõ ràng.

Hệ thống kho SSEJ-0100 bố trí tại Hà Nội và TP. Hồ Chí Minh, thuận tiện giao hàng toàn quốc, hỗ trợ khách hàng kiểm tra thực tế trước khi xuất kho. Đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn đúng model, đúng tiêu chuẩn mặt bích phù hợp với hệ thống đang sử dụng
