SSEJ DN50

Khớp Shinyi SSEJ DN50 là giải pháp kết nối linh hoạt đến từ nhãn hiệu van Shinyi được sử dụng phổ biến trong các hệ thống đường ống công nghiệp và dân dụng hiện nay. Phụ kiện giúp tăng độ ổn định vận hành, hạn chế rung lắc và bảo vệ thiết bị kết nối.

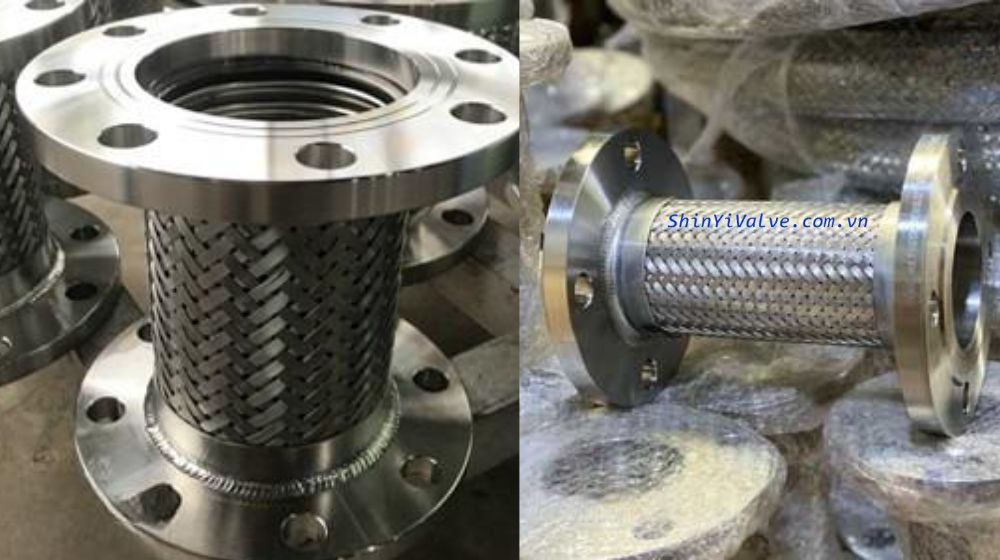

1. Giới thiệu về khớp Shinyi SSEJ DN50

Khớp Shinyi SSEJ DN50 (SSEJ-0050) là một trong những model phổ biến nhất của dòng khớp nối mềm inox Shinyi, được sản xuất theo tiêu chuẩn kỹ thuật của các nước G7, chuyên dùng cho hệ thống đường ống có đường kính danh nghĩa DN50

SSEJ-0050 được thiết kế với ống mềm inox dạng gân sóng kết hợp lưới thép bện gia cường bên ngoài, giúp tăng khả năng chịu áp lực và đảm bảo độ đàn hồi cao trong quá trình vận hành. Hai đầu kết nối mặt bích giúp lắp đặt chắc chắn, phù hợp với các tiêu chuẩn áp lực khác nhau

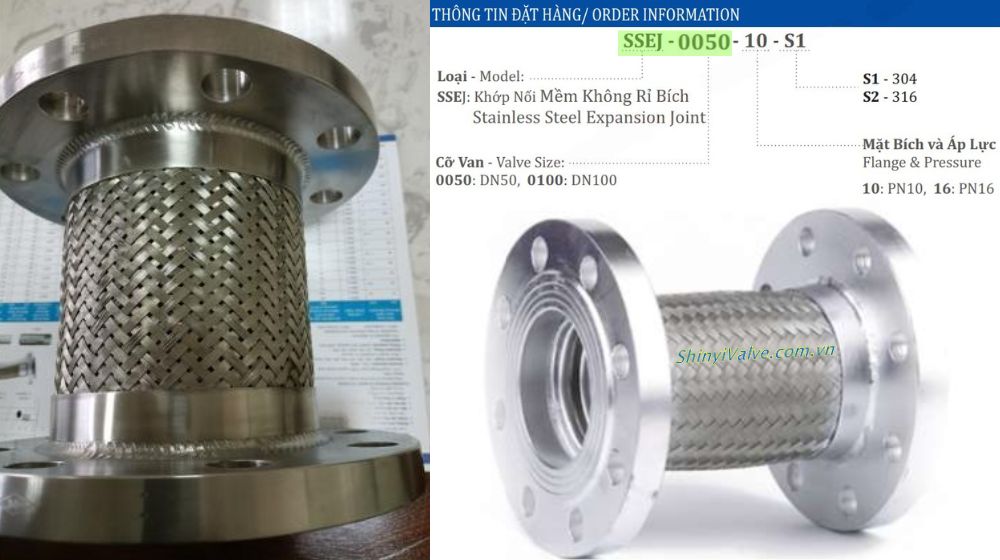

2. Ý nghĩa các chữ cái trong SSEJ-0050

Mã sản phẩm SSEJ-0050 được quy ước theo cấu trúc đặt hàng của Shinyi, trong đó mỗi ký hiệu đều thể hiện một thông số kỹ thuật cùng ý nghĩa cụ thể:

• SSEJ: Viết tắt của Stainless Steel Expansion Joint → Nghĩa là khớp nối mềm inox
• 0050: Đại diện cho kích thước danh nghĩa, 0050 tương ứng với DN50 (Xem thêm về kích cỡ DN50 là phi bao nhiêu)

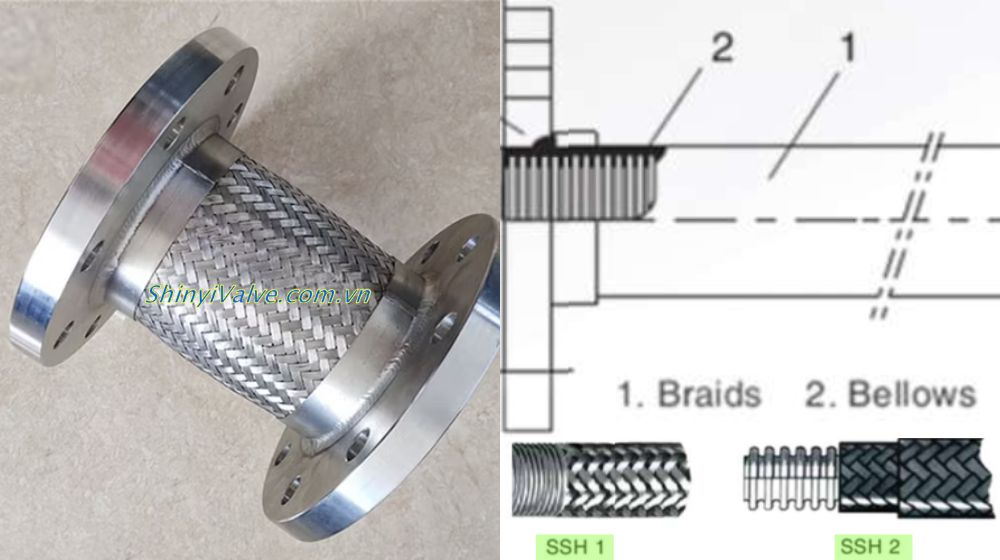

3. Khớp Shinyi SSEJ DN50 gồm mấy lớp

Khớp nối mềm inox Shinyi SSEJ-0050 được thiết kế với cấu tạo gồm 2 lớp chính. Cụ thể:

• Lớp ống mềm inox bên trong: Tạo độ đàn hồi và khả năng co giãn khi hệ thống vận hành
• Lớp lưới thép không rỉ bên ngoài: Gia cường chịu lực, tăng độ bền và bảo vệ ống mềm

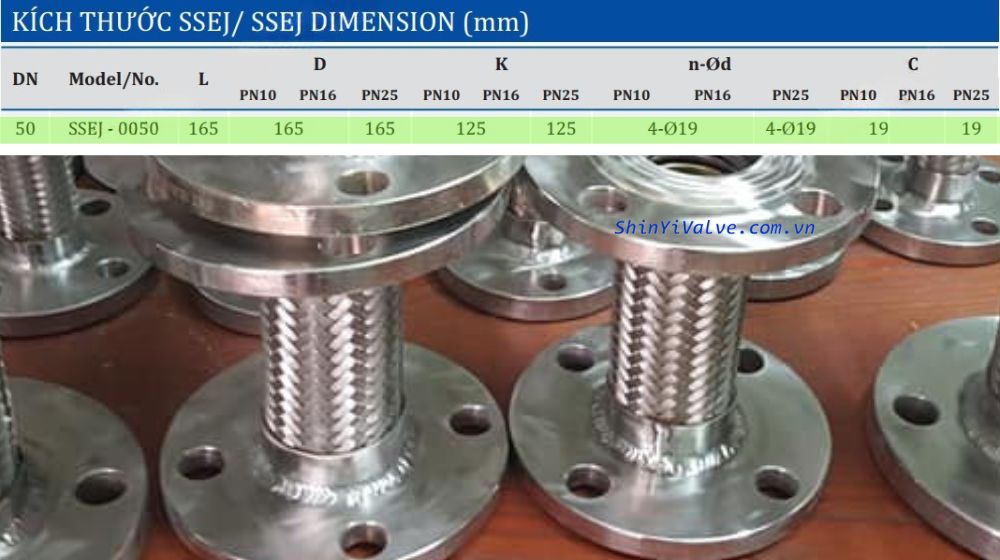

4. Chi tiết về kích thước của khớp Shinyi SSEJ DN50

Dựa theo bảng thông số kỹ thuật của nhà sản xuất, khớp Shinyi SSEJ DN50 với các cấp áp PN10, PN16 và PN25 về cơ bản là tương đồng nhau, đồng thời có các kích thước cơ bản như sau:

• Chiều dài L: 165 mm
• Đường kính ngoài mặt bích (D): 165 mm
• Khoảng cách tâm lỗ bulong (K): 125 mm
• Số lỗ và đường kính lỗ bulong (n-Ød): 4 lỗ Ø19
• Chiều dày mặt bích (C): 19 mm

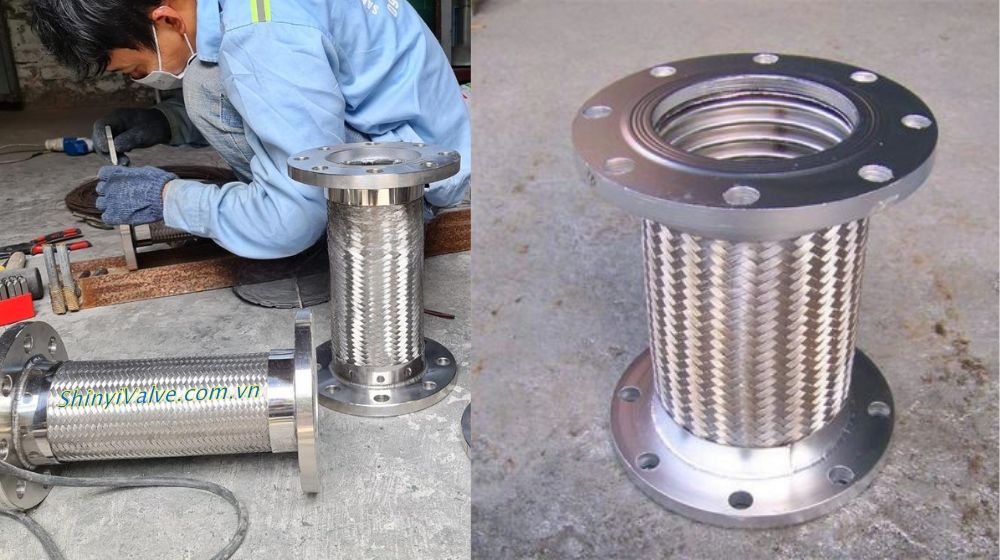

5. Ứng dụng của Shinyi SSEJ-0050

Shinyi SSEJ-0050 chủ yếu được thiết kế để bù đắp sai lệch, giảm rung, giảm tiếng ồn và chịu được dịch chuyển trong các hệ thống đường ống. Các ứng dụng phổ biến bao gồm:

• Lắp tại đầu ra máy bơm để giảm rung và chống sốc áp khi vận hành
• Kết nối giữa bơm chữa cháy và đường ống chính nhằm hạn chế rung lắc khi bơm hoạt động công suất lớn
• Dùng tại các tuyến ống nước lạnh để bù giãn nở nhiệt và giảm truyền rung sang kết cấu công trình
• Lắp trên đường ống dẫn nước thải để hạn chế rung động và sai lệch lắp đặt
• Ứng dụng tại các vị trí kết nối bơm, van hoặc thiết bị cơ khí nhằm tăng độ ổn định và bảo vệ thiết bị
