SWBT DN20

Shinyi SWBT DN20 là dòng van 1 chiều đồng lá lật Shinyi, được thiết kế để kiểm soát dòng chảy theo một hướng duy nhất, áp dụng cho hệ thống bơm dân dụng hoặc các đường ống quy mô nhỏ cần ngăn chặn hiện tượng dòng chảy ngược, nhằm tránh các sự cố vận hành

1. Khái quát về van Shinyi SWBT DN20

Trong thực tế thiết kế hệ thống đường ống DN20, việc lựa chọn đúng van trong số các loại van nước kiểu 1 chiều là bước quan trọng mà người thiết kế và thi công không nên bỏ qua.

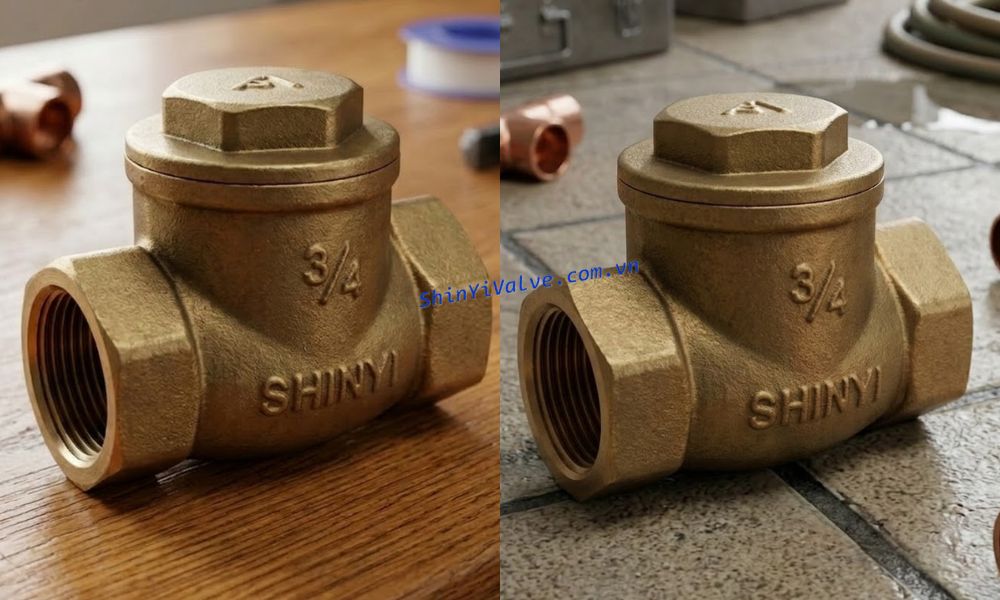

• Shinyi SWBT DN20 là van 1 chiều Shinyi dạng lá lật được sản xuất từ đồng thau, có kích cỡ DN20
• Với kích thước danh nghĩa DN20, van sử dụng kết nối ren trong để lắp đặt trực tiếp vào đường ống.
• Khi dòng nước chảy theo hướng đúng, áp lực lưu chất đẩy lá van mở ra.
• Khi dòng chảy dừng lại hoặc đảo chiều, trọng lực và áp lực ngược lập tức đóng lá van lại.
• Quá trình đóng mở van Shinyi SWBT DN20 diễn ra tự động mà không cần bất kỳ cơ cấu điều khiển nào.

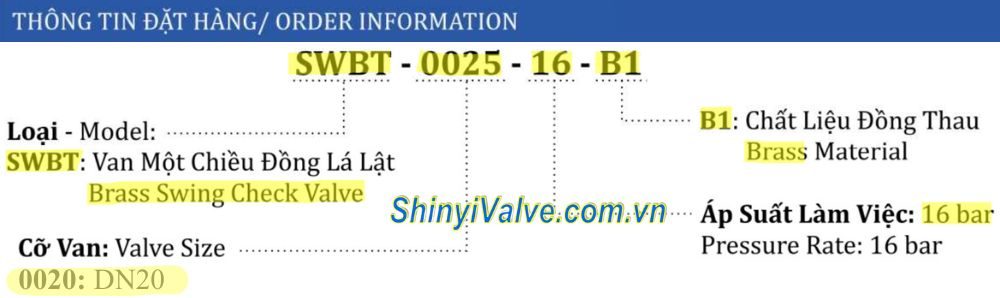

2. Chi tiết ký hiệu van đồng SWBT-0020

Với dòng van Shinyi SWBT DN20, nhà sản xuất đã xây dựng hệ thống mã hóa rất rõ ràng. Khi hiểu đúng cấu trúc mã van, khách hàng dễ dàng xác định chính xác cấu hình van cần sử dụng.

Model đặt hàng của van có dạng: SWBT – 0020 – 16 – B1, Trong đó mỗi ký hiệu mang một ý nghĩa kỹ thuật cụ thể.

• SWBT: Đại diện cho van một chiều đồng lá lật (brass swing check valve) của Shinyi.
• 0020: Thể hiện kích thước danh nghĩa của van 1 chiều DN20
• 16: Là ký hiệu PN chỉ cấp áp suất làm việc của van, tương ứng với PN16, nghĩa là van chịu áp suất tối đa 16 bar (tham khảo từ bài viết: Ký hiệu PN là gì)
• B1: Tương ứng với vật liệu đồng thau

Nhờ cấu trúc mã hóa này, kỹ sư và người mua chỉ cần nhìn model SWBT-0020 là xác định ngay kích thước danh nghĩa và cấu hình kỹ thuật cơ bản của van.

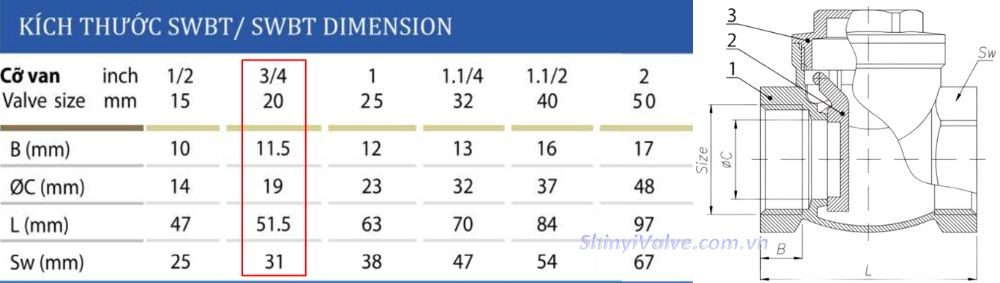

3. Kích thước van Shinyi SWBT DN20

Trong thiết kế đường ống, kích thước thực tế của van Shinyi SWBT DN20 ảnh hưởng trực tiếp đến việc bố trí thiết bị và khoảng lắp đặt. Với loại van này, việc tham khảo chính xác thông số kích thước giúp người lắp đặt thi công nhanh chóng và đảm bảo hệ thống hoạt động ổn định.

• Chiều dài đầu nối B = 11,5mm
• Đường kính trong đầu nối ØC = 19mm
• Chiều dài van L = 51,5mm
• Kích thước đầu nối ren Sw = 31mm

Từ kinh nghiệm thực tế trong ngành van công nghiệp, chúng tôi khuyên kỹ sư kiểm tra kỹ kích thước L trước khi lắp đặt van Shinyi SWBT DN20. Thông số này quyết định khoảng cách giữa các thiết bị trên đường ống và giúp tránh tình trạng sai lệch khi thi công.

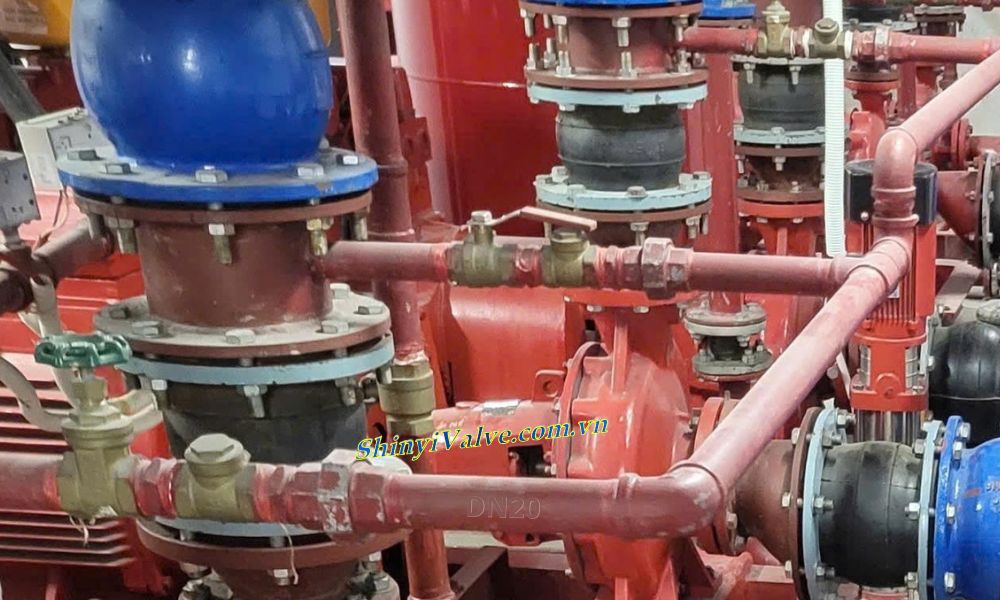

4. Ứng dụng của van 1 chiều SWBT-0020

Trong nhiều hệ thống kỹ thuật, van Shinyi SWBT DN20 xuất hiện rất thường xuyên ở các nhánh cấp nước hoặc đường ống thiết bị, giúp duy trì ổn định hiệu suất hoạt động của hệ thống và bảo vệ thiết bị khác khỏi hư hại

Van Shinyi SWBT DN20 được sử dụng rộng rãi trong nhiều hệ thống khác nhau như:

• Công trình cấp nước sinh hoạt quy mô nhỏ
• Hệ thống bơm dân dụng, HVAC
• Đường ống nhánh cấp nước trong nhà máy
