Van bướm ShinYi là loại van sử dụng đĩa van quay 90 độ để đóng mở đường ống. Khi van ở vị trí đóng có nghĩa là đĩa van được quay khít với thành van để chặn hoàn toàn chất lỏng. Khi van ở vị trí mở hoàn toàn, đĩa quay 90 độ cho phép dung chất đi qua.

1.Giới thiệu van bướm Shinyi

Van bướm ShinYi có trục đối xứng, lá đĩa bằng inox. Đặc biệt, van bướm ShinYi được sản xuất với lớp đệm cao su đúc sẵn trong thân van, tạo thành liên kết vĩnh viễn. Từ đó, tránh nguy cơ biến dạng hoặc trật khớp của lớp đệm cao su dẫn tới rò rỉ nước như các loại van bướm khác trên thị trường. Lớp đệm cao su gắn liền với thân cũng giúp van chỉ cần lực mô-men xoắn thấp đã có thể đóng mở. Thiết kế mới giúp van ShinYi hoạt động nhẹ, chống kẹt rác, độ bền cao và chi phí thấp.

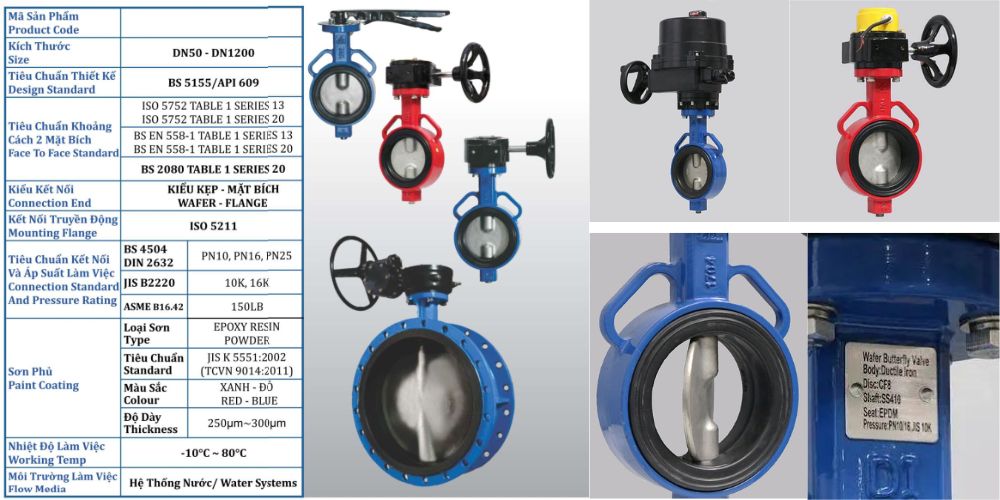

Một số thông số của van bướm ShinYi như sau:

• Kích thước của van từ DN50 đến DN1200
• Van được phủ sơn Epoxy Resin màu xanh hoặc đỏ, độ dày 250 ~ 300 µm
• Kiểu kết nối của van bướm ShinYi rất đa dạng: BS 4504, DIN 2632, JIS B2220, ASME B16/42
• Nhiệt độ làm việc của van từ -10°C đến 80°C.

2. Van bướm Shinyi được sử dụng nhiều trong hệ thống nào

Van bướm ShinYi có thể được sử dụng cho nhiều ứng dụng trong cấp nước, xử lý nước thải, phòng cháy chữa cháy v.v. Một số ưu điểm của loại van này là cấu tạo đơn giản, không chiếm quá nhiều diện tích, trọng lượng nhẹ và giá thành thấp hơn so với các chủng loại van khác.

Các van có thể được vận hành bằng tay gạt, tay quay hoặc bộ truyền động tùy theo nhu cầu sử dụng và yêu cầu kĩ thuật của hệ thống. ShinYiValve xin giới thiệu các chủng loại van bướm ShinYi dưới đây để Quý khách hàng có thể lựa chọn loại van phù hợp với công trình, dự án của mình.

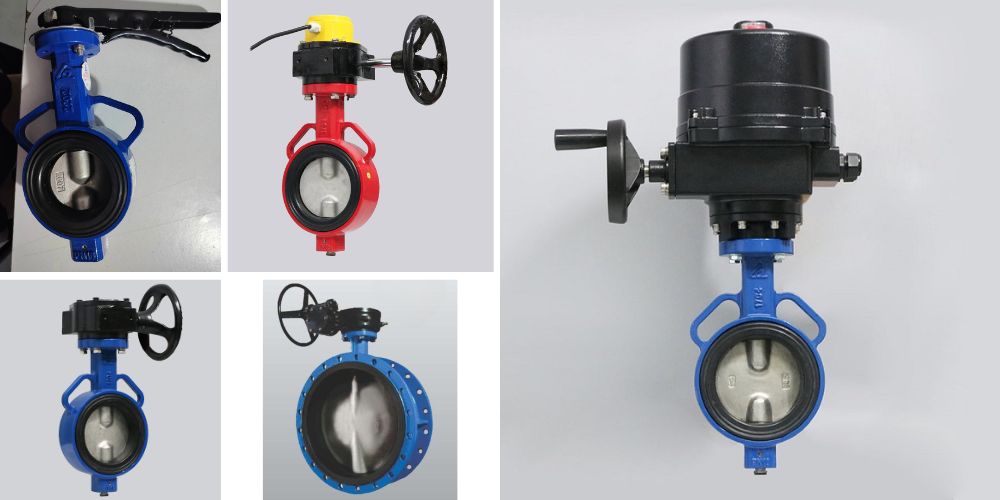

3. Các chủng loại của van bướm Shinyi

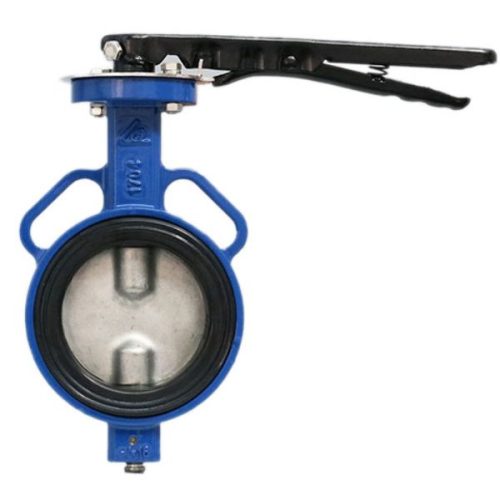

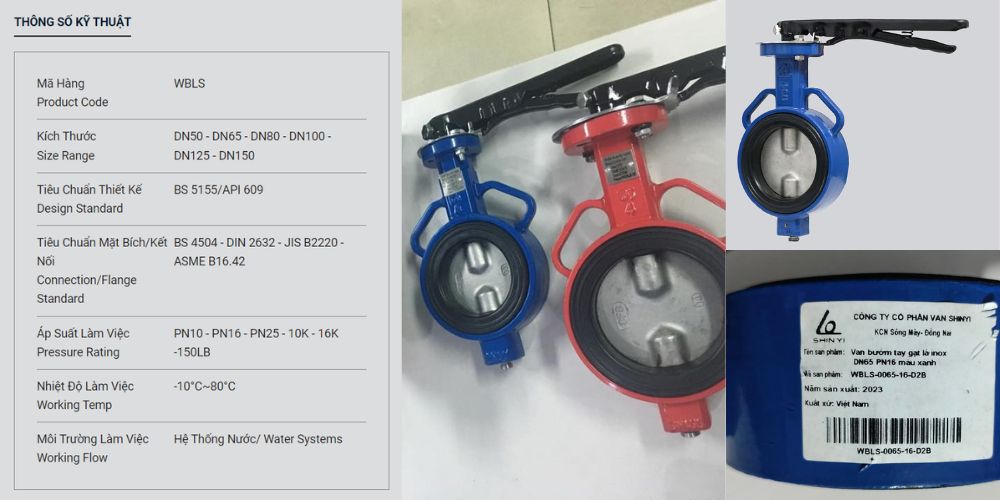

3.1 Van bướm ShinYi tay gạt

Van bướm ShinYi tay gạt có model WBLS (Trong đó: WB là dạng kẹp bướm wafer, L là vận hành tay gạt và S là trục chính tâm). Kích thước của van từ DN50 đến DN150.

Van bướm ShinYi kiểu tay gạt được sản xuất với thân van bằng vật liệu gang đúc, đĩa và trục van bằng inox 304 (inox 316, 420 theo yêu cầu), gioăng cao su EPDM/NBR và tay gạt bằng thép cacbon AISI 1025. Với vật liệu chất lượng cao, van bướm ShinYi phục vụ nhiều nhu cầu của Quý khách hàng với giá thành hợp lý.

Van bướm ShinYi tay gạt vận hành đơn giản: người sử dụng đóng mở van bằng cách kéo hai thanh gạt lại với nhau rồi gạt theo chiều quy định trên van. Về cơ bản, khi tay gạt vuông góc với đường ống là van đang đóng hoàn toàn, khi tay gạt song song với đường ống nghĩa là van đang mở hoàn toàn. Tay gạt được thiết kế song song với đĩa van bên trong, nên góc độ mở của tay gạt so với vị trí đóng hoàn toàn cũng chính là góc độ mở hiện tại của đĩa van. Van bướm tay gạt ShinYi phù hợp với hầu hết các đường ống cỡ nhỏ và vừa; các công trình yêu cầu vận hành hành nhanh gọn như hệ thống đường ống thoát nước, hệ thống PCCC…

> Ưu nhược điểm của van bướm tay gạt ShinYi

• Van có cấu tạo đơn giản, nhỏ gọn, không chiếm nhiều diện tích và có thể lắp đặt tại nhiều vị trí khác nhau trong hệ thống.
• Vận hành nhanh chóng, hiệu quả, độ chính xác cao
• Phương thức vận hành thủ công bằng tay gạt đơn giản, dễ sử dụng, không đòi hỏi nhiều chuyên môn
• Tuy nhiên, phương thức vận hành bằng tay gạt phải thực hiện thủ công nên van không thể được lắp đặt ở những vị trí trên cao, những vị trí nguy hiểm hoặc những vị trí mà người vận hành không thể với tới, không có không gian để vận hành.

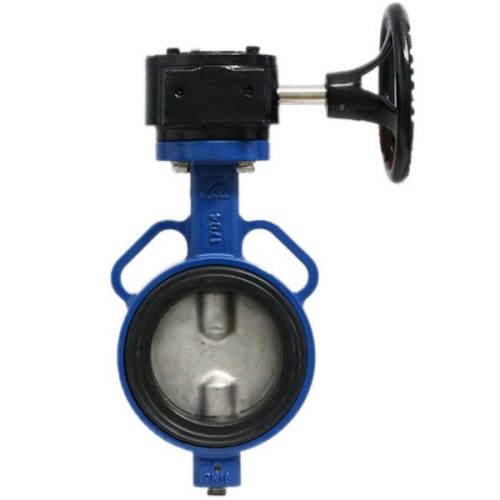

3.2 Van bướm ShinYi tay quay dạng kẹp

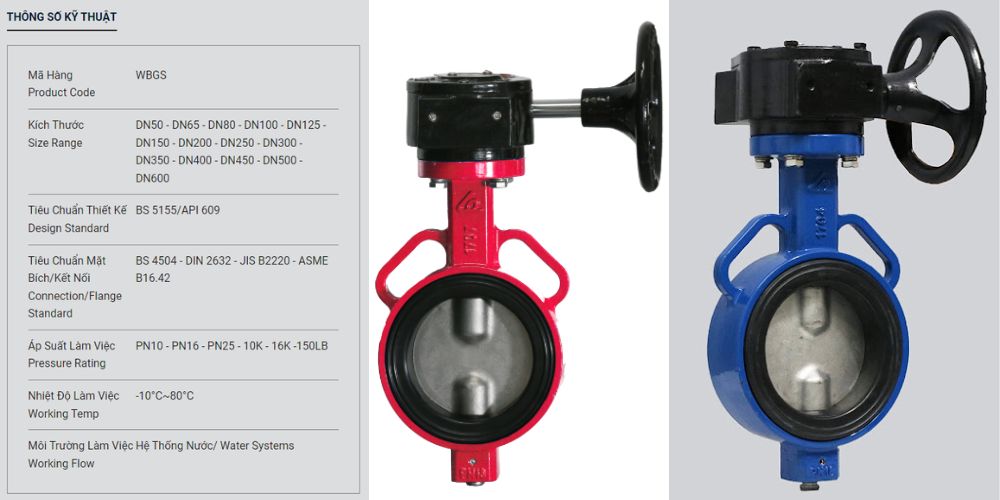

Van bướm ShinYi tay quay có model WBGS (Trong đó: WB là dạng kẹp bướm wafer, G là vận hành tay quay hộp số và S là trục chính tâm). Kích thước của van từ DN50 đến DN600.

Van bướm Shinyi kiểu tay quay là loại van được thiết kế phần tay quay (vô lăng) kết nối với trục quay để điều khiển đĩa van hoạt động thông qua hộp truyền động. Để vận hành van, người sử dụng chỉ cần quay vô lăng theo chiều kim đồng hồ cho đến khi vô lăng không xoay được nữa để mở đĩa van cho dòng chảy đi qua. Lưu lượng dòng chảy có thể đạt tốc độ 100% nếu van ở trạng thái mở hoàn toàn. Nếu người dùng muốn giảm tốc độ dòng chảy thì xoay vô lăng theo số vòng nhỏ hơn. Khi đóng van, người sử dụng quay vô lăng ngược lại cho đến khi không quay được nữa van đóng hoàn toàn. Nói chung, nguyên lý của van bướm tay quay không phức tạp nên việc vận hành cực kỳ đơn giản. Ngoài ra, bộ truyền động trợ lực cũng giúp việc vận hành trở nên nhẹ nhàng hơn với các đường ống cỡ lớn. Do đó, van bướm ShinYi tay quay dạng kẹp được sử dụng trong các đường ống nước lớn như hệ thống cấp nước, xử lý nước thải, đường ống thủy lợi…

> Ưu nhược điểm của van bướm tay gạt ShinYi

• Cấu tạo đơn giản, vận hành đơn giản, chi phí vận hành và lắp đặt thấp
• Không tốn nhiều không gian lắp đặt trong hệ thống đường ống, có thể phù hợp với các vị trí khó tiếp cận
• Nhờ có bộ truyền động trợ lực giúp việc vận hành nhẹ nhàng và đơn giản hơn, không đòi hỏi nhiều sức lực
• Tuy nhiên, van bướm tay gạt dạng kẹp wafer không phù hợp với các hệ thống đường ống có áp suất cao, dòng chảy mạnh liên tục. Với các hệ thống như vậy, cần sử dụng van bướm nối mặt bích.

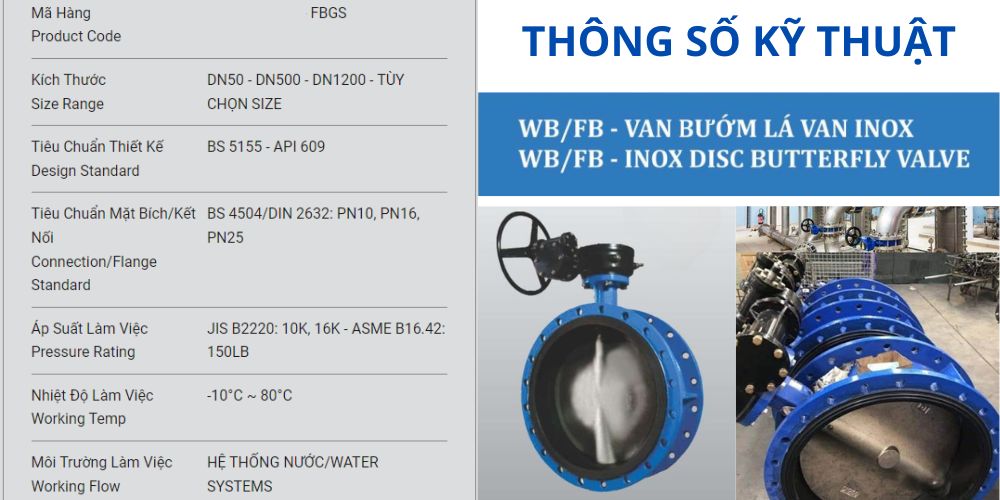

3.3 Van bướm ShinYi mặt bích

Van bướm ShinYi  mặt bích có model FBGS (Trong đó: FB là dạng mặt bích, G là vận hành tay quay hộp số và S là trục chính tâm). Kích thước của van từ DN50 đến DN1200, đây là loại van bướm có kích thước lớn nhất trong các loại van ShinYi.

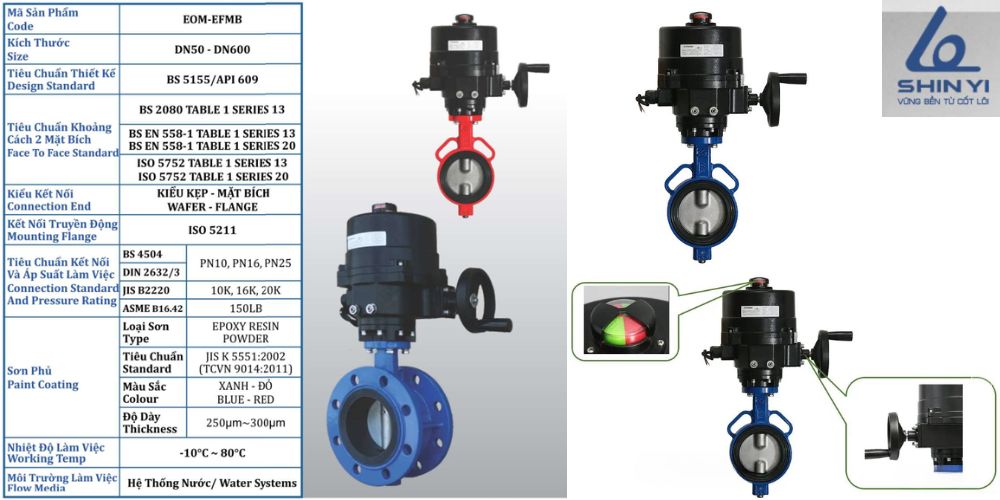

3.4 Van bướm động cơ điện

Van bướm động cơ điện Shinyi vận hành đóng mở bởi động cơ mô tơ điện. Đạ dạng về chủng loại, thích hợp với hầu hết các công trình. Điều khiển truyền động được kết nối với bảng mạch điều khiển. hoặc kết hợp với các mô đun điều khiển từ xa qua hồng ngoại hay sóng radio. Tùy chọn dải điện áp đa dạng.

> Van bướm ShinYi sử dụng động cơ điện có điện áp bao nhiêu

Điện áp của động cơ tùy thuộc vào động cơ điện sử dụng.

• Với động cơ EFMB dùng cho van có kích thước từ DN50 đến DN80 dùng được các loại dòng điện thông dụng 220V AC và 24V AC.
• Với các động cơ điện khác dùng cho van lớn hơn có thể dùng cả điện áp 3 pha 380V AC, 220V AC và 24V AC.

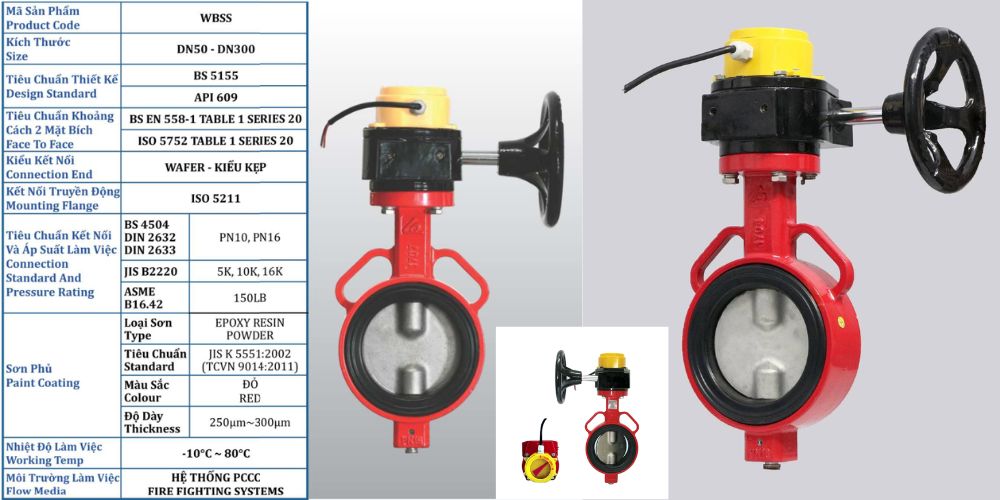

3.5 Van bướm tín hiệu điện

Van bướm tín hiệu điện Shinyi là van bướm tay quay và được lắp đặt thêm hộp tín hiệu điện và được kết nối với phòng điều khiển để giám sát trạng thái đóng mở của van. Van thường được lắp đặt chủ yếu trong PCCC trên các đường ống chữa cháy. Vận hành đóng mở nhẹ nhàng thông qua trợ lực của hộp số.

Van bướm động cơ điện Shinyi được thiết kế theo kiểu trục đối xứng, lá đĩa bằng inox, vòng đệm cao su được đúc trực tiếp vào thân van. Thiết kế mới giúp van hoạt động nhẹ, chống kẹt rác và độ bền cao, chi phí thấp.

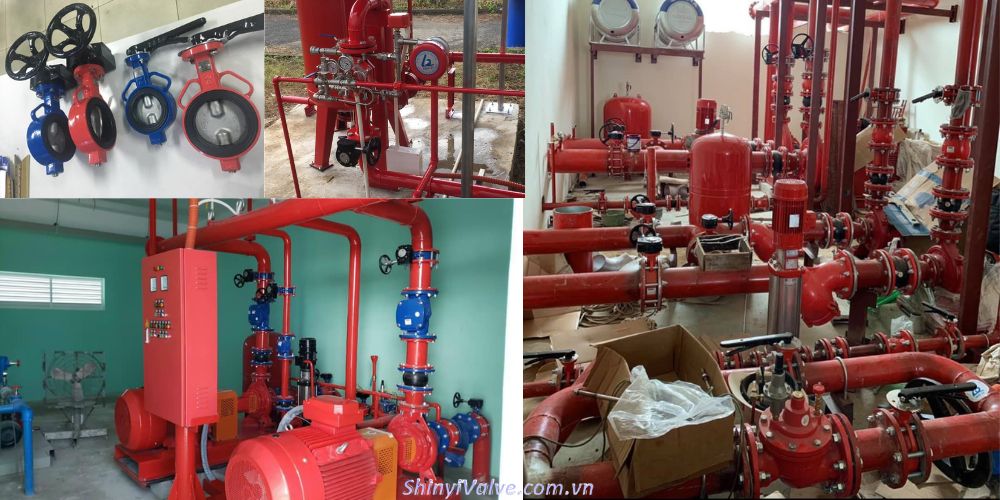

4. Lắp đặt thực tế của van bướm Shinyi

Hình ảnh thực tế lắp đặt van bướm tròn hệ thống đường ống công nghiệp.

5. Mua van bướm Shinyi

Thực tế thì người có nhu cầu sử dụng có thể mua Van Shinyi tại các địa chỉ dưới đây:

• Mua tận nhà máy: Thường nhà máy chỉ bán trực tiếp cho dự án số lượng rất lớn có thỏa thuận riêng vì còn liên quan đến chính sách đại lý.
• Mua ở Hà Nội: Hiện nay tại khu vực miền Bắc thì ĐẠI LÝ SHINYI VALVE – SYV Hà Nội là đại lý phân phối van Shinyi, cung cấp các sản phẩm chính hãng và đảm bảo chất lượng, chế độ bảo hành và dịch vụ hậu mãi tốt.
• Mua ở Hồ Chí Minh: Khu vực miền Nam được phân phối bởi ĐẠI LÝ SHINYI VALVE –SYV Hồ Chí Minh, sẵn sàng phục vụ khách hàng ngay khi cần hàng.
