Van cổng ty chìm | Lựa chọn hiệu quả cho hệ thống đường ống

Van cổng ty chìm là một lựa chọn hợp lý nếu bạn đặt yếu tố về tối ưu không gian lên hàng đầu. Với kinh nghiệm tư vấn cho nhiều hệ thống lớn nhỏ, chúng tôi tin rằng việc nắm vững thông tin về loại van này là yếu tố quan trọng để đảm bảo hệ thống vận hành hiệu quả.

1. Van cổng ty chìm là gì

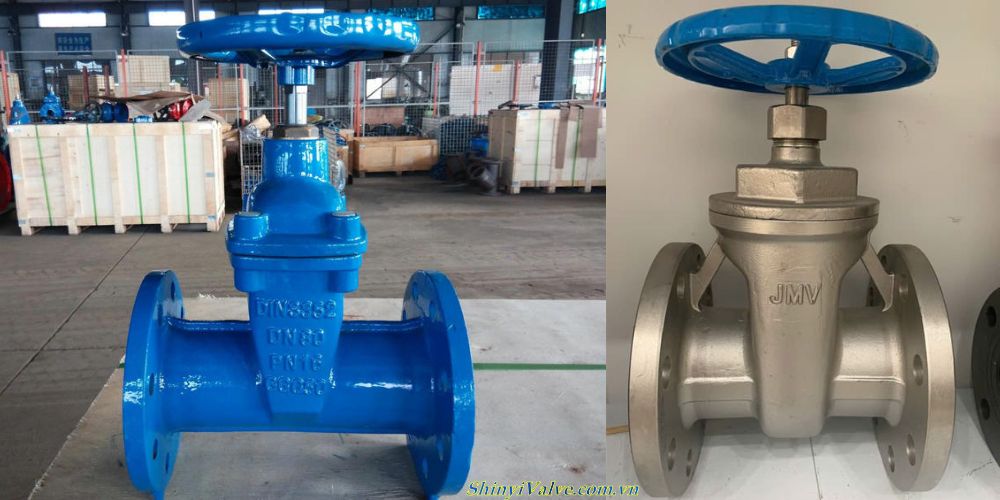

Van cổng ty chìm là loại van cổng có trục (ty) van ẩn hoàn toàn trong thân, không bị lộ ra ngoài trong quá trình vận hành. Điều này giúp việc lắp đặt van có thể tiết kiệm không gian lắp đặt, đặc biệt lý tưởng trong các không gian hẹp hoặc hệ thống chôn ngầm.

2. Cấu tạo của van cổng ty chìm

Có rất nhiều dòng van cổng ty chìm với kiểu dáng và cấu tạo khác nhau, nhưng nhìn chung van cổng ty chìm gồm các bộ phận chính sau

• Thân van: Thường đúc bằng các vật liệu đạt tiêu chuẩn về chất lượng, đảm bảo chịu được áp lực cao.
• Cánh van (đĩa van): Tịnh tiến lên xuống trong thân van để đóng mở và điều tiết dòng chảy
• Ty van (trục van): Nằm ẩn trong thân van, kết nối với bộ truyền động.
• Nắp van: Bảo vệ các bộ phận bên trong, đảm bảo khả năng vận hành của van
• Bộ phận điều khiển: Có thể là tay quay, nắp chụp, động cơ điện hoặc khí nén tùy ứng dụng.

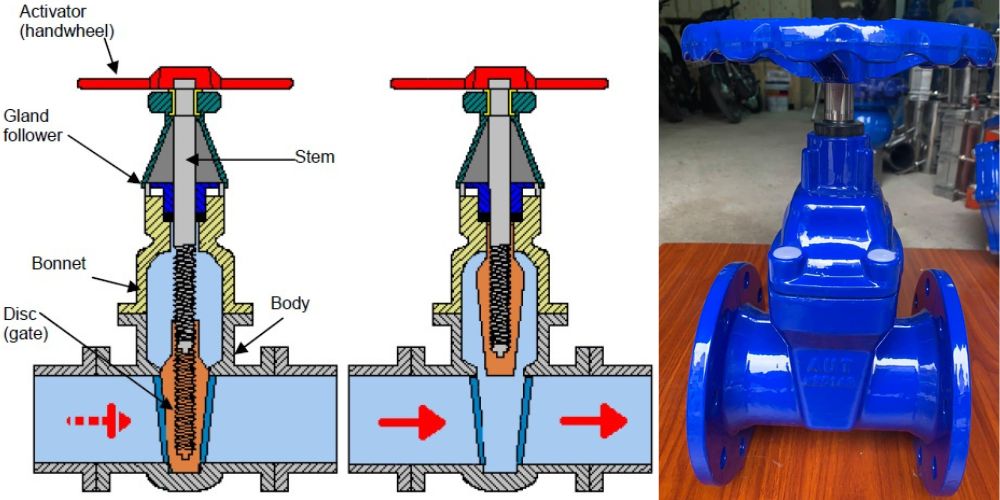

3. Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý hoạt động của van cổng ty chìm dựa trên chuyển động tịnh tiến của cánh van.

• Khi mở van: Điều khiển theo chiều mở làm ty van quay, đẩy cánh van (đĩa van) di chuyển lên. Trong quá trình vận hành, ty van không lộ ra ngoài.
• Khi đóng van: Điều chỉnh theo chiều ngược lại làm cánh van hạ xuống, ép sát vào bệ van và chặn hoàn toàn dòng chảy.

4. Van cổng ty chìm có các kiểu kết nối nào

Van cổng ty chìm có thể được kết nối với đường ống theo nhiều kiểu khác nhau, nhưng chủ yếu vẫn là hai kiểu sau đây

• Mặt bích: Kết nối chắc chắn, độ kín cao. Phù hợp cho hệ thống áp lực lớn và công nghiệp.
• Lắp ren: Thi công nhanh, chi phí thấp, dùng cho đường ống nhỏ, hệ thống dân dụng.

5. Ưu điểm của van cổng ty chìm

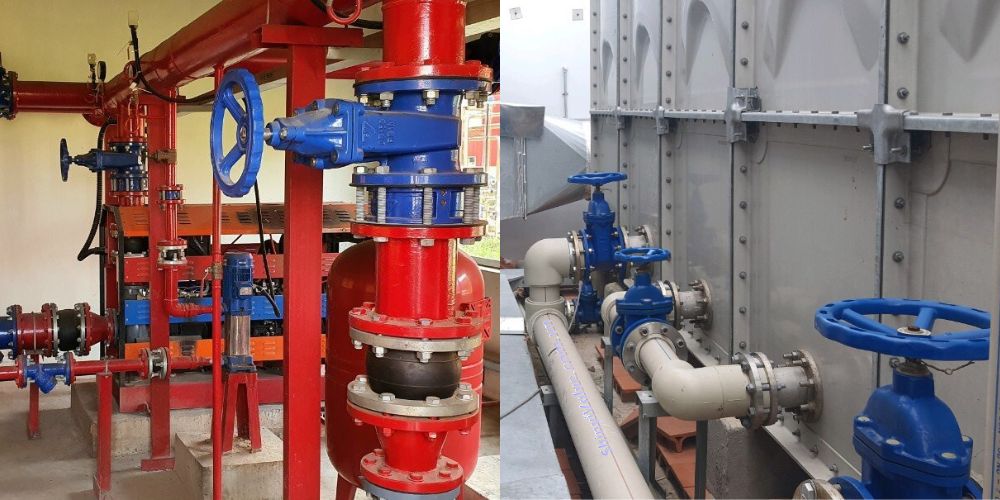

Với thiết kế đặc trưng, van cổng ty chìm được tin dùng nhiều trong hệ thống đường ống hiện đại nhờ những ưu điểm nổi bật sau.

• Không cần khoảng trống cho ty van khi vận hành, lý tưởng cho khu vực chật hẹp hoặc lắp đặt ngầm.
• Ty không lộ ra ngoài, tránh vướng víu, va đập hoặc gây nguy hiểm khi thao tác.
• Ty van được bảo vệ bên trong nên không bị ăn mòn, nhiễm bụi hay hóa chất.
• Thiết kế ty van nhỏ gọn nên giảm thiểu hư hỏng và công tác bảo trì.

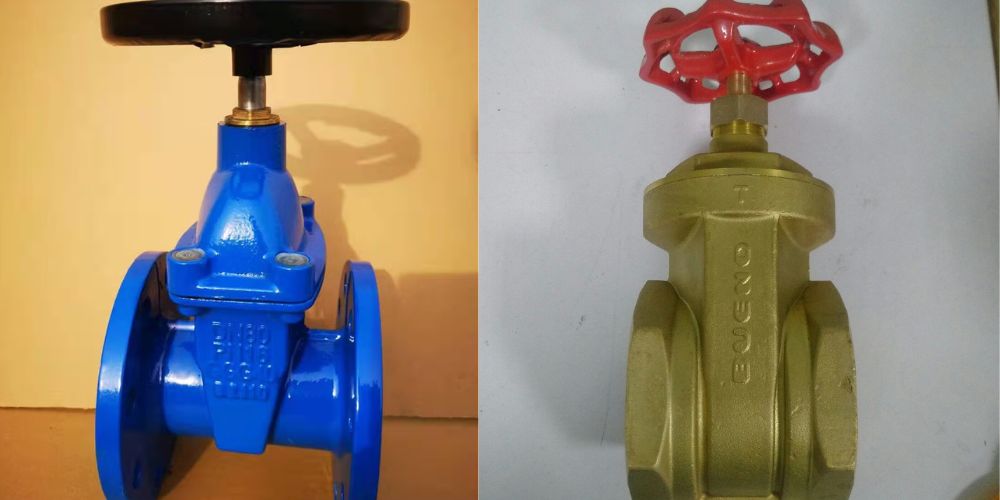

6. Van cổng ty chìm được chế tạo bằng vật liệu nào

Vật liệu chế tạo van cổng ty chìm đóng vai trò quan trọng đối với độ bền và ứng dụng của van. Một số vật liệu tiêu biểu như:

• Gang: Chịu lực tốt, độ bền cao, phù hợp cho hệ thống công nghiệp.
• Thép không gỉ (Inox): Bề mặt sạch, lý tưởng cho những nơi yêu cầu vệ sinh cao.
• Đồng: Khả năng kháng khuẩn tốt, thường dùng trong hệ thống cấp nước sinh hoạt.

Hiện nay trên thị trường có van cổng ty chìm Shinyi được đúc từ gang, đạt đầy đủ các tiêu chuẩn kỹ thuật như ASTM A536 và tin dùng rộng rãi trong nhiều hệ thống cấp nước và công trình công nghiệp.
