Van cổng ty nổi và ty chìm | Hiểu rõ sự khác biệt để chọn lựa đúng

Khi tìm hiểu về các thiết bị trong ngành van, người dùng có thể dễ dàng nhận diện và phân biệt van cổng ty nổi và ty chìm. Tuy nhiên, chỉ những chuyên gia trong ngành van mới hiểu rõ những điểm khác biệt chi tiết liên quan đến tính năng của từng loại van. Bài viết này sẽ khám phá sâu về cấu tạo và sự khác biệt giữa van cổng ty nổi và ty chìm

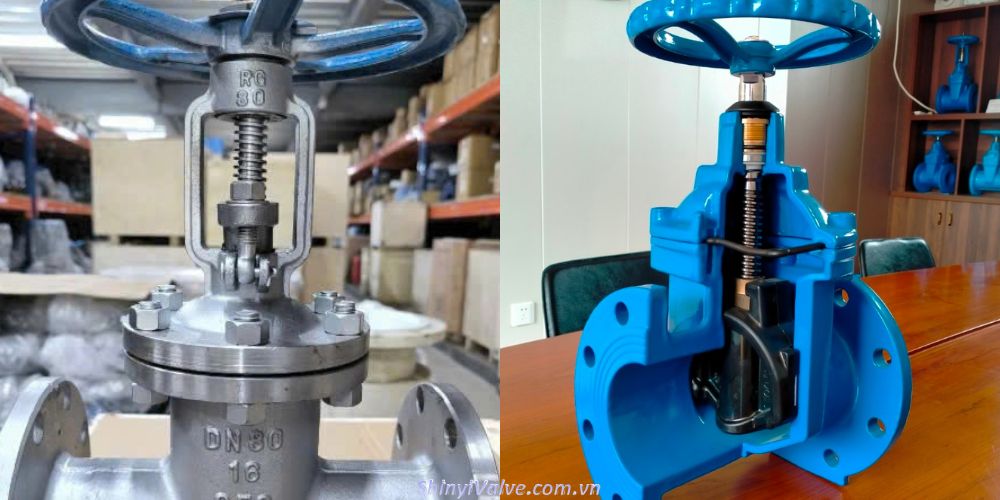

1. Khác nhau về kết nối giữa tay quay và trục van

Điểm khác biệt chính đầu tiên giữa van ty nổi và ty chìm là kết nối giữa tay quay và ty van, quyết định trực tiếp đến cơ chế vận hành của cả hai dòng van.

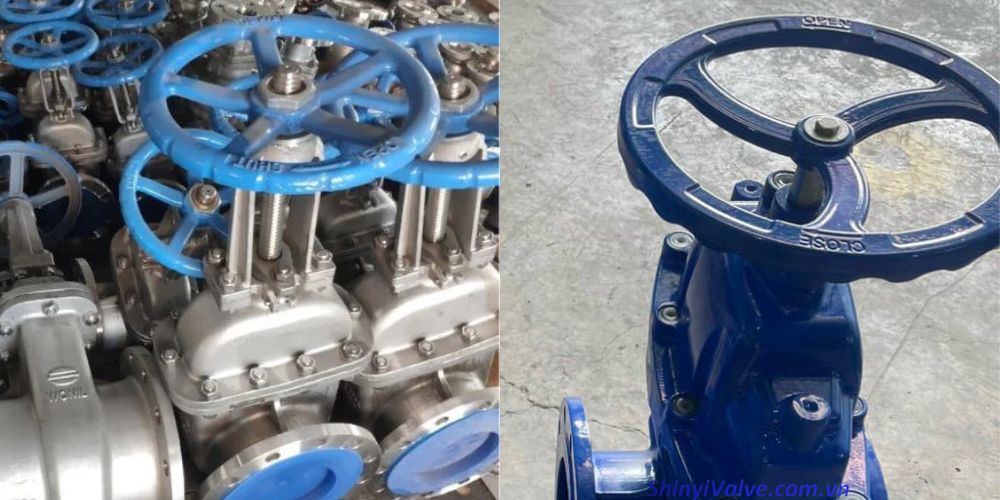

• Đối với van cổng ty nổi, tâm của vô lăng được khắc một ổ ren ngắn dọc theo bề dày của bộ phận này và cho phép kết nối xoắn với đoạn ren của trục.
• Trong khi đó, vô lăng của van cổng ty chìm được hàn cố định với một đầu của ty điều khiển.

2. Trục van cổng ty nổi và ty chìm khác nhau thế nào

Dựa trên cơ chế hoạt động của van cổng ty nổi và ty chìm mà thiết kế ty điều khiển của cả hai có sự khác nhau rõ rệt về điểm nối hàn và đường ren.

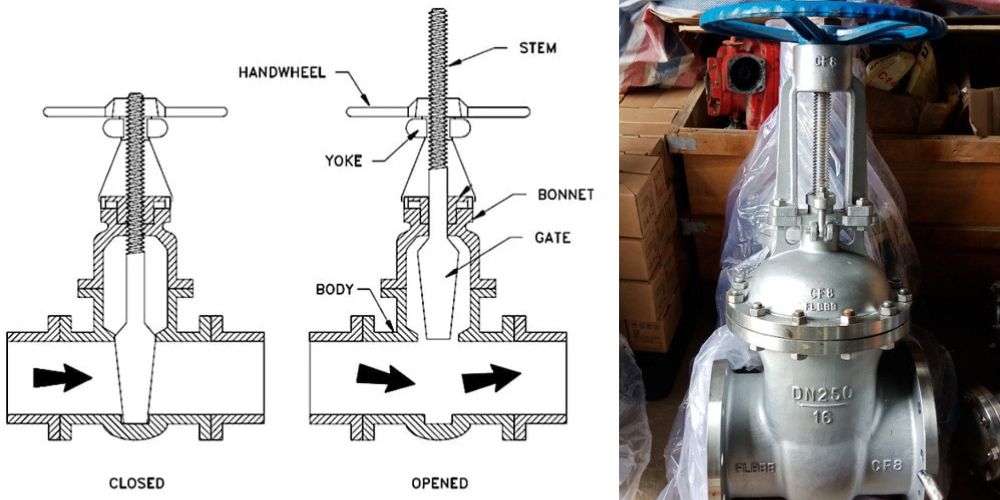

• Trong van cổng ty nổi: Ty van hàn kín với đĩa van ở đầu trục phía dưới, còn ở đầu trên được thiết kế một đoạn ren để liên kết với ổ ren trên vô lăng.

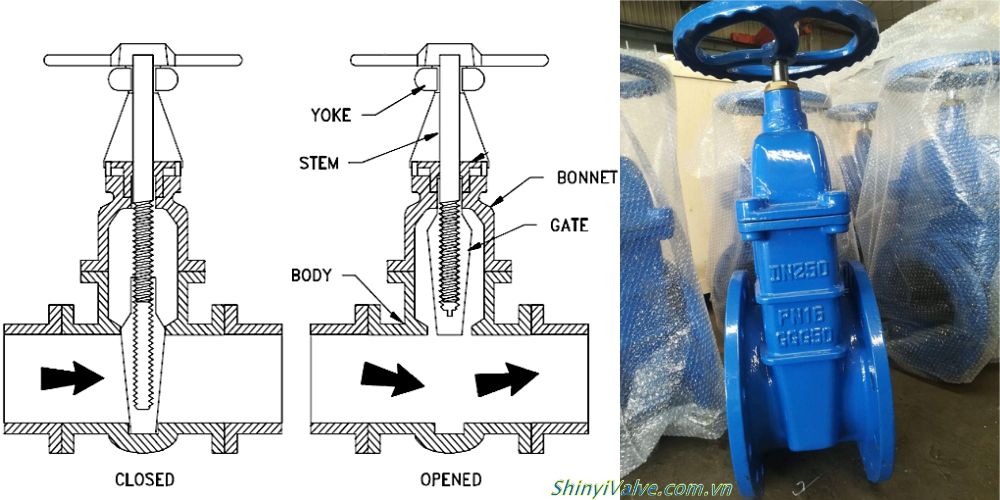

• Ngược lại với van cổng ty chìm:  Trục van hàn với tay quay ở đầu trên và đoạn ren lại được tạo ra ở đầu dưới để xoay men theo ổ ren của cánh van.

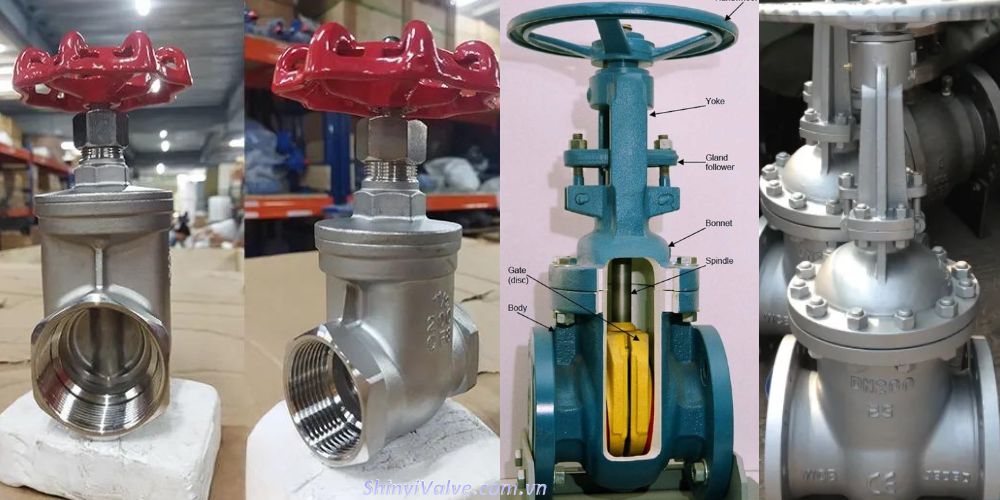

3. Khác nhau về đĩa van cổng ty nổi và ty chìm

Đĩa van là bộ phận quan trọng trong cả van cổng ty nổi và ty chìm và cấu tạo cánh van giữa hai loại cũng có sự khác biệt.

• Với van cổng ty chìm: Đĩa van được khoét một lỗ dọc thân đĩa tạo thành trục rỗng, có ổ ren được gia công để liên kết với đường ren của ty van.
• Với van cổng ty nổi: Đĩa van không được khoét lỗ, thay vào đó đĩa được gắn trực tiếp vào trục điều khiển.

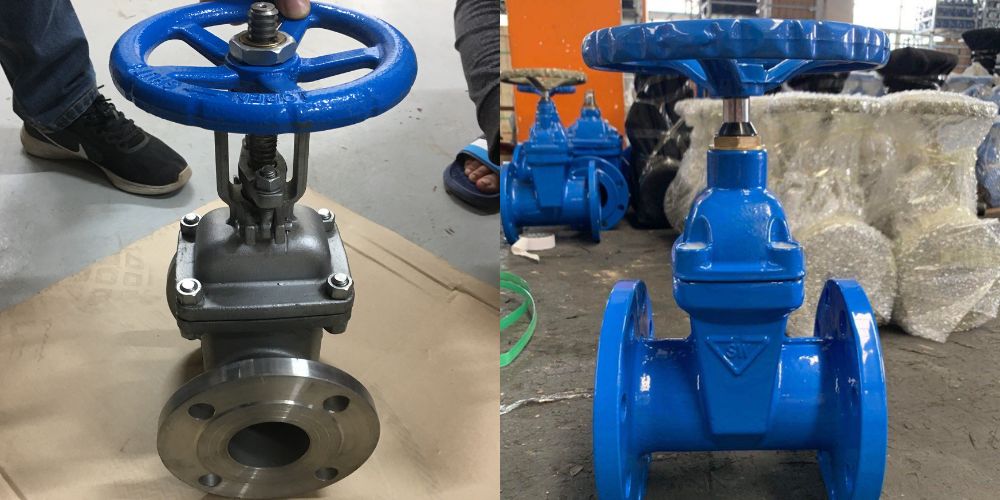

4. Khác nhau về đường ren giữa van cổng ty nổi và ty chìm

Có sự khác nhau giữa van ty nổi và van ty chìm liên quan đến đường ren, định nghĩa lên tên gọi của hai dòng van này.

• Trong van cổng ty nổi: Đoạn ren trên ty van để lộ ra bên ngoài thân van giúp việc kiểm tra và bảo dưỡng dễ dàng hơn.
• Trong van cổng ty chìm: Đoạn ren của trục van được ẩn trong thân van nhằm tránh khỏi các yếu tố gây mài mòn đến ren ảnh hưởng đến khả năng vận hành của van.

5. Đĩa van và trục van cổng ty nổi và ty chìm di chuyển thế nào

Trong van cổng ty nổi, cả cánh van và ty van di chuyển tịnh tiến khi vận hành tay quay cho phép người dùng dễ dàng quan sát trạng thái đóng mở của van.

Còn trong van cổng ty chìm, ty van không di chuyển tịnh tiến, chỉ có cánh van di chuyển lện xuống xuyên qua trục.

6. Tổng hợp về sự khác nhau van cổng ty nổi và ty chìm

Tổng kết lại từ những điểm khác biệt vừa nêu ở trên, sau đây là bảng tóm tắt so sánh van cổng ty nổi và ty chìm
