GVHX DN300

Trong các hệ thống đường ống cấp thoát nước và phòng cháy chữa cháy quy mô lớn, việc lựa chọn một thiết bị đóng ngắt tin cậy như van Shinyi GVHX DN300 là ưu tiên hàng đầu của các kỹ sư. Với vị thế là nhà nhập khẩu và đại lý cấp 1, chúng tôi hiểu rằng model Shinyi GVHX-0300 không chỉ là một linh kiện mà là giải pháp bảo vệ hệ thống nhờ cấu tạo gang cầu bền bỉ và vận hành nhẹ nhàng.

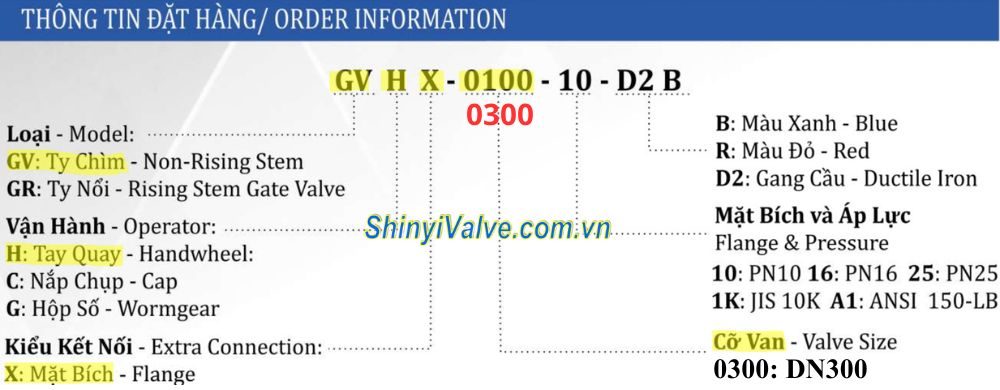

1. Giải thích ý nghĩa mã van Shinyi GVHX DN300

Trước khi mua hàng, việc đọc hiểu mã sản phẩm của van cổng ty chìm tay quay Shinyi sẽ giúp bạn tránh được những sai sót không đáng có trong khâu đặt hàng.

Model Shinyi GVHX-0300 mang những thông tin định danh rất cụ thể về cấu tạo và cách vận hành của thiết bị.

• GV (Gate Valve): Đây là dòng van cổng (hay còn gọi là van cửa) thiết kế theo kiểu ty chìm (Non Rising Stem valve).
  • Khi bạn quay tay quay để đóng hoặc mở
  • Trục van chỉ xoay tại chỗ chứ không chạy lên xuống
  • Tiết kiệm không gian lắp đặt.
• H (Handwheel): Van được vận hành bằng tay quay thủ công. Đây là cách vận hành phổ biến, dễ dàng và không phụ thuộc vào nguồn điện hay khí nén.
• X (Flange): Ký hiệu cho kiểu kết nối hai mặt bích. Đây là kiểu kết nối chắc chắn nhất cho các đường ống cỡ lớn như DN300.
• DN300: Đây là kích cỡ đường ống định danh là 300 mm (tương đương với ống phi 315 mm hoặc 12 inch).

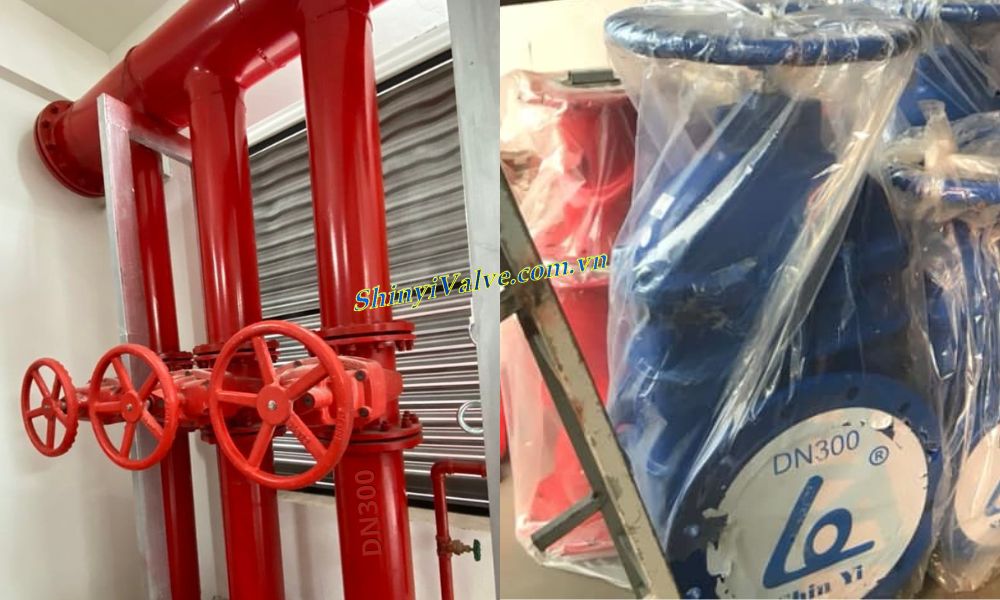

2. Đặc điểm nổi bật và ứng dụng thực tế của van Shinyi

Dòng van Shinyi GVHX DN300 được thiết kế dựa trên những nghiên cứu thực tế tại công trường.

Nhà sản xuất đã cải tiến để van cổng ty chìm này để khắc phục được những nhược điểm của các dòng van gang truyền thống, mang lại trải nghiệm vận hành nhẹ nhàng cho người thợ.

• Trọng lượng tối ưu: Thân và nắp van được làm từ gang cầu cao cấp.
  • Ưu điểm của vật liệu này là giúp van nhẹ hơn từ 20% đến 30% so với van gang xám đời cũ
  • Nhưng lại có khả năng chịu lực va đập tốt hơn nhiều.
• Thiết kế chống kẹt: Lòng van được thiết kế phẳng và nhẵn hơn
  • Giúp dòng nước đi qua không bị cản trở
  • Hạn chế tối đa việc tích tụ cặn bẩn gây kẹt lá van sau một thời gian dài sử dụng.
• Lá van bọc cao su: Lá van dạng hình nêm bằng gang cầu được bọc kín bằng cao su EPDM bền bỉ.
  • Điều này giúp van đóng cực khít
  • Không rò rỉ và đặc biệt an toàn khi sử dụng trong các hệ thống nước sạch.
• Ứng dụng đa dạng:
  • Van chủ yếu được sử dụng trong các hệ thống cấp thoát nước tòa nhà
  • Hệ thống xử lý nước thải
  • Và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) nhờ độ tin cậy cao.

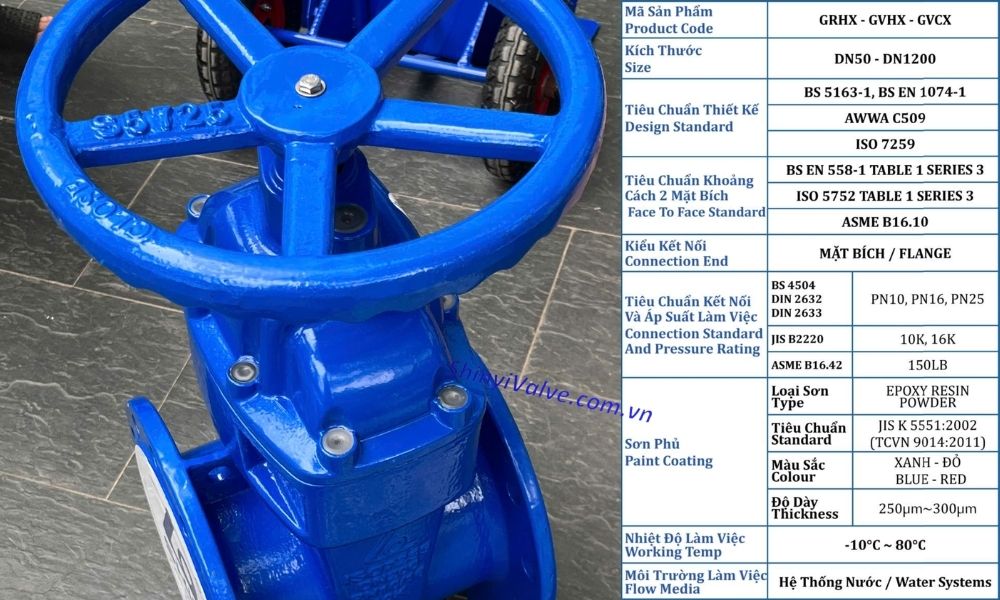

3. Thông số chi tiết của model Shinyi GVHX-0300

Là một kỹ sư hay nhà thiết kế, thông số tiêu chuẩn là phần quan trọng nhất để đưa sản phẩm vào bản vẽ.

Van Shinyi đáp ứng đầy đủ các tiêu chuẩn quốc tế khắt khe nhất, đảm bảo tính lắp lẫn và tương thích cao.

• Tiêu chuẩn thiết kế: Sản phẩm tuân thủ các tiêu chuẩn như BS 5163-1, ISO 7259 và AWWA C509. Đây là “giấy thông hành” để van có mặt trong hầu hết các dự án trọng điểm.
• Tiêu chuẩn mặt bích: Van rất linh hoạt khi có thể sản xuất theo nhiều tiêu chuẩn mặt bích khác nhau tùy theo yêu cầu của hệ thống:
  • Hệ BS/DIN: PN10, PN16, PN25.
  • Hệ JIS: Tiêu chuẩn mặt bích JIS 10K, hoặc tiêu chuẩn mặt bích JIS 16K.
  • Hệ Mỹ: ASME 150LB.
• Áp suất và nhiệt độ: Van làm việc ổn định trong dải nhiệt độ từ -10°C đến 80°C.
• Lớp sơn bảo vệ: Toàn bộ thân van được sơn phủ bột nhựa Epoxy tĩnh điện màu xanh (cho nước) hoặc đỏ (cho PCCC) với độ dày từ 250µm đến 300µm, giúp van không bị gỉ sét kể cả trong môi trường ẩm ướt.

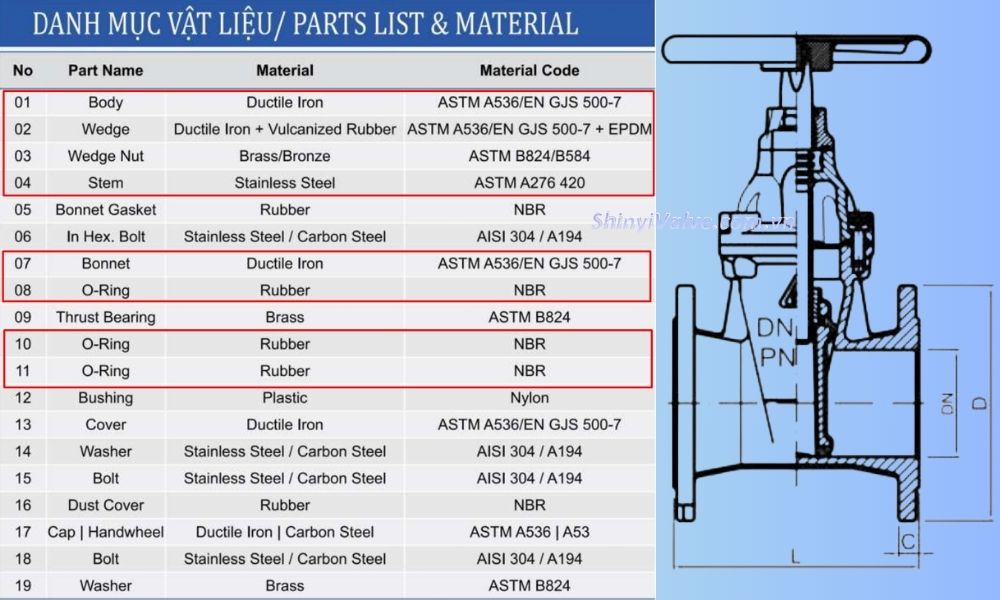

4. Cấu tạo vật liệu bền bỉ của van cổng Shinyi DN300

Một sản phẩm tốt phải đến từ những nguyên liệu chất lượng. Đối với model van Shinyi GVHX DN300, từng chi tiết nhỏ đều được tính toán để kéo dài tuổi thọ thiết bị, giảm thiểu chi phí thay thế cho chủ đầu tư.

• Thân và nắp van: Gang cầu (ASTM A536/EN GJS 500-7) có độ bền cơ học cao, chịu áp lực tốt.
• Ty van (trục van): Được làm từ thép không gỉ (Inox 420), chống ăn mòn tuyệt đối khi tiếp xúc với nước, giúp việc đóng mở luôn trơn tru.
• Lá van: Gang cầu bọc cao su lưu hóa EPDM, có độ đàn hồi tốt, không bị biến dạng sau hàng ngàn lần đóng mở.
• Đai ốc lá van: Chế tạo bằng đồng, giúp giảm ma sát khi trục van xoay, ngăn ngừa hiện tượng mòn ren.
• Gioăng làm kín: Sử dụng cao su NBR dạng O-ring giúp ngăn nước rò rỉ ngược lên phía tay quay.

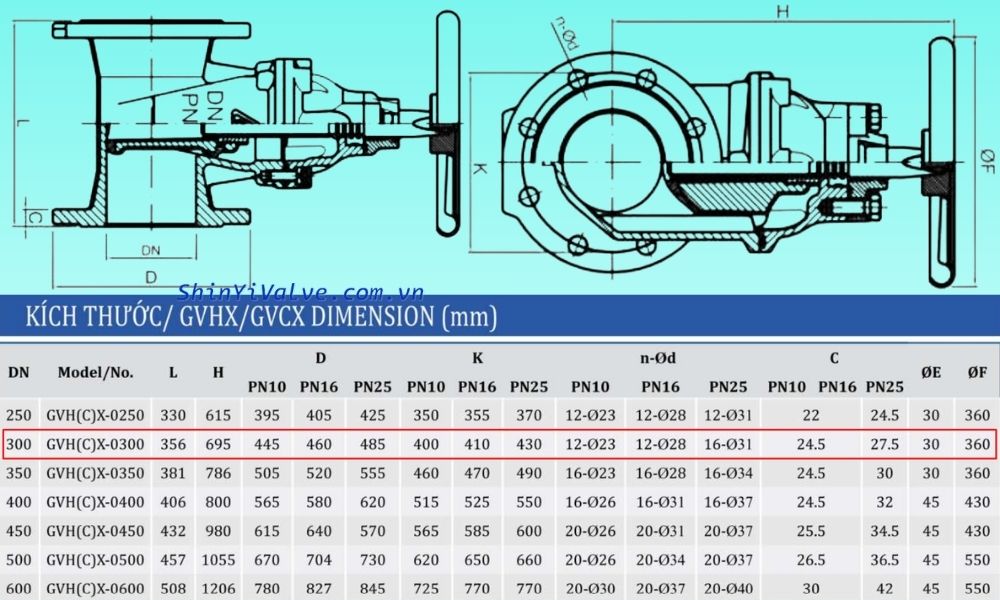

5. Kích thước lắp đặt thực tế cho anh em thợ thi công

Để chuẩn bị mặt bằng và khoảng cách ống chờ chính xác, anh em thợ cần nắm rõ các kích thước vật lý của model Shinyi GVHX-0300. Việc nắm chắc kích thước giúp quá trình lắp đặt nhanh chóng, tránh việc phải cắt sửa ống nhiều lần.

• Chiều dài (L): 356 mm (khoảng cách giữa hai mặt bích).
• Chiều cao (H): 695 mm (tính từ tâm ống lên đến đỉnh tay quay).
• Đường kính tay quay (ØF): 360 mm.

Thông số mặt bích chi tiết theo từng cấp áp suất:

• Với tiêu chuẩn PN10: Đường kính mặt bích 445 mm, tâm lỗ bu lông 400 mm, sử dụng 12 lỗ bu lông đường kính Ø23 mm. Độ dày mặt bích là 24.5 mm.
• Với tiêu chuẩn PN16: Đường kính mặt bích 460 mm, tâm lỗ bu lông 410 mm, sử dụng 12 lỗ bu lông đường kính Ø28 mm. Độ dày mặt bích là 27.5 mm.
• Với tiêu chuẩn PN25: Đường kính mặt bích 485 mm, tâm lỗ bu lông 430 mm, sử dụng 12 lỗ bu lông đường kính Ø31 mm.

6. Lời khuyên khi mua và lắp đặt van Shinyi GVHX DN300

Với kinh nghiệm của một nhà nhập khẩu và đại lý cấp 1, chúng  tôi chia sẻ một vài lưu ý nhỏ để các bạn mua được sản phẩm ưng ý và lắp đặt đúng kỹ thuật.

• Kiểm tra tem nhãn: Luôn đảm bảo sản phẩm có đầy đủ chứng chỉ xuất xưởng (CO/CQ) từ nhà máy Shinyi để tránh mua phải hàng giả, hàng nhái.
• Lựa chọn mặt bích: Trước khi đặt hàng, hãy xác định chính xác tiêu chuẩn mặt bích trên đường ống của bạn là PN10 hay PN16 để tránh việc không khớp lỗ bu lông khi lắp đặt.
• Hướng lắp đặt: Dù van có thể lắp đứng hoặc nằm ngang, nhưng với kích cỡ lớn như DN300, lắp theo phương thẳng đứng sẽ giúp van hoạt động bền bỉ nhất và dễ dàng thao tác tay quay.
• Vệ sinh đường ống: Trước khi lắp van vào hệ thống, hãy đảm bảo đường ống sạch sẽ, không có xỉ hàn hay sỏi đá bên trong để bảo vệ lớp cao su của lá van.
