GVHX DN350

Van Shinyi GVHX DN350 là van cổng ty chìm kích cỡ lớn, vận hành tay quay, kết nối mặt bích, chuyên dùng cho hệ thống cấp thoát nước. Với thân gang cầu, lá van bọc cao su EPDM và lớp sơn epoxy dày đến 300µm, sản phẩm đáp ứng đồng thời 4 bộ tiêu chuẩn quốc tế gồm BS, ISO, DIN và AWWA – phù hợp cho kỹ sư, nhà thầu và chủ đầu tư các dự án hạ tầng quy mô lớn.

1. Giải mã ký hiệu model Shinyi GVHX-0350

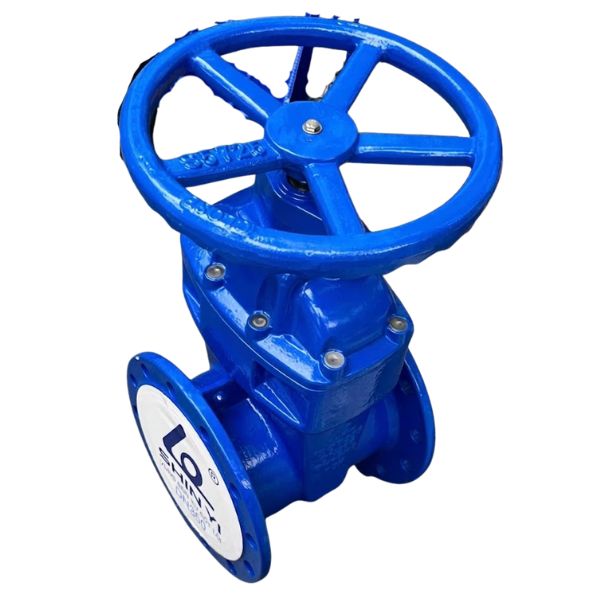

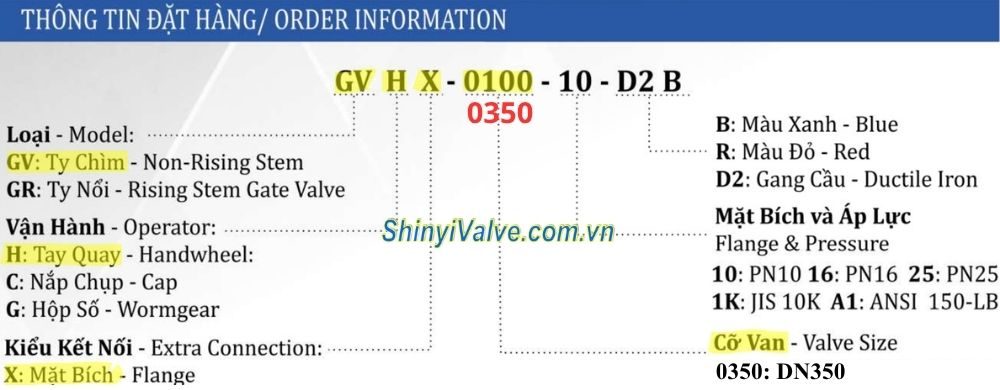

Trước khi đặt hàng, điều quan trọng nhất là hiểu đúng ý nghĩa từng ký tự trong mã sản phẩm.

Với Shinyi GVHX-0350, mỗi ký tự mang một thông tin kỹ thuật cụ thể:

• GV (Gate Valve): Đây là van cổng, loại ty chìm (non-rising stem valve)
  • Nghĩa là khi vận hành, trục van không trồi lên phía trên, giúp tiết kiệm không gian lắp đặt
  • Tức là dòng van cổng ty chìm tay quay Shinyi
• H (Handwheel): Vận hành
  • Bằng tay quay
  • Phù hợp với các vị trí không cần tự động hóa hoặc chưa trang bị bộ truyền động
• X: Kiểu kết nối
  • Hai đầu bằng mặt bích (flange)
  • Đây là kiểu kết nối phổ biến và chắc chắn trong các hệ thống ống công nghiệp
• DN350: Kích cỡ đường ống
  • Đường kính danh định 350 mm – tương ứng với đường ống cỡ lớn
  • Thường dùng trong tuyến ống trục chính hoặc hệ thống phân phối nước quy mô lớn

2. Đặc điểm thiết kế và ứng dụng

Van Shinyi GVHX DN350 được thiết kế theo hướng bền – nhẹ – ít bảo trì, phù hợp với các dự án hạ tầng đòi hỏi độ tin cậy cao trong thời gian dài.

• Thiết kế tiên tiến: Cơ cấu đóng mở nhẹ nhàng, không gây kẹt, chống cặn bẩn tích tụ bên trong
• Thân và nắp van: Làm bằng gang cầu cao cấp – chịu lực tốt, không giòn vỡ như gang xám thông thường
• Lá van dạng nêm: Bọc cao su EPDM lưu hóa, co giãn tốt, đảm bảo kín khít khi đóng van hoàn toàn
• Sơn phủ epoxy: Toàn bộ bề mặt trong và ngoài được phun bột nhựa epoxy dày từ 250µm đến 300µm – chống ăn mòn, an toàn cho hệ thống nước sinh hoạt và cấp nước
• Môi trường làm việc: Chuyên dụng cho hệ thống nước (water systems), phù hợp cả nước sạch, nước thô và nước thải không chứa hóa chất ăn mòn mạnh

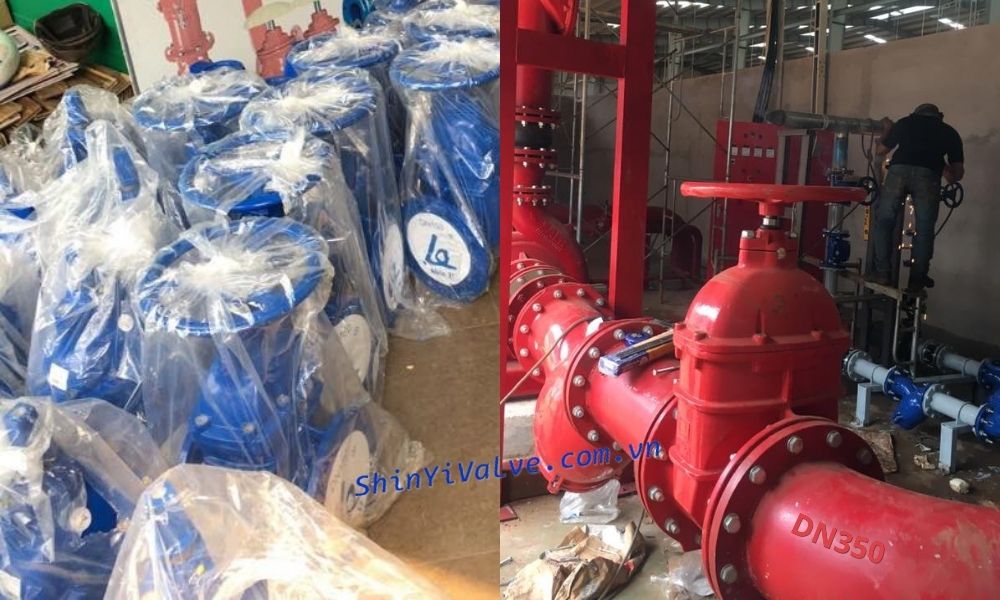

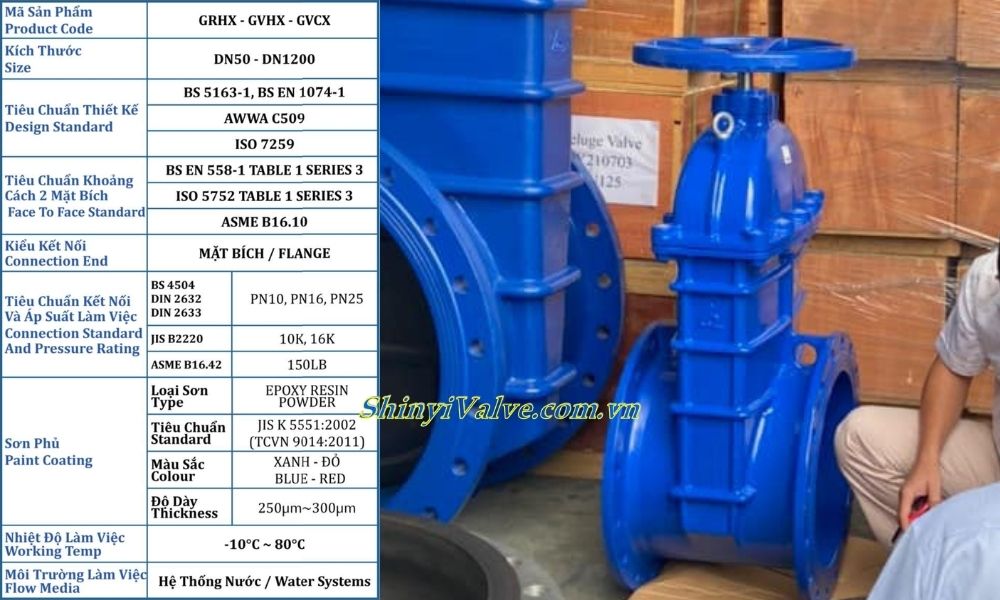

3. Thông số kỹ thuật chung

Đây là phần quan trọng để kỹ sư thiết kế và người mua đối chiếu với hồ sơ kỹ thuật của dự án.

Van Shinyi GVHX DN350 được sản xuất theo các tiêu chuẩn quốc tế được công nhận rộng rãi:

• Tiêu chuẩn thiết kế van: BS 5163-1, BS EN 1074-1, AWWA C509, ISO 7259
• Tiêu chuẩn khoảng cách hai mặt bích (face-to-face): BS EN 558-1 Series 3, ISO 5752 Series 3, ASME B16.10
• Tiêu chuẩn mặt bích và cấp áp suất:
  • PN10, PN16, PN25: Theo BS 4504, DIN 2632, DIN 2633
  • Tiêu chuẩn mặt bích JIS 10K, tiêu chuẩn mặt bích JIS 16K: Theo JIS B2220
  • 150LB: Theo ASME B16.42
• Nhiệt độ làm việc: -10°C đến 80°C

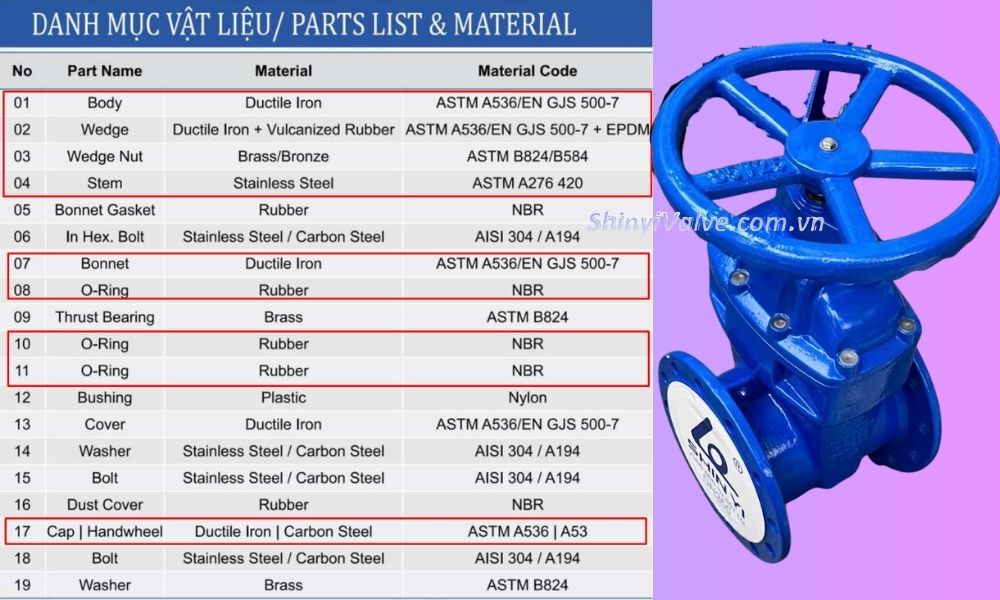

4. Vật liệu cấu tạo chi tiết

Hiểu rõ vật liệu từng bộ phận giúp người mua đánh giá đúng chất lượng và phù hợp với môi trường sử dụng. Dưới đây là bảng vật liệu cho model GVHX:

• Thân van và nắp van: Gang cầu (ASTM A536 / EN GJS 500-7) – bền, dẻo, chịu va đập tốt
• Lá van (wedge): Gang cầu bọc cao su EPDM lưu hóa – kín khít, không bị bào mòn theo thời gian
• Ty van: Thép không gỉ ASTM A276 420 – chống gỉ, chịu xoắn tốt khi vận hành
• Đai ốc lá van: Đồng thau / đồng đỏ (ASTM B624 / B584) – chống kẹt, truyền lực ổn định
• Tay quay: Gang cầu hoặc thép carbon (ASTM A536 / A53)
• Gioăng và vòng đệm (O-ring): Cao su NBR – độ bền tốt trong môi trường nước

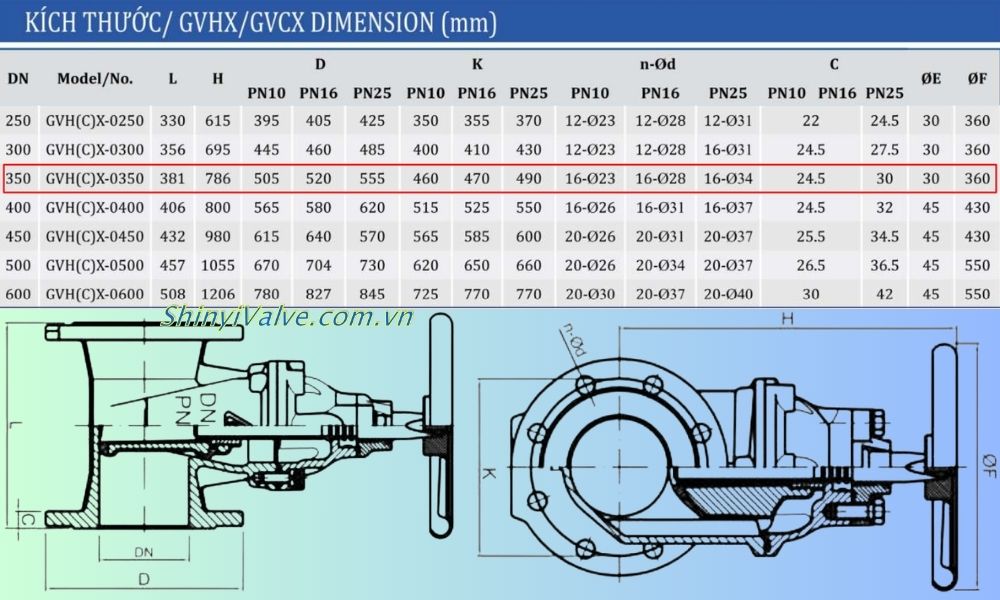

5. Kích thước lắp đặt cho DN350

Đây là dữ liệu thiết yếu cho kỹ sư cơ điện và thợ thi công khi chuẩn bị mặt bằng và vật tư đấu nối.

Thông số cơ bản của Shinyi GVHX-0350:

• Chiều dài (L): 381 mm
• Chiều cao (H): 786 mm
• Đường kính tay quay (ØF): 360 mm – cần đảm bảo không gian thoáng trên đỉnh van khi lắp đặt

Thông số mặt bích theo từng cấp áp suất:

Lưu ý khi đặt hàng: Cần xác định rõ cấp áp suất (PN10, PN16, PN25, 10K, 16K hoặc 150LB) để đảm bảo mặt bích van khớp với đường ống trong hệ thống của bạn.

6. Hướng dẫn chọn đúng sản phẩm khi mua

Để tránh mua nhầm hoặc thiếu thông tin khi đặt hàng van Shinyi GVHX DN350, người mua cần cung cấp đủ các thông tin sau:

• Kích cỡ: DN350 – đã xác định
• Cấp áp suất: PN10, PN16 hay PN25? (hoặc theo tiêu chuẩn JIS, ASME nếu dự án yêu cầu)
• Tiêu chuẩn mặt bích: Theo hệ DIN/BS, JIS hay ASME?
• Môi trường sử dụng: Nước sạch, nước thô, nước thải? Có hóa chất không?
• Yêu cầu chứng chỉ: Dự án có yêu cầu kiểm định, chứng chỉ xuất xứ (C/O), kiểm tra thủy lực (hydrotest) không?
