GVHX DN450

Giá bán: 5.013.800₫

Hãng: Shinyi

Mã SP: GVHX DN450

Bảo hành: 12 tháng

Tình trạng: Sẵn hàng

Danh mục: Van cổng, Van cổng ty chìm tay quay

HỖ TRỢ MUA HÀNG

8h - 17h30 ( Thứ 2 ~ thứ 7 )

Miền Bắc

Ô số 10, Ơ2, Khu đô thị bán đảo Linh Đàm, Hoàng Liệt, Hoàng Mai, Hà Nội

0967 393 569 (có zalo)

Miền Nam

NG3A, KDC ấp 5, Chánh Phú Hòa, Bến Cát, Bình Dương

0967 393 688 (có zalo)

CAM KẾT

Giá #1 tại Việt Nam

Xuất VAT 10% đầy đủ

Chứng nhận xuất xưởng

Kỹ sư valve tư vấn 24/7

Sẵn kho tất cả

Giao hàng toàn quốc

Mô tả

Van Shinyi GVHX DN450 là van cổng ty chìm tay quay Shinyi cỡ lớn, vận hành tay quay, kết nối mặt bích, chuyên dùng cho hệ thống cấp thoát nước. Thân gang cầu, lá van bọc cao su EPDM, sơn epoxy dày đến 300µm và đạt đồng thời 4 tiêu chuẩn thiết kế gồm BS, ISO, DIN và AWWA – đây là lựa chọn tin cậy cho kỹ sư, nhà thầu và chủ đầu tư các dự án hạ tầng quy mô lớn.

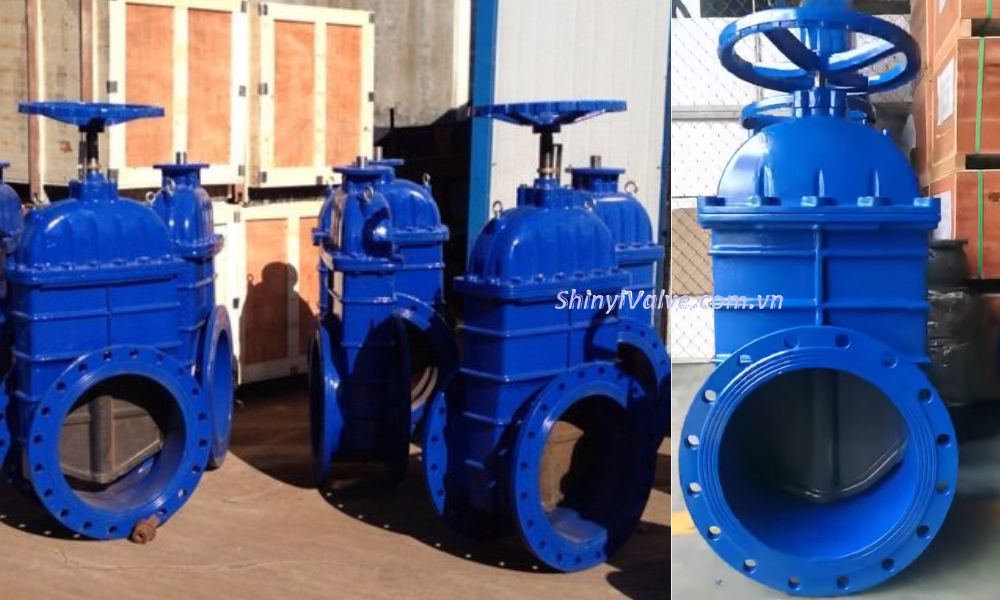

1. Đôi nét về van Shinyi GVHX DN450

Van Shinyi GVHX DN450 thuộc dòng van cổng ty chìm của hãng Shinyi, được sản xuất theo các tiêu chuẩn quốc tế uy tín, phù hợp cho các công trình hạ tầng cấp nước quy mô lớn.

Loại van: Van cổng ty chìm (non-rising stem gate valve)
- Trục van không trồi lên khi vận hành, tiết kiệm không gian chiều cao tại vị trí lắp đặt
Vận hành: Bằng tay quay (handwheel)
- Đơn giản, không cần nguồn điện hay khí nén
Kết nối: Hai đầu mặt bích (flange)
- Chắc chắn
- Phổ biến trong hệ thống ống công nghiệp
Kích cỡ: DN450
- Đường kính danh định 450 mm
- Thuộc nhóm van cỡ lớn
Ứng dụng: Chuyên dụng cho hệ thống nước (water systems), bao gồm
- Cấp nước sạch
- Nước thô
- và các tuyến ống phân phối áp lực
Tiêu chuẩn thiết kế: BS 5163-1, BS EN 1074-1, AWWA C509, ISO 7259
Nhiệt độ làm việc: -10°C đến 80°C

ANH

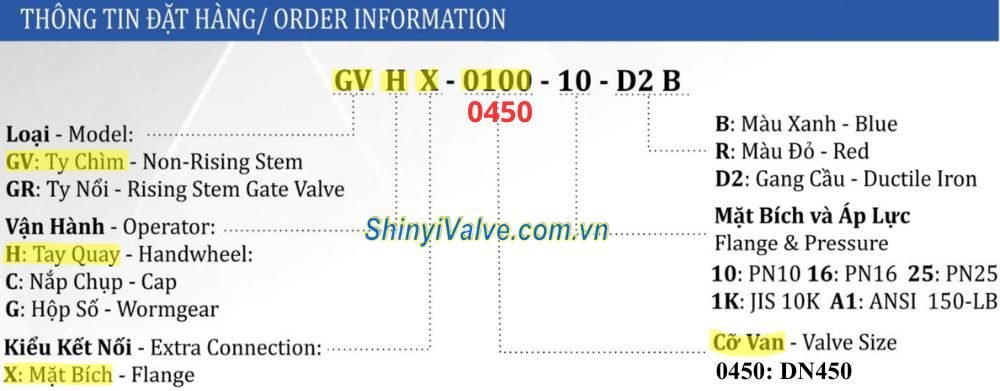

2. Mã đặt hàng van gang Shinyi GVHX-0450

Khi đặt hàng, việc hiểu đúng cấu trúc mã sản phẩm giúp tránh nhầm lẫn và đảm bảo nhận đúng van theo yêu cầu kỹ thuật của dự án. Mã Shinyi GVHX-0450 được giải mã như sau:

GV (Gate Valve): Van cổng ty chìm
H (Handwheel): Vận hành bằng tay quay
X: Kết nối hai đầu bằng mặt bích (flange)
0450: Kích cỡ đường kính danh định DN450 (450 mm)

ANH

Ngoài mã cơ bản, khi đặt hàng cần bổ sung thêm các thông tin sau để hoàn chỉnh yêu cầu kỹ thuật:

Cấp áp suất: PN10, PN16 hoặc PN25 (theo hệ DIN/BS); 10K hoặc 16K (theo hệ JIS); 150LB (theo hệ ASME)
Tiêu chuẩn mặt bích:
- PN10, PN16, PN25: Theo BS 4504, DIN 2632, DIN 2633
- Tiêu chuẩn mặt bích JIS 10K, tiêu chuẩn mặt bích JIS 16K: Theo JIS B2220
- 150LB: Theo ASME B16.42
Tiêu chuẩn khoảng cách hai mặt bích (face-to-face): BS EN 558-1 Series 3, ISO 5752 Series 3, ASME B16.10
Màu sơn: Xanh hoặc đỏ (theo yêu cầu dự án)

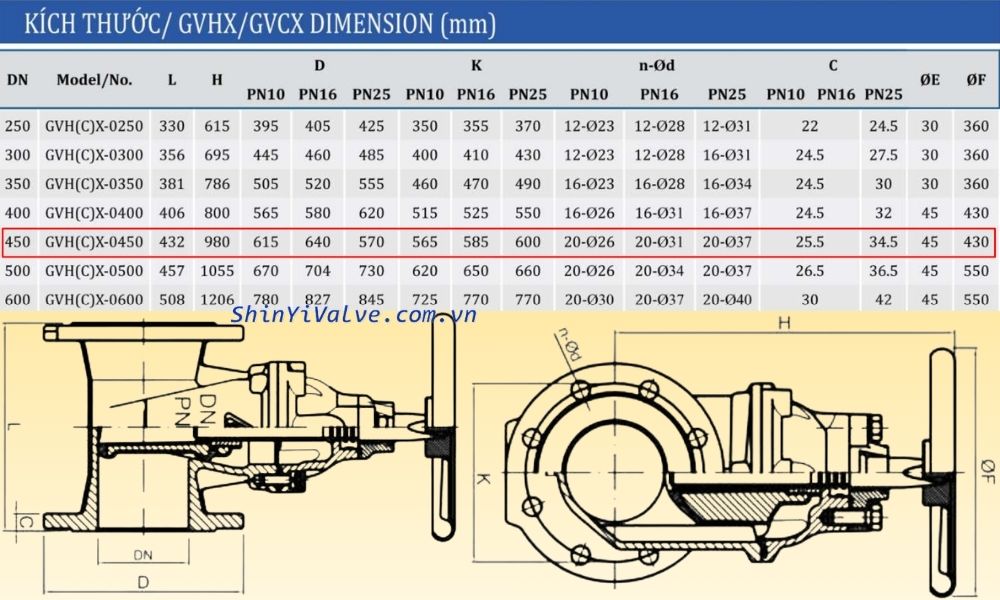

3. Chi tiết kích thước van Shinyi GVHX DN450

Đây là dữ liệu thiết yếu để kỹ sư và thợ thi công chuẩn bị mặt bằng, bệ đỡ và vật tư đấu nối.

Thông số kích thước tổng thể của van Shinyi GVHX DN450:

Chiều dài thân van (L): 432 mm
Chiều cao toàn bộ (H): 980 mm
Đường kính tay quay (ØF): 430 mm – cần đảm bảo khoảng trống đủ rộng xung quanh để vận hành tay quay thuận tiện

ANH

Thông số mặt bích thay đổi theo từng cấp áp suất, cụ thể như sau:

Thông số	PN10	PN16	PN25
Đường kính mặt bích (D)	615 mm	640 mm	670 mm
Tâm lỗ bu lông (K)	565 mm	585 mm	600 mm
Số lỗ – đường kính lỗ	20 lỗ – Ø26	20 lỗ – Ø31	20 lỗ – Ø37
Độ dày mặt bích (C)	25,5 mm	34,5 mm	45 mm

Có thể thấy rõ sự khác biệt giữa các cấp áp: độ dày mặt bích tăng từ 25,5 mm (PN10) lên đến 45 mm (PN25), đường kính lỗ bu lông cũng tăng từ Ø26 lên Ø37. Đây là lý do cần xác định đúng cấp áp ngay từ bước thiết kế.

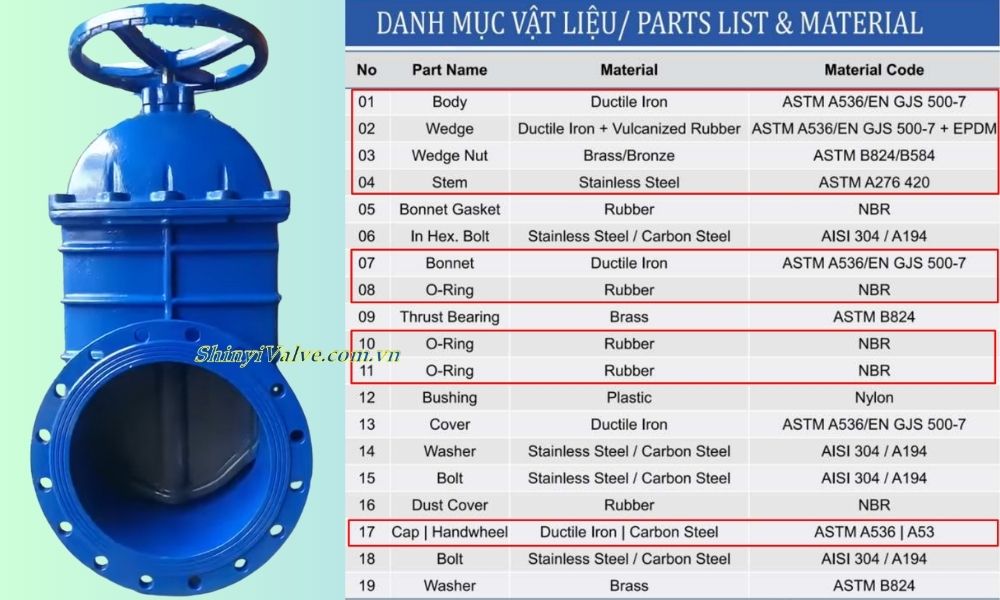

4. Đặc điểm vật liệu van cổng Shinyi GVHX-0450

Chất lượng vật liệu quyết định trực tiếp đến tuổi thọ và độ an toàn của van trong quá trình vận hành. Dưới đây là thành phần vật liệu đầy đủ của model Shinyi GVHX-0450:

Thân van và nắp van (body & bonnet): Gang cầu theo tiêu chuẩn ASTM A536 hoặc EN GJS 500-7
- Dẻo dai
- Chịu lực tốt
- Không giòn vỡ như gang xám thông thường
Lá van (wedge): Gang cầu bọc cao su EPDM lưu hóa
- Kín khít khi đóng hoàn toàn
- Chịu mài mòn
- Không bong tróc theo thời gian, phù hợp cho môi trường nước sạch
Ty van (stem): Thép không gỉ ASTM A276 420
- Chống gỉ sét
- Chịu lực xoắn tốt trong quá trình vận hành lâu dài
Đai ốc lá van (wedge nut): Đồng thau / đồng đỏ ASTM B824 / B584
- Chống kẹt
- Truyền lực ổn định
Tay quay (handwheel): Gang cầu hoặc thép carbon ASTM A536 / A53
Gioăng và vòng đệm (O-ring): Cao su NBR
- Bền trong môi trường nước
- Chịu nhiệt tốt trong dải nhiệt độ làm việc
Sơn phủ: Bột nhựa epoxy phủ toàn bộ bề mặt trong và ngoài, độ dày 250µm đến 300µm
- Chống ăn mòn
- An toàn cho hệ thống nước sinh hoạt

ANH

5. Địa chỉ mua van Shinyi GVHX DN450

Là đại lý cấp 1 van Shinyi, chúng tôi cung cấp đầy đủ các chủng loại van Shinyi, bao gồm van Shinyi GVHX DN450 với đa dạng cấp áp suất và tiêu chuẩn mặt bích. Khi mua hàng tại đây, khách hàng được đảm bảo:

Hàng chính hãng: Có đầy đủ chứng chỉ xuất xứ (C/O), chứng nhận chất lượng và tài liệu kỹ thuật đi kèm
Tư vấn kỹ thuật miễn phí: Hỗ trợ chọn đúng cấp áp, tiêu chuẩn mặt bích và vật liệu phù hợp với hệ thống của bạn
Hàng có sẵn: Nhiều kích cỡ và cấp áp thường xuyên có hàng trong kho, rút ngắn thời gian giao hàng
Hỗ trợ hồ sơ dự án: Cung cấp catalogue, bản vẽ kỹ thuật, datasheet và báo giá chính thức theo yêu cầu
