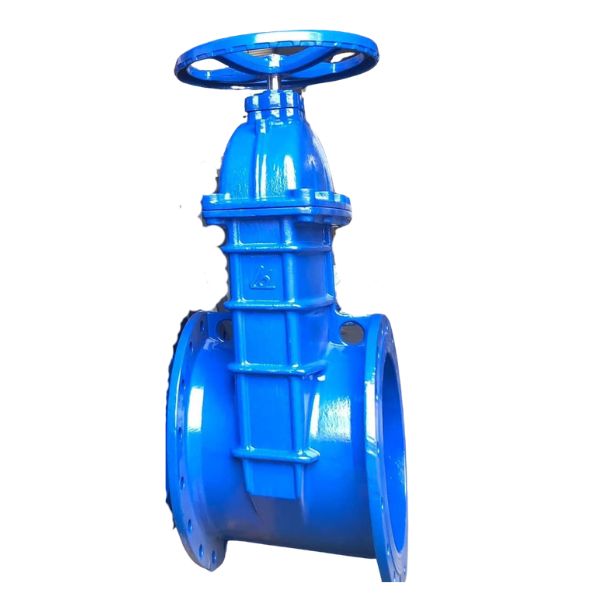

GVHX DN500

Trong các hệ thống truyền dẫn nước quy mô lớn, van Shinyi GVHX DN500 (Shinyi GVHX-0500) là lựa chọn đáng tin cậy. Bởi, đây là dòng van cổng ty chìm không chỉ đáp ứng các tiêu chuẩn kỹ thuật quốc tế khắt khe mà còn mang lại khả năng vận hành bền bỉ tuyệt vời.

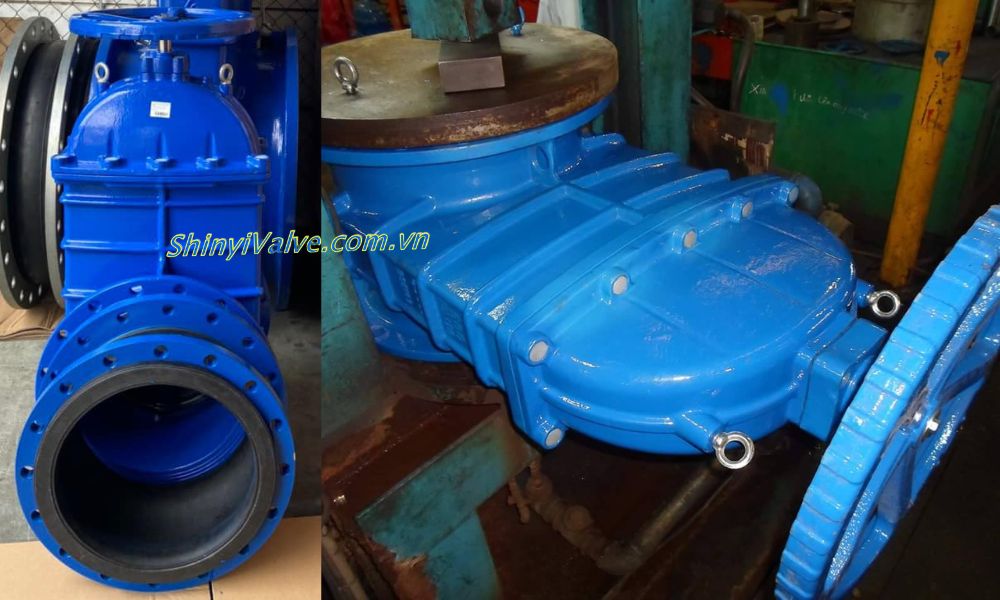

1. Đôi nét về van Shinyi GVHX DN500

Dòng van cổng ty chìm Shinyi với kích cỡ DN500 là một trong những sản phẩm chủ lực dành cho các hệ thống nước có lưu lượng lớn.

Shinyi GVHX DN500 được thiết kế theo công nghệ mới nhất, sản phẩm này giúp giải quyết bài toán đóng mở nhẹ nhàng cho các đường ống cỡ lớn mà không gây hiện tượng kẹt lá van.

• Giải mã ký hiệu: Giải thích dưới đây cho bạn biết vì sao van Shinyi GVHX DN500 được gọi tắt là Shinyi GVHX-0500
  • “GV” là van cổng ty chìm với tên tiếng Anh là Non-Rising Stem valve
  • “H” là vận hành bằng tay quay (Handwheel)
  • “X” là kết nối mặt bích (Flange)
  • “DN500” là kích cỡ đường ống 500 mm.
• Thiết kế thông minh: Thân van phẳng, không có rãnh ở đáy, giúp ngăn ngừa tình trạng tích tụ cặn bẩn – một nguyên nhân phổ biến gây hỏng van ở các dòng gang xám cũ.
• Độ bền vượt trội: Sản phẩm được chế tạo để hoạt động ổn định trong nhiều thập kỷ, giảm thiểu chi phí bảo trì và thay thế cho chủ đầu tư.
• Ứng dụng thực tế: Chuyên dụng cho các nhà máy nước sạch, hệ thống thoát nước đô thị, trạm bơm thủy lợi và các mạng lưới cấp nước công nghiệp quy mô lớn.

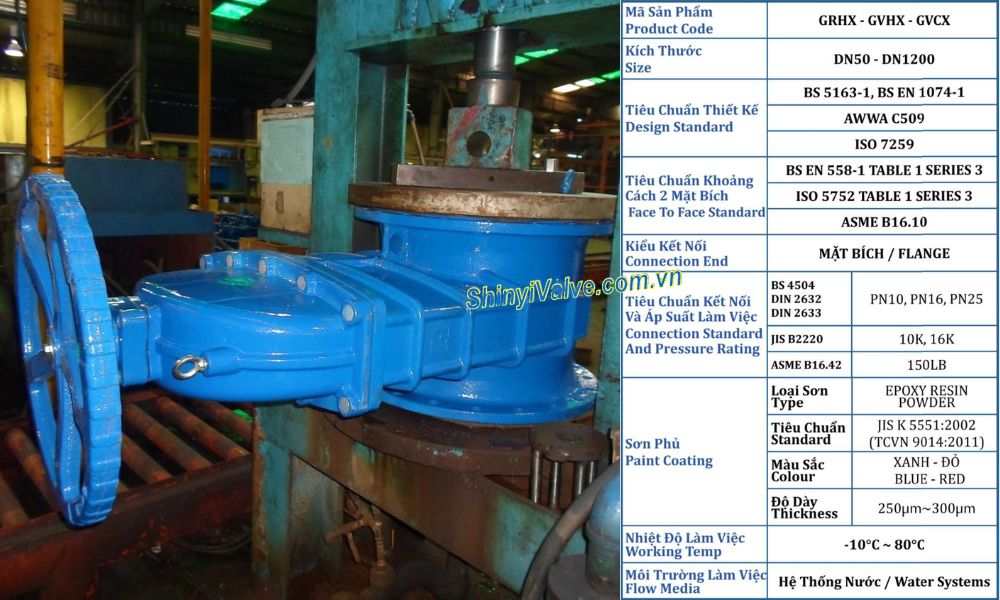

2. Thông số kỹ thuật đạt chuẩn quốc tế của Shinyi GVHX-0500

Đối với các kỹ sư và nhà thiết kế, việc nắm rõ tiêu chuẩn kỹ thuật là điều tiên quyết để đảm bảo tính đồng bộ của hệ thống. Shinyi GVHX-0500 được sản xuất dựa trên những bộ tiêu chuẩn khắt khe nhất thế giới.

• Tiêu chuẩn thiết kế: Tuân thủ BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259.
• Khoảng cách giữa hai mặt bích (Face To Face): 457 mm
  • Theo tiêu chuẩn BS EN 558-1 Table 1 Series 3
  • Theo tiêu chuẩn ISO 5752 Table 1 Series 3 hoặc ASME B16.10).
• Áp suất làm việc đa dạng: Có sẵn các phiên bản đáp ứng
  • PN10, PN16, PN25 (Hệ BS/DIN)
  • 10K, 16K (Hệ JIS)
  • 150LB (Hệ ASME).
• Nhiệt độ làm việc: Hoạt động tốt trong khoảng từ -10°C đến 80°C.
• Lớp bảo vệ:
  • Toàn bộ thân van được phủ bột nhựa Epoxy (Epoxy Resin Powder) tĩnh điện với độ dày 250µm ~ 300µm.
  • Lớp sơn này không chỉ giúp van có vẻ ngoài thẩm mỹ (màu xanh hoặc đỏ) mà còn chống ăn mòn cực tốt trong môi trường nước và độ ẩm cao.

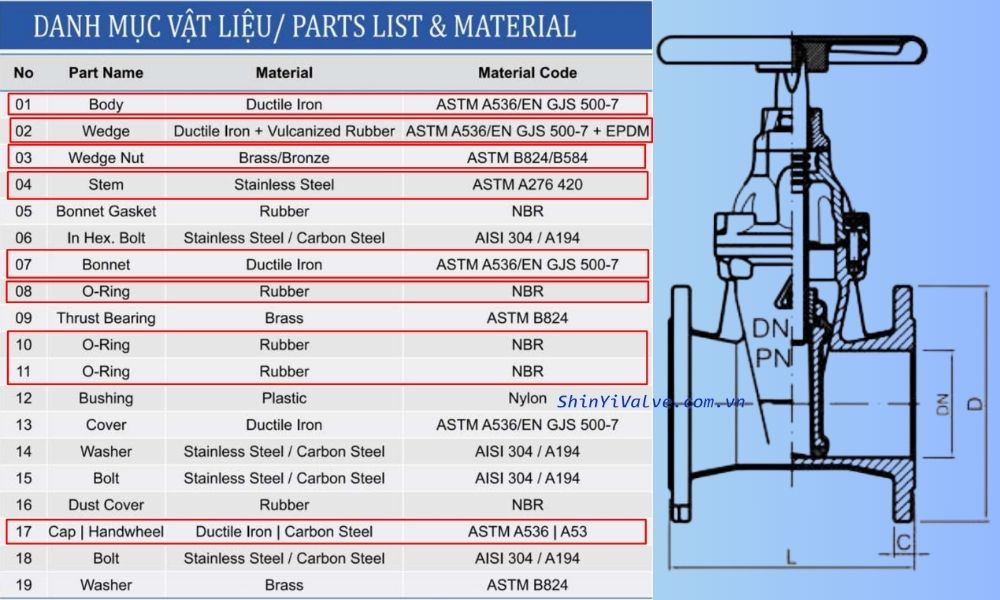

3. Cấu tạo và vật liệu chế tạo Shinyi GVHX-0500

Một chiếc van cỡ lớn như DN500 chịu áp lực nước rất kinh khủng, do đó vật liệu cấu thành phải là loại tuyển chọn nhất. Shinyi đã sử dụng gang cầu – loại vật liệu có khả năng chịu lực gấp nhiều lần gang thông thường.

• Thân và nắp van (Body & Bonnet):
  • Được đúc từ gang cầu cao cấp (ASTM A536/EN GJS 500-7).
  • Vật liệu này giúp van chịu được va đập và áp suất đột biến mà không bị nứt vỡ.
• Lá van (Wedge): Dạng hình nêm
  • Làm từ gang cầu bọc cao su lưu hóa EPDM.
  • Đặc tính đàn hồi của EPDM giúp lá van đóng kín khít hoàn toàn, không cho nước rò rỉ ngay cả ở áp suất cao.
• Ty van (Stem):
  • Làm từ thép không gỉ (ASTM A276 420).
  • Điều này đảm bảo ty van không bao giờ bị rỉ sét, giúp thao tác quay tay nhẹ nhàng theo thời gian.
• Đai ốc lá van (Wedge Nut):
  • Chế tạo bằng đồng (Brass/Bronze)
  • Giảm thiểu ma sát giữa ty van và lá van.
• Tay quay (Handwheel):
  • Làm từ gang cầu hoặc thép Carbon
  • Thiết kế trợ lực giúp người thợ có thể vận hành một cách dễ dàng nhất dù đây là kích cỡ van lớn.
• Gioăng làm kín: Cao su NBR đảm bảo độ kín tại các khớp nối giữa thân và nắp van.

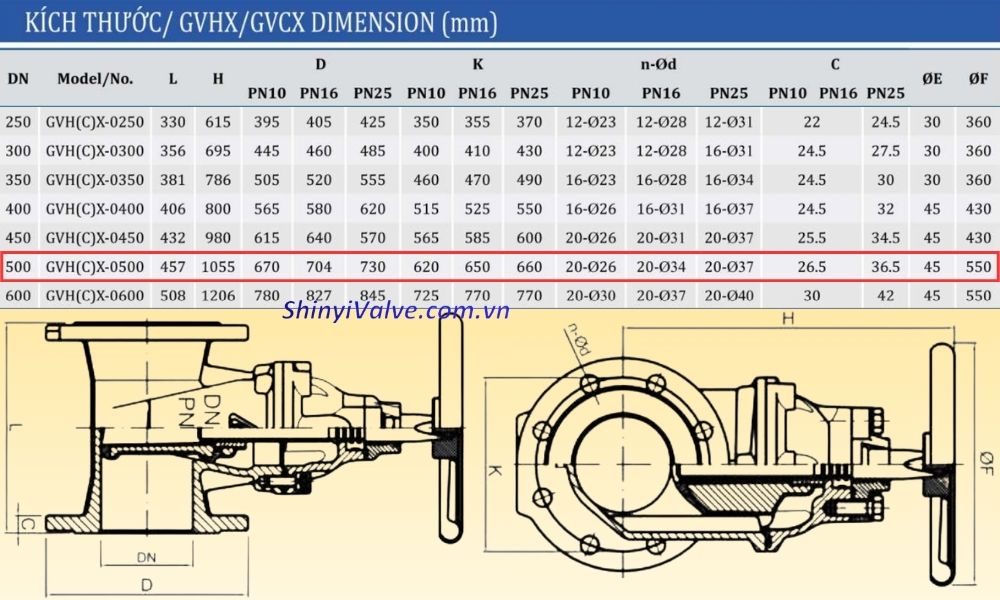

4. Kích thước chi tiết van Shinyi GVHX DN500

Việc nắm rõ kích thước hình học giúp thợ lắp đặt bố trí mặt bằng công trường và chuẩn bị vật tư phụ như bu lông, gioăng bích một cách chính xác.

Dưới đây là các thông số định lượng cụ thể của model DN500:

• Chiều dài (L): 457 mm.
• Chiều cao tổng thể (H): 1055 mm.
• Đường kính tay quay (ØF): 550 mm.

Bảng chi tiết thông số mặt bích theo cấp áp suất:

Hãy chọn thông số cho van của bạn theo đúng cấp áp lực

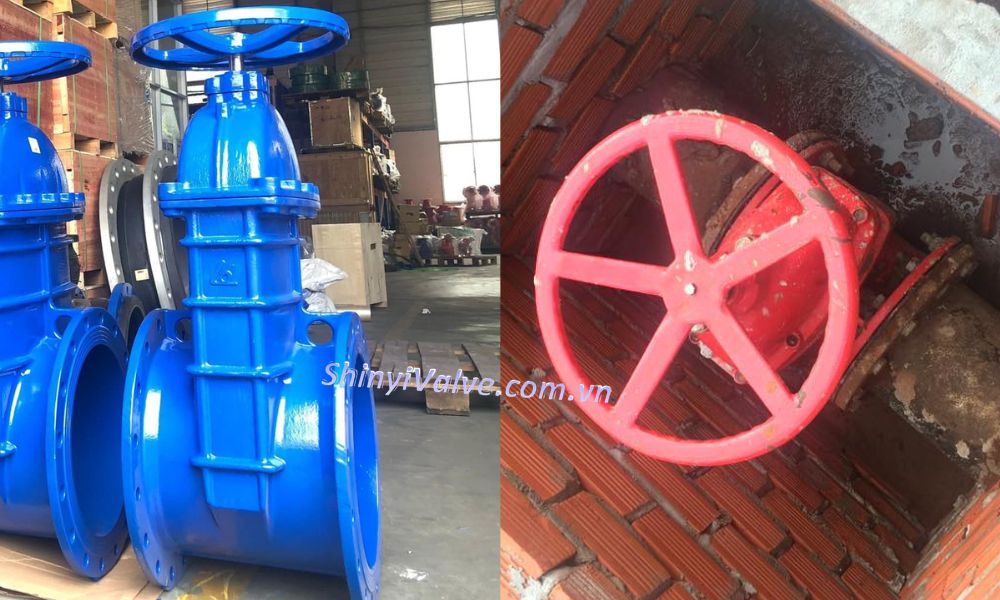

5.  Mua và lắp đặt Shinyi GVHX-0500

Với tư cách là đại lý cấp 1, chúng tôi muốn chia sẻ một vài kinh nghiệm thực tế để giúp những người mới mua hàng lần đầu hoặc thợ lắp đặt tránh được các sai sót không đáng có.

• Kiểm tra kỹ tiêu chuẩn mặt bích: Như bảng trên,
  • Kích thước mặt bích PN10 và PN16 của DN500 khác nhau rất nhiều (từ đường kính đến số lỗ và độ dày).
  • Người dùng cần xác định đúng tiêu chuẩn bích của ống để đặt hàng mã van phù hợp.
• Vận chuyển và hạ van: Van DN500 có trọng lượng rất lớn.
  • Khi hạ van xuống hố móng hoặc vào vị trí lắp đặt
  • Phải sử dụng thiết bị nâng hạ chuyên dụng và tuyệt đối không được móc cáp vào tay quay để tránh hỏng trục.
• Vệ sinh đường ống: Trước khi lắp đặt, hãy đảm bảo
  • Lòng ống sạch sẽ,
  • Không có đá vụn hay xỉ hàn để tránh làm rách lớp cao su bọc lá van khi thực hiện thao tác đóng thử.
• Chính sách bảo hành: Luôn yêu cầu chứng chỉ xuất xưởng và phiếu bảo hành chính hãng từ đại lý cấp 1 của Shinyi để đảm bảo quyền lợi về sau.
