Wafer Check Valve | Tính năng, ứng dụng và cách lựa chọn hiệu quả

Wafer check valve là loại van một chiều hiệu quả, giúp ngăn ngừa dòng chảy ngược và bảo vệ hệ thống đường ống. Với thiết kế mỏng gọn, van này rất phổ biến trong nhiều ứng dụng công nghiệp, cấp nước và xử lý nước thải.

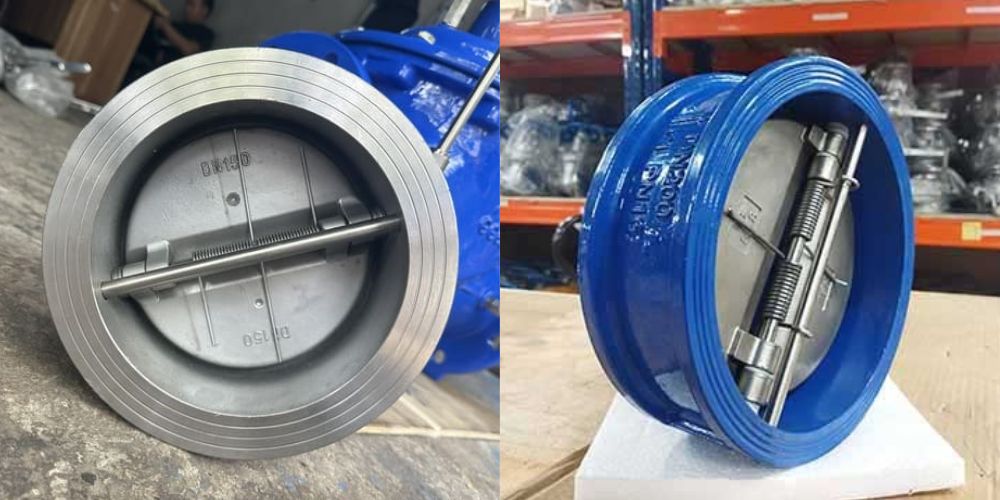

1. Wafer check valve là gì

Để hiểu rõ wafer check valve là gì. Chúng tôi, những piping engineer luôn khuyên người tìm hiểu nên hiểu tận gốc của vấn đề bằng cách hiểu rõ ý nghĩa của từng từ tiếng anh trong cụm từ wafer check valve

• Wafer: Trong ngữ cảnh này, “wafer” chỉ loại van có thiết kế mỏng và nhỏ gọn, giống như một chiếc bánh mỏng. Từ “wafer” cũng ám chỉ hình dạng của van này khi lắp vào đường ống, giúp tiết kiệm không gian.
• Check: “Check” có nghĩa là “kiểm tra” hoặc “ngừng lại”. Trong ngành van, từ này ám chỉ chức năng của van trong việc ngăn chặn dòng chảy ngược, giúp duy trì dòng chảy một chiều.
• Valve: “Valve” là van, là thiết bị dùng để điều khiển, điều tiết hoặc ngừng dòng chảy của chất lỏng, khí trong một hệ thống đường ống.

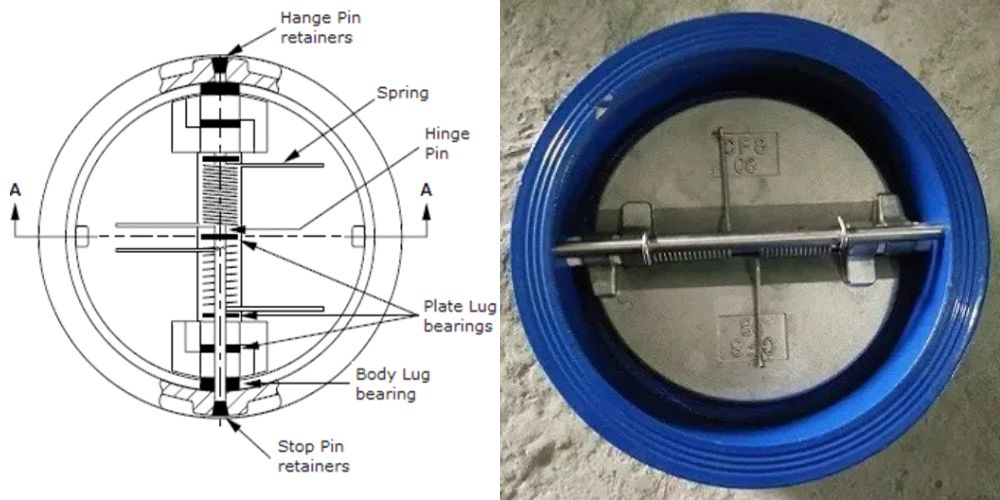

2. Cấu tạo của wafer check valve

Wafer check valve có cấu tạo đơn giản nhưng rất hiệu quả. Đây là loại van một chiều có hình dáng mỏng, dễ dàng lắp đặt giữa hai mặt bích của hệ thống đường ống.

Các bộ phận chính của wafer check valve bao gồm:

• Thân van: Thường được làm từ vật liệu chịu được áp lực và ăn mòn cao, giúp van có tuổi thọ lâu dài trong các điều kiện khắc nghiệt.
• Cánh van (Disc): Là bộ phận chính của van, cánh van có thể di chuyển để cho phép dòng chảy đi qua hoặc đóng lại để ngăn dòng chảy ngược.
• Trục (Hinge Pin): Cánh van được gắn với trục, cho phép nó mở hoặc đóng theo sự thay đổi của dòng chảy.
• Mặt bích (Flanges): Được thiết kế để kết nối wafer check valve vào hệ thống đường ống một cách chắc chắn.

Nhờ vào thiết kế đơn giản và nhỏ gọn, wafer check valve dễ dàng lắp đặt và bảo trì mà không chiếm quá nhiều không gian trong hệ thống đường ống.

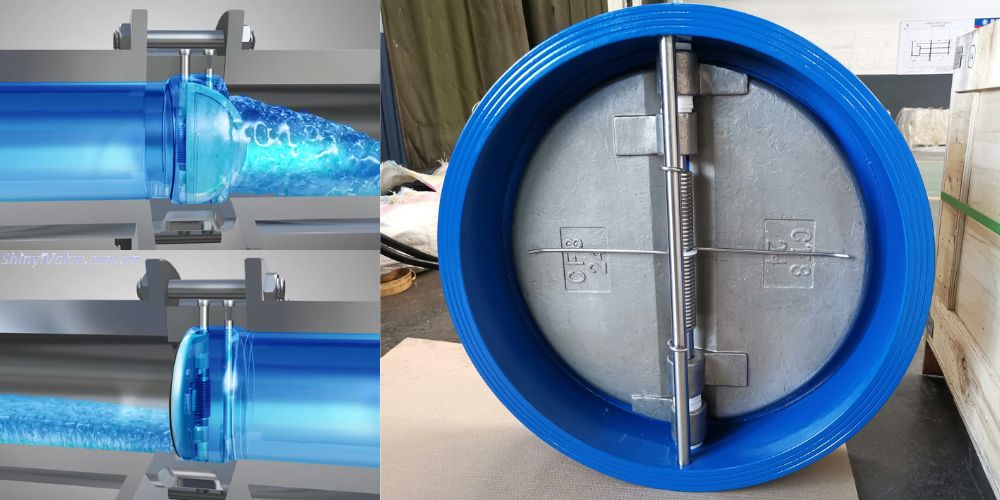

3. Nguyên lý hoạt động của wafer check valve

Wafer check valve hoạt động dựa trên nguyên lý một chiều, chỉ cho phép dòng chảy đi theo một hướng và ngăn ngừa dòng chảy ngược lại. Khi chất lỏng hoặc khí đi qua van theo đúng hướng, cánh van sẽ mở ra cho phép dòng chảy đi qua. Tuy nhiên, khi dòng chảy thay đổi hướng hoặc dừng lại, cánh van sẽ bị áp lực từ dòng chảy ngược đẩy đóng lại, ngăn chặn sự quay ngược của dòng chảy và bảo vệ hệ thống.

Nguyên lý hoạt động của wafer check valve rất đơn giản nhưng lại cực kỳ hiệu quả trong việc bảo vệ các thiết bị và hệ thống đường ống. Điều này giúp tăng độ bền cho các thiết bị như bơm, máy nén khí và các thiết bị khác trong hệ thống.

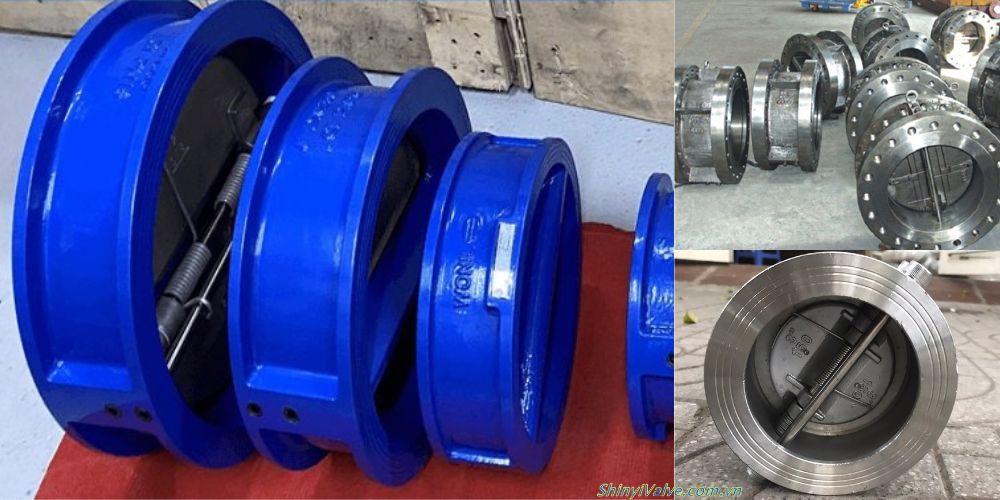

4. Vật liệu chế tạo wafer check valve

Wafer check valve chủ yếu được chế tạo từ hai loại vật liệu chính, tùy thuộc vào yêu cầu của hệ thống và môi trường làm việc. Các vật liệu phổ biến bao gồm:

• Thép không gỉ (Stainless Steel): Được sử dụng trong các hệ thống yêu cầu khả năng chống ăn mòn cao, như trong ngành hóa chất, thực phẩm và dược phẩm. Thép không gỉ giúp van có tuổi thọ lâu dài và bền bỉ trong môi trường khắc nghiệt.
• Gang (Cast Iron): Thường được sử dụng trong các hệ thống cấp nước và xử lý nước thải, nhờ vào tính bền và giá thành hợp lý. Gang có khả năng chịu tải tốt và phù hợp với các ứng dụng yêu cầu độ bền cao.

Với wafer check valve làm bằng gang, đặc biệt được sản xuất tại Việt Nam. Van 1 chiều cánh bướm ShinYi đang là dòng van duy nhất được sản xuất tại Việt Nam theo nhiêu tiêu chuẩn kỹ thuật khắt khe đáp ứng được yêu cầu cao trong công nghiệp

5. Ứng dụng của wafer check valve

Wafer check valve được sử dụng rộng rãi trong nhiều lĩnh vực và ứng dụng khác nhau:

• Hệ thống cấp nước: Ngăn ngừa dòng chảy ngược trong các hệ thống cấp nước, bảo vệ các thiết bị như máy bơm và bộ lọc.
• Hệ thống xử lý nước thải: Giúp ngăn ngừa dòng chảy ngược trong các hệ thống xử lý nước thải, đảm bảo quá trình xử lý không bị gián đoạn.
• Công nghiệp dầu khí: Bảo vệ các thiết bị trong các hệ thống đường ống dẫn dầu, khí, hóa chất, ngăn ngừa các vấn đề do dòng chảy ngược.
• Ứng dụng HVAC: Trong các hệ thống điều hòa không khí và thông gió, wafer check valve giúp bảo vệ các thiết bị tránh khỏi hư hỏng do dòng chảy ngược.

6. Cách lựa chọn và sử dụng wafer check valve

Khi lựa chọn wafer check valve, bạn cần lưu ý một số yếu tố quan trọng để đảm bảo van hoạt động hiệu quả:

• Kích thước: Lựa chọn van có kích thước phù hợp với kích thước ống thép cần lắp
• Áp suất: Ngoài áp suất giới hạn trên, áp suất nhỏ nhất đê van hoạt động cũng là yếu tố quan trọng
• Vật liệu: Chọn vật liệu van phù hợp với môi trường và chất lỏng đi qua để tránh tình trạng ăn mòn và đảm bảo độ bền của van.

Khi sử dụng wafer check valve, hãy tuân thủ các hướng dẫn về lắp đặt và bảo trì van để đảm bảo van hoạt động ổn định và lâu dài.
