WBSS DN100

Shinyi WBSS DN100 được nhà sản xuất Shin Yi phát triển, để giải quyết trực diện yêu cầu kiểm soát và giám sát trạng thái van từ xa trong các hệ thống đường ống DN100, đặc biệt là PCCC, cấp nước và hệ thống kỹ thuật tòa nhà. Đây là dòng van bướm DN100 kết hợp giữa độ bền cơ học, tính ổn định vận hành và khả năng truyền tín hiệu trạng thái về trung tâm điều khiển.

1. Tổng quan về van tín hiệu Shinyi WBSS DN100

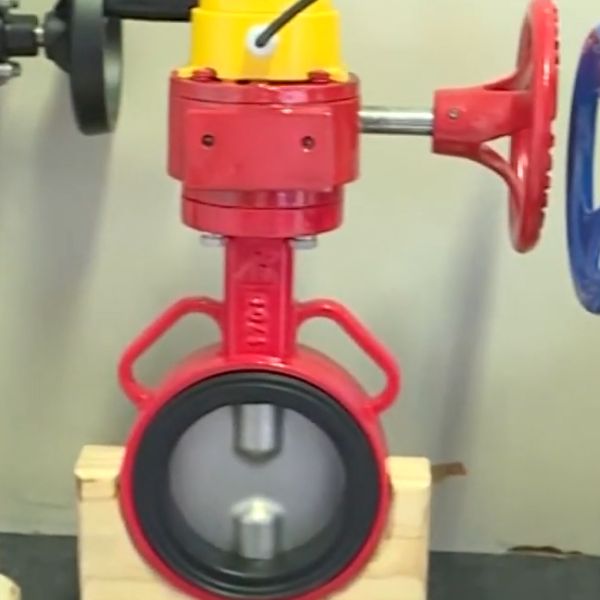

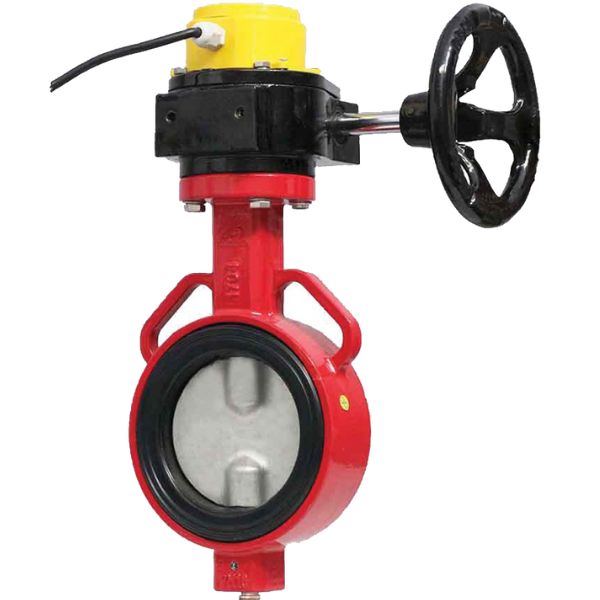

Shinyi WBSS DN100 là van bướm tay quay, được tích hợp hộp tín hiệu điện để báo trạng thái đóng và mở van.

• Ngay từ khâu thiết kế, Shin Yi đã định vị rõ đây là dòng van phục vụ giám sát hệ thống, không chỉ đơn thuần đóng – mở dòng chảy.
• Thân van gang cầu sơn epoxy đỏ dày, đĩa inox và gioăng cao su chuyên dụng giúp van làm việc ổn định trong môi trường nước sạch, nước PCCC và hệ thống sprinkler.
• Kích thước DN100 là cỡ phổ biến, thường nằm trên các tuyến ống trục chính ở các công trình xây dựng dân dụng quy mô vừa và nhỏ

2. Ký hiệu van bướm Shinyi WBSS DN100

Ký hiệu WBSS – 0100 – 10 – D2R là hệ thống hóa toàn bộ thông tin kỹ thuật của dòng van bướm tín hiệu điện Shinyi này

• WB thể hiện van bướm dùng cho nước
• S cho biết van có tín hiệu (nên được gọi theo tiếng anh là signal butterfly valve)
• S tiếp theo khẳng định cấu trúc đồng trục
• 0100 là đường kính danh nghĩa 100 mm
• 10 tương ứng PN10 (Khách hàng có thể tham khảo nội dung bài “Ký hiệu PN là gì” để nắm chính xác áp suất chịu đựng của van)
• D2 là vật liệu gang cầu
• R là màu đỏ chuyên dụng cho PCCC.

Khi đọc đúng ký hiệu, người dùng tránh được sai lầm đặt nhầm áp lực, nhầm vật liệu hoặc dùng van WBSS DN100 không phù hợp tiêu chuẩn hồ sơ thiết kế. Đây là bước mà nhiều đội thi công bỏ qua và phải trả giá bằng việc tháo lắp lại toàn bộ tuyến ống.

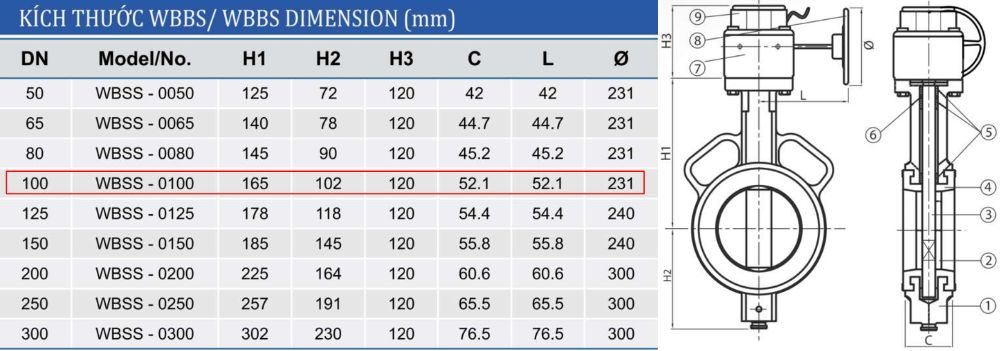

3. Thông số kích thước van Shinyi WBSS DN100

Shinyi WBSS DN100 có kích thước tổng thể gọn, phù hợp lắp giữa hai mặt bích tiêu chuẩn.

• Khoảng cách từ tâm đĩa đến hộp tín hiệu H1 là 165mm
• Chiều dài từ tâm đĩa đến chân van H2 = 102mm
• Chiều dài hộp số H3 là 120mm
• Chiều dày van C = 52,1mm
• Khoảng cách từ tay quay đến hộp số L = 52,1mm
• Kích thước vô lăng tay quay phi = 231mm

Từ góc độ người thiết kế, kích thước chuẩn giúp dự toán chính xác. Với người thi công, van không gây vướng khi căn chỉnh, không cần chế thêm chi tiết phụ. Đây là lợi thế thực tế mà chỉ những dòng van sản xuất bài bản mới đáp ứng được.

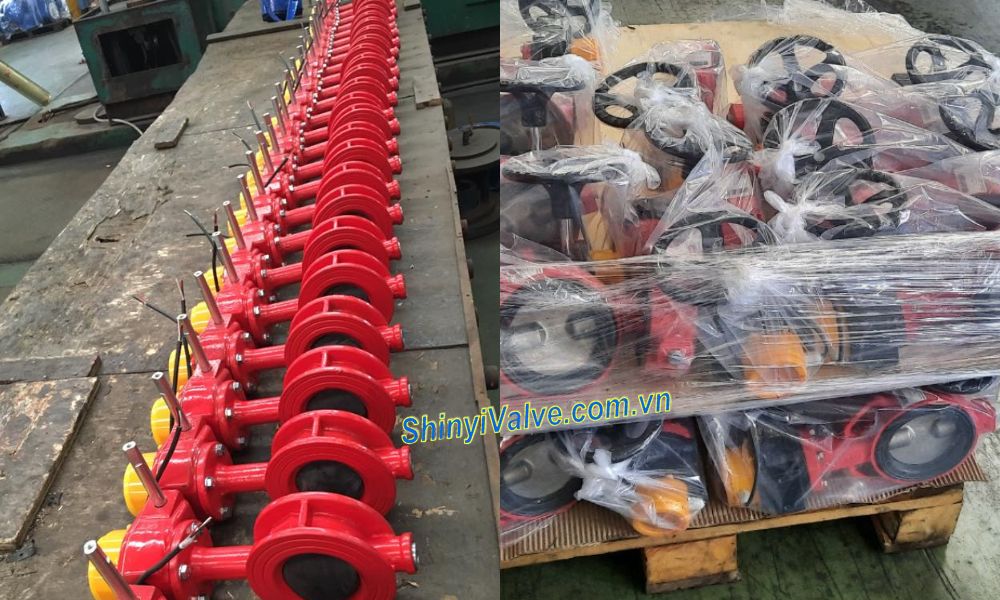

4. Van Shinyi WBSS DN100 được sản xuất như thế nào

WBSS DN100 được sản xuất trên dây chuyền đồng bộ tại nhà máy Shin Yi.

• Thân van gang cầu được đúc chính xác, xử lý bề mặt kỹ lưỡng trước khi sơn epoxy.
• Đĩa van, trục van và hộp tín hiệu được lắp ráp theo quy trình kiểm soát chặt chẽ, từng van đều trải qua kiểm tra cơ học và vận hành.
• Chất lượng van được sản xuất đồng đều, giúp khách hàng yên tâm khi đặt số lượng lớn cho dự án

5. Lưu ý gì khi mua van bướm Shinyi WBSS DN100

Khi mua van Shinyi WBSS DN100, người mua hàng cần chú ý những điều sau

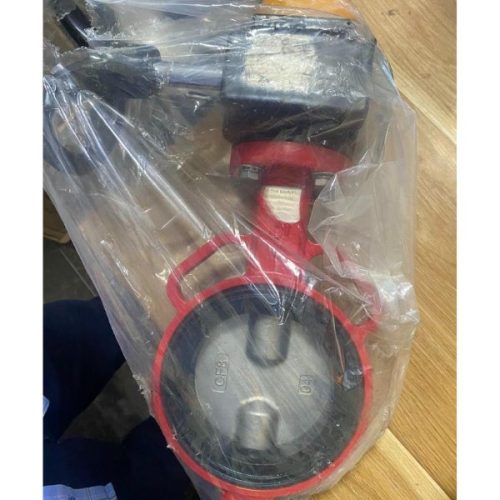

• Kiểm tra tem nhãn, mã model và năm sản xuất. Van chính hãng luôn có thông tin rõ ràng
• Xác nhận đúng áp lực PN10 hoặc PN16 theo hồ sơ thiết kế
• Đảm bảo hộp tín hiệu được kết nối và thử tín hiệu trước khi nghiệm thu.
