WBSS DN150

Van bướm tín hiệu điện Shinyi WBSS DN150 là bước tiến quan trọng mà chúng tôi khuyên mọi kỹ sư nên cân nhắc khi nâng cấp hệ thống ống nước DN150. Đây không chỉ là van bướm DN150 gắn thêm động cơ, mà là giải pháp tích hợp hoàn chỉnh với khả năng phản hồi tín hiệu chính xác, giúp bạn giám sát và điều khiển từ xa qua PLC hoặc hệ thống SCADA.

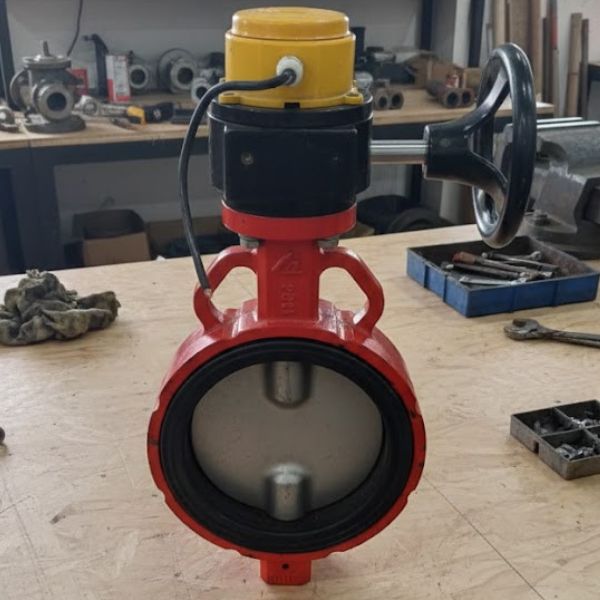

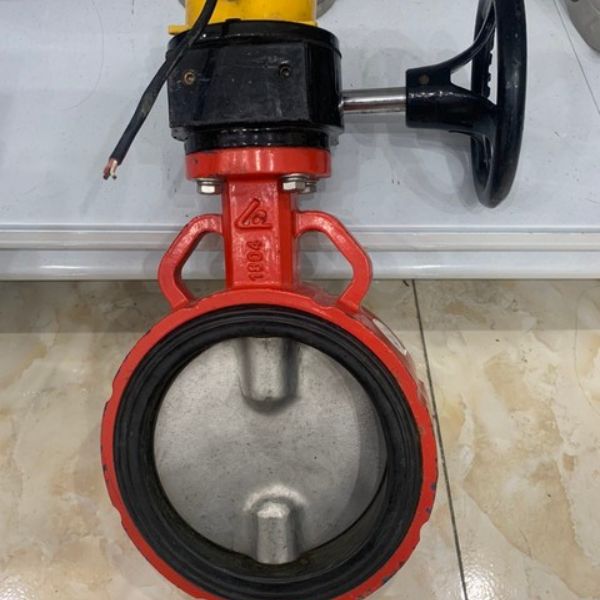

1. Van bướm Shinyi WBSS DN150 là gì

Van bướm Shinyi WBSS DN150 thuộc dòng van bướm tín hiệu điện Shinyi, là sự kết hợp giữa thân van bướm gang cầu và bộ truyền động điện thông minh có khả năng gửi tín hiệu về trung tâm điều khiển.

• Dùng hệ thống tín hiệu điện tích hợp (Signal), cho phép phản hồi vị trí van theo thời gian thực.
• Biết chính xác đĩa van đang ở trạng thái nào. Điều này cực kỳ quan trọng trong các quy trình cần điều chỉnh lưu lượng chính xác như pha trộn hóa chất, kiểm soát nhiệt độ, hay cân bằng áp suất.
• Thiết kế đồng trục, với trục van đi qua tâm đĩa van, giúp phân phối áp lực đồng đều, đảm bảo độ chính xác cao khi điều khiển.
• Hoạt động dựa trên cơ chế quay vô lăng thuộc dòng van bướm tay quay

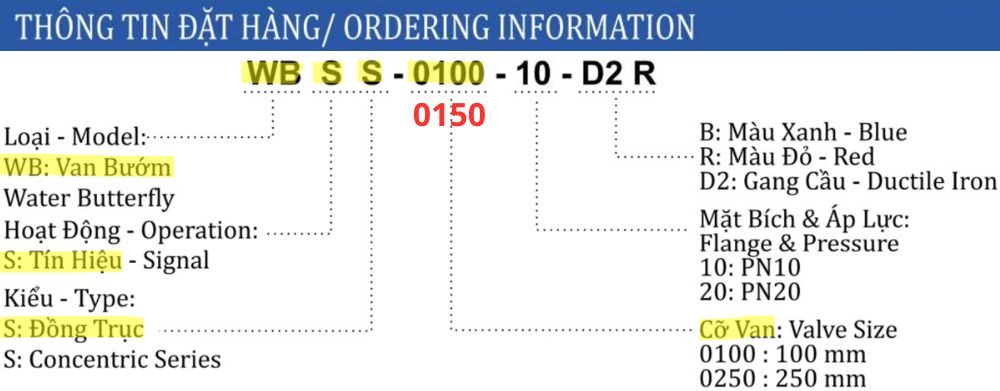

2. Giải mã ký hiệu van tín hiệu Shinyi WBSS DN150

Hiểu rõ mã van WBSS DN150 giúp bạn tránh đặt nhầm van (sai lầm chúng tôi thấy xảy ra thường xuyên với các kỹ sư mới). Mã WB S S – 0150 – 10 – D2 R chứa đựng các thông tin kỹ thuật quan trọng sau

• WB là van bướm
• S đầu tiên là Signal (tín hiệu phản hồi), đây là điểm phân biệt cốt lõi với các dòng không tín hiệu.
• S thứ hai là Concentric Series (dòng đồng trục), phù hợp cho ứng dụng điều khiển chính xác.
• 0150 là mã kích thước DN150 (150mm), tương đương 6 inch
• 10 chỉ áp suất PN10 (10 bar), người dùng có thể chọn PN16, 20 nếu hệ thống vận hành ở áp suất cao hơn.
• D2 là gang cầu (Ductile Iron)
• R là màu đỏ chuẩn cho hệ thống PCCC

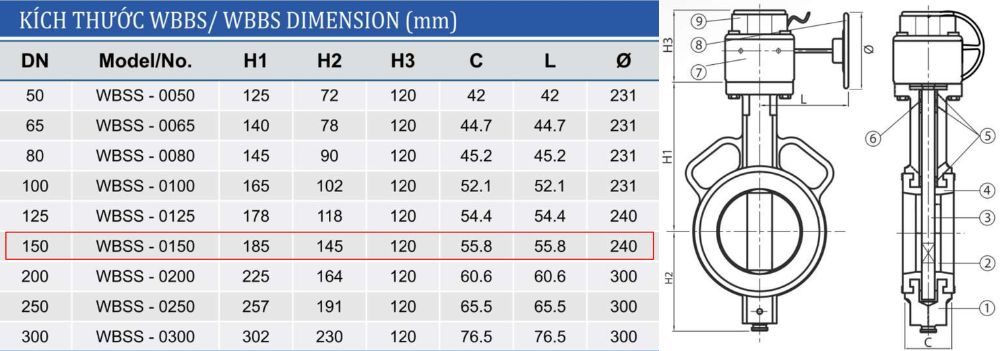

3. Kích thước van Shinyi WBSS DN150

Kích thước chính xác quyết định tính khả thi của việc lắp đặt van bướm Shinyi WBSS DN150, nhằm tính toán khoảng trống cho động cơ và hộp tín hiệu

• Chiều cao từ tâm đường ống đến đỉnh thân van H1 = 185mm
• Chiều cao nửa phần thân chính H2 = 145mm
• Chiều cao bộ phận hộp tín hiệu gắn trên trục H3 = 120mm
• Chiều dài lắp đặt C (độ dày van) và L (khoảng cách từ vô lăng đến hộp số) đều bằng 55,8mm

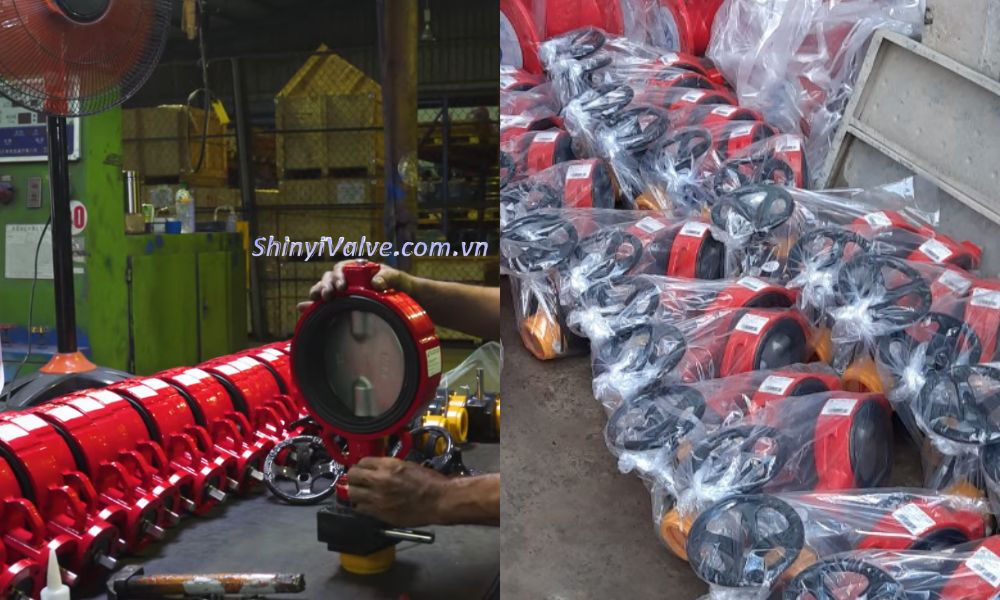

4. Nhà máy sản xuất van bướm Shinyi WBSS DN150

Shinyi là tập đoàn công nghiệp hàng đầu Đài Loan với nhiều năm kinh nghiệm sản xuất van và thiết bị điều khiển, đạt chứng nhận ISO 9001, ISO 14001 và đạt tiêu chuẩn TSG Trung Quốc, CE châu Âu.

• Quy trình sản xuất van WBSS DN150 tại nhà máy hoàn toàn tự động từ đúc gang cầu, gia công CNC chính xác đến thử nghiệm độ kín 100% sản phẩm trước khi xuất xưởng.
• Công nghệ sản xuất động cơ và module tín hiệu được sản xuất trên dây chuyền hiện đại, đảm bảo độ tin cậy cao
• Duy trì kho hàng thay thế cho dòng van WBSS DN150. Người dùng có thể mua lại van với mức giá tốt trong trường hợp van tại công trình bị hỏng
• Có chính sách hỗ trợ kỹ thuật cho khách hàng như tư vấn kỹ thuật lắp đặt, chọn van đúng, báo giá chính xác
