WBSS DN200

Van Shinyi WBSS DN200 không chỉ đơn thuần là một trong các loại van nước điều tiết dòng chảy, mà còn đóng vai trò là “cảm biến” trung tâm, đảm bảo mọi vị trí trên đường ống DN200 đều nằm trong tầm kiểm soát an toàn. Khám phá dòng van bướm tín hiệu điện Shinyi này ngay sau đây

1. Van Shinyi WBSS DN200 là gì

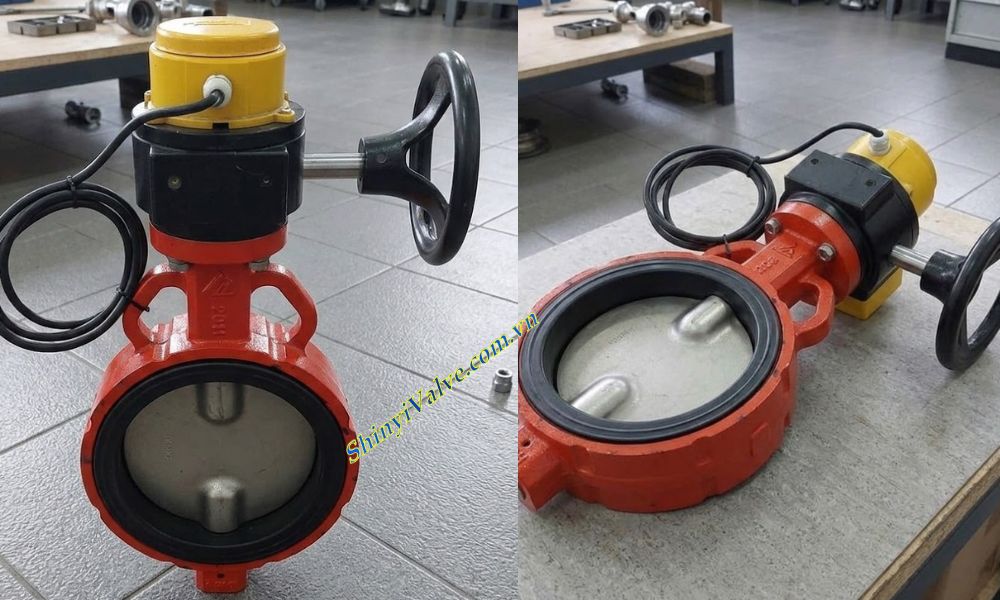

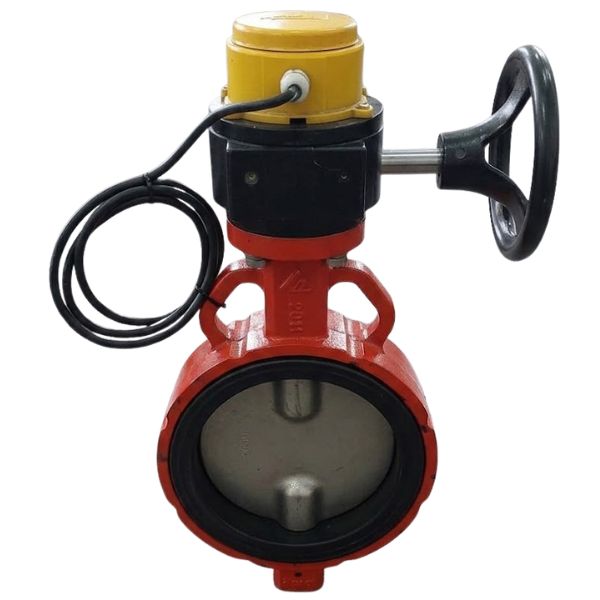

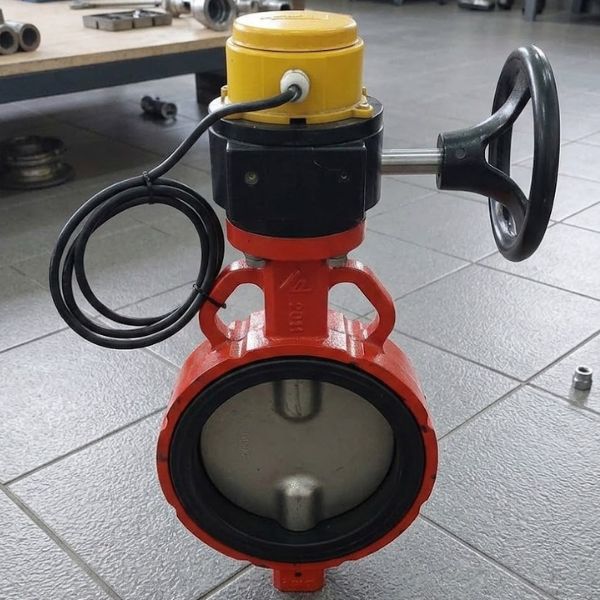

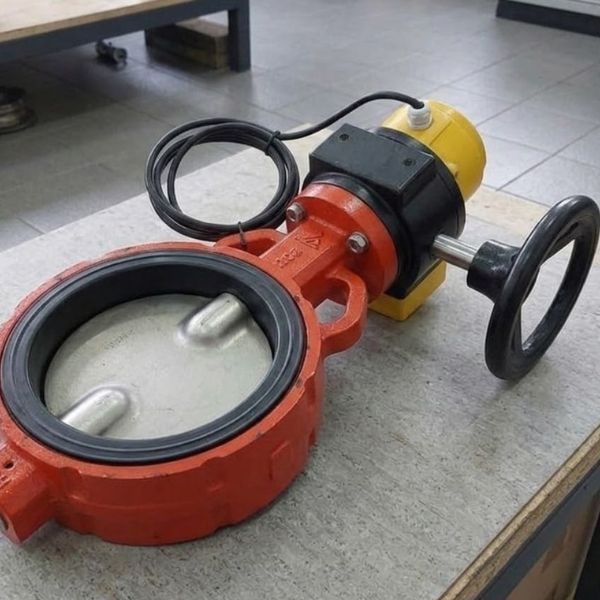

Van Shinyi WBSS DN200 là dòng van bướm Shinyi kiểu kẹp tích hợp hộp số tay quay và bộ công tắc giám sát tín hiệu điện.

• Với đường kính danh định của loại van bướm DN200, thiết bị này chuyên dụng cho các trục ống chính trong hệ thống PCCC
• Cho phép gửi tín hiệu trạng thái đóng mở về tủ điều khiển trung tâm một cách tức thời và chính xác.
• Khi có bất kỳ sự can thiệp trái phép nào làm thay đổi trạng thái van Shinyi WBSS DN200, trung tâm điều khiển sẽ cảnh báo ngay lập tức.

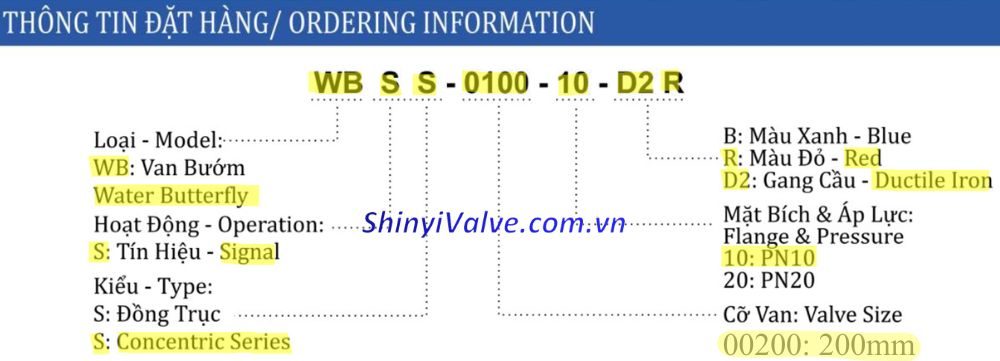

2. Ký hiệu WBSS-0200 có ý nghĩa gì

Mã van Shinyi WBSS DN200 chứa đựng các thông tin cấu trúc kỹ thuật mà bạn cần để đối soát hồ sơ thầu và lắp đặt. Việc đọc hiểu chính xác ký hiệu van WBSS-0200 giúp người mua hàng tránh được những sai sót phổ biến như nhầm lẫn loại thân van hoặc nhầm kích cỡ, vốn gây chậm trễ tiến độ thi công và phát sinh chi phí.

• WB: Dòng van bướm chuyên dụng cho hệ thống nước.
• S (Signal): Tích hợp bộ tín hiệu giám sát điện.
• S (Concentric Series): Thiết kế đĩa van và trục đồng tâm, tối ưu hóa độ kín.
• 0200: Kích cỡ định danh DN200 (phù hợp cho đường ống có đường kính ngoài khoảng 219mm).
• Với cấp áp lực, thông tin về ký hiệu PN là gì: Chính là 10/20 – ứng với PN10/ PN20
• D2: Ứng với gang cầu – bền bỉ và chịu lực tốt hơn gang xám (Khám phá gang là kim loại gì để biết thêm chi tiết về vật liệu này)
• B hoặc R: Màu sơn xanh biển hoặc đỏ

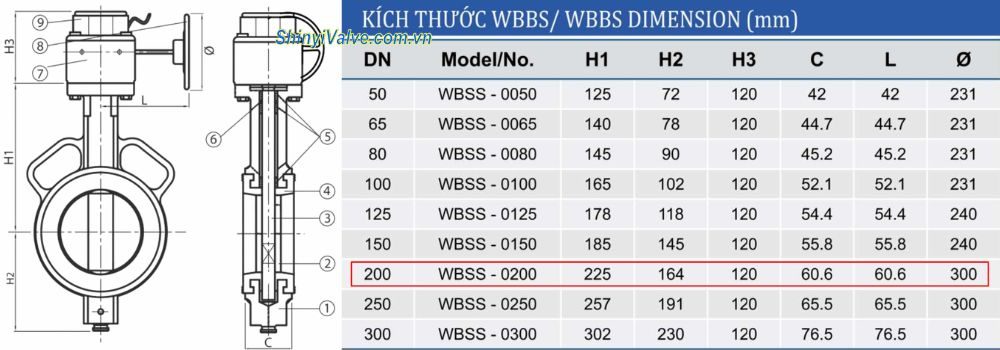

3. Chi tiết kích thước van Shinyi WBSS DN200

Việc nắm rõ thông số hình học của van Shinyi WBSS DN200 giúp kỹ sư thiết kế chính xác khoảng hở đường ống và lựa chọn bu lông liên kết phù hợp. Với kích thước DN200, trọng lượng và không gian chiếm chỗ của van là những yếu tố cần tính toán kỹ lưỡng để đảm bảo khả năng chịu lực của giá đỡ và sự thuận tiện khi bảo trì.

Các thông số kích thước tiêu chuẩn của model van Shinyi WBSS DN200 này bao gồm

• Chiều cao thân trên (H1): 225 mm.
• Chiều cao thân dưới (H2): 164 mm.
• Chiều cao hộp số (H3): 120mm
• Chiều dày thân van (C): 60,6mm
• Chiều dài cánh tay quay (L): 60,6mm
• Đường kính tay quay (Ø): 300 mm.

Tôi lưu ý các kỹ sư thi công về thông số chiều dài thân 60.6 mm. Đây là kích thước van Shinyi WBSS DN200 cực kỳ gọn nhẹ so với dòng van mặt bích cùng kích cỡ. Tuy nhiên, do đây là kiểu van dạng kẹp, người thi công cần đảm bảo hai mặt bích đường ống song song trước khi siết bu lông.

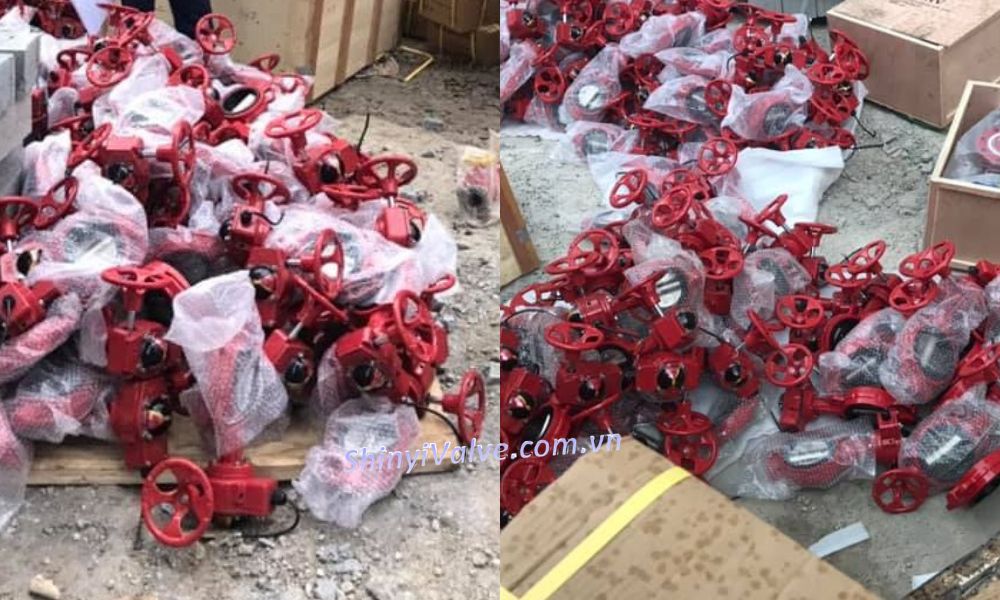

4. Kho van gang Shinyi WBSS-0200

Nguồn cung dồi dào và sẵn có là lợi thế giúp dự án thi công luôn đảm bảo tiến độ. Kho hàng của đại lý van Shinyi chúng tôi (đặt tại Hà Nội và thành phố Hồ Chí Minh) luôn duy trì số lượng lớn van Shinyi WBSS DN200 với quy trình bảo quản nghiêm ngặt

• Đảm bảo mỗi thiết bị van khi xuất xưởng đều ở trạng thái tốt nhất về cả ngoại quan lẫn chức năng điện tử.
• Giữ cho bộ chuyển đổi vi mạch bên trong hộp số không bị hư hỏng do va đập trong quá trình vận chuyển.
• Có lớp sơn Epoxy bóng mịn, đều màu và không có vết nứt, giúp van chống ăn mòn hiệu quả
